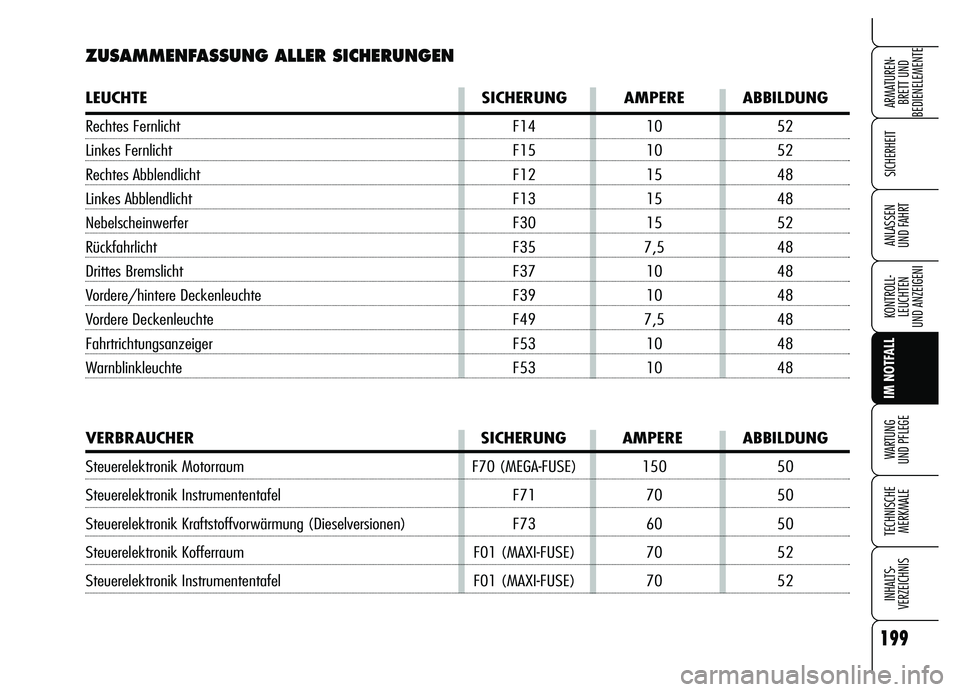

ZUSAMMENFASSUNG ALLER SICHERUNGEN
LEUCHTE SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht F14 10 52
Linkes Fernlicht F15 10 52
Rechtes Abblendlicht F12 15 48
Linkes Abblendlicht F13 15 48
Nebelscheinwerfer F30 15 52
Rückfahrlicht F35 7,5 48
Drittes Bremslicht F37 10 48
Vordere/hintere Deckenleuchte F39 10 48
Vordere Deckenleuchte F49 7,5 48
Fahrtrichtungsanzeiger F53 10 48
Warnblinkleuchte F53 10 48
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Steuerelektronik Motorraum F70 (MEGA-FUSE) 150 50
Steuerelektronik Instrumententafel F71 70 50
Steuerelektronik Kraftstoffvorwärmung (Dieselversionen) F73 60 50
Steuerelektronik Kofferraum F01 (MAXI-FUSE) 70 52
Steuerelektronik Instrumententafel F01 (MAXI-FUSE) 70 52

200
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage F02 (MAXI-FUSE) 40 52
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 52
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 52
Bremsknoten (Elektrogebläse) F05 (MAXI-FUSE) 40 52
Elektrogebläse Kühler (niedrige Geschwindigkeit) F06 (MAXI-FUSE) 40 52
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 52
Scheinwerferwaschanlage F09 20 52
Akustische Signale F10 15 52
Verschiedene sekundäre Dienste der elektronischen Einspritzung F11 15 52
+ INT für die elektronische Einspritzanlage F16 7,5 52
Primäre Dienste der elektronischen Einspritzanlage F17 10 52
Motorkontrollknoten F18 15 52
Kompressor Klimaanlage F19 7,5 52
Heizung Windschutzscheibe F20 20 52
Versorgung Kraftstoffpumpe F21 20 52
Spulen Einschaltung/Einspritzventile (Benzinversionen) F22 15 52
Primäre Dienste elektronische Einspritzung Dieselversionen) F22 20 52
Stromversorgung Autoradio/Radionavigationssystem F23 15 52
Knoten Body Computer/Relaisspule Scheinwerferwaschanlage F31 7,5 48
Knoten Fahrertür/Knoten Beifahrertür/
Anlassvorrichtung F32 15 48
Verfügbar F33 – 48
Verfügbar F34 – 48

201
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser F35 7,5 48
Schalter Bremslichter/Steuertafel mittlerer Tunnel F35 7,5 48
Cruise Control F35 7,5 48
AQS-Sensor F35 7,5 48
Verfügbar F36 – 48
Knoten Instrumententafel F37 10 48
Steuerelektronik vordere Scheinwerfer/Versorgung Steuerelektronik
Scheinwerfer mit Gasentladung (Bi-Xenon) (wo vorgesehen) F37 10 48
Getriebemotor Verriegelung/Entriegelung des Kofferraums F38 15 48
Diagnosestecker EOBD-System F39 10 48
Steuerelektronik System zur Kontrolle des Reifendrucks F39 10 48
Vorrüstung Handy F39 10 48
Steuerelektronik Sirene der Alarmanlage (wo vorgesehen) F39 10 48
Klimaanlage F39 10 48
Beheizte Heckscheibe F40 30 48
Entfroster der Düsen der Scheiben-/Heckscheibenwaschanlage F41 7,5 48
Entfroster für beheizte Spiegel F41 7,5 48
Versorgung Bremsknoten (ABS/VDC) –
Lenkwinkelknoten – Giersensor F42 7,5 48
Scheibenwaschanlage F43 30 48

202
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Zigarettenanzünder vorn auf der mittleren Konsole F44 10 48
Steuergerät des elektrischen Sonnenschutzrollos F46 20 48
Radionavigationssystem F49 7,5 48
Steuerelektronik Regensensor F49 7,5 48
Lenkradknoten F49 7,5 48
Tafel mit Bedientasten F49 7,5 48
Knoten Parksensoren F49 7,5 48
Beleuchtung der Bedienelemente auf dem mittleren Tunnel F49 7,5 48
Beleuchtung Bedienelemente Vordersitze F49 7,5 48
Dienste an der Windschutzscheibe F49 7,5 48
Vorrüstung Handy F49 7,5 48
Taste START/STOP F49 7,5 48
Airbaganlage F50 7,5 48
Steuergerät Reifendruckkontrollsystem F51 7,5 48
Anlage Vorrüstung Autoradio F51 7,5 48
Scheibenwisch-/waschanlage F52 15 48
Knoten Instrumententafel F53 10 48

203
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

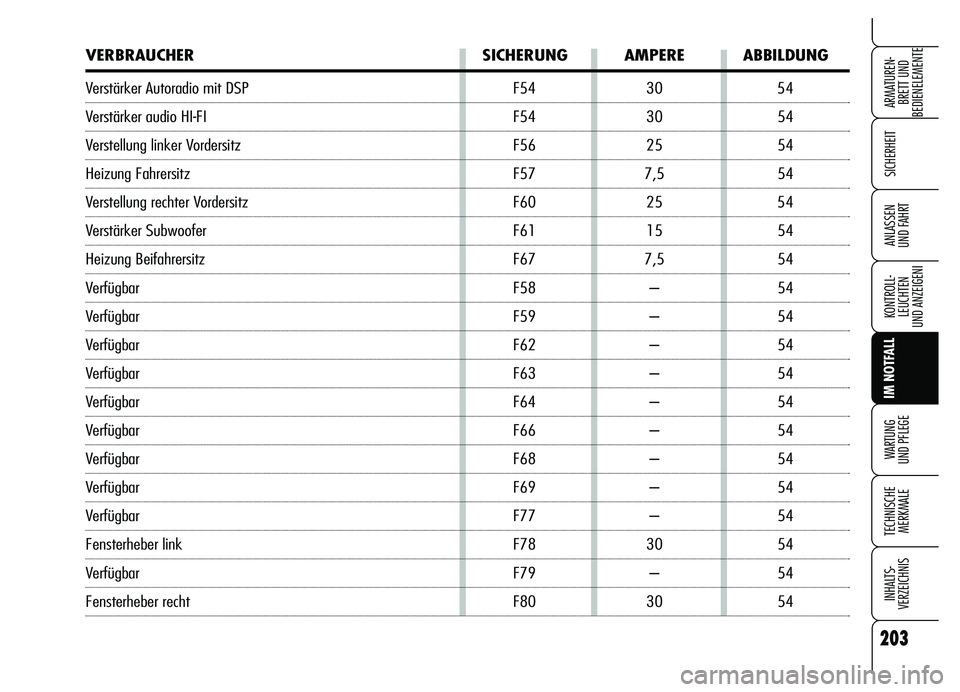

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Verstärker Autoradio mit DSP F54 30 54
Verstärker audio HI-FI F54 30 54
Verstellung linker Vordersitz F56 25 54
Heizung Fahrersitz F57 7,5 54
Verstellung rechter Vordersitz F60 25 54
Verstärker Subwoofer F61 15 54
Heizung Beifahrersitz F67 7,5 54
Verfügbar F58 – 54
Verfügbar F59 – 54
Verfügbar F62 – 54
Verfügbar F63 – 54
Verfügbar F64 – 54
Verfügbar F66 – 54
Verfügbar F68 – 54
Verfügbar F69 – 54
Verfügbar F77 – 54
Fensterheber link F78 30 54
Verfügbar F79 – 54
Fensterheber recht F80 30 54

204
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

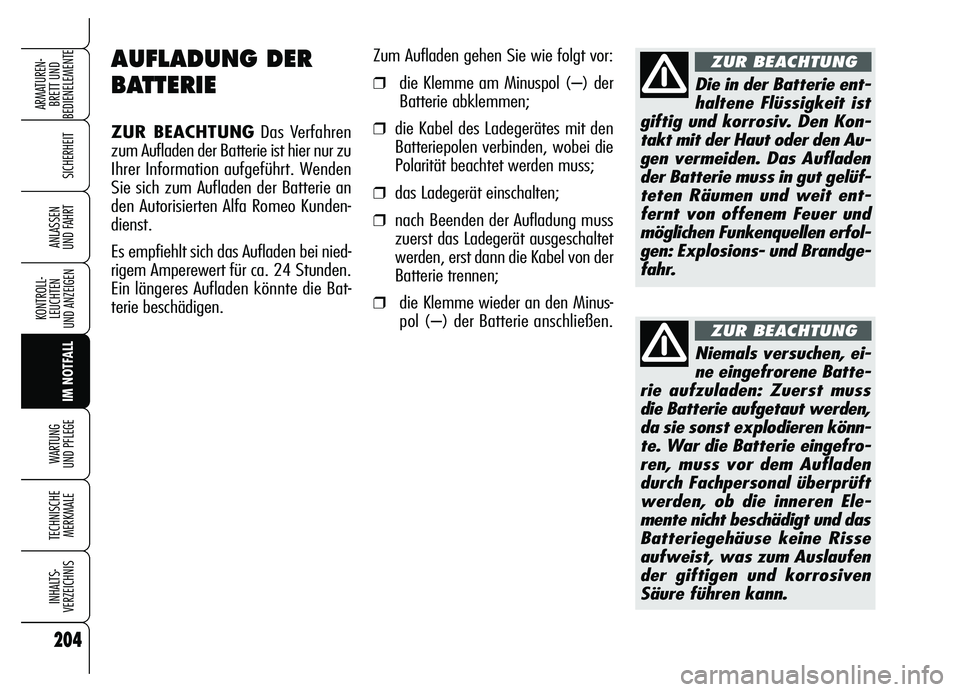

AUFLADUNG DER
BATTERIE
ZUR BEACHTUNGDas Verfahren
zum Aufladen der Batterie ist hier nur zu
Ihrer Information aufgeführt. Wenden
Sie sich zum Aufladen der Batterie an
den Autorisierten Alfa Romeo Kunden-
dienst.
Es empfiehlt sich das Aufladen bei nied-
rigem Amperewert für ca. 24 Stunden.
Ein längeres Aufladen könnte die Bat-
terie beschädigen.Zum Aufladen gehen Sie wie folgt vor:
❒die Klemme am Minuspol (–) der
Batterie abklemmen;
❒die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss
zuerst das Ladegerät ausgeschaltet
werden, erst dann die Kabel von der
Batterie trennen;
❒die Klemme wieder an den Minus-
pol (–) der Batterie anschließen.
Die in der Batterie ent-
haltene Flüssigkeit ist
giftig und korrosiv. Den Kon-
takt mit der Haut oder den Au-
gen vermeiden. Das Aufladen
der Batterie muss in gut gelüf-
teten Räumen und weit ent-
fernt von offenem Feuer und
möglichen Funkenquellen erfol-
gen: Explosions- und Brandge-
fahr.
ZUR BEACHTUNG
Niemals versuchen, ei-
ne eingefrorene Batte-
rie aufzuladen: Zuerst muss
die Batterie aufgetaut werden,
da sie sonst explodieren könn-
te. War die Batterie eingefro-
ren, muss vor dem Aufladen
durch Fachpersonal überprüft
werden, ob die inneren Ele-
mente nicht beschädigt und das
Batteriegehäuse keine Risse
aufweist, was zum Auslaufen
der giftigen und korrosiven
Säure führen kann.
ZUR BEACHTUNG

205
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

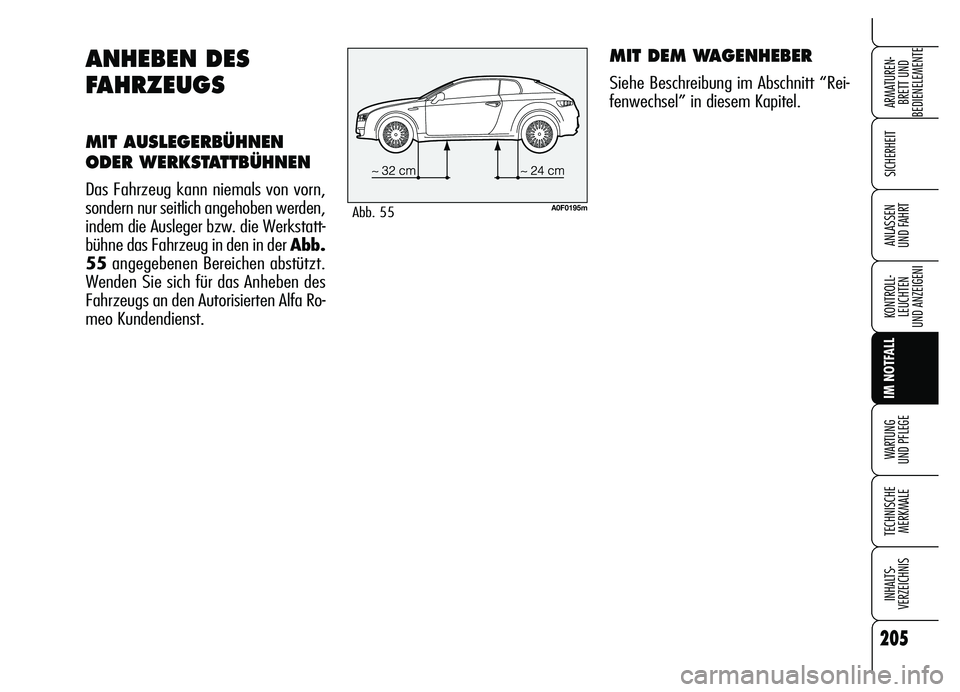

ANHEBEN DES
FAHRZEUGS
MIT AUSLEGERBÜHNEN
ODER WERKSTATTBÜHNEN
Das Fahrzeug kann niemals von vorn,
sondern nur seitlich angehoben werden,
indem die Ausleger bzw. die Werkstatt-
bühne das Fahrzeug in den in der Abb.
55angegebenen Bereichen abstützt.
Wenden Sie sich für das Anheben des
Fahrzeugs an den Autorisierten Alfa Ro-
meo Kundendienst.A0F0195mAbb. 55
MIT DEM WAGENHEBER
Siehe Beschreibung im Abschnitt “Rei-
fenwechsel” in diesem Kapitel.

206
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

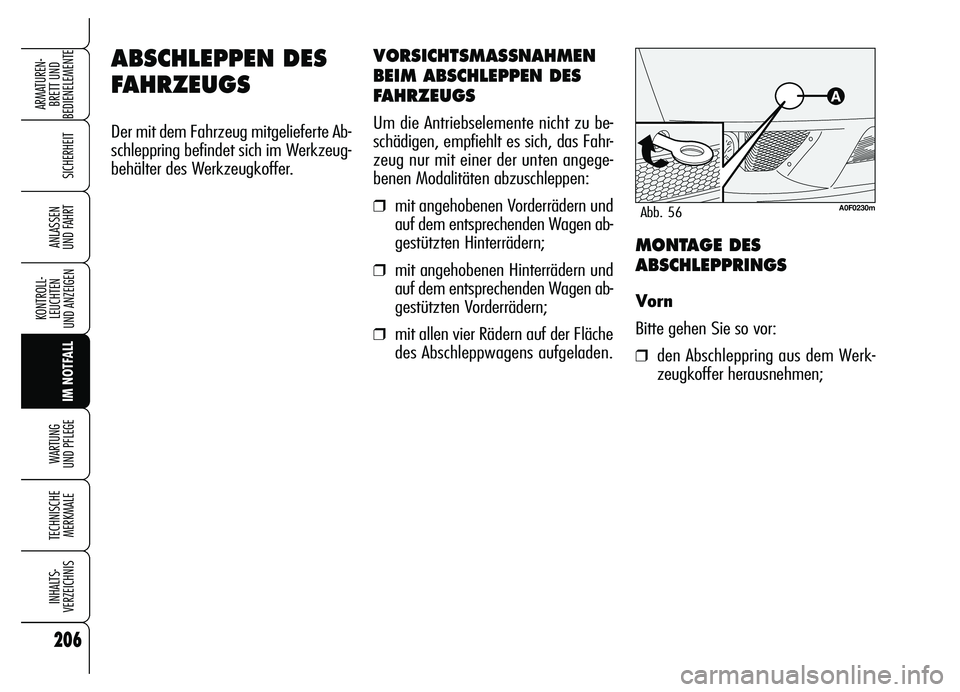

ABSCHLEPPEN DES
FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte Ab-
schleppring befindet sich im Werkzeug-
behälter des Werkzeugkoffer.
A0F0230mAbb. 56
MONTAGE DES
ABSCHLEPPRINGS
Vorn
Bitte gehen Sie so vor:
❒den Abschleppring aus dem Werk-
zeugkoffer herausnehmen;
VORSICHTSMASSNAHMEN
BEIM ABSCHLEPPEN DES
FAHRZEUGS
Um die Antriebselemente nicht zu be-
schädigen, empfiehlt es sich, das Fahr-
zeug nur mit einer der unten angege-
benen Modalitäten abzuschleppen:
❒mit angehobenen Vorderrädern und
auf dem entsprechenden Wagen ab-
gestützten Hinterrädern;
❒mit angehobenen Hinterrädern und
auf dem entsprechenden Wagen ab-
gestützten Vorderrädern;
❒mit allen vier Rädern auf der Fläche
des Abschleppwagens aufgeladen.
