2007 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

7
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

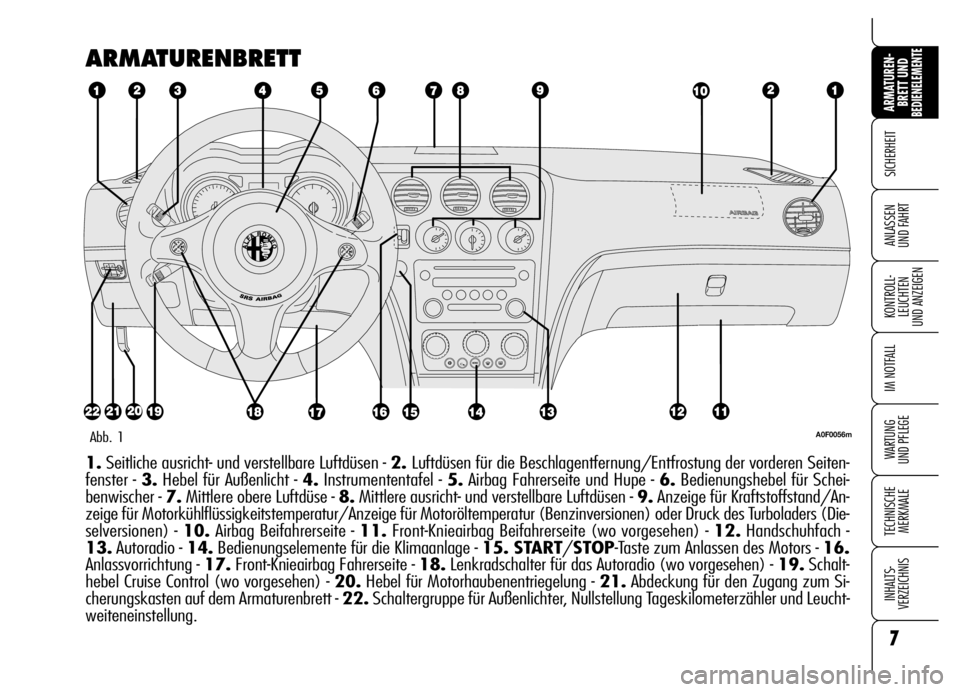

ARMATURENBRETT
A0F0056mAbb. 1
1.Seitliche ausricht- und verstellbare Luftdüsen - 2. Luftdüsen für die Beschlagentfernung/Entfrostung der vorderen Seiten-
fenster - 3.Hebel für Außenlicht - 4.Instrumententafel - 5.Airbag Fahrerseite und Hupe - 6.Bedienungshebel für Schei-
benwischer - 7.Mittlere obere Luftdüse - 8.Mittlere ausricht- und verstellbare Luftdüsen - 9.Anzeige für Kraftstoffstand/An-
zeige für Motorkühlflüssigkeitstemperatur/Anzeige für Motoröltemperatur (Benzinversionen) oder Druck des Turboladers (Die-
selversionen) - 10.Airbag Beifahrerseite - 11.Front-Knieairbag Beifahrerseite (wo vorgesehen) - 12.Handschuhfach -
13.Autoradio - 14.Bedienungselemente für die Klimaanlage - 15. START/STOP-Taste zum Anlassen des Motors - 16.
Anlassvorrichtung - 17.Front-Knieairbag Fahrerseite - 18.Lenkradschalter für das Autoradio (wo vorgesehen) - 19.Schalt-
hebel Cruise Control (wo vorgesehen) - 20.Hebel für Motorhaubenentriegelung - 21.Abdeckung für den Zugang zum Si-
cherungskasten auf dem Armaturenbrett - 22.Schaltergruppe für Außenlichter, Nullstellung Tageskilometerzähler und Leucht-
weiteneinstellung.

8
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

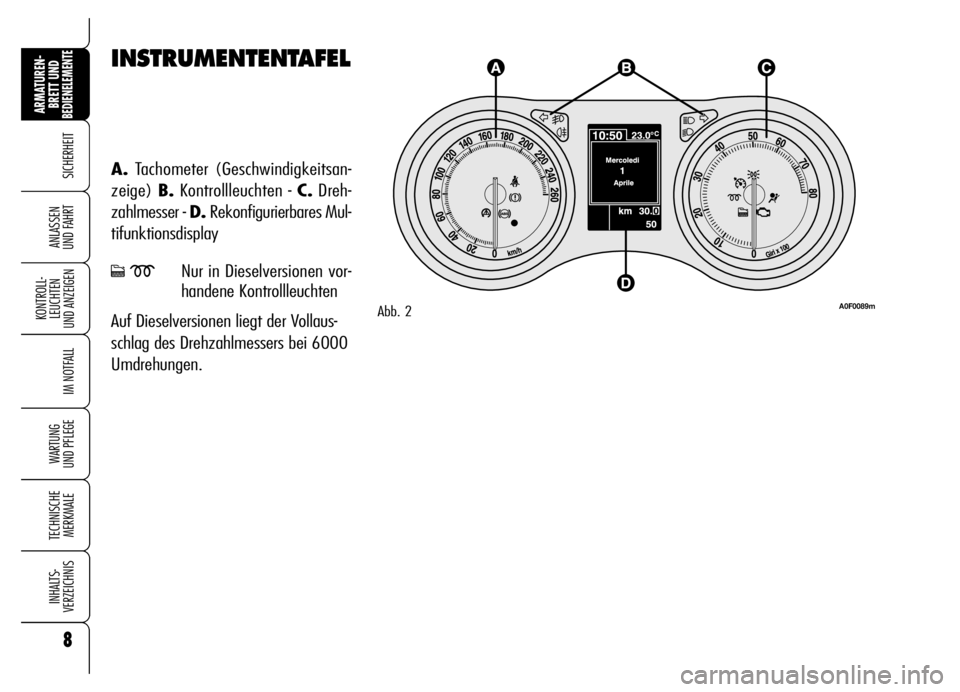

INSTRUMENTENTAFEL
A.Tachometer (Geschwindigkeitsan-
zeige) B.Kontrollleuchten - C.Dreh-
zahlmesser - D.Rekonfigurierbares Mul-
tifunktionsdisplay
cmNur in Dieselversionen vor-
handene Kontrollleuchten
Auf Dieselversionen liegt der Vollaus-
schlag des Drehzahlmessers bei 6000
Umdrehungen.
Abb. 2A0F0089m

9
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

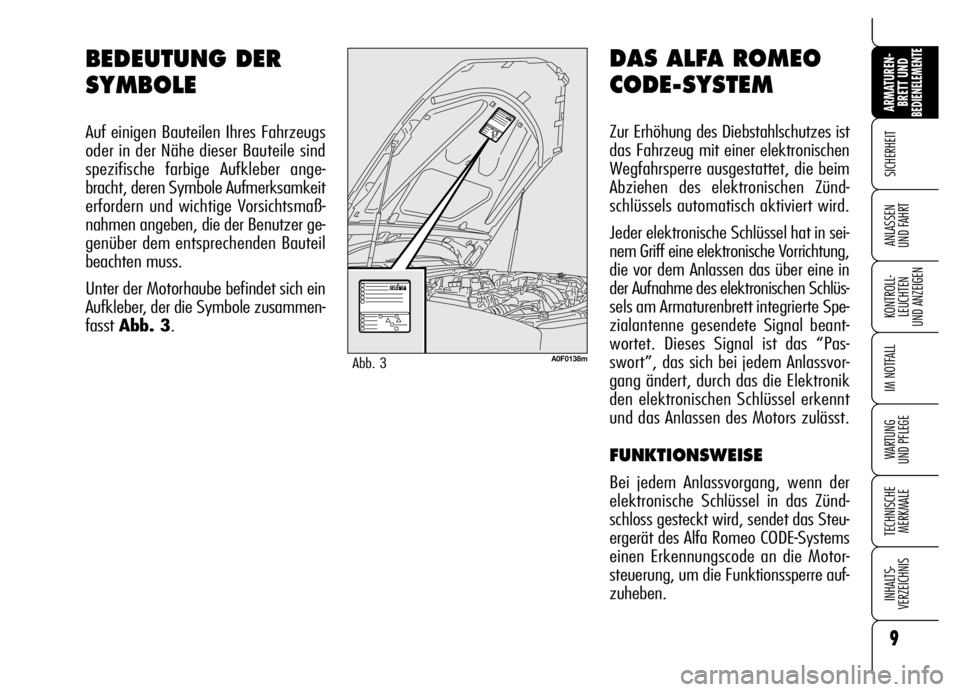

DAS ALFA ROMEO
CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet, die beim
Abziehen des elektronischen Zünd-
schlüssels automatisch aktiviert wird.
Jeder elektronische Schlüssel hat in sei-
nem Griff eine elektronische Vorrichtung,
die vor dem Anlassen das über eine in
der Aufnahme des elektronischen Schlüs-
sels am Armaturenbrett integrierte Spe-
zialantenne gesendete Signal beant-
wortet. Dieses Signal ist das “Pas-
swort”, das sich bei jedem Anlassvor-
gang ändert, durch das die Elektronik
den elektronischen Schlüssel erkennt
und das Anlassen des Motors zulässt.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der
elektronische Schlüssel in das Zünd-
schloss gesteckt wird, sendet das Steu-
ergerät des Alfa Romeo CODE-Systems
einen Erkennungscode an die Motor-
steuerung, um die Funktionssperre auf-
zuheben.
BEDEUTUNG DER
SYMBOLE
Auf einigen Bauteilen Ihres Fahrzeugs
oder in der Nähe dieser Bauteile sind
spezifische farbige Aufkleber ange-
bracht, deren Symbole Aufmerksamkeit
erfordern und wichtige Vorsichtsmaß-
nahmen angeben, die der Benutzer ge-
genüber dem entsprechenden Bauteil
beachten muss.
Unter der Motorhaube befindet sich ein
Aufkleber, der die Symbole zusammen-
fasst Abb. 3.
A0F0138mAbb. 3

10
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

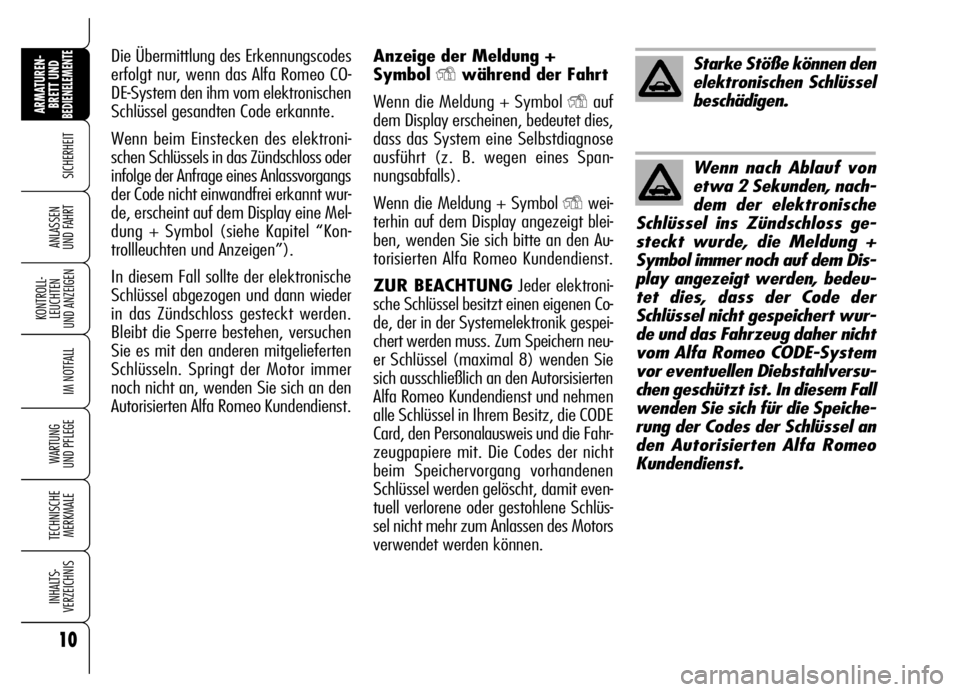

Anzeige der Meldung +
Symbol
Ywährend der Fahrt
Wenn die Meldung + Symbol
Yauf
dem Display erscheinen, bedeutet dies,
dass das System eine Selbstdiagnose
ausführt (z. B. wegen eines Span-
nungsabfalls).
Wenn die Meldung + Symbol
Ywei-
terhin auf dem Display angezeigt blei-
ben, wenden Sie sich bitte an den Au-
torisierten Alfa Romeo Kundendienst.
ZUR BEACHTUNGJeder elektroni-
sche Schlüssel besitzt einen eigenen Co-
de, der in der Systemelektronik gespei-
chert werden muss. Zum Speichern neu-
er Schlüssel (maximal 8) wenden Sie
sich ausschließlich an den Autorsisierten
Alfa Romeo Kundendienst und nehmen
alle Schlüssel in Ihrem Besitz, die CODE
Card, den Personalausweis und die Fahr-
zeugpapiere mit. Die Codes der nicht
beim Speichervorgang vorhandenen
Schlüssel werden gelöscht, damit even-
tuell verlorene oder gestohlene Schlüs-
sel nicht mehr zum Anlassen des Motors
verwendet werden können. Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa Romeo CO-
DE-System den ihm vom elektronischen
Schlüssel gesandten Code erkannte.
Wenn beim Einstecken des elektroni-
schen Schlüssels in das Zündschloss oder
infolge der Anfrage eines Anlassvorgangs
der Code nicht einwandfrei erkannt wur-
de, erscheint auf dem Display eine Mel-
dung + Symbol (siehe Kapitel “Kon-
trollleuchten und Anzeigen”).
In diesem Fall sollte der elektronische
Schlüssel abgezogen und dann wieder
in das Zündschloss gesteckt werden.
Bleibt die Sperre bestehen, versuchen
Sie es mit den anderen mitgelieferten
Schlüsseln. Springt der Motor immer
noch nicht an, wenden Sie sich an den
Autorisierten Alfa Romeo Kundendienst.
Starke Stöße können den
elektronischen Schlüssel
beschädigen.
Wenn nach Ablauf von
etwa 2 Sekunden, nach-
dem der elektronische
Schlüssel ins Zündschloss ge-
steckt wurde, die Meldung +
Symbol immer noch auf dem Dis-
play angezeigt werden, bedeu-
tet dies, dass der Code der
Schlüssel nicht gespeichert wur-
de und das Fahrzeug daher nicht
vom Alfa Romeo CODE-System
vor eventuellen Diebstahlversu-
chen geschützt ist. In diesem Fall
wenden Sie sich für die Speiche-
rung der Codes der Schlüssel an
den Autorisierten Alfa Romeo
Kundendienst.

11
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDie Taste Ëführt die zentralisierte Entrie-
gelung der Türen und der Tankklappe
aus und schaltet die Alarmanlage aus
(wo vorgesehen).
Die Taste
`führt die Entriegelung
des Gepäckraums aus.
Wenn die Türen durch Druck der Taste
Ëentriegelt werden und nicht innerhalb
von 2,5 Minuten die Entriegelung einer
Tür oder des Kofferraums erfolgt, führt
das System wieder die Verriegelung des
gesamten Fahrzeugs aus.
Bei der Entriegelung der Türen öffnet
sich das Fenster auf der Fahrerseite ein
wenig, um die Öffnung der Tür zu be-
schleunigen. Wenn die Tür nicht geöff-
net wird, schließt sich das Fenster nach
etwa 3 Minuten automatisch. Wenn die
Tür dagegen geöffnet wird, schließt sich
das Fenster bei Verschluss der Tür.

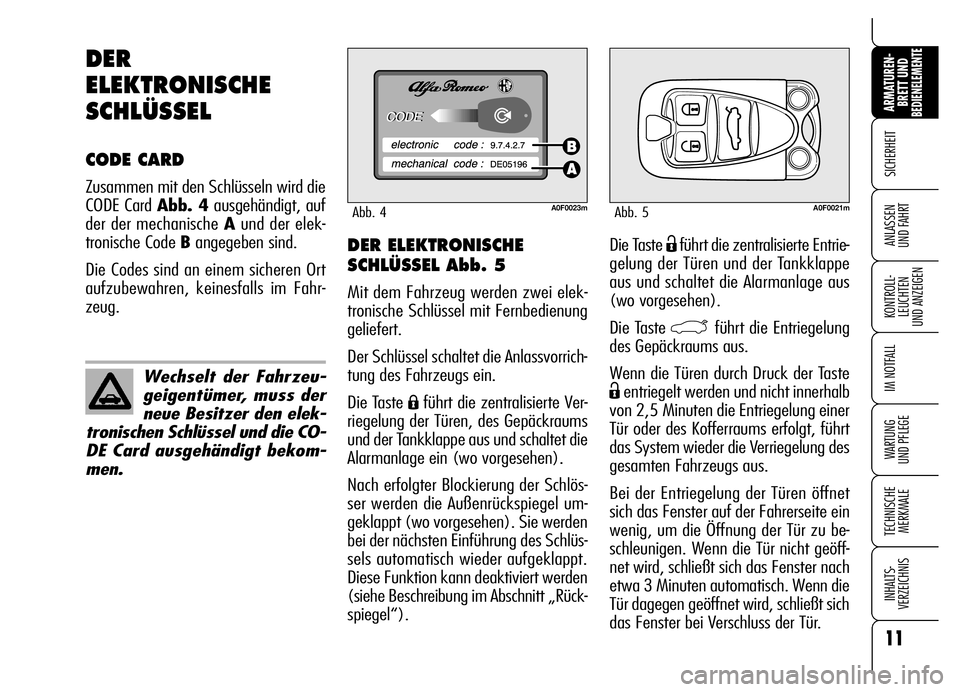

DER ELEKTRONISCHE
SCHLÜSSEL Abb. 5
Mit dem Fahrzeug werden zwei elek-
tronische Schlüssel mit Fernbedienung
geliefert.
Der Schlüssel schaltet die Anlassvorrich-
tung des Fahrzeugs ein.
Die Taste
Áführt die zentralisierte Ver-
riegelung der Türen, des Gepäckraums
und der Tankklappe aus und schaltet die
Alarmanlage ein (wo vorgesehen).
Nach erfolgter Blockierung der Schlös-
ser werden die Außenrückspiegel um-
geklappt (wo vorgesehen). Sie werden
bei der nächsten Einführung des Schlüs-
sels automatisch wieder aufgeklappt.
Diese Funktion kann deaktiviert werden
(siehe Beschreibung im Abschnitt „Rück-
spiegel“).
DER
ELEKTRONISCHE
SCHLÜSSEL
CODE CARD
Zusammen mit den Schlüsseln wird die
CODE Card Abb. 4ausgehändigt, auf
der der mechanische Aund der elek-
tronische Code Bangegeben sind.
Die Codes sind an einem sicheren Ort
aufzubewahren, keinesfalls im Fahr-
zeug.
A0F0023mAbb. 4A0F0021mAbb. 5
Wechselt der Fahrzeu-
geigentümer, muss der
neue Besitzer den elek-
tronischen Schlüssel und die CO-
DE Card ausgehändigt bekom-
men.

12
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTAuswechseln der Batterie des
elektronischen Schlüssels
Wenn durch Drücken auf eine der Tasten
Ë, Áoder `die Steuerung nicht an-
genommen oder nicht ausgeführt wird,
muss die Batterie mit einer neuen gleich-
wertigen Batterie ausgetauscht werden.
Diese Batterien finden Sie in den übli-
chen Fachgeschäften.
Um sicher zu sein, dass die Batterie aus-
gewechselt werden muss, versuchen Sie
noch einmal, mit einem anderen elek-
tronischen Schlüssel die Tasten
Ë, Áoder
`zu drücken.
Beim Schließen des Kofferraums werden
die Kontrollfunktionen wiederhergestellt,
und die Richtungsanzeiger blinken 1
Mal. ZUR BEACHTUNG Eine direkte Son-
neneinstrahlung vermeiden: Der elek-
tronische Schlüssel könnte beschädigt
werden.
ZUR BEACHTUNGDie Frequenz der
Fernbedienung kann durch Funküber-
tragungen außerhalb des Fahrzeugs ge-
stört werden (z. B. Handy, Funkama-
teure usw…). In diesem Fall können
beim Betrieb der Fernbedienung An-

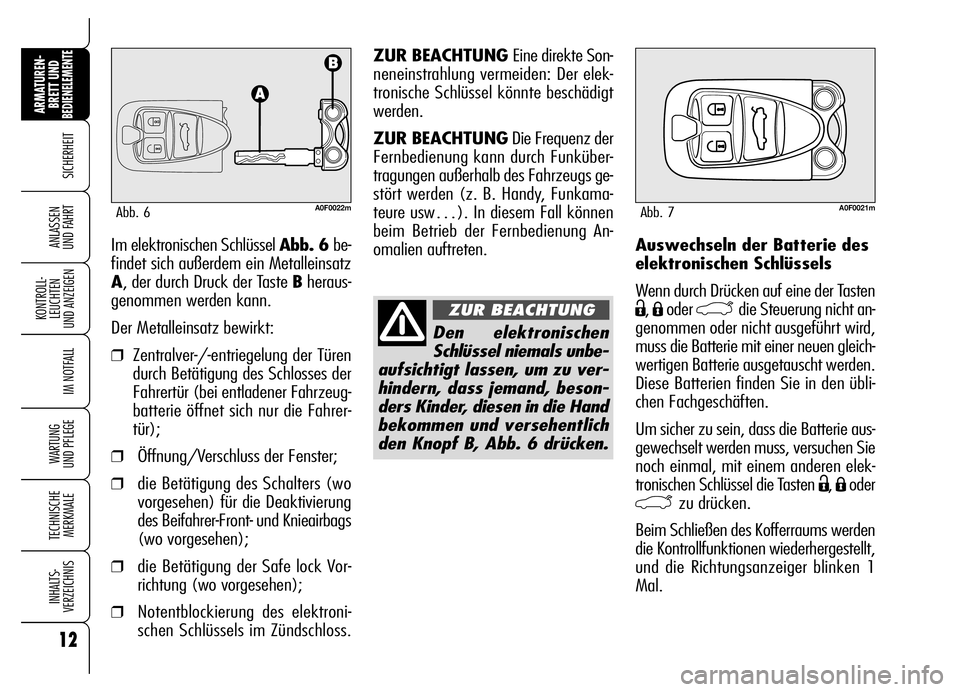

omalien auftreten. Im elektronischen Schlüssel Abb. 6 be-
findet sich außerdem ein Metalleinsatz
A, der durch Druck der Taste Bheraus-
genommen werden kann.
Der Metalleinsatz bewirkt:
❒Zentralver-/-entriegelung der Türen
durch Betätigung des Schlosses der
Fahrertür (bei entladener Fahrzeug-
batterie öffnet sich nur die Fahrer-
tür);
❒Öffnung/Verschluss der Fenster;
❒die Betätigung des Schalters (wo
vorgesehen) für die Deaktivierung
des Beifahrer-Front- und Knieairbags
(wo vorgesehen);
❒die Betätigung der Safe lock Vor-
richtung (wo vorgesehen);
❒Notentblockierung des elektroni-
schen Schlüssels im Zündschloss.
A0F0022mAbb. 6
Den elektronischen
Schlüssel niemals unbe-
aufsichtigt lassen, um zu ver-
hindern, dass jemand, beson-
ders Kinder, diesen in die Hand
bekommen und versehentlich
den Knopf B, Abb. 6 drücken.
ZUR BEACHTUNG
A0F0021mAbb. 7

13
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

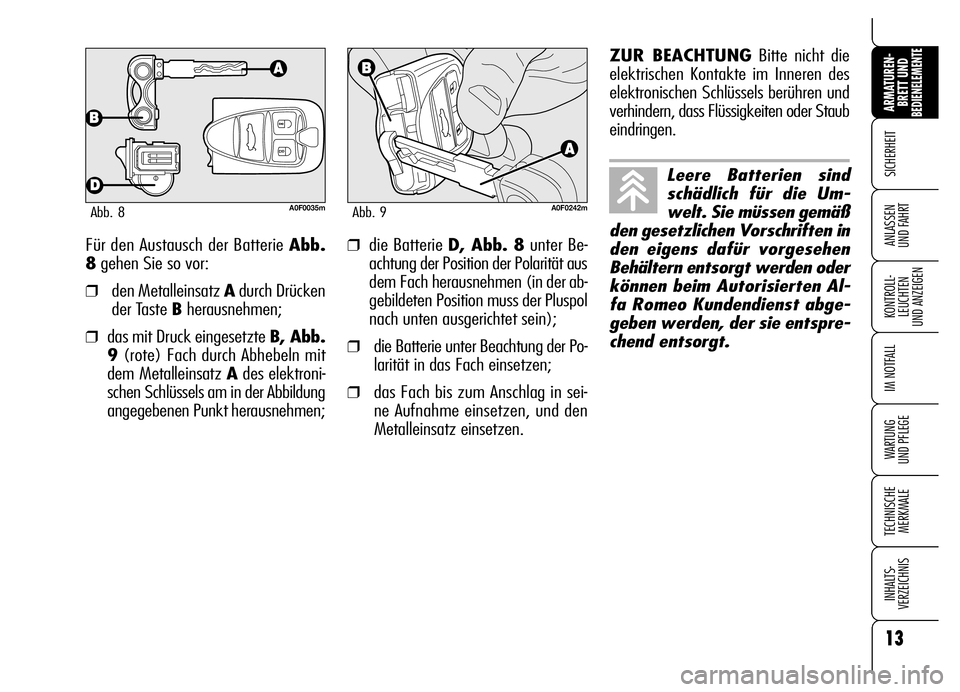

UND FAHRTFür den Austausch der Batterie Abb.
8gehen Sie so vor:
❒den Metalleinsatz Adurch Drücken
der Taste Bherausnehmen;
❒das mit Druck eingesetzte B, Abb.
9(rote) Fach durch Abhebeln mit
dem Metalleinsatz Ades elektroni-
schen Schlüssels am in der Abbildung
angegebenen Punkt herausnehmen;
❒die Batterie D, Abb. 8unter Be-
achtung der Position der Polarität aus
dem Fach herausnehmen (in der ab-
gebildeten Position muss der Pluspol
nach unten ausgerichtet sein);
❒die Batterie unter Beachtung der Po-
larität in das Fach einsetzen;
❒das Fach bis zum Anschlag in sei-
ne Aufnahme einsetzen, und den
Metalleinsatz einsetzen.
A0F0035mAbb. 8A0F0242mAbb. 9
Leere Batterien sind
schädlich für die Um-
welt. Sie müssen gemäß
den gesetzlichen Vorschriften in
den eigens dafür vorgesehen
Behältern entsorgt werden oder
können beim Autorisierten Al-
fa Romeo Kundendienst abge-
geben werden, der sie entspre-
chend entsorgt.
ZUR BEACHTUNGBitte nicht die
elektrischen Kontakte im Inneren des
elektronischen Schlüssels berühren und
verhindern, dass Flüssigkeiten oder Staub
eindringen.

14
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

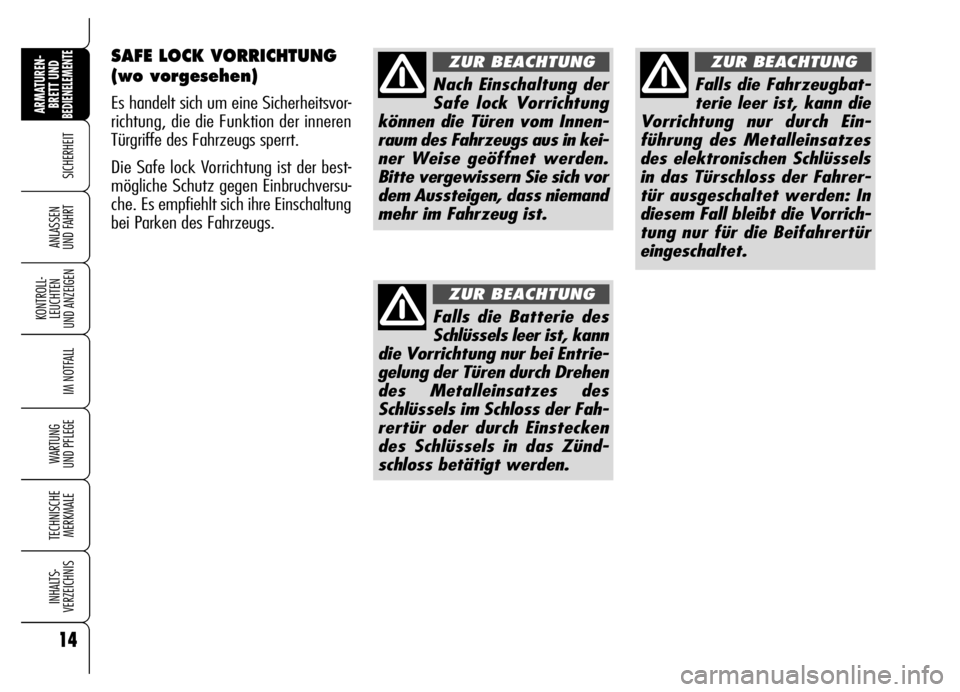

SAFE LOCK VORRICHTUNG
(wo vorgesehen)
Es handelt sich um eine Sicherheitsvor-
richtung, die die Funktion der inneren
Türgriffe des Fahrzeugs sperrt.
Die Safe lock Vorrichtung ist der best-
mögliche Schutz gegen Einbruchversu-
che. Es empfiehlt sich ihre Einschaltung
bei Parken des Fahrzeugs.
Nach Einschaltung der
Safe lock Vorrichtung
können die Türen vom Innen-
raum des Fahrzeugs aus in kei-
ner Weise geöffnet werden.
Bitte vergewissern Sie sich vor
dem Aussteigen, dass niemand
mehr im Fahrzeug ist.
ZUR BEACHTUNG
Falls die Batterie des
Schlüssels leer ist, kann
die Vorrichtung nur bei Entrie-
gelung der Türen durch Drehen
des Metalleinsatzes des
Schlüssels im Schloss der Fah-
rertür oder durch Einstecken
des Schlüssels in das Zünd-
schloss betätigt werden.
ZUR BEACHTUNG
Falls die Fahrzeugbat-
terie leer ist, kann die
Vorrichtung nur durch Ein-
führung des Metalleinsatzes
des elektronischen Schlüssels
in das Türschloss der Fahrer-
tür ausgeschaltet werden: In
diesem Fall bleibt die Vorrich-
tung nur für die Beifahrertür
eingeschaltet.
ZUR BEACHTUNG
