2007.5 Peugeot 307 SW Manual del propietario (in Spanish)

10
121

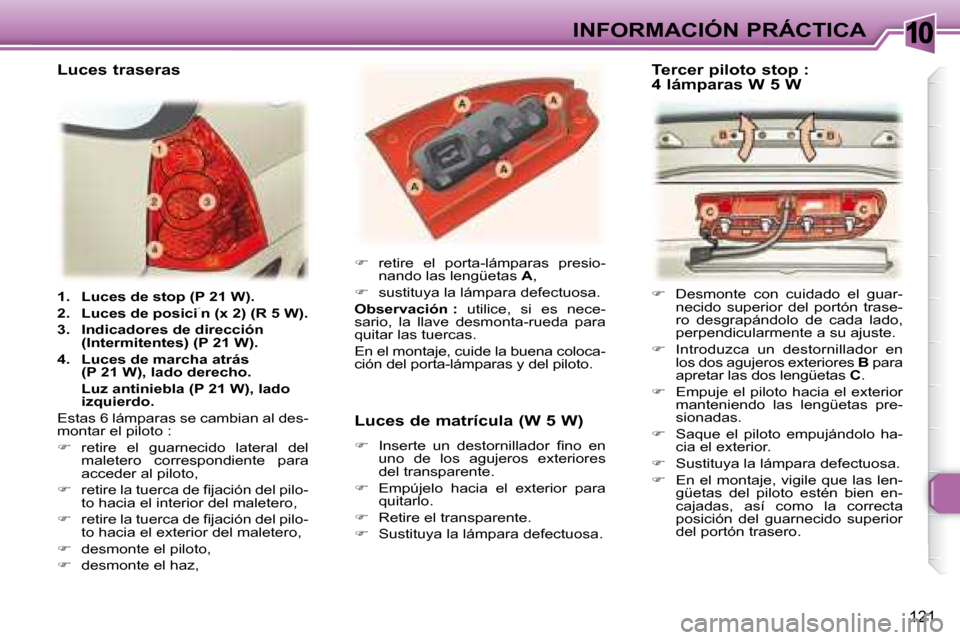

INFORMACIÓN PRÁCTICA
1. Luces de stop (P 21 W).
2. Luces de posici

10
122
INFORMACIÓN PRÁCTICA

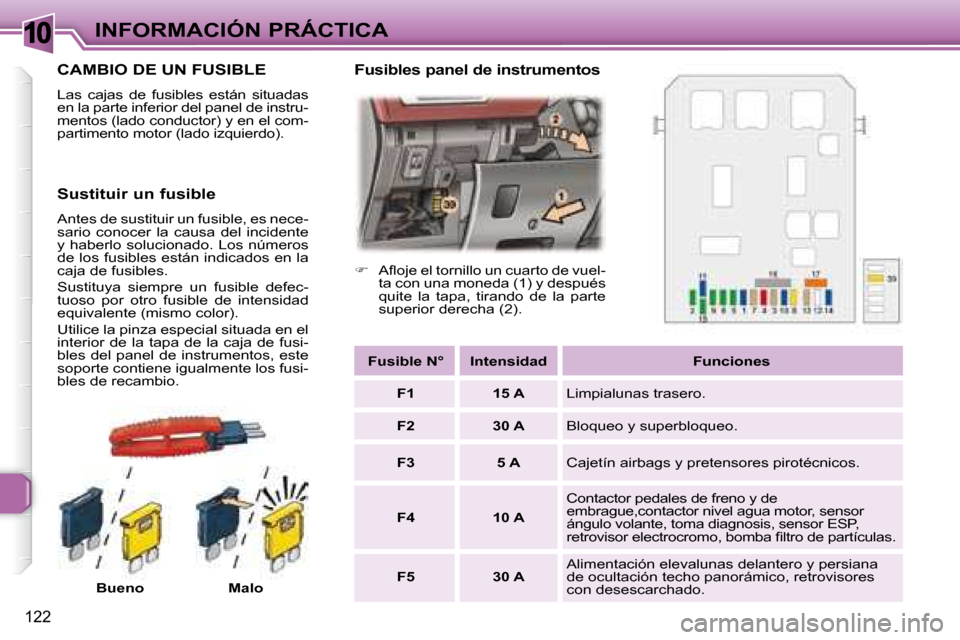

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo
 Al oje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio.
Fusibles panel de instrumentos

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo y superbloqueo.

F3 5 A Cajetín airbags y pretensores pirotécnicos.

F4 10 A Contactor pedales de freno y de
embrague,contactor nivel agua motor, sensor
ángulo volante, toma diagnosis, sensor ESP,
retrovisor electrocromo, bomba i ltro de partículas
.

F5 30 A Alimentación elevalunas delantero y persiana
de ocultación techo panorámico, retrovisores
con desescarchado.

10
122
INFORMACIÓN PRÁCTICA
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo
 Al oje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio.
Fusibles panel de instrumentos

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo y superbloqueo.

F3 5 A Cajetín airbags y pretensores pirotécnicos.

F4 10 A Contactor pedales de freno y de
embrague,contactor nivel agua motor, sensor
ángulo volante, toma diagnosis, sensor ESP,
retrovisor electrocromo, bomba i ltro de partículas
.

F5 30 A Alimentación elevalunas delantero y persiana
de ocultación techo panorámico, retrovisores
con desescarchado.

10
123
INFORMACIÓN PRÁCTICA

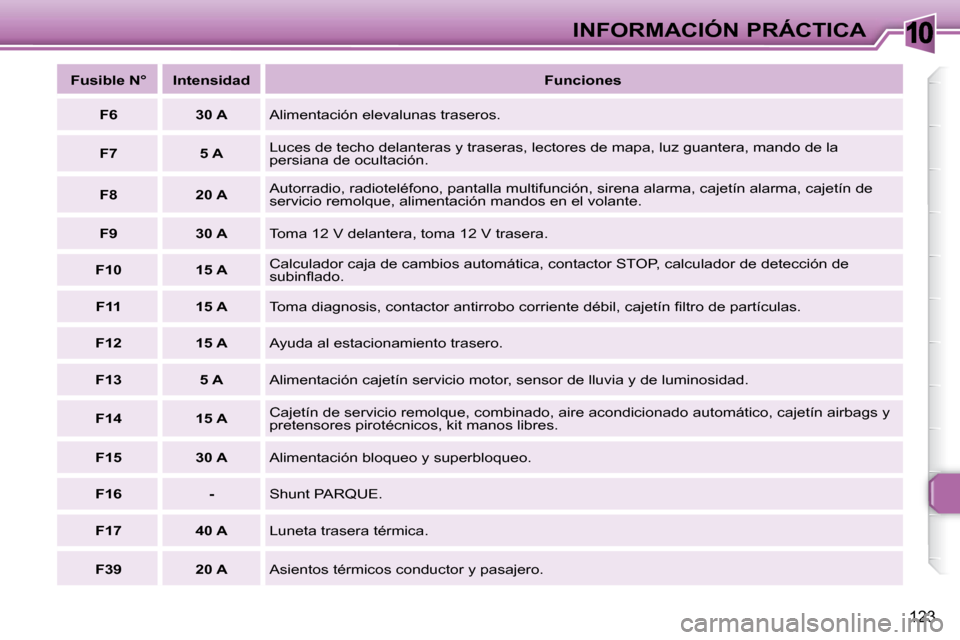

Fusible N° Intensidad
Funciones

F6 30 A Alimentación elevalunas traseros.

F7 5 A Luces de techo delanteras y traseras, lectores de mapa, luz guant
era, mando de la
persiana de ocultación.

F8 20 A Autorradio, radioteléfono, pantalla multifunción, sirena a
larma, cajetín alarma, cajetín de
servicio remolque, alimentación mandos en el volante.

F9 30 A Toma 12 V delantera, toma 12 V trasera.

F10 15 A Calculador caja de cambios automática, contactor STOP, calculado
r de detección de
subinl ado.

F11 15 A Toma diagnosis, contactor antirrobo corriente débil, cajetín i ltro de partículas.

F12 15 A Ayuda al estacionamiento trasero.

F13 5 A Alimentación cajetín servicio motor, sensor de lluvia y de lum inosidad.

F14 15 A Cajetín de servicio remolque, combinado, aire acondicionado a
utomático, cajetín airbags y
pretensores pirotécnicos, kit manos libres.

F15 30 A Alimentación bloqueo y superbloqueo.

F16 - Shunt PARQUE.

F17 40 A Luneta trasera térmica.

F39 20 A Asientos térmicos conductor y pasajero.

10
124
INFORMACIÓN PRÁCTICA

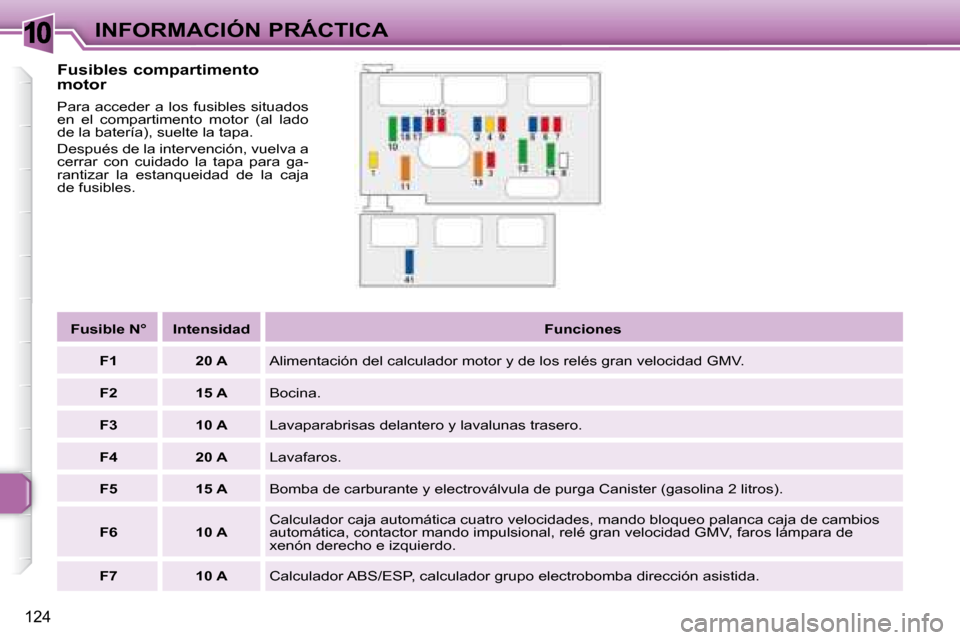

Fusibles compartimento
motor
Para acceder a los fusibles situados
en el compartimento motor (al lado
de la batería), suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa para ga-
rantizar la estanqueidad de la caja
de fusibles.

Fusible N° Intensidad
Funciones

F1 20 A Alimentación del calculador motor y de los relés gran velocidad GMV.

F2 15 A Bocina.

F3 10 A Lavaparabrisas delantero y lavalunas trasero.

F4 20 A Lavafaros.

F5 15 A Bomba de carburante y electroválvula de purga Canister (gasolin a 2 litros).

F6 10 A Calculador caja automática cuatro velocidades, mando bloqueo
palanca caja de cambios
automática, contactor mando impulsional, relé gran velocidad GMV , faros lámpara de
xenón derecho e izquierdo.

F7 10 A Calculador ABS/ESP, calculador grupo electrobomba dirección asistid a.

10
125
INFORMACIÓN PRÁCTICA

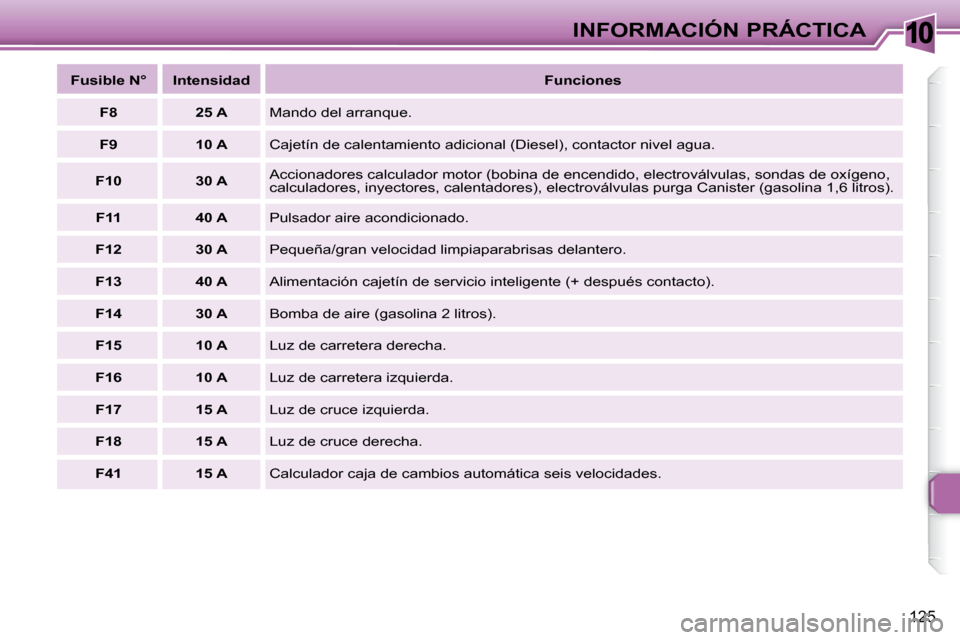

Fusible N° Intensidad
Funciones

F8 25 A Mando del arranque.

F9 10 A Cajetín de calentamiento adicional (Diesel), contactor ni vel agua.

F10 30 A Accionadores calculador motor (bobina de encendido, electroválvula
s, sondas de oxígeno,
calculadores, inyectores, calentadores), electroválvulas purga Caniste r (gasolina 1,6 litros).

F11 40 A Pulsador aire acondicionado.

F12 30 A Pequeña/gran velocidad limpiaparabrisas delantero.

F13 40 A Alimentación cajetín de servicio inteligente (+ después conta cto).

F14 30 A Bomba de aire (gasolina 2 litros).

F15 10 A Luz de carretera derecha.

F16 10 A Luz de carretera izquierda.

F17 15 A Luz de cruce izquierda.

F18 15 A Luz de cruce derecha.

F41 15 A Calculador caja de cambios automática seis velocidades.

10
126
INFORMACIÓN PRÁCTICA

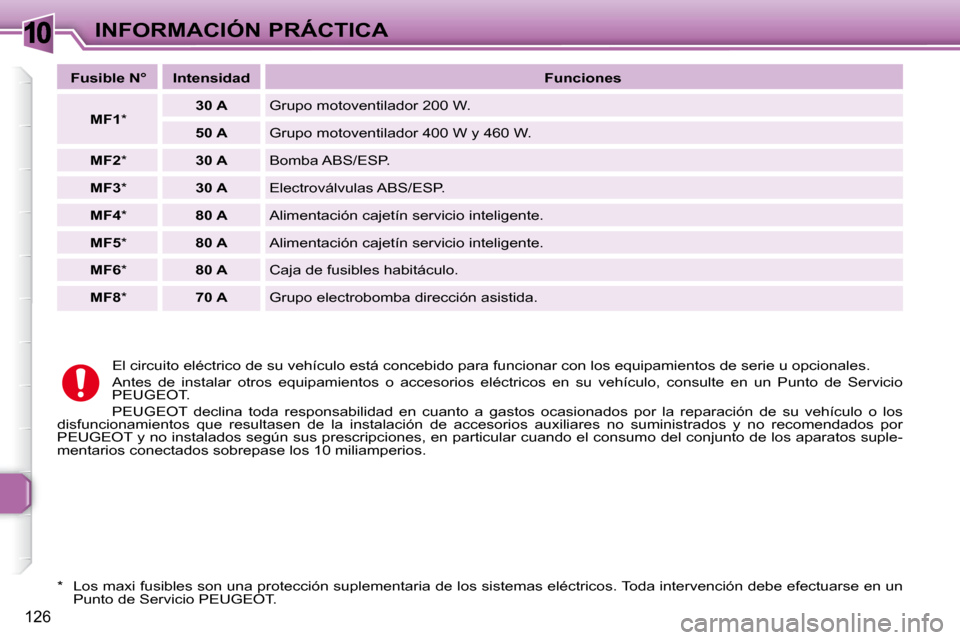

* Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT.
El circuito eléctrico de su vehículo está concebido para funciona r con los equipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en su vehículo, consulte en un Punto de Servicio
PEUGEOT.
PEUGEOT declina toda responsabilidad en cuanto a gastos ocasio nados por la reparación de su vehículo o los
disfuncionamientos que resultasen de la instalación de accesorio s auxiliares no suministrados y no recomendados por
PEUGEOT y no instalados según sus prescripciones, en particular cuando el consumo del conjunto de los aparatos suple-
mentarios conectados sobrepase los 10 miliamperios.
Fusible N° Intensidad
Funciones

MF1 *
30 A Grupo motoventilador 200 W.

50 A Grupo motoventilador 400 W y 460 W.

MF2 * 30 A Bomba ABS/ESP.

MF3 * 30 A Electroválvulas ABS/ESP.

MF4 * 80 A Alimentación cajetín servicio inteligente.

MF5 * 80 A Alimentación cajetín servicio inteligente.

MF6 * 80 A Caja de fusibles habitáculo.

MF8 * 70 A Grupo electrobomba dirección asistida.

10INFORMACIÓN PRÁCTICA

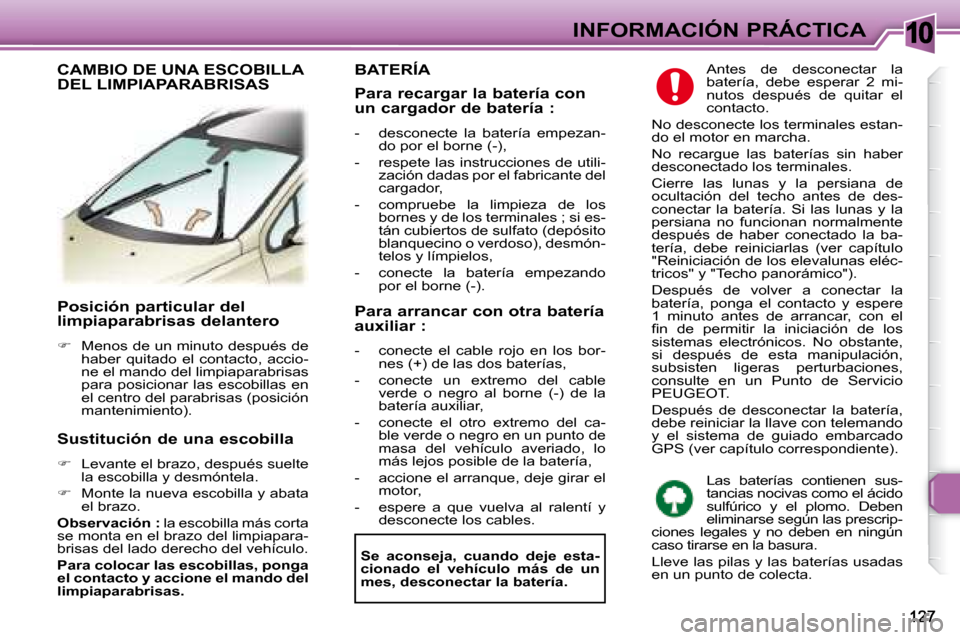

Posición particular del
limpiaparabrisas delantero

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.

Observación : la escobilla más corta
se monta en el brazo del limpiapara-
brisas del lado derecho del vehículo.

Para colocar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería empezan-
do por el borne (-),
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- compruebe la limpieza de los bornes y de los terminales ; si es-
tán cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos,
- conecte la batería empezando por el borne (-). Antes de desconectar la
batería, debe esperar 2 mi-
nutos después de quitar el
contacto.
No desconecte los terminales estan-
do el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las lunas y la persiana de
ocultación del techo antes de des-
conectar la batería. Si las lunas y la
persiana no funcionan normalmente
después de haber conectado la ba-
tería, debe reiniciarlas (ver capítulo
"Reiniciación de los elevalunas eléc-
tricos" y "Techo panorámico").
Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar, con el
i n de permitir la iniciación de los
sistemas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Después de desconectar la batería,
debe reiniciar la llave con telemando
y el sistema de guiado embarcado
GPS (ver capítulo correspondiente).

Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo en los bor-
nes (+) de las dos baterías,
- conecte un extremo del cable verde o negro al borne (-) de la
batería auxiliar,
- conecte el otro extremo del ca- ble verde o negro en un punto de
masa del vehículo averiado, lo
más lejos posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables. Las baterías contienen sus-
tancias nocivas como el ácido
sulfúrico y el plomo. Deben
eliminarse según las prescrip-
ciones legales y no deben en ningún
caso tirarse en la basura.
Lleve las pilas y las baterías usadas
en un punto de colecta.
CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS
