2007.5 Peugeot 307 SW Manual del propietario (in Spanish)

114

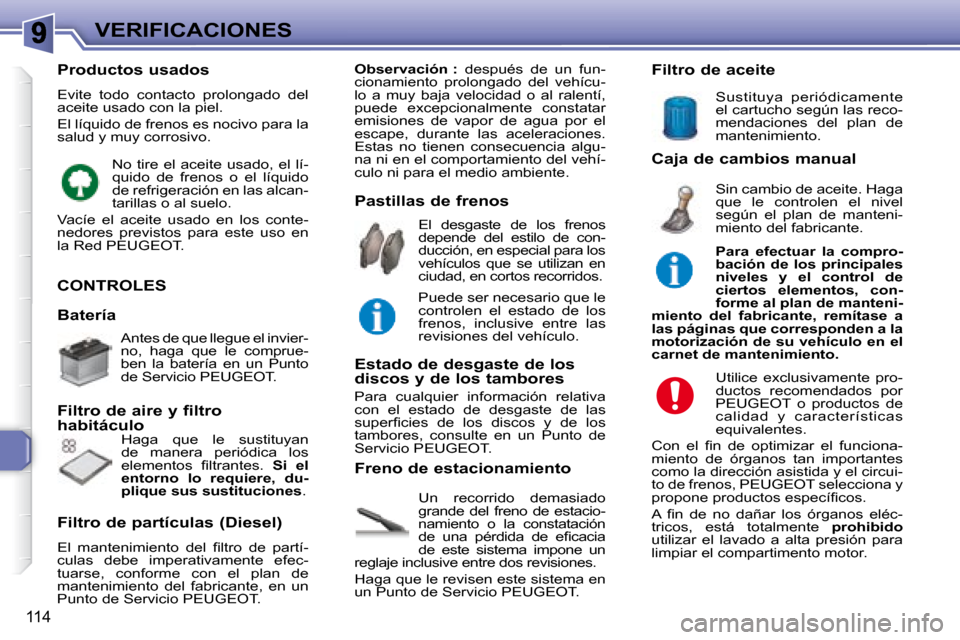

VERIFICACIONES
CONTROLES
Un recorrido demasiado
grande del freno de estacio-
namiento o la constatación
de una pérdida de ei cacia
de este sistema impone un
reglaje inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
Filtro de aire y filtro
habitáculo
Filtro de partículas (Diesel)
El mantenimiento del i ltro de partí-
culas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT. El desgaste de los frenos
depende del estilo de con-
ducción, en especial para los
vehículos que se utilizan en
ciudad, en cortos recorridos.
Estado de desgaste de los
discos y de los tambores
Para cualquier información relativa
con el estado de desgaste de las
superi cies de los discos y de los
tambores, consulte en un Punto de
Servicio PEUGEOT. Utilice exclusivamente pro-
ductos recomendados por
PEUGEOT o productos de
calidad y características
equivalentes.
Con el i n de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos especíi cos.
A i n de no dañar los órganos eléc-
tricos, está totalmente prohibido
utilizar el lavado a alta presión para
limpiar el compartimento motor.
Filtro de aceite
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Observación : después de un fun-
cionamiento prolongado del vehícu-
lo a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
No tire el aceite usado, el lí-
quido de frenos o el líquido
de refrigeración en las alcan-
tarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores previstos para este uso en
la Red PEUGEOT.
Batería
Antes de que llegue el invier-
no, haga que le comprue-
ben la batería en un Punto
de Servicio PEUGEOT.
Haga que le sustituyan
de manera periódica los
elementos i ltrantes. Si el
entorno lo requiere, du-
plique sus sustituciones . Pastillas de frenos
Puede ser necesario que le
controlen el estado de los
frenos, inclusive entre las
revisiones del vehículo.
Freno de estacionamiento Sustituya periódicamente
el cartucho según las reco-
mendaciones del plan de
mantenimiento.
Caja de cambios manual

Para efectuar la compro-
bación de los principales
niveles y el control de
ciertos elementos, con-
forme al plan de manteni-
miento del fabricante, remítase a
las páginas que corresponden a la
motorización de su vehículo en el
carnet de mantenimiento.
Sin cambio de aceite. Haga
que le controlen el nivel
según el plan de manteni-
miento del fabricante.

114
VERIFICACIONES
CONTROLES
Un recorrido demasiado
grande del freno de estacio-
namiento o la constatación
de una pérdida de ei cacia
de este sistema impone un
reglaje inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
Filtro de aire y filtro
habitáculo
Filtro de partículas (Diesel)
El mantenimiento del i ltro de partí-
culas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT. El desgaste de los frenos
depende del estilo de con-
ducción, en especial para los
vehículos que se utilizan en
ciudad, en cortos recorridos.
Estado de desgaste de los
discos y de los tambores
Para cualquier información relativa
con el estado de desgaste de las
superi cies de los discos y de los
tambores, consulte en un Punto de
Servicio PEUGEOT. Utilice exclusivamente pro-
ductos recomendados por
PEUGEOT o productos de
calidad y características
equivalentes.
Con el i n de optimizar el funciona-
miento de órganos tan importantes
como la dirección asistida y el circui-
to de frenos, PEUGEOT selecciona y
propone productos especíi cos.
A i n de no dañar los órganos eléc-
tricos, está totalmente prohibido
utilizar el lavado a alta presión para
limpiar el compartimento motor.
Filtro de aceite
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Observación : después de un fun-
cionamiento prolongado del vehícu-
lo a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
No tire el aceite usado, el lí-
quido de frenos o el líquido
de refrigeración en las alcan-
tarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores previstos para este uso en
la Red PEUGEOT.
Batería
Antes de que llegue el invier-
no, haga que le comprue-
ben la batería en un Punto
de Servicio PEUGEOT.
Haga que le sustituyan
de manera periódica los
elementos i ltrantes. Si el
entorno lo requiere, du-
plique sus sustituciones . Pastillas de frenos
Puede ser necesario que le
controlen el estado de los
frenos, inclusive entre las
revisiones del vehículo.
Freno de estacionamiento Sustituya periódicamente
el cartucho según las reco-
mendaciones del plan de
mantenimiento.
Caja de cambios manual

Para efectuar la compro-
bación de los principales
niveles y el control de
ciertos elementos, con-
forme al plan de manteni-
miento del fabricante, remítase a
las páginas que corresponden a la
motorización de su vehículo en el
carnet de mantenimiento.
Sin cambio de aceite. Haga
que le controlen el nivel
según el plan de manteni-
miento del fabricante.

10
115

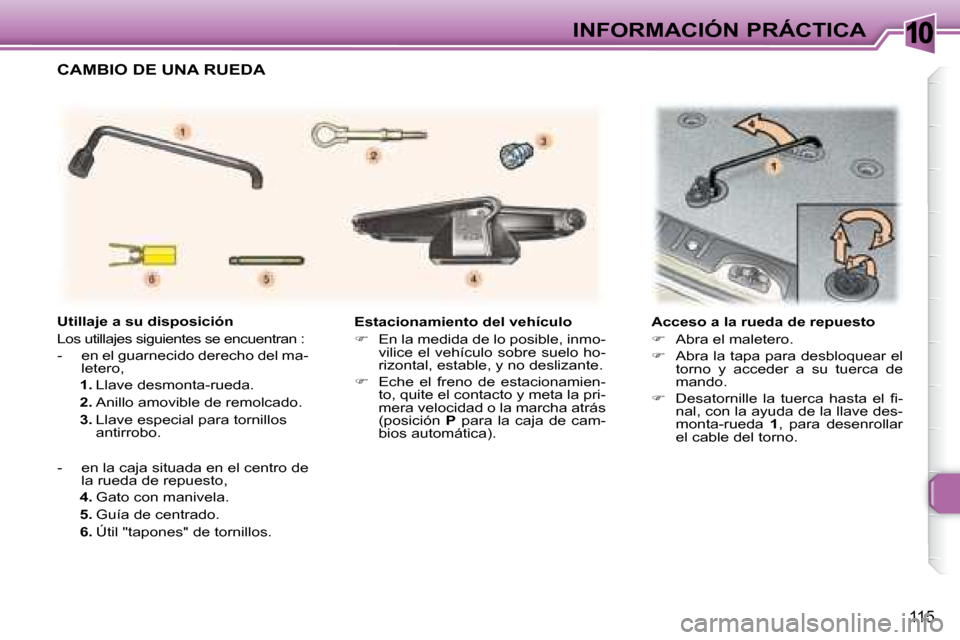

INFORMACIÓN PRÁCTICA
Estacionamiento del vehículo

 En la medida de lo posible, inmo-
vilice el vehículo sobre suelo ho-
rizontal, estable, y no deslizante.

 Eche el freno de estacionamien-
to, quite el contacto y meta la pri-
mera velocidad o la marcha atrás
(posición P para la caja de cam-
bios automática). Acceso a la rueda de repuesto

 Abra el maletero.

 Abra la tapa para desbloquear el
torno y acceder a su tuerca de
mando.

 Desatornille la tuerca hasta el i -
nal, con la ayuda de la llave des-
monta-rueda 1 , para desenrollar
el cable del torno.
Utillaje a su disposición
Los utillajes siguientes se encuentran :
- en el guarnecido derecho del ma-
letero,

1. Llave desmonta-rueda.

2. Anillo amovible de remolcado.

3. Llave especial para tornillos
antirrobo.
- en la caja situada en el centro de la rueda de repuesto,

4. Gato con manivela.

5. Guía de centrado.

6. Útil "tapones" de tornillos.
CAMBIO DE UNA RUEDA

10
116
INFORMACIÓN PRÁCTICA

 Quite el conjunto rueda/caja por
detrás del vehículo.

 Quite el gancho con muescas
para poder liberar la rueda, con-
forme a la ilustración. Desmontaje de la rueda

 Mueva la tapa de la caja para ac-
ceder a las herramientas.

 Coloque una cala si necesario
debajo de la rueda diagonalmen-
te opuesta a la que va a cam-
biar.

 Quite el embellecedor con la ayu-
da de la llave desmonta-rueda 1
tirando a nivel del paso de la vál-
vula (para los vehículos equipa-
dos con ruedas de chapa).

 Desbloquee los tornillos de la
rueda (ver § "Particularidades li-
gadas a las ruedas de aluminio"
para los vehículos equipados).
Observación : puede utilizar el
otro extremo de la herramienta 6
para desatornillar los tornillos de
la rueda.
 Coloque el gato 4 de tal manera
que esté en contacto con los cua-
tro emplazamientos A previstos en
los bajos, lo más cerca posible de
la rueda que tiene que cambiar.

 Despliegue el gato 4 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el lugar
del emplazamiento A utilizado.

 Levante el vehículo.

 Retire un tornillo e instale la guía
de centrado 5 en su lugar.

 Retire los otros tornillos y quite la
rueda.

10
117
INFORMACIÓN PRÁCTICA

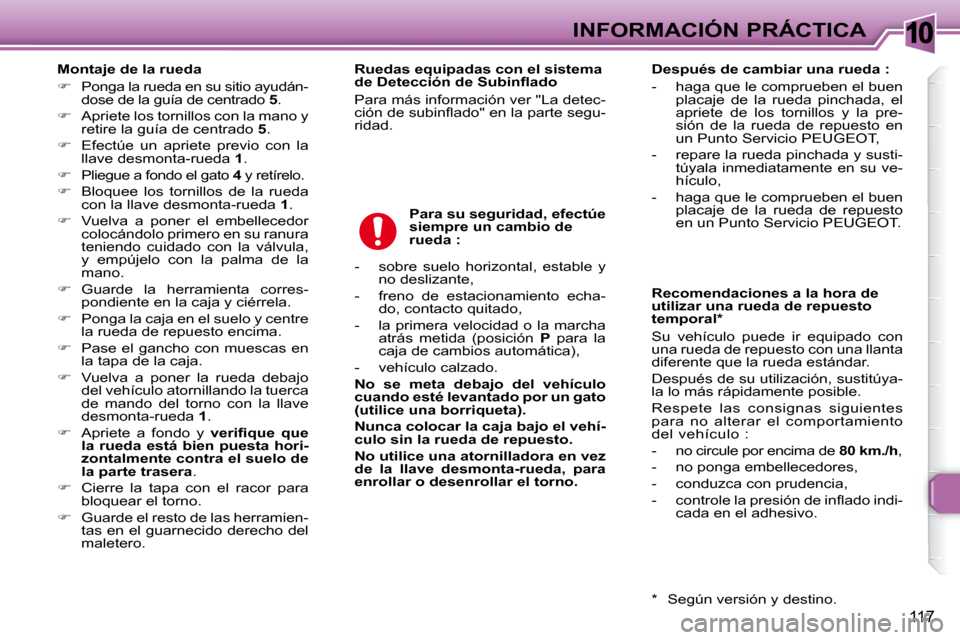

Montaje de la rueda

 Ponga la rueda en su sitio ayudán-
dose de la guía de centrado 5 .

 Apriete los tornillos con la mano y
retire la guía de centrado 5 .

 Efectúe un apriete previo con la
llave desmonta-rueda 1 .

 Pliegue a fondo el gato 4 y retírelo.

 Bloquee los tornillos de la rueda
con la llave desmonta-rueda 1 .

 Vuelva a poner el embellecedor
colocándolo primero en su ranura
teniendo cuidado con la válvula,
y empújelo con la palma de la
mano.

 Guarde la herramienta corres-
pondiente en la caja y ciérrela.

 Ponga la caja en el suelo y centre
la rueda de repuesto encima.

 Pase el gancho con muescas en
la tapa de la caja.

 Vuelva a poner la rueda debajo
del vehículo atornillando la tuerca
de mando del torno con la llave
desmonta-rueda 1 .

 Apriete a fondo y verii que que
la rueda está bien puesta hori-
zontalmente contra el suelo de
la parte trasera .

 Cierre la tapa con el racor para
bloquear el torno.

 Guarde el resto de las herramien-
tas en el guarnecido derecho del
maletero. Para su seguridad, efectúe
siempre un cambio de
rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echa- do, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.

No se meta debajo del vehículo
cuando esté levantado por un gato
(utilice una borriqueta).

Nunca colocar la caja bajo el vehí-
culo sin la rueda de repuesto.

No utilice una atornilladora en vez
de la llave desmonta-rueda, para
enrollar o desenrollar el torno. Recomendaciones a la hora de
utilizar una rueda de repuesto
temporal *
Su vehículo puede ir equipado con
una rueda de repuesto con una llanta
diferente que la rueda estándar.
Después de su utilización, sustitúya-
la lo más rápidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento
del vehículo :
- no circule por encima de
80 km./h ,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de inl ado indi- cada en el adhesivo.
* Según versión y destino.
Después de cambiar una rueda :
- haga que le comprueben el buen placaje de la rueda pinchada, el
apriete de los tornillos y la pre-
sión de la rueda de repuesto en
un Punto Servicio PEUGEOT,
- repare la rueda pinchada y susti- túyala inmediatamente en su ve-
hículo,
- haga que le comprueben el buen placaje de la rueda de repuesto
en un Punto Servicio PEUGEOT.
Ruedas equipadas con el sistema
de Detección de Subinfl ado
Para más información ver "La detec-
ción de subinl ado" en la parte segu-
ridad.

10
118
INFORMACIÓN PRÁCTICA

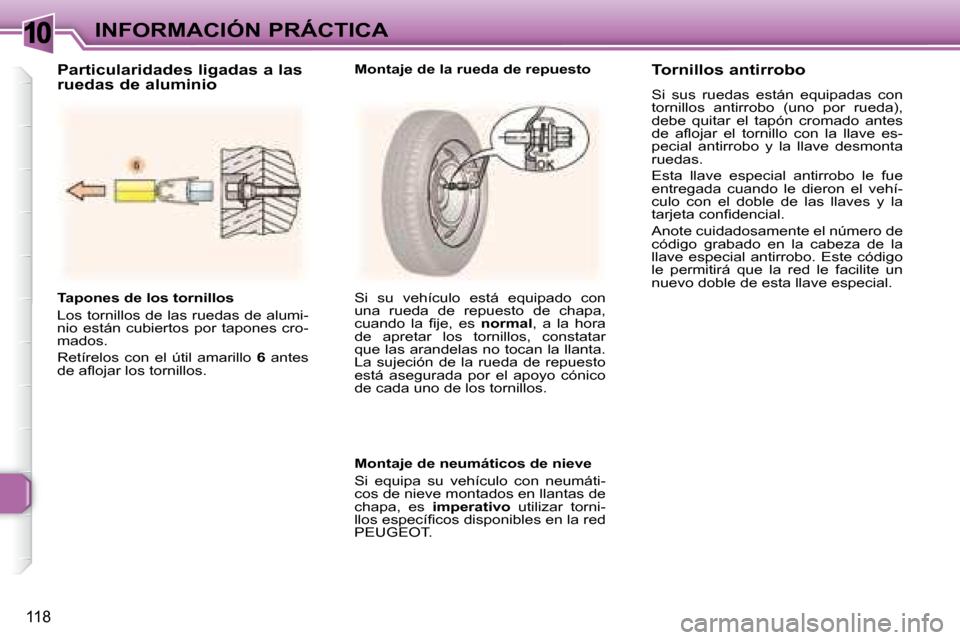

Tapones de los tornillos
Los tornillos de las ruedas de alumi-
nio están cubiertos por tapones cro-
mados.
Retírelos con el útil amarillo 6 antes
de al ojar los tornillos. Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la i je, es
normal , a la hora
de apretar los tornillos, constatar
que las arandelas no tocan la llanta.
La sujeción de la rueda de repuesto
está asegurada por el apoyo cónico
de cada uno de los tornillos.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es imperativo utilizar torni-
llos especíi cos disponibles en la red
PEUGEOT.
Particularidades ligadas a las
ruedas de aluminio
Montaje de la rueda de repuesto
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado antes
de al ojar el tornillo con la llave es-
pecial antirrobo y la llave desmonta
ruedas.
Esta llave especial antirrobo le fue
entregada cuando le dieron el vehí-
culo con el doble de las llaves y la
tarjeta coni dencial.
Anote cuidadosamente el número de
código grabado en la cabeza de la
llave especial antirrobo. Este código
le permitirá que la red le facilite un
nuevo doble de esta llave especial.

10
119

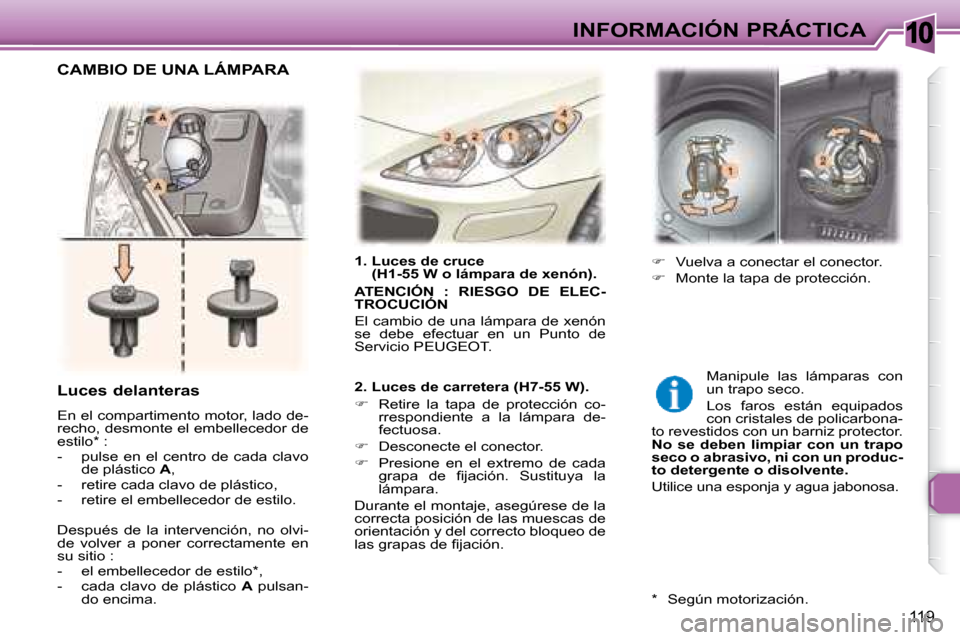

INFORMACIÓN PRÁCTICA
1. Luces de cruce (H1-55 W o lámpara de xenón).

ATENCIÓN : RIESGO DE ELEC-
TROCUCIÓN
El cambio de una lámpara de xenón
se debe efectuar en un Punto de
Servicio PEUGEOT.
2. Luces de carretera (H7-55 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Presione en el extremo de cada
grapa de i jación. Sustituya la
lámpara.
Durante el montaje, asegúrese de la
correcta posición de las muescas de
orientación y del correcto bloqueo de
las grapas de i jación.
 Vuelva a conectar el conector.

 Monte la tapa de protección.
Luces delanteras
En el compartimento motor, lado de-
recho, desmonte el embellecedor de
estilo * :
- pulse en el centro de cada clavo de plástico A ,
- retire cada clavo de plástico,
- retire el embellecedor de estilo.
Después de la intervención, no olvi-
de volver a poner correctamente en
su sitio :
- el embellecedor de estilo * ,
- cada clavo de plástico A pulsan-
do encima. Manipule las lámparas con
un trapo seco.
Los faros están equipados
con cristales de policarbona-
to revestidos con un barniz protector.
No se deben limpiar con un trapo
seco o abrasivo, ni con un produc-
to detergente o disolvente.
Utilice una esponja y agua jabonosa.
CAMBIO DE UNA LÁMPARA
* Según motorización.

10
120

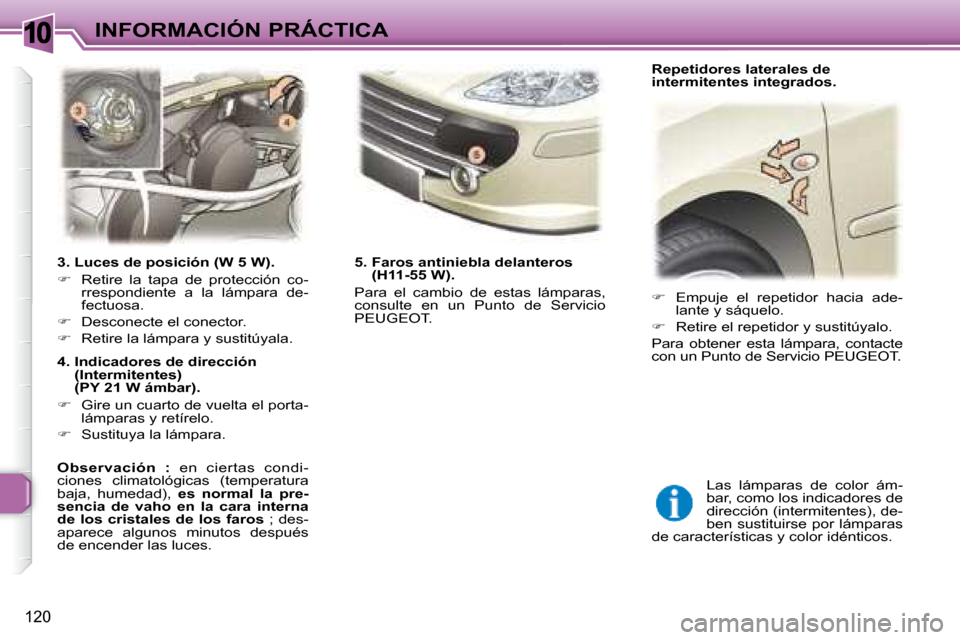

INFORMACIÓN PRÁCTICA
3. Luces de posición (W 5 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Retire la lámpara y sustitúyala.
4. Indicadores de dirección (Intermitentes)
(PY 21 W ámbar).

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Sustituya la lámpara.

Observación : en ciertas condi-
ciones climatológicas (temperatura
baja, humedad), es normal la pre-
sencia de vaho en la cara interna
de los cristales de los faros ; des-
aparece algunos minutos después
de encender las luces. 5. Faros antiniebla delanteros
(H11-55 W).
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT.
 Empuje el repetidor hacia ade-
lante y sáquelo.

 Retire el repetidor y sustitúyalo.
Para obtener esta lámpara, contacte
con un Punto de Servicio PEUGEOT.
Las lámparas de color ám-
bar, como los indicadores de
dirección (intermitentes), de-
ben sustituirse por lámparas
de características y color idénticos.
Repetidores laterales de
intermitentes integrados.
