2007.5 Peugeot 307 CC Betriebsanleitung (in German)

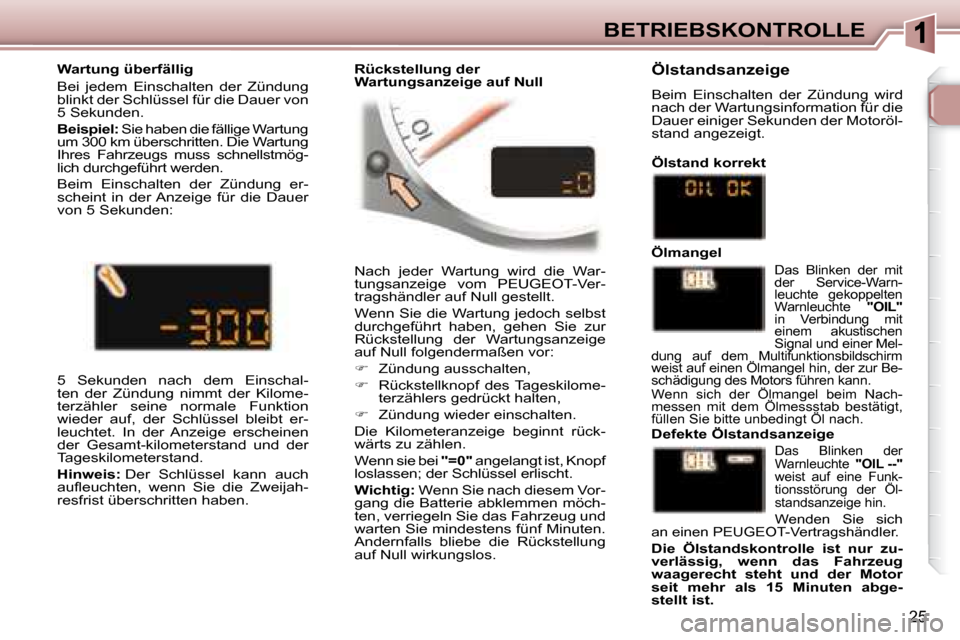

25
BETRIEBSKONTROLLE
Nach jeder Wartung wird die War-
tungsanzeige vom PEUGEOT-Ver-
tragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:

 Zündung ausschalten,

 Rückstellknopf des Tageskilome-
terzählers gedrückt halten,

 Zündung wieder einschalten.
Die Kilometeranzeige beginnt rück-
wärts zu zählen.
Wenn sie bei "=0" angelangt ist, Knopf
loslassen; der Schlüssel erlischt.

Wichtig: Wenn Sie nach diesem Vor-
gang die Batterie abklemmen möch-
ten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung
auf Null wirkungslos.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden.

Beispiel: Sie haben die fällige Wartung
um 300 km überschritten. Die Wartung
Ihres Fahrzeugs muss schnellstmög-
lich durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden: Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Defekte Ölstandsanzeige
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf, der Schlüssel bleibt er-
leuchtet. In der Anzeige erscheinen
der Gesamt-kilometerstand und der
Tageskilometerstand.

Hinweis: Der Schlüssel kann auch
aul euchten, wenn Sie die Zweijah-
resfrist überschritten haben.
Das Blinken der
Warnleuchte "OIL --"
weist auf eine Funk-
tionsstörung der Öl-
standsanzeige hin.
Wenden Sie sich
an einen PEUGEOT-Vertragshändler.

Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 15 Minuten abge-
stellt ist.
Das Blinken der mit
der Service-Warn-
leuchte gekoppelten
Warnleuchte "OIL"
in Verbindung mit
einem akustischen
Signal und einer Mel-
dung auf dem Multifunktionsbildschirm
weist auf einen Ölmangel hin, der zur Be-
schädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach.
Ölmangel
Rückstellung der
Wartungsanzeige auf Null

25
BETRIEBSKONTROLLE
Nach jeder Wartung wird die War-
tungsanzeige vom PEUGEOT-Ver-
tragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:

 Zündung ausschalten,

 Rückstellknopf des Tageskilome-
terzählers gedrückt halten,

 Zündung wieder einschalten.
Die Kilometeranzeige beginnt rück-
wärts zu zählen.
Wenn sie bei "=0" angelangt ist, Knopf
loslassen; der Schlüssel erlischt.

Wichtig: Wenn Sie nach diesem Vor-
gang die Batterie abklemmen möch-
ten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung
auf Null wirkungslos.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden.

Beispiel: Sie haben die fällige Wartung
um 300 km überschritten. Die Wartung
Ihres Fahrzeugs muss schnellstmög-
lich durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden: Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Defekte Ölstandsanzeige
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf, der Schlüssel bleibt er-
leuchtet. In der Anzeige erscheinen
der Gesamt-kilometerstand und der
Tageskilometerstand.

Hinweis: Der Schlüssel kann auch
aul euchten, wenn Sie die Zweijah-
resfrist überschritten haben.
Das Blinken der
Warnleuchte "OIL --"
weist auf eine Funk-
tionsstörung der Öl-
standsanzeige hin.
Wenden Sie sich
an einen PEUGEOT-Vertragshändler.

Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 15 Minuten abge-
stellt ist.
Das Blinken der mit
der Service-Warn-
leuchte gekoppelten
Warnleuchte "OIL"
in Verbindung mit
einem akustischen
Signal und einer Mel-
dung auf dem Multifunktionsbildschirm
weist auf einen Ölmangel hin, der zur Be-
schädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach.
Ölmangel
Rückstellung der
Wartungsanzeige auf Null

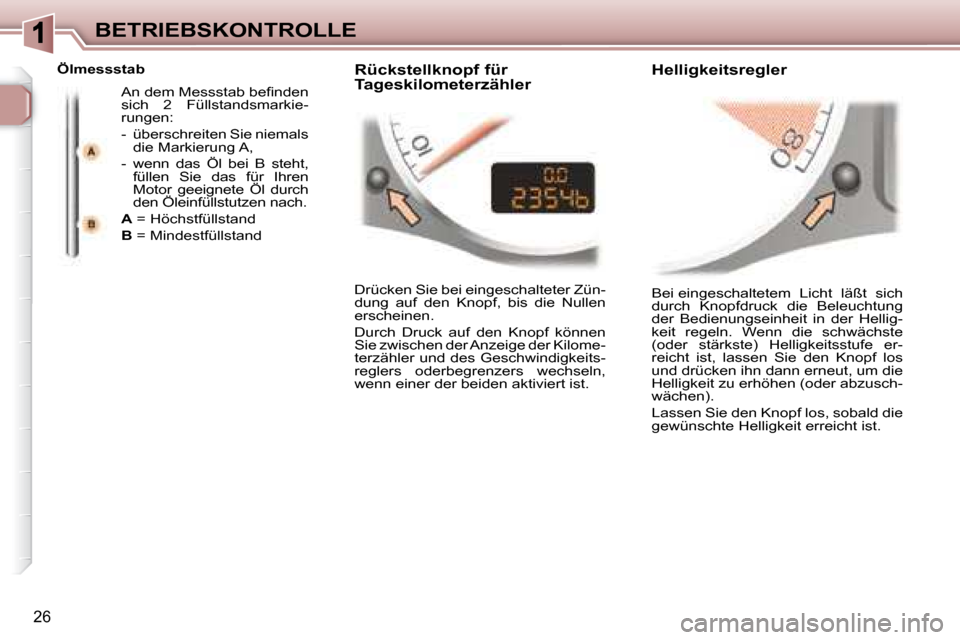

26
BETRIEBSKONTROLLE Bei eingeschaltetem Licht läßt sich
durch Knopfdruck die Beleuchtung
der Bedienungseinheit in der Hellig-
keit regeln. Wenn die schwächste
(oder stärkste) Helligkeitsstufe er-
reicht ist, lassen Sie den Knopf los
und drücken ihn dann erneut, um die
Helligkeit zu erhöhen (oder abzusch-
wächen).
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Drücken Sie bei eingeschalteter Zün-
dung auf den Knopf, bis die Nullen
erscheinen.
Durch Druck auf den Knopf können
Sie zwischen der Anzeige der Kilome-
terzähler und des Geschwindigkeits-
reglers oderbegrenzers wechseln,
wenn einer der beiden aktiviert ist.
Ölmessstab
An dem Messstab bei nden
sich 2 Füllstandsmarkie-
rungen:
- überschreiten Sie niemals die Markierung A,
- wenn das Öl bei B steht, füllen Sie das für Ihren
Motor geeignete Öl durch
den Öleinfüllstutzen nach.

A = Höchstfüllstand

B = Mindestfüllstand Helligkeitsregler
Rückstellknopf für
Tageskilometerzähler

26
BETRIEBSKONTROLLE Bei eingeschaltetem Licht läßt sich
durch Knopfdruck die Beleuchtung
der Bedienungseinheit in der Hellig-
keit regeln. Wenn die schwächste
(oder stärkste) Helligkeitsstufe er-
reicht ist, lassen Sie den Knopf los
und drücken ihn dann erneut, um die
Helligkeit zu erhöhen (oder abzusch-
wächen).
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Drücken Sie bei eingeschalteter Zün-
dung auf den Knopf, bis die Nullen
erscheinen.
Durch Druck auf den Knopf können
Sie zwischen der Anzeige der Kilome-
terzähler und des Geschwindigkeits-
reglers oderbegrenzers wechseln,
wenn einer der beiden aktiviert ist.
Ölmessstab
An dem Messstab bei nden
sich 2 Füllstandsmarkie-
rungen:
- überschreiten Sie niemals die Markierung A,
- wenn das Öl bei B steht, füllen Sie das für Ihren
Motor geeignete Öl durch
den Öleinfüllstutzen nach.

A = Höchstfüllstand

B = Mindestfüllstand Helligkeitsregler
Rückstellknopf für
Tageskilometerzähler

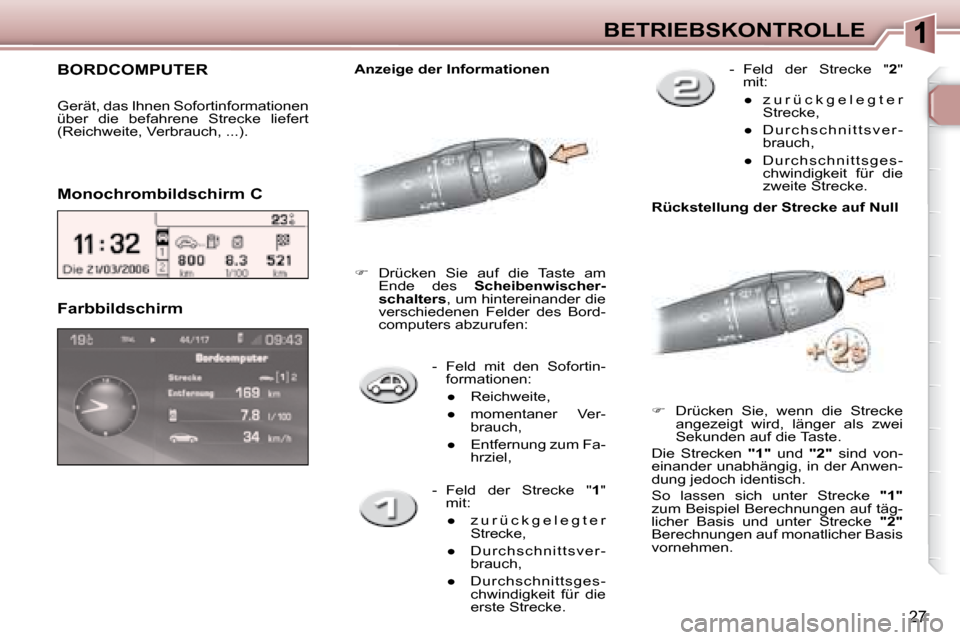

27
BETRIEBSKONTROLLE
- Feld mit den Sofortin- formationen:

i
i
!

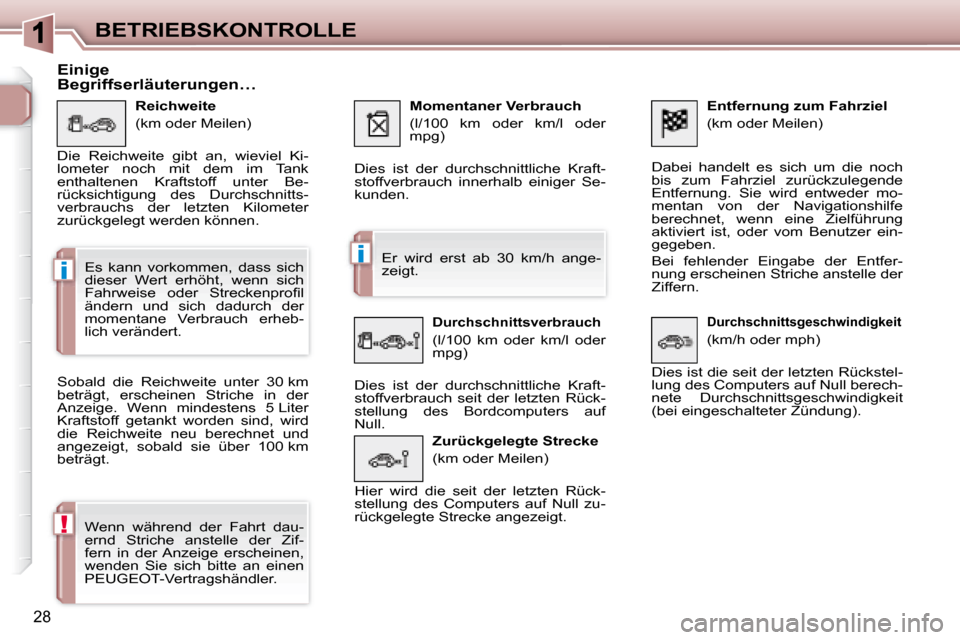

28
BETRIEBSKONTROLLE Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die noch
bis zum Fahrziel zurückzulegende
Entfernung. Sie wird entweder mo-
mentan von der Navigationshilfe
berechnet, wenn eine Zielführung
aktiviert ist, oder vom Benutzer ein-
gegeben.
Bei fehlender Eingabe der Entfer-
nung erscheinen Striche anstelle der
Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten Rückstel-
lung des Computers auf Null berech-
nete Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wieviel Ki-
lometer noch mit dem im Tank
enthaltenen Kraftstoff unter Be-
rücksichtigung des Durchschnitts-
verbrauchs der letzten Kilometer
zurückgelegt werden können. Momentaner Verbrauch
(l/100 km oder km/l oder
mpg)
Dies ist der durchschnittliche Kraft-
stoffverbrauch innerhalb einiger Se-
kunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder
mpg)
Dies ist der durchschnittliche Kraft-
stoffverbrauch seit der letzten Rück-
stellung des Bordcomputers auf
Null. Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten Rück-
stellung des Computers auf Null zu-
rückgelegte Strecke angezeigt.
Einige
Begriffserläuterungen…
Sobald die Reichweite unter 30 km
beträgt, erscheinen Striche in der
Anzeige. Wenn mindestens 5 Liter
Kraftstoff getankt worden sind, wird
die Reichweite neu berechnet und
angezeigt, sobald sie über 100 km
beträgt.
Er wird erst ab 30 km/h ange-
zeigt.
Es kann vorkommen, dass sich
dieser Wert erhöht, wenn sich
Fahrweise oder Streckenproi l
ändern und sich dadurch der
momentane Verbrauch erheb-
lich verändert.
Wenn während der Fahrt dau-
ernd Striche anstelle der Zif-
fern in der Anzeige erscheinen,
wenden Sie sich bitte an einen
PEUGEOT-Vertragshändler.

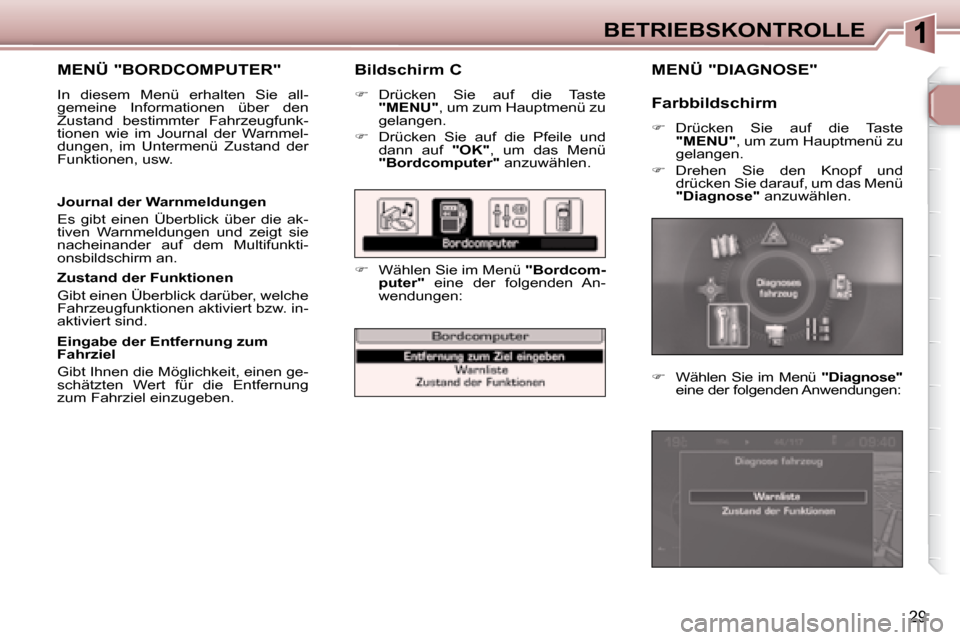

29
BETRIEBSKONTROLLE
Bildschirm C

 Drücken Sie auf die Taste

"MENU" , um zum Hauptmenü zu
gelangen.

 Drücken Sie auf die Pfeile und
dann auf "OK" , um das Menü

"Bordcomputer" anzuwählen.

 Wählen Sie im Menü "Bordcom-
puter" eine der folgenden An-
wendungen:
Journal der Warnmeldungen
Es gibt einen Überblick über die ak-
tiven Warnmeldungen und zeigt sie
nacheinander auf dem Multifunkti-
onsbildschirm an.
Zustand der Funktionen
Gibt einen Überblick darüber, welche
Fahrzeugfunktionen aktiviert bzw. in-
aktiviert sind.
Eingabe der Entfernung zum
Fahrziel
Gibt Ihnen die Möglichkeit, einen ge-
schätzten Wert für die Entfernung
zum Fahrziel einzugeben.
MENÜ "BORDCOMPUTER"
In diesem Menü erhalten Sie all-
gemeine Informationen über den
Zustand bestimmter Fahrzeugfunk-
tionen wie im Journal der Warnmel-
dungen, im Untermenü Zustand der
Funktionen, usw.
MENÜ "DIAGNOSE"

 Wählen Sie im Menü "Diagnose"
eine der folgenden Anwendungen:
Farbbildschirm

 Drücken Sie auf die Taste

"MENU" , um zum Hauptmenü zu
gelangen.

 Drehen Sie den Knopf und
drücken Sie darauf, um das Menü

"Diagnose" anzuwählen.

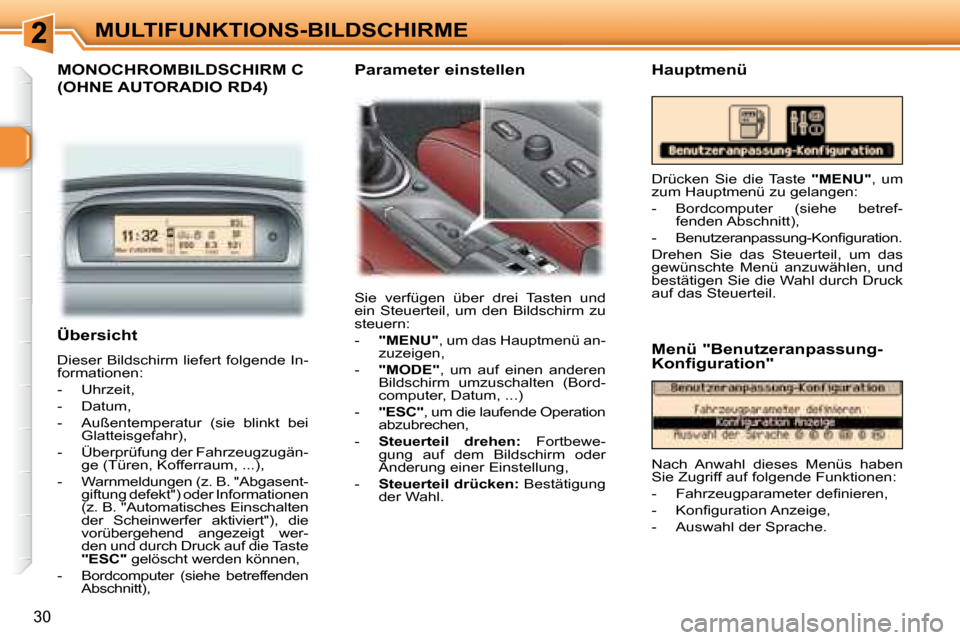

30
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C
(OHNE AUTORADIO RD4)
Sie verfügen über drei Tasten und
ein Steuerteil, um den Bildschirm zu
steuern:
- "MENU" , um das Hauptmenü an-
zuzeigen,
- "MODE" , um auf einen anderen
Bildschirm umzuschalten (Bord-
computer, Datum, ...)
- "ESC" , um die laufende Operation
abzubrechen,
- Steuerteil drehen: Fortbewe-
gung auf dem Bildschirm oder
Änderung einer Einstellung,
- Steuerteil drücken: Bestätigung
der Wahl.
Übersicht
Dieser Bildschirm liefert folgende In-
formationen:
- Uhrzeit,
- Datum,
- Außentemperatur (sie blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugän- ge (Türen, Kofferraum, ...),
- Warnmeldungen (z. B. "Abgasent- giftung defekt") oder Informationen
(z. B. "Automatisches Einschalten
der Scheinwerfer aktiviert"), die
vorübergehend angezeigt wer-
den und durch Druck auf die Taste

"ESC" gelöscht werden können,
- Bordcomputer (siehe betreffenden Abschnitt), Drücken Sie die Taste
"MENU" , um
zum Hauptmenü zu gelangen:
- Bordcomputer (siehe betref- fenden Abschnitt),
- Benutzeranpassung-Koni guration.
Drehen Sie das Steuerteil, um das
gewünschte Menü anzuwählen, und
bestätigen Sie die Wahl durch Druck
auf das Steuerteil.
Nach Anwahl dieses Menüs haben
Sie Zugriff auf folgende Funktionen:
- Fahrzeugparameter dei nieren,
- Koni guration Anzeige,
- Auswahl der Sprache.
Parameter einstellen Hauptmenü
Menü "Benutzeranpassung-
Konfiguration"
