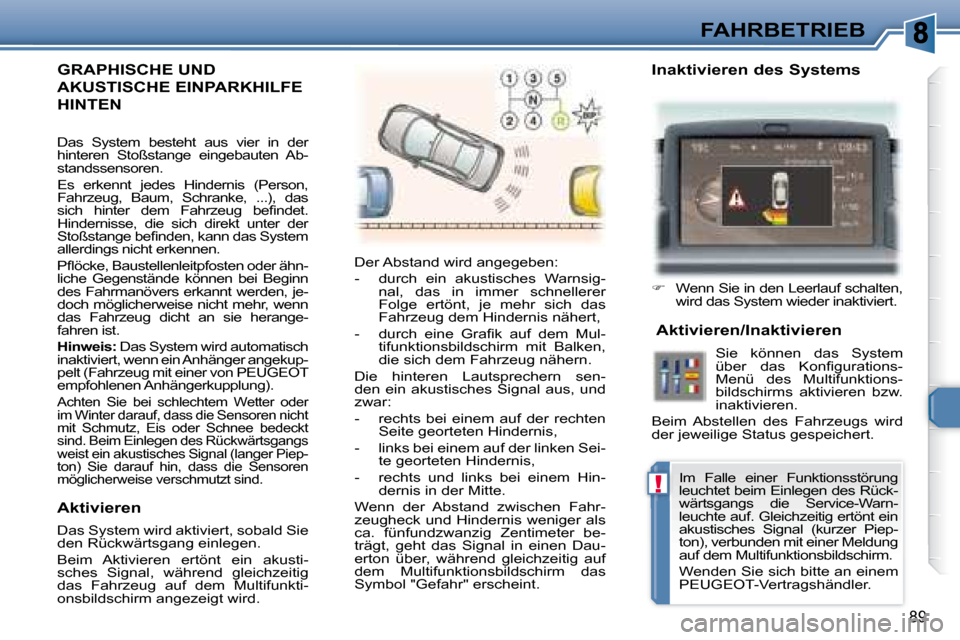

FAHRBETRIEB
GRAPHISCHE UND
AKUSTISCHE EINPARKHILFE
HINTEN
Der Abstand wird angegeben:
- durch ein akustisches Warnsig-nal, das in immer schnellerer
Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert,
- d u r c h e i n e G r a i k a u f d e m M u l - tifunktionsbildschirm mit Balken,
die sich dem Fahrzeug nähern.
Die hinteren Lautsprechern sen-
den ein akustisches Signal aus, und
zwar:
- rechts bei einem auf der rechten Seite georteten Hindernis,
- links bei einem auf der linken Sei- te georteten Hindernis,
- rechts und links bei einem Hin- dernis in der Mitte.
Wenn der Abstand zwischen Fahr-
zeugheck und Hindernis weniger als
ca. fünfundzwanzig Zentimeter be-
trägt, geht das Signal in einen Dau-
erton über, während gleichzeitig auf
dem Multifunktionsbildschirm das
Symbol "Gefahr" erscheint.
Wenn Sie in den Leerlauf schalten,
wird das System wieder inaktiviert.
Aktivieren/Inaktivieren Sie können das System
ü b e r d a s K o n i g u r a t i o n s -
Menü des Multifunktions-
bildschirms aktivieren bzw.
inaktivieren.
Beim Abstellen des Fahrzeugs wird
der jeweilige Status gespeichert.
Inaktivieren des Systems
Im Falle einer Funktionsstörung
leuchtet beim Einlegen des Rück-
wärtsgangs die Service-Warn-
leuchte auf. Gleichzeitig ertönt ein
akustisches Signal (kurzer Piep-
ton), verbunden mit einer Meldung
auf dem Multifunktionsbildschirm.
Wenden Sie sich bitte an einem
PEUGEOT-Vertragshändler.
Das System besteht aus vier in der
hinteren Stoßstange eingebauten Ab-
standssensoren.
Es erkennt jedes Hindernis (Person,
Fahrzeug, Baum, Schranke, ...), das
s i c h h i n t e r d e m F a h r z e u g b e i n d e t .
Hindernisse, die sich direkt unter der
S t o ß s t a n g e b e i n d e n , k a n n d a s S y s t e m
allerdings nicht erkennen.
P l ö c k e , B a u s t e l l e n l e i t p f o s t e n o d e r ä h n -
liche Gegenstände können bei Beginn
des Fahrmanövers erkannt werden, je-
doch möglicherweise nicht mehr, wenn
das Fahrzeug dicht an sie herange-
fahren ist.
Hinweis: Das System wird automatisch
inaktiviert, wenn ein Anhänger angekup-
pelt (Fahrzeug mit einer von PEUGEOT
empfohlenen Anhängerkupplung).
Achten Sie bei schlechtem Wetter oder
im Winter darauf, dass die Sensoren nicht
mit Schmutz, Eis oder Schnee bedeckt
sind. Beim Einlegen des Rückwärtsgangs
weist ein akustisches Signal (langer Piep-
ton) Sie darauf hin, dass die Sensoren
möglicherweise verschmutzt sind.
Aktivieren
Das System wird aktiviert, sobald Sie
den Rückwärtsgang einlegen.
Beim Aktivieren ertönt ein akusti-
sches Signal, während gleichzeitig
das Fahrzeug auf dem Multifunkti-
onsbildschirm angezeigt wird.
Page 106 of 184
91
KONTROLLEN
Griff anheben und Haube öffnen. Motorhaubenstütze
KRAFTSTOFFPANNE
(DIESEL)
Bei einer Kraftstoffpanne muss die
Kraftstoffanlage entlüftet werden:
Die Entlüftungspumpe und die Entlüf-
t u n g s s c h r a u b e b e i n d e n s i c h i m M o t o r -
raum (siehe betreffende Abbildung):
Motor 2 Liter HDI 16V
- Mindestens fünf Liter Dieselkraft-
stoff tanken,
- Abdeckung lösen, um an die Ent- lüftungspumpe zu gelangen,
- Entlüftungsschraube aufdrehen,
-
Entlüftungspumpe betätigen, bis
Kraftstoff an der Schraube austritt,
- Entlüftungsschraube wieder zu- drehen,
- Anlasser betätigen, bis der Motor anspringt.
ÖFFNEN DER MOTORHAUBE
Von innen
Griff auf der linken Seite unter dem
Armaturenbrett nach rechts umlegen.
Von außen
Haubenstütze fest-
stellen, um die Mo-
torhaube offen zu
halten.
Legen Sie die Stüt-
ze vor dem Schlie-
ßen der Motorhaube
wieder in die Halte-
rung zurück.
Zum Schließen
Motorhaube absenken und aus ge-
ringer Höhe zufallen lassen. Über-
prüfen, ob sie richtig eingerastet ist.
Page 107 of 184
92
KONTROLLEN
1. Behälter der Servolenkung
2. Behälter der Scheiben- und
Scheinwerferwaschanlage
3. B e h ä l t e r f ü r K ü h l l ü s s i g k e i t
4. B e h ä l t e r f ü r B r e m s l ü s s i g k e i t
5. Batterie
6. Sicherungskasten
7. L u f t i l t e r
8. Ölmessstab
9. Behälter für Motoröl

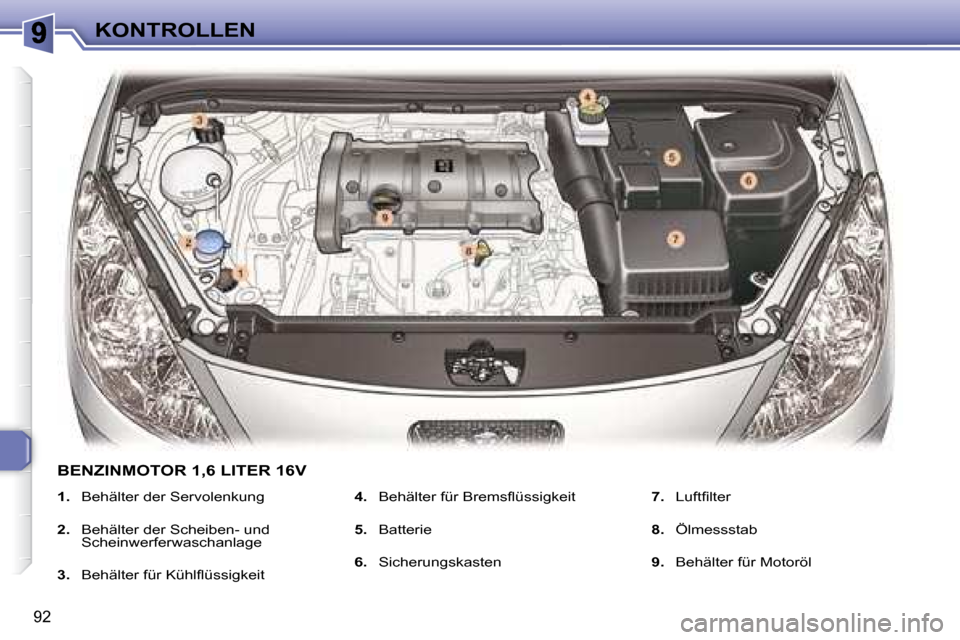

BENZINMOTOR 1,6 LITER 16V
Page 108 of 184
93
KONTROLLEN
1. Behälter der Servolenkung
2. Behälter der Scheiben- und
Scheinwerferwaschanlage
3. B e h ä l t e r f ü r K ü h l l ü s s i g k e i t
4. B e h ä l t e r f ü r B r e m s l ü s s i g k e i t
5. Batterie
6. Sicherungskasten
7. L u f t i l t e r
8. Ölmessstab
9. Behälter für Motoröl

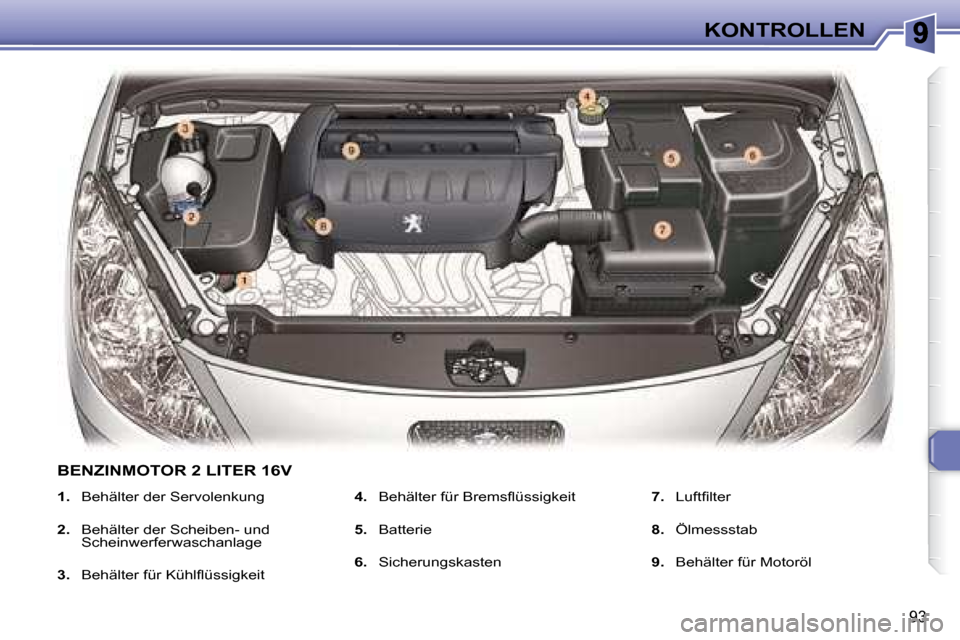

BENZINMOTOR 2 LITER 16V
Page 109 of 184
94
KONTROLLEN

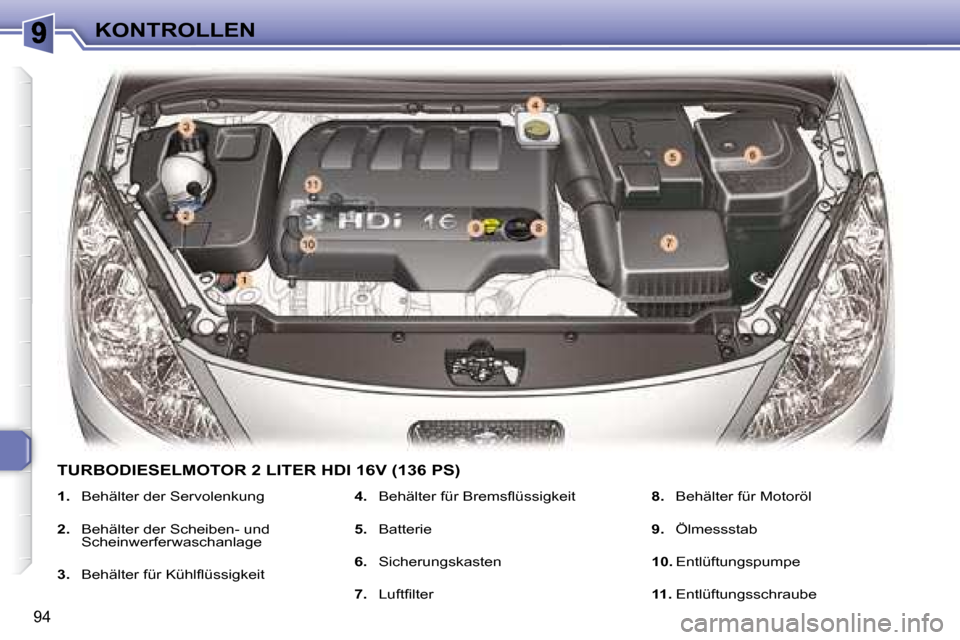

TURBODIESELMOTOR 2 LITER HDI 16V (136 PS)
1. Behälter der Servolenkung
2. Behälter der Scheiben- und
Scheinwerferwaschanlage
3. B e h ä l t e r f ü r K ü h l l ü s s i g k e i t
4. B e h ä l t e r f ü r B r e m s l ü s s i g k e i t
5. Batterie
6. Sicherungskasten
7. L u f t i l t e r
8. Behälter für Motoröl
9. Ölmessstab
10. Entlüftungspumpe
11. Entlüftungsschraube
Page 110 of 184

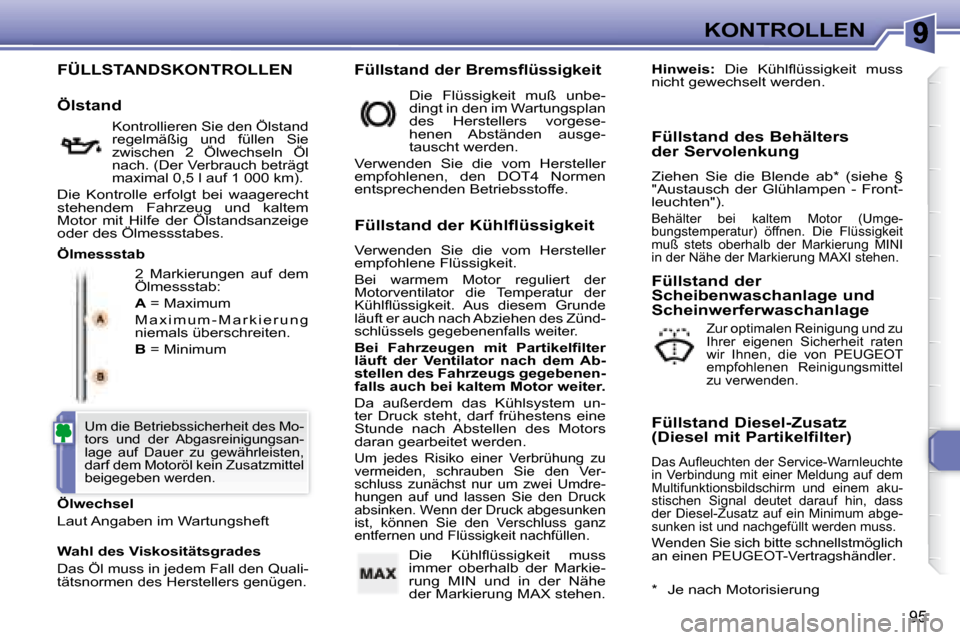

95
KONTROLLEN
FÜLLSTANDSKONTROLLEN
2 Markierungen auf dem
Ölmessstab:
A = Maximum
M a x i m u m - M a r k i e r u n g
niemals überschreiten.
B = Minimum
Ölwechsel
Laut Angaben im Wartungsheft Füllstand des Behälters
der Servolenkung
Ziehen Sie die Blende ab * (siehe §
"Austausch der Glühlampen - Front-
leuchten").
Behälter bei kaltem Motor (Umge-
bungstemperatur) öffnen. Die Flüssigkeit
muß stets oberhalb der Markierung MINI
in der Nähe der Markierung MAXI stehen.
Ölmessstab
Füllstand der Kühlflüssigkeit
Verwenden Sie die vom Hersteller
empfohlene Flüssigkeit.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
K ü h l l ü s s i g k e i t . A u s d i e s e m G r u n d e
läuft er auch nach Abziehen des Zünd-
schlüssels gegebenenfalls weiter.
B e i F a h r z e u g e n m i t P a r t i k e l i l t e r
läuft der Ventilator nach dem Ab-
stellen des Fahrzeugs gegebenen-
falls auch bei kaltem Motor weiter.
Da außerdem das Kühlsystem un-
ter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors
daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Ver-
schluss zunächst nur um zwei Umdre-
hungen auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken
ist, können Sie den Verschluss ganz
entfernen und Flüssigkeit nachfüllen
. Füllstand der
Scheibenwaschanlage und
Scheinwerferwaschanlage
Füllstand Diesel-Zusatz
(Diesel mit Partikelfilter)
D a s A u l e u c h t e n d e r S e r v i c e - W a r n l e u c h t e
in Verbindung mit einer Meldung auf dem
Multifunktionsbildschirm und einem aku-
stischen Signal deutet darauf hin, dass
der Diesel-Zusatz auf ein Minimum abge-
sunken ist und nachgefüllt werden muss.
Wenden Sie sich bitte schnellstmöglich
an einen PEUGEOT-Vertragshändler.
Füllstand der Bremsflüssigkeit
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den Quali-
tätsnormen des Herstellers genügen.
Ölstand
Hinweis: D i e K ü h l l ü s s i g k e i t m u s s
nicht gewechselt werden.
D i e K ü h l l ü s s i g k e i t m u s s
immer oberhalb der Markie-
rung MIN und in der Nähe
der Markierung MAX stehen. Die Flüssigkeit muß unbe-
dingt in den im Wartungsplan
des Herstellers vorgese-
henen Abständen ausge-
tauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Kontrollieren Sie den Ölstand
regelmäßig und füllen Sie
zwischen 2 Ölwechseln Öl
nach. (Der Verbrauch beträgt
maximal 0,5 l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe der Ölstandsanzeige
oder des Ölmessstabes.
Zur optimalen Reinigung und zu
Ihrer eigenen Sicherheit raten
wir Ihnen, die von PEUGEOT
empfohlenen Reinigungsmittel
zu verwenden.
Um die Betriebssicherheit des Mo-
tors und der Abgasreinigungsan-
lage auf Dauer zu gewährleisten,
darf dem Motoröl kein Zusatzmittel
beigegeben werden.
* Je nach Motorisierung
Page 111 of 184
i
i
!

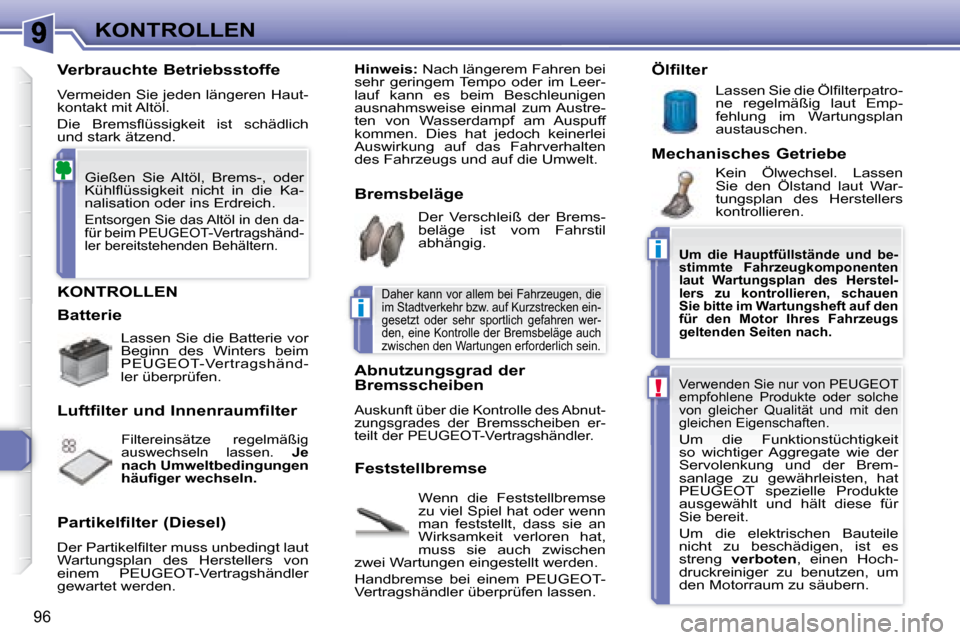

96
KONTROLLEN
KONTROLLEN
Wenn die Feststellbremse
zu viel Spiel hat oder wenn
man feststellt, dass sie an
Wirksamkeit verloren hat,
muss sie auch zwischen
zwei Wartungen eingestellt werden.
Handbremse bei einem PEUGEOT-
Vertragshändler überprüfen lassen.
Luftfilter und Innenraumfilter
Partikelfilter (Diesel)
D e r P a r t i k e l i l t e r m u s s u n b e d i n g t l a u t
Wartungsplan des Herstellers von
einem PEUGEOT-Vertragshändler
gewartet werden. Der Verschleiß der Brems-
beläge ist vom Fahrstil
abhängig.
Abnutzungsgrad der
Bremsscheiben
Auskunft über die Kontrolle des Abnut-
zungsgrades der Bremsscheiben er-
teilt der PEUGEOT-Vertragshändler.
Ölfilter
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Haut-
kontakt mit Altöl.
D i e B r e m s l ü s s i g k e i t i s t s c h ä d l i c h
und stark ätzend.
Hinweis: Nach längerem Fahren bei
sehr geringem Tempo oder im Leer-
lauf kann es beim Beschleunigen
ausnahmsweise einmal zum Austre-
ten von Wasserdampf am Auspuff
kommen. Dies hat jedoch keinerlei
Auswirkung auf das Fahrverhalten
des Fahrzeugs und auf die Umwelt.
Batterie Lassen Sie die Batterie vor
Beginn des Winters beim
PEUGEOT-Vertragshänd-
ler überprüfen.
Filtereinsätze regelmäßig
auswechseln lassen. Je
nach Umweltbedingungen
h ä u i g e r w e c h s e l n
.
Bremsbeläge
Feststellbremse L a s s e n S i e d i e Ö l i l t e r p a t r o -
ne regelmäßig laut Emp-
fehlung im Wartungsplan
austauschen.
Mechanisches Getriebe Kein Ölwechsel. Lassen
Sie den Ölstand laut War-
tungsplan des Herstellers
kontrollieren.
Gießen Sie Altöl, Brems-, oder
K ü h l l ü s s i g k e i t n i c h t i n d i e K a -
nalisation oder ins Erdreich.
Entsorgen Sie das Altöl in den da-
für beim PEUGEOT-Vertragshänd-
ler bereitstehenden Behältern.
Daher kann vor allem bei Fahrzeugen, die
im Stadtverkehr bzw. auf Kurzstrecken ein-
gesetzt oder sehr sportlich gefahren wer-
den, eine Kontrolle der Bremsbeläge auch
zwischen den Wartungen erforderlich sein.
Um die Hauptfüllstände und be-
stimmte Fahrzeugkomponenten
laut Wartungsplan des Herstel-
lers zu kontrollieren, schauen
Sie bitte im Wartungsheft auf den
für den Motor Ihres Fahrzeugs
geltenden Seiten nach.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit den
gleichen Eigenschaften.
Um die Funktionstüchtigkeit
so wichtiger Aggregate wie der
Servolenkung und der Brem-
sanlage zu gewährleisten, hat
PEUGEOT spezielle Produkte
ausgewählt und hält diese für
Sie bereit.
Um die elektrischen Bauteile
nicht zu beschädigen, ist es
streng verboten , einen Hoch-
druckreiniger zu benutzen, um
den Motorraum zu säubern.
Page 112 of 184
i
i
!
96
KONTROLLEN
KONTROLLEN
Wenn die Feststellbremse
zu viel Spiel hat oder wenn
man feststellt, dass sie an
Wirksamkeit verloren hat,
muss sie auch zwischen
zwei Wartungen eingestellt werden.
Handbremse bei einem PEUGEOT-
Vertragshändler überprüfen lassen.
Luftfilter und Innenraumfilter
Partikelfilter (Diesel)
D e r P a r t i k e l i l t e r m u s s u n b e d i n g t l a u t
Wartungsplan des Herstellers von
einem PEUGEOT-Vertragshändler
gewartet werden. Der Verschleiß der Brems-
beläge ist vom Fahrstil
abhängig.
Abnutzungsgrad der
Bremsscheiben
Auskunft über die Kontrolle des Abnut-
zungsgrades der Bremsscheiben er-
teilt der PEUGEOT-Vertragshändler.
Ölfilter
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Haut-
kontakt mit Altöl.
D i e B r e m s l ü s s i g k e i t i s t s c h ä d l i c h
und stark ätzend.
Hinweis: Nach längerem Fahren bei
sehr geringem Tempo oder im Leer-
lauf kann es beim Beschleunigen
ausnahmsweise einmal zum Austre-
ten von Wasserdampf am Auspuff
kommen. Dies hat jedoch keinerlei
Auswirkung auf das Fahrverhalten
des Fahrzeugs und auf die Umwelt.
Batterie Lassen Sie die Batterie vor
Beginn des Winters beim
PEUGEOT-Vertragshänd-
ler überprüfen.
Filtereinsätze regelmäßig
auswechseln lassen. Je
nach Umweltbedingungen
h ä u i g e r w e c h s e l n
.
Bremsbeläge
Feststellbremse L a s s e n S i e d i e Ö l i l t e r p a t r o -
ne regelmäßig laut Emp-
fehlung im Wartungsplan
austauschen.
Mechanisches Getriebe Kein Ölwechsel. Lassen
Sie den Ölstand laut War-
tungsplan des Herstellers
kontrollieren.
Gießen Sie Altöl, Brems-, oder
K ü h l l ü s s i g k e i t n i c h t i n d i e K a -
nalisation oder ins Erdreich.
Entsorgen Sie das Altöl in den da-
für beim PEUGEOT-Vertragshänd-
ler bereitstehenden Behältern.
Daher kann vor allem bei Fahrzeugen, die
im Stadtverkehr bzw. auf Kurzstrecken ein-
gesetzt oder sehr sportlich gefahren wer-
den, eine Kontrolle der Bremsbeläge auch
zwischen den Wartungen erforderlich sein.
Um die Hauptfüllstände und be-
stimmte Fahrzeugkomponenten
laut Wartungsplan des Herstel-
lers zu kontrollieren, schauen
Sie bitte im Wartungsheft auf den
für den Motor Ihres Fahrzeugs
geltenden Seiten nach.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit den
gleichen Eigenschaften.
Um die Funktionstüchtigkeit
so wichtiger Aggregate wie der
Servolenkung und der Brem-
sanlage zu gewährleisten, hat
PEUGEOT spezielle Produkte
ausgewählt und hält diese für
Sie bereit.
Um die elektrischen Bauteile
nicht zu beschädigen, ist es
streng verboten , einen Hoch-
druckreiniger zu benutzen, um
den Motorraum zu säubern.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
