ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU36960

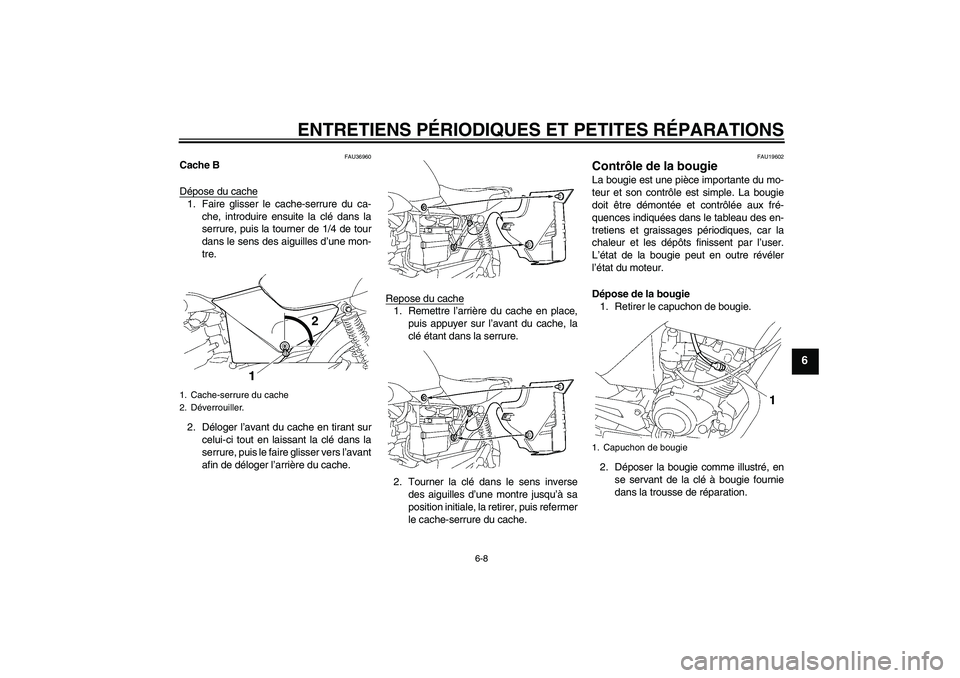

Cache B
Dépose du cache1. Faire glisser le cache-serrure du ca-
che, introduire ensuite la clé dans la
serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une mon-
tre.
2. Déloger l’avant du cache en tirant sur
celui-ci tout en laissant la clé dans la
serrure, puis le faire glisser vers l’avant
afin de déloger l’arrière du cache.Repose du cache
1. Remettre l’arrière du cache en place,
puis appuyer sur l’avant du cache, la
clé étant dans la serrure.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure du cache.
FAU19602
Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
1. Cache-serrure du cache
2. Déverrouiller.
1. Capuchon de bougie
U3D9F0F0.book Page 8 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6

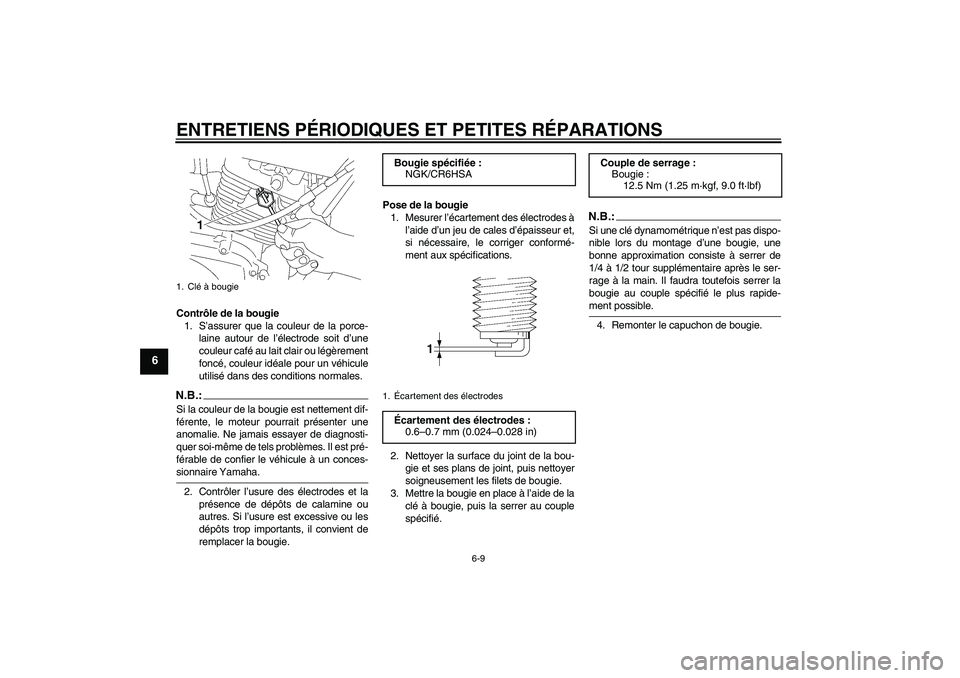

Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode soit d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.N.B.:Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.Pose de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
1. Clé à bougie
Bougie spécifiée :
NGK/CR6HSA1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3D9F0F0.book Page 9 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
FAU37170

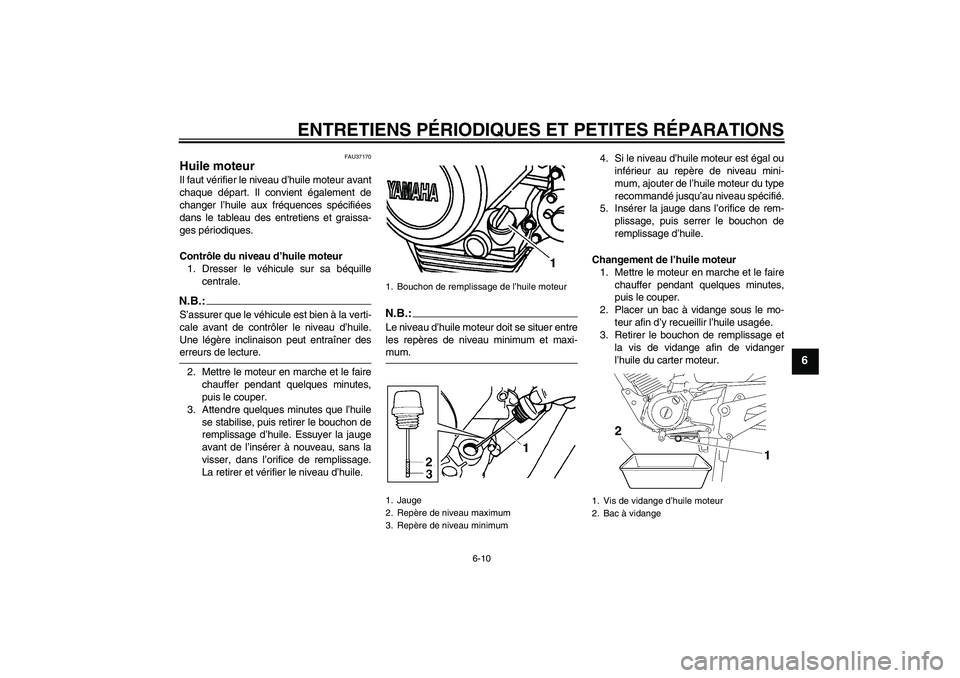

Huile moteur Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.4. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.1. Bouchon de remplissage de l’huile moteur
1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Vis de vidange d’huile moteur
2. Bac à vidange
U3D9F0F0.book Page 10 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6

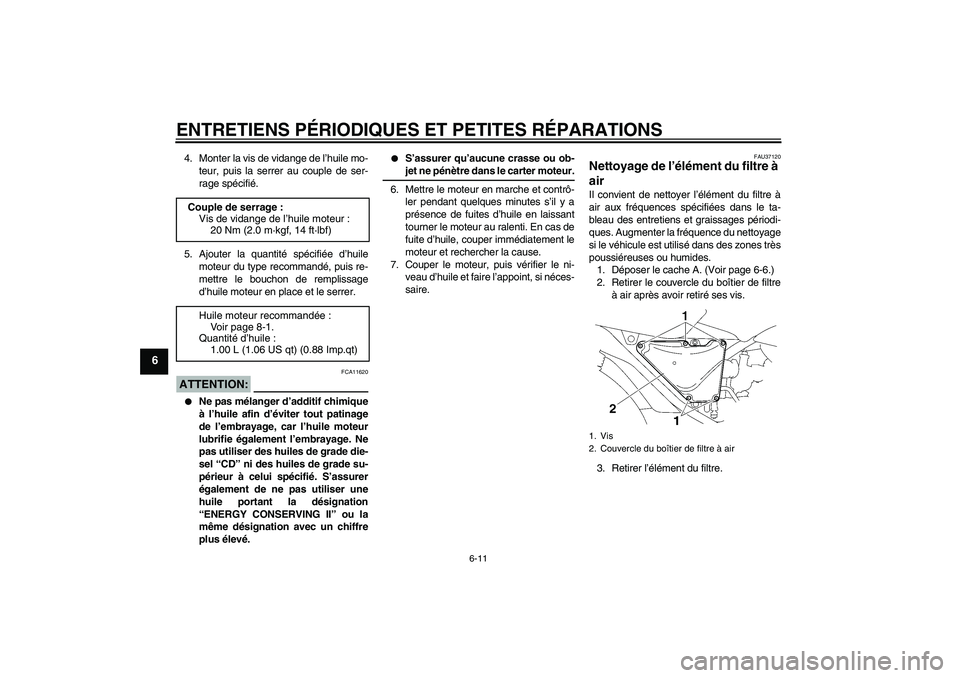

4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
5. Ajouter la quantité spécifiée d’huile
moteur du type recommandé, puis re-
mettre le bouchon de remplissage
d’huile moteur en place et le serrer.ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
6. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU37120
Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Déposer le cache A. (Voir page 6-6.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Retirer l’élément du filtre. Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
1.00 L (1.06 US qt) (0.88 Imp.qt)1. Vis
2. Couvercle du boîtier de filtre à air
U3D9F0F0.book Page 11 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6

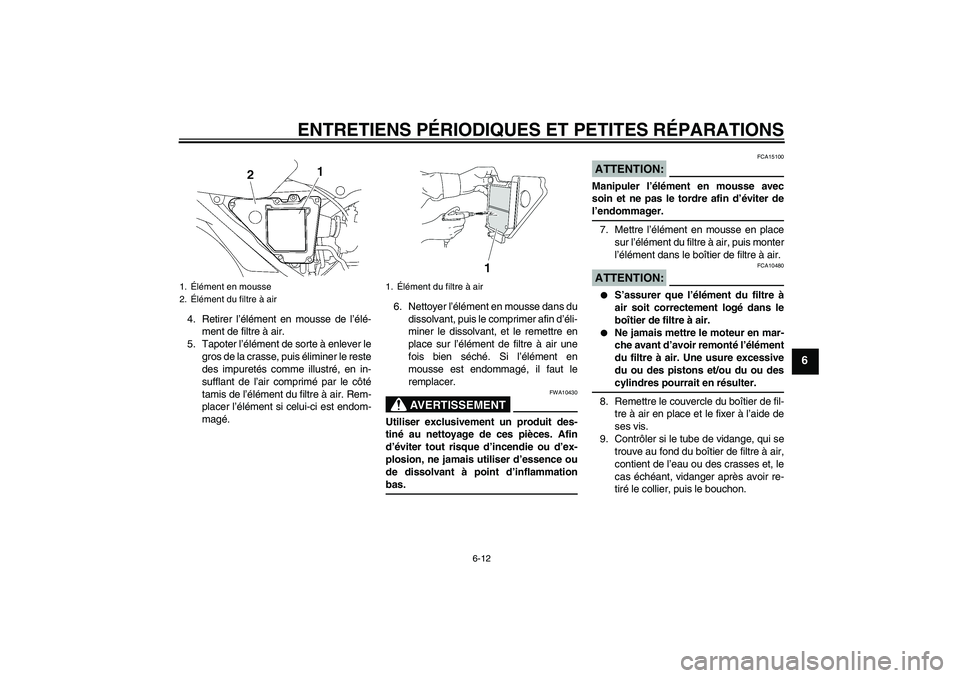

4. Retirer l’élément en mousse de l’élé-
ment de filtre à air.
5. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés comme illustré, en in-
sufflant de l’air comprimé par le côté
tamis de l’élément du filtre à air. Rem-
placer l’élément si celui-ci est endom-
magé.6. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant, et le remettre en
place sur l’élément de filtre à air une
fois bien séché. Si l’élément en
mousse est endommagé, il faut le
remplacer.
AVERTISSEMENT
FWA10430
Utiliser exclusivement un produit des-
tiné au nettoyage de ces pièces. Afin
d’éviter tout risque d’incendie ou d’ex-
plosion, ne jamais utiliser d’essence ou
de dissolvant à point d’inflammationbas.
ATTENTION:
FCA15100
Manipuler l’élément en mousse avec
soin et ne pas le tordre afin d’éviter del’endommager.
7. Mettre l’élément en mousse en place
sur l’élément du filtre à air, puis monter
l’élément dans le boîtier de filtre à air.ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
8. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
9. Contrôler si le tube de vidange, qui se
trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses et, le
cas échéant, vidanger après avoir re-
tiré le collier, puis le bouchon.
1.Élément en mousse
2.Élément du filtre à air
1.Élément du filtre à air
U3D9F0F0.book Page 12 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6

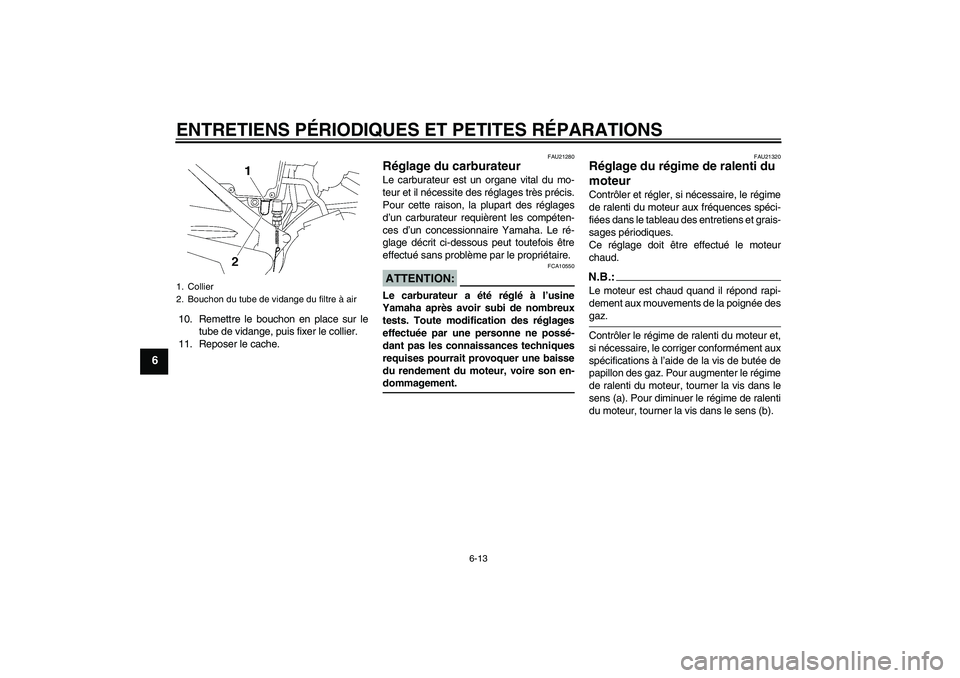

10. Remettre le bouchon en place sur le
tube de vidange, puis fixer le collier.
11. Reposer le cache.
FAU21280
Réglage du carburateur Le carburateur est un organe vital du mo-
teur et il nécessite des réglages très précis.
Pour cette raison, la plupart des réglages
d’un carburateur requièrent les compéten-
ces d’un concessionnaire Yamaha. Le ré-
glage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION:
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-dommagement.
FAU21320
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de butée de
papillon des gaz. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
1. Collier
2. Bouchon du tube de vidange du filtre à airU3D9F0F0.book Page 13 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6

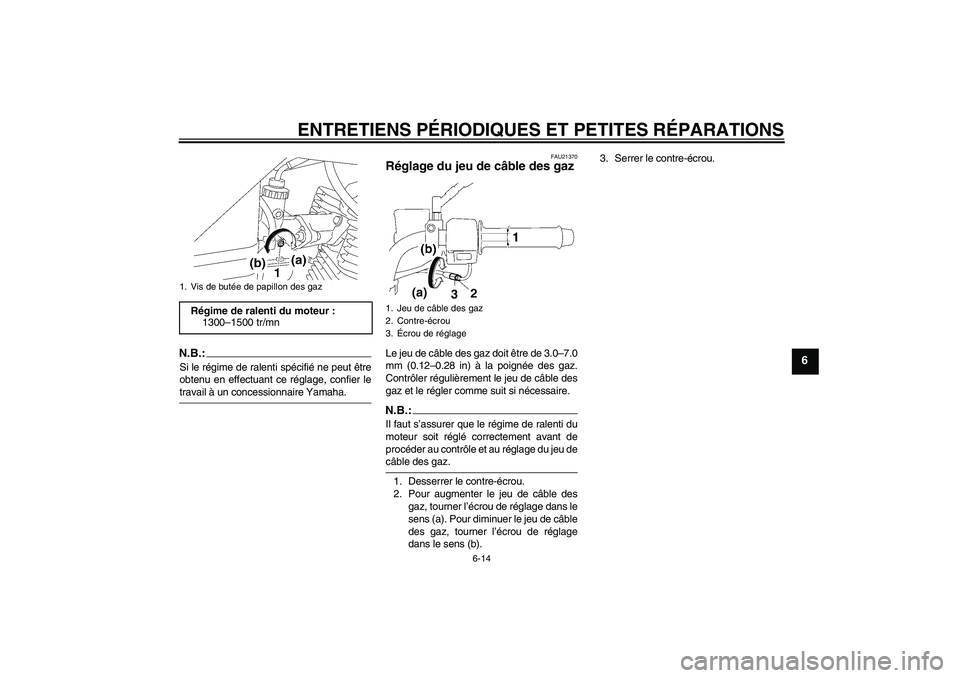

N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21370
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–7.0
mm (0.12–0.28 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et le régler comme suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du
moteur soit réglé correctement avant de
procéder au contrôle et au réglage du jeu decâble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans le
sens (a). Pour diminuer le jeu de câble
des gaz, tourner l’écrou de réglage
dans le sens (b).3. Serrer le contre-écrou.
1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1300–1500 tr/mn
1. Jeu de câble des gaz
2. Contre-écrou
3.Écrou de réglage
U3D9F0F0.book Page 14 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU21401

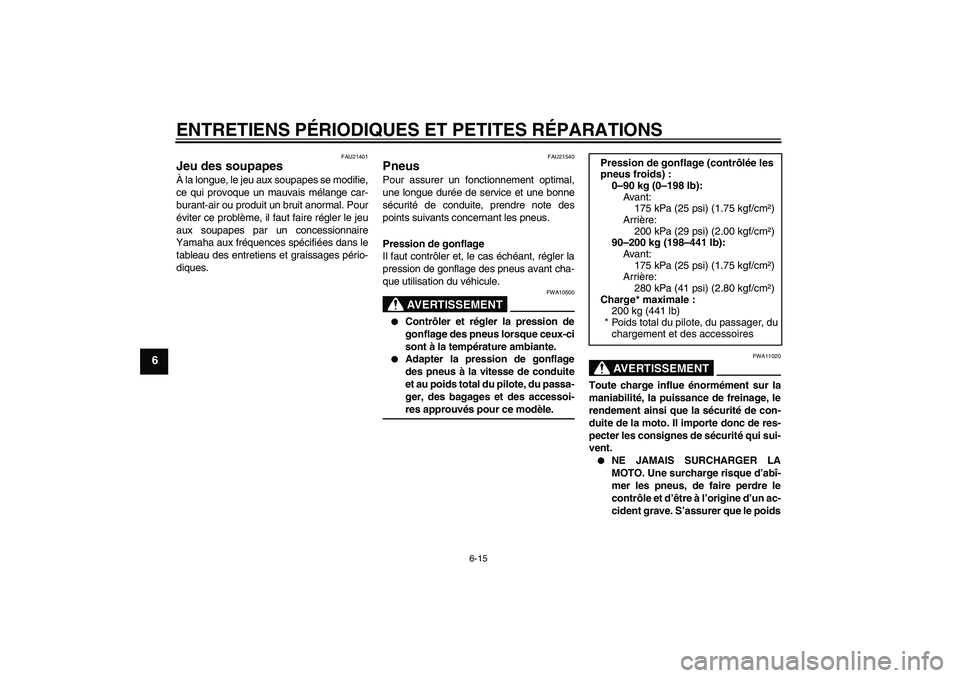

Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21540
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre le
contrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm²)
90–200 kg (198–441 lb):
Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
280 kPa (41 psi) (2.80 kgf/cm²)
Charge* maximale :
200 kg (441 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
chapter6 Page 15 Friday, January 7, 2005 3:53 PM
