10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1978 mm (77.9 in)
Largeur hors-tout:
1063 mm (41.9 in)
Hauteur hors-tout:
1095 mm (43.1 in)
Hauteur de la selle:
840 mm (33.1 in)
Empattement:
1233 mm (48.5 in)
Garde au sol:
220 mm (8.66 in)
Rayon de braquage minimal:
3000 mm (118.1 in)Poids:Avec huile et carburant:
250.0 kg (551 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
79.7 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement liquide, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
421.0 cm³ (25.69 cu.in)
Alésage × course:
84.5 × 75.0 mm (3.33 × 2.95 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
U3C260F0.book Page 1 Thursday, August 4, 2005 2:35 PM

10-2
10
Huile de moteur:Type:
SAE5W30 ou SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt) (2.02 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.40 L (2.54 US qt) (2.11 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE80API GL-4
Quantité:
0.23 L (0.24 US qt) (0.20 Imp.qt)
Huile de différentiel:Type:
Huile pour engrenage hypoïde SAE80API GL-4
Quantité:
0.35 L (0.37 US qt) (0.31 Imp.qt)Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.32 L (1.40 US qt) (1.16 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
14.5 L (3.83 US gal) (3.19 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U3C260F0.book Page 2 Thursday, August 4, 2005 2:35 PM

10-3
10
Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
38/23 (1.652)
Marche arrière:
29/17 (1.706)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
19.3 mm (0.76 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 8R12Fabricant/modèle:
MAXXIS/M937
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 10R12
Fabricant/modèle:
MAXXIS/M938Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
40 kPa (5.8 psi) (0.40 kgf/cm²)
Arrière:
40 kPa (5.8 psi) (0.40 kgf/cm²)
Minimum:
Avant:
37 kPa (5.3 psi) (0.37 kgf/cm²)
Arrière:
37 kPa (5.3 psi) (0.37 kgf/cm²)
Maximum:
Avant:
43 kPa (6.2 psi) (0.43 kgf/cm²)
Arrière:
43 kPa (6.2 psi) (0.43 kgf/cm²)
U3C260F0.book Page 3 Thursday, August 4, 2005 2:35 PM

10-4
10
Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche et au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160.0 mm (6.30 in)
Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180.0 mm (7.09 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30 W/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
LED
Témoin de marche arrière:
LED
U3C260F0.book Page 4 Thursday, August 4, 2005 2:35 PM

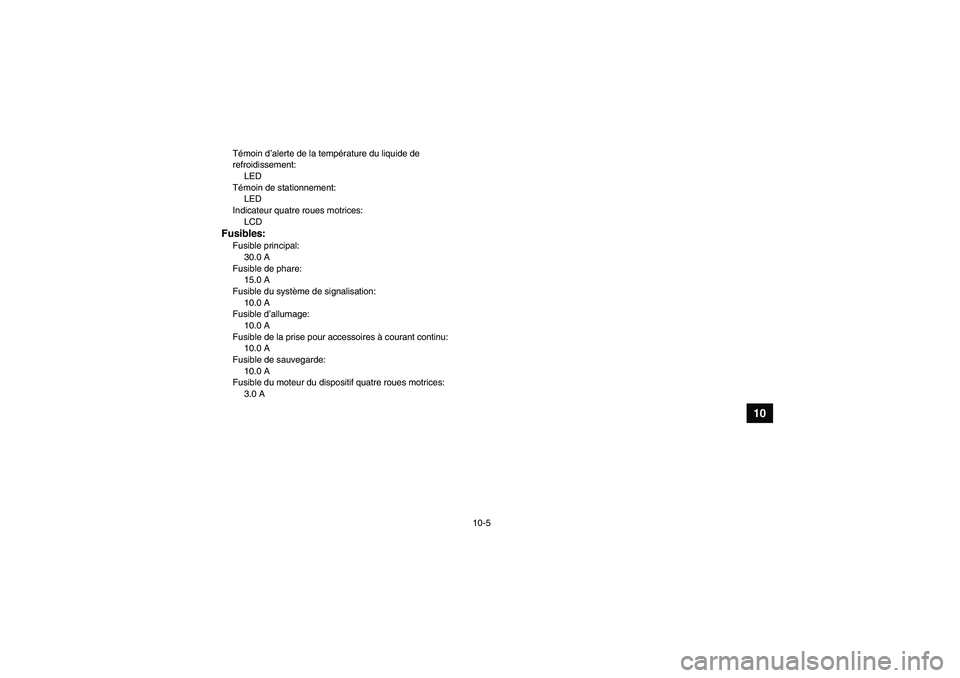

10-5
10
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement:
LED
Indicateur quatre roues motrices:
LCDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
3.0 A
U3C260F0.book Page 5 Thursday, August 4, 2005 2:35 PM

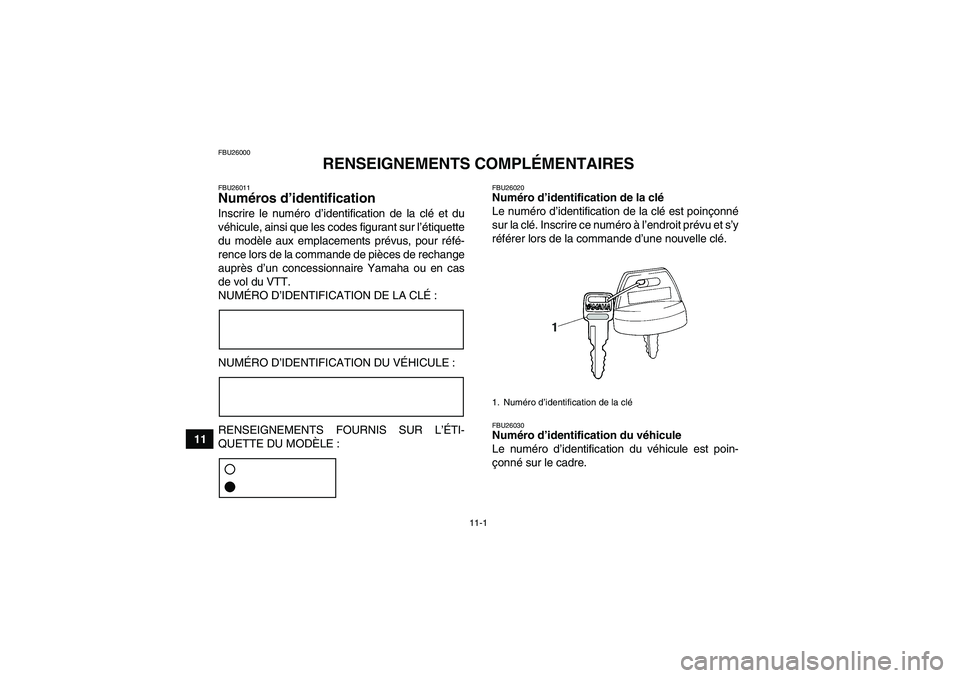

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3C260F0.book Page 1 Thursday, August 4, 2005 2:35 PM

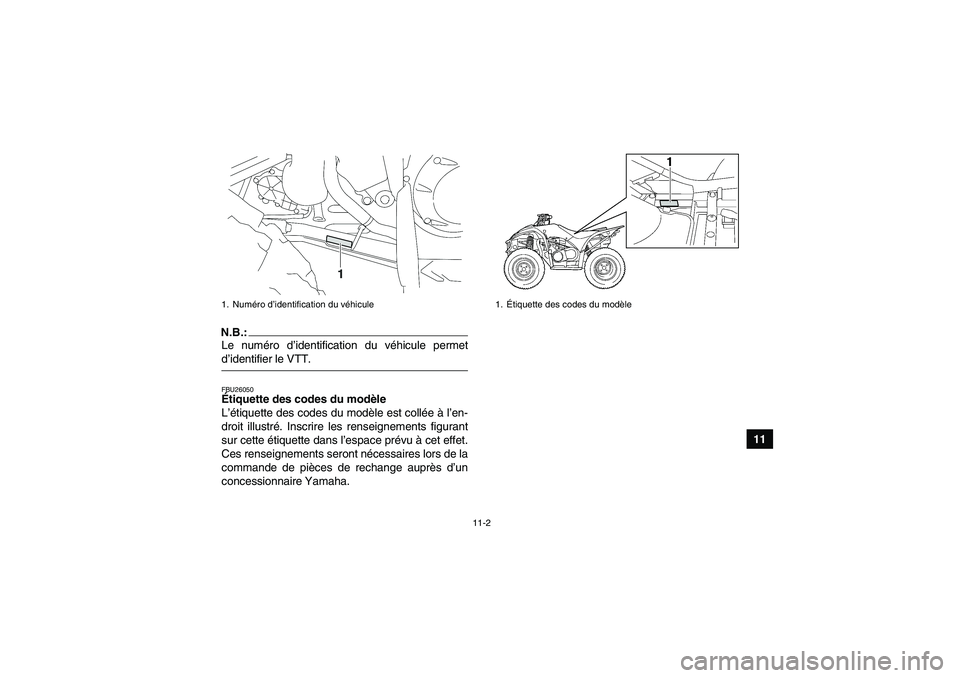

11-2
11
N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U3C260F0.book Page 2 Thursday, August 4, 2005 2:35 PM

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-17
Amortisseurs avant, réglage ........................................ 4-16BBatterie ......................................................................... 8-47
Bougie, contrôle ........................................................... 8-16CCâble des gaz, réglage du jeu ..................................... 8-37
Câbles, contrôle et lubrification .................................... 8-45
Caches et carénages, dépose et repose ....................... 8-9
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-10, 5-4
Carburateur, réglage .................................................... 8-35
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-4
Commutateur du mode de traction ................................. 4-5
Compartiment de rangement ....................................... 4-14
Compteur de vitesse ...................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-44
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-4
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-35
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-34
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-5EÉclairage, commutateur général .................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretiens et graissages périodiques, tableau ............... 8-3
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-53
Filtre à air, nettoyage de l’élément ............................... 8-32
Frein arrière, levier et pédale ......................................... 4-8
Frein arrière, réglage du levier et contrôle de la
pédale ........................................................................ 8-42
Frein avant, contrôle de la garde du levier ................... 8-41
Frein avant, levier ........................................................... 4-8
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle des plaquettes ........... 8-38
Freins, changement du liquide ..................................... 8-41
Freins, contrôle du niveau du liquide ........................... 8-39
Fusées, lubrification des axes ...................................... 8-47
Fusées, lubrification des pivots .................................... 8-47
Fusibles, remplacement ............................................... 8-49HHuile de couple conique arrière ............................ 5-4, 8-22
Huile de différentiel ........................................................ 5-4
Huile de différentiel, changement ................................. 8-25
