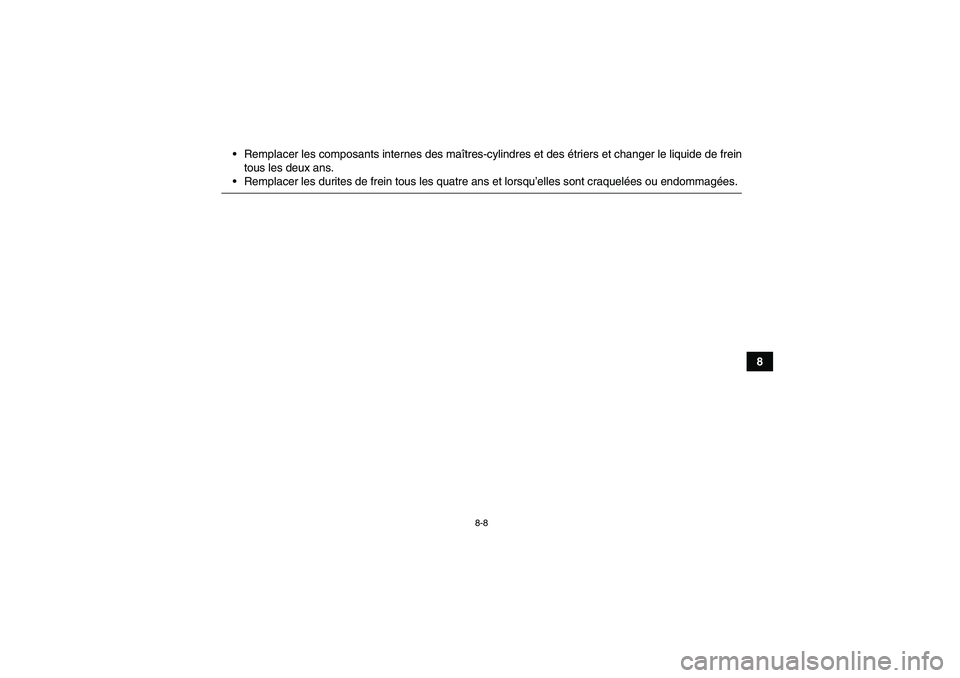

8 Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U3C260F0.book Page 8 Thursday, August 4, 2005 2:35 PM

8-9
8

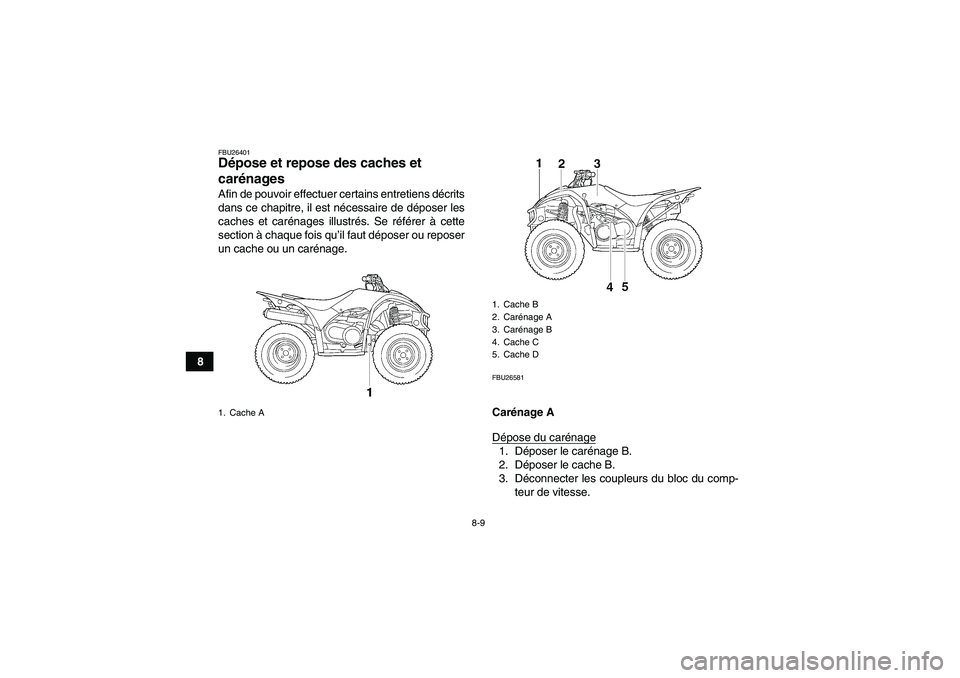

FBU26401Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens décrits
dans ce chapitre, il est nécessaire de déposer les
caches et carénages illustrés. Se référer à cette
section à chaque fois qu’il faut déposer ou reposer
un cache ou un carénage.
FBU26581Carénage A
Dépose du carénage1. Déposer le carénage B.
2. Déposer le cache B.
3. Déconnecter les coupleurs du bloc du comp-
teur de vitesse.
1. Cache A
1. Cache B
2. Carénage A
3. Carénage B
4. Cache C
5. Cache D
U3C260F0.book Page 9 Thursday, August 4, 2005 2:35 PM

8-10

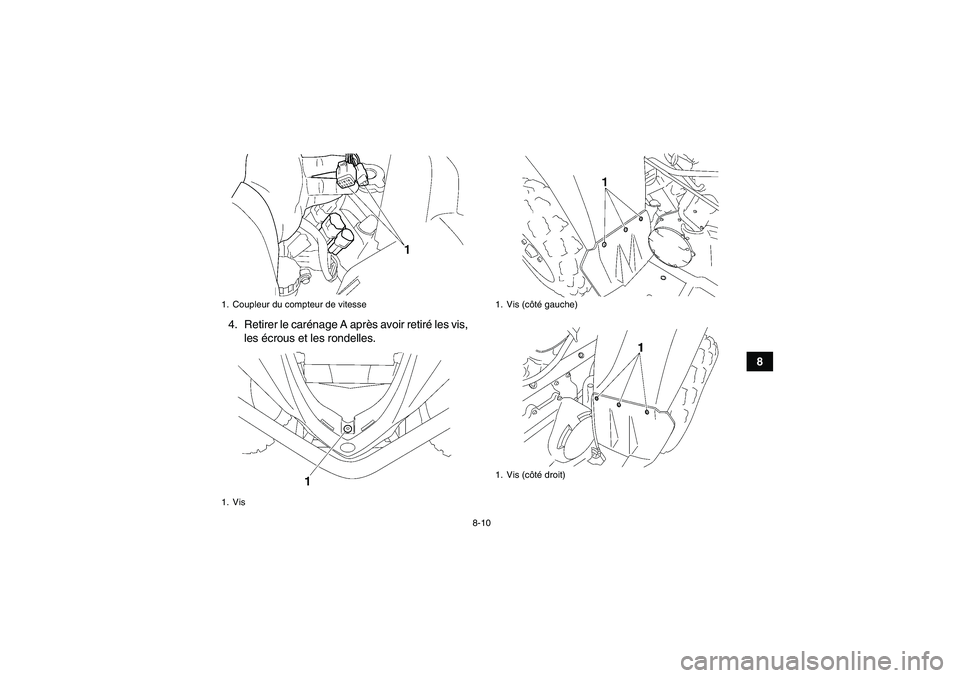

8 4. Retirer le carénage A après avoir retiré les vis,
les écrous et les rondelles.
1. Coupleur du compteur de vitesse
1. Vis
1. Vis (côté gauche)
1. Vis (côté droit)
U3C260F0.book Page 10 Thursday, August 4, 2005 2:35 PM

8-11
8Repose du carénage
1. Connecter les coupleurs du bloc du compteur
de vitesse.
2. Mettre le carénage A en place et le fixer à
l’aide des vis, des écrous et des rondelles.
3. Reposer le cache B.
4. Reposer le carénage B.

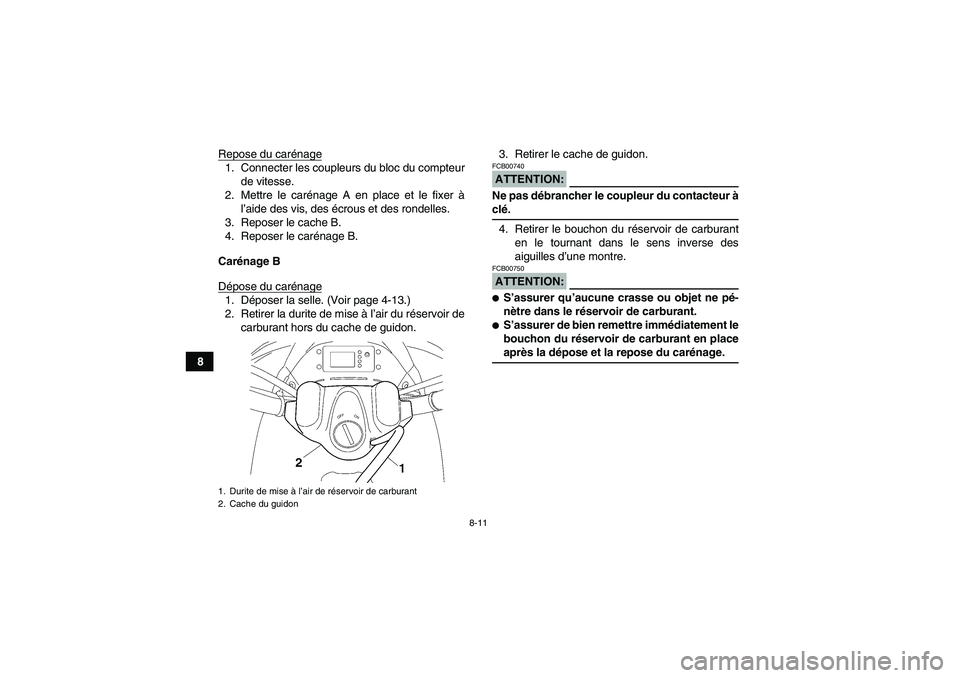

Carénage B
Dépose du carénage1. Déposer la selle. (Voir page 4-13.)
2. Retirer la durite de mise à l’air du réservoir de
carburant hors du cache de guidon.3. Retirer le cache de guidon.
ATTENTION:FCB00740Ne pas débrancher le coupleur du contacteur àclé.
4. Retirer le bouchon du réservoir de carburant
en le tournant dans le sens inverse des
aiguilles d’une montre.ATTENTION:FCB00750
S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le réservoir de carburant.
S’assurer de bien remettre immédiatement le
bouchon du réservoir de carburant en placeaprès la dépose et la repose du carénage.
1. Durite de mise à l’air de réservoir de carburant
2. Cache du guidonU3C260F0.book Page 11 Thursday, August 4, 2005 2:35 PM

8-12

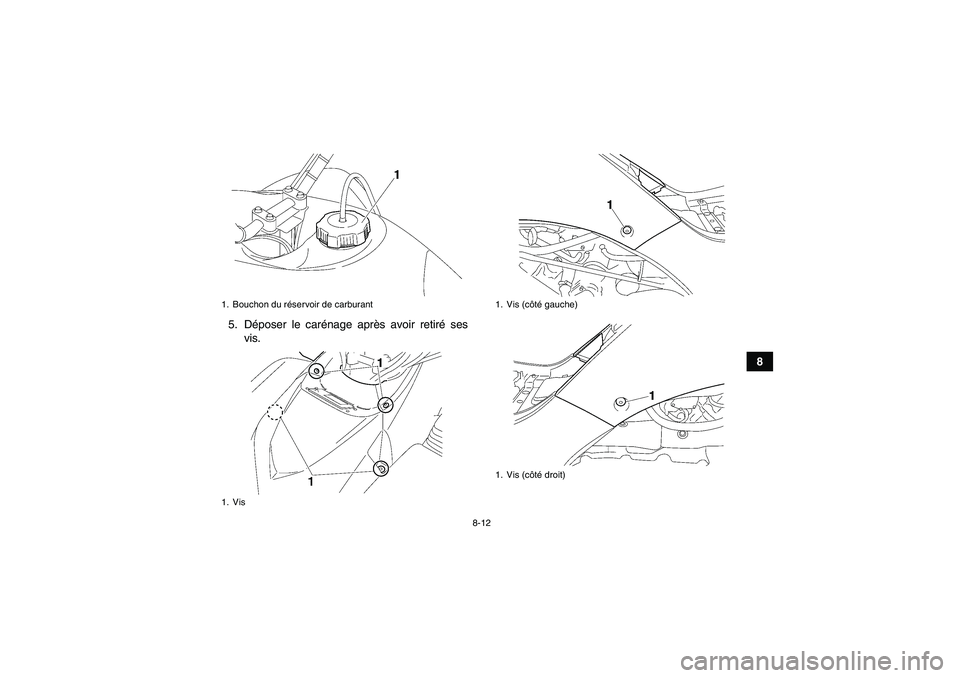

8 5. Déposer le carénage après avoir retiré ses
vis.
1. Bouchon du réservoir de carburant
1. Vis
1. Vis (côté gauche)
1. Vis (côté droit)
U3C260F0.book Page 12 Thursday, August 4, 2005 2:35 PM

8-13

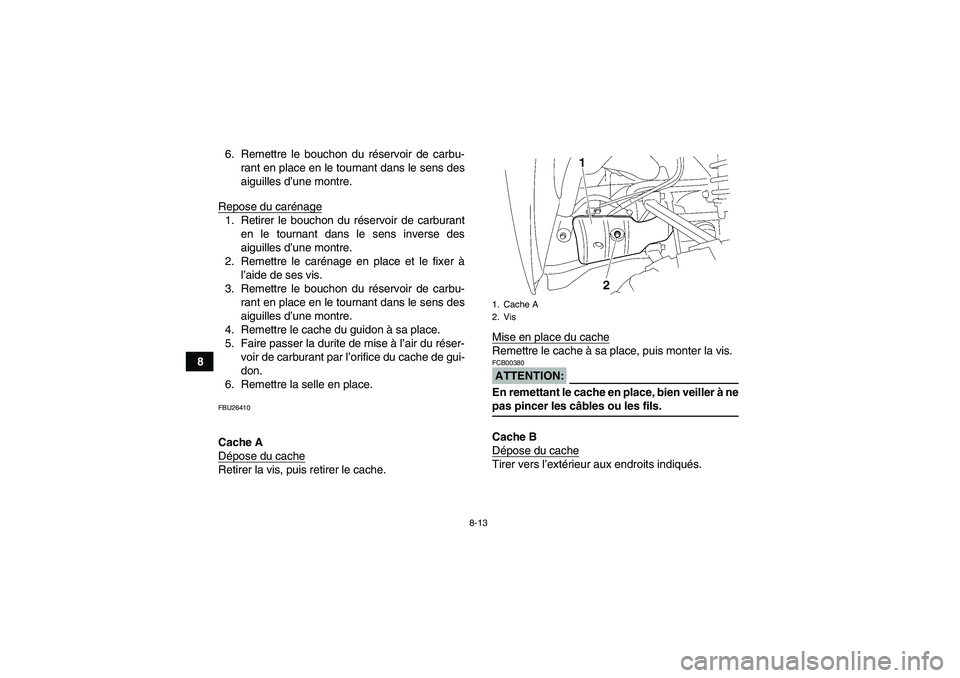

86. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
Repose du carénage
1. Retirer le bouchon du réservoir de carburant
en le tournant dans le sens inverse des
aiguilles d’une montre.
2. Remettre le carénage en place et le fixer à
l’aide de ses vis.
3. Remettre le bouchon du réservoir de carbu-
rant en place en le tournant dans le sens des
aiguilles d’une montre.
4. Remettre le cache du guidon à sa place.
5. Faire passer la durite de mise à l’air du réser-
voir de carburant par l’orifice du cache de gui-
don.
6. Remettre la selle en place.FBU26410Cache A
Dépose du cacheRetirer la vis, puis retirer le cache.Mise en place du cache
Remettre le cache à sa place, puis monter la vis.ATTENTION:FCB00380En remettant le cache en place, bien veiller à nepas pincer les câbles ou les fils.
Cache B
Dépose du cacheTirer vers l’extérieur aux endroits indiqués.1. Cache A
2. Vis
U3C260F0.book Page 13 Thursday, August 4, 2005 2:35 PM

8-14

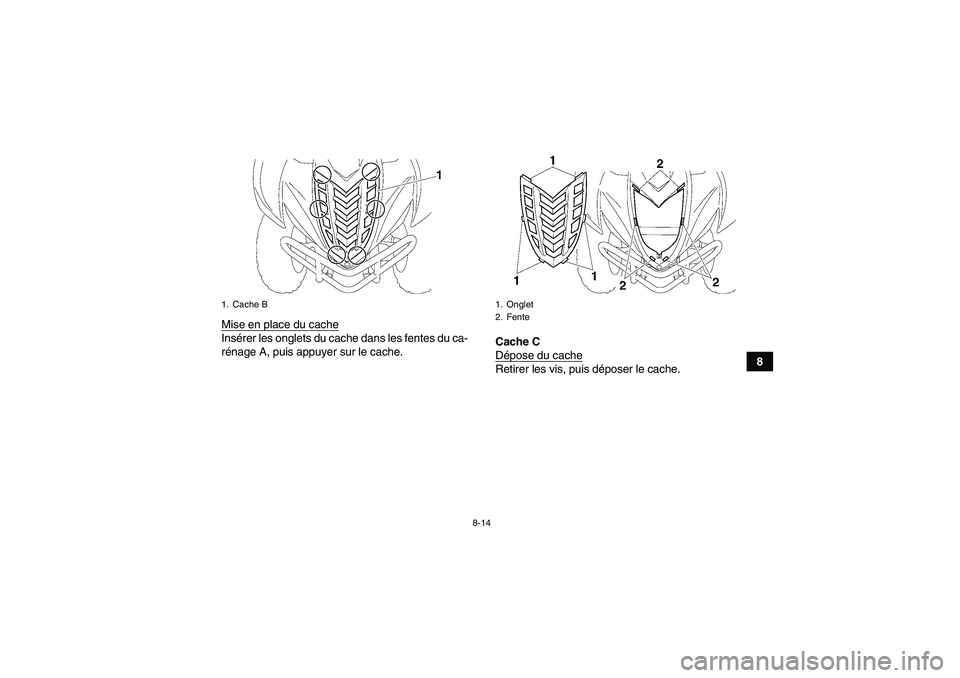

8 Mise en place du cache
Insérer les onglets du cache dans les fentes du ca-
rénage A, puis appuyer sur le cache.Cache C
Dépose du cache
Retirer les vis, puis déposer le cache.
1. Cache B
1. Onglet
2. Fente
U3C260F0.book Page 14 Thursday, August 4, 2005 2:35 PM

8-15

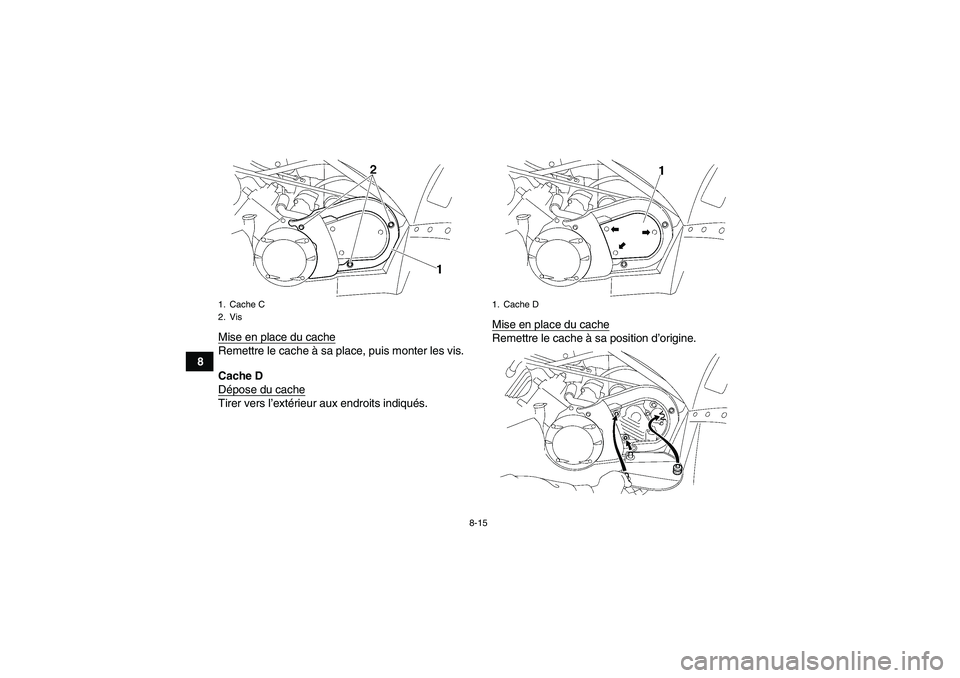

8Mise en place du cache
Remettre le cache à sa place, puis monter les vis.
Cache D
Dépose du cacheTirer vers l’extérieur aux endroits indiqués.Mise en place du cache
Remettre le cache à sa position d’origine.
1. Cache C
2. Vis
1. Cache D
