2006 YAMAHA TMAX Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
2
3
4
5
67
8
9

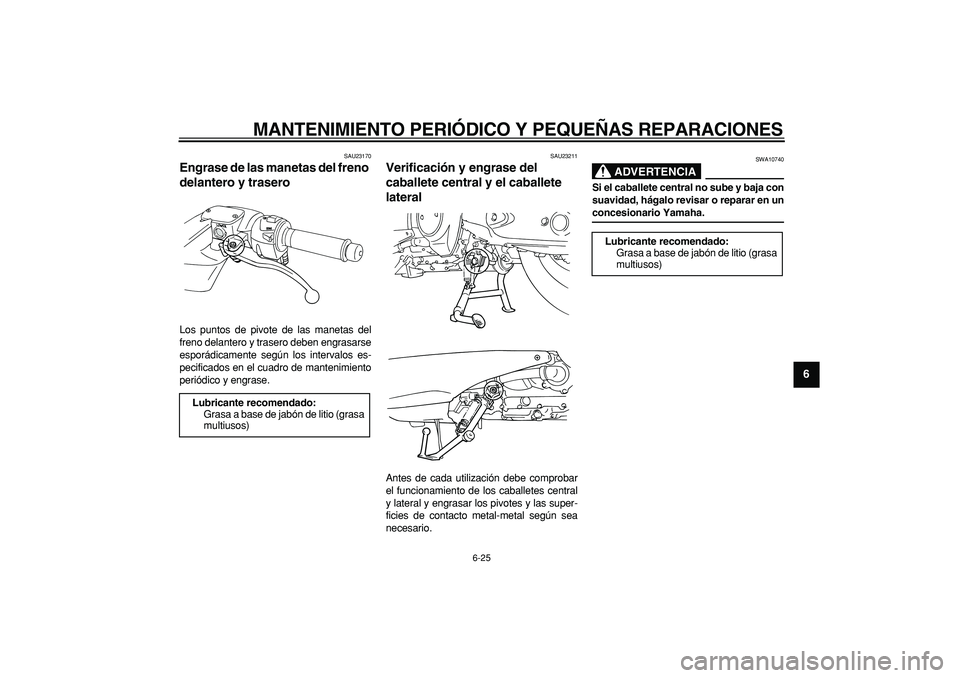

SAU23170
Engrase de las manetas del freno
delantero y trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
SAU23211
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA

SWA10740
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1
2
3
4
5
6
7
8
9

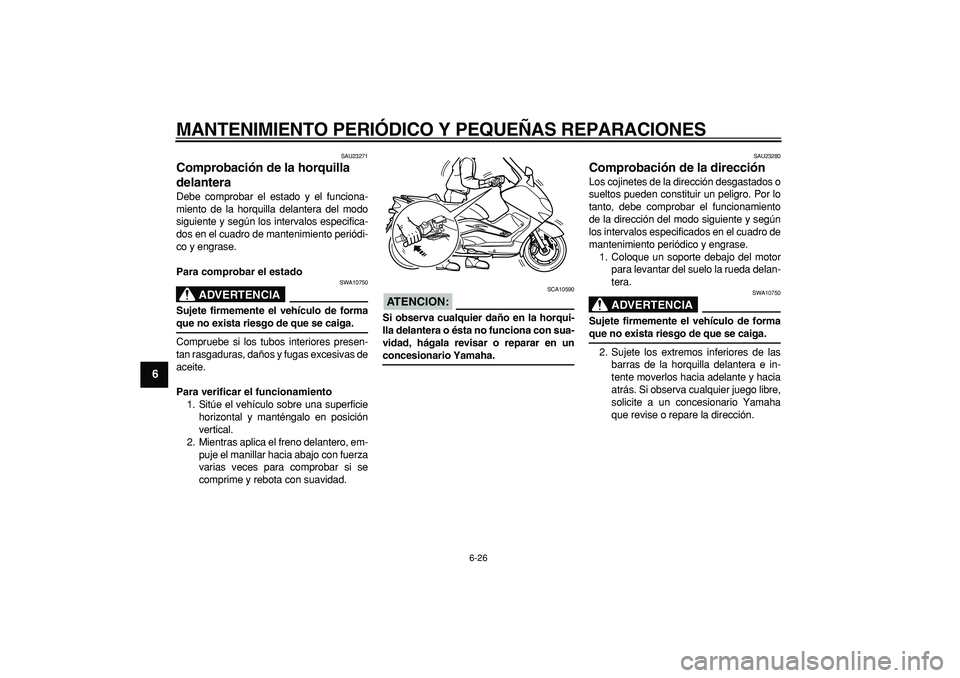

SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con sua-
vidad, hágala revisar o reparar en un
concesionario Yamaha.
SAU23280
Comprobación de la dirección
Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
2
3
4
5
67
8
9

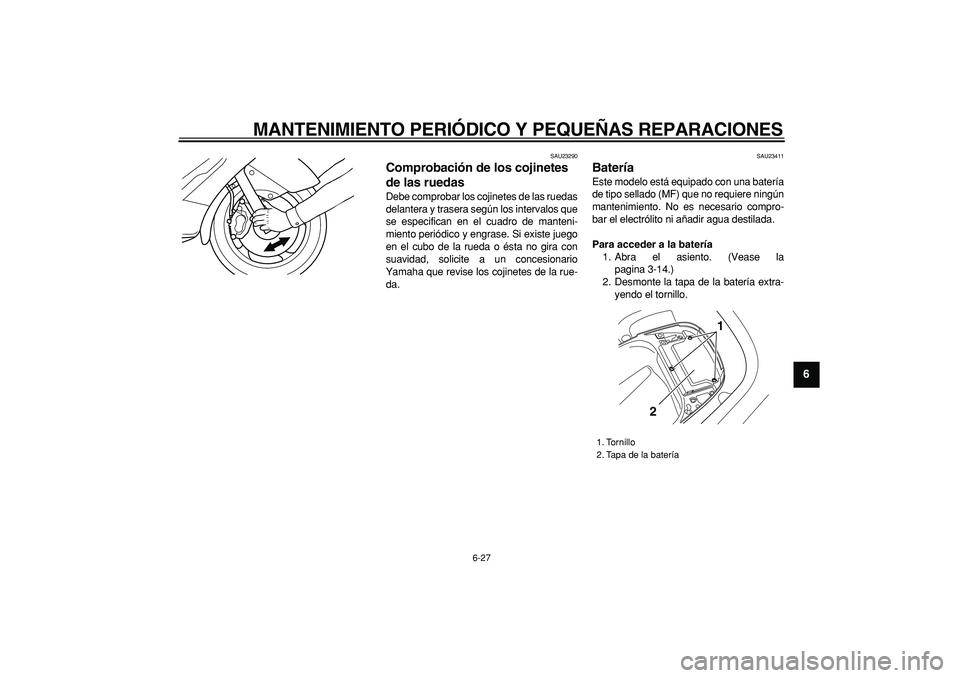

SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23411
Batería
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
Para acceder a la batería
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Desmonte la tapa de la batería extra-
yendo el tornillo.
1. Tornillo
2. Tapa de la batería
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1
2
3
4
5
6
7
8
9

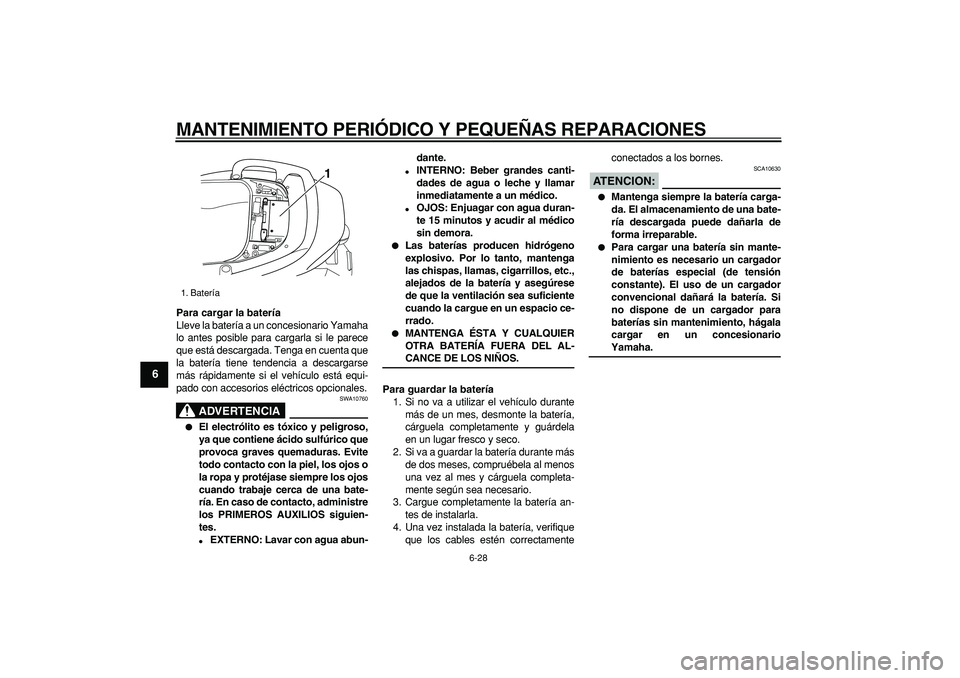

Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamenteconectados a los bornes.
ATENCION:

SCA10630

Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.

Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para
baterías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
1. Batería
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
2
3
4
5
67
8
9

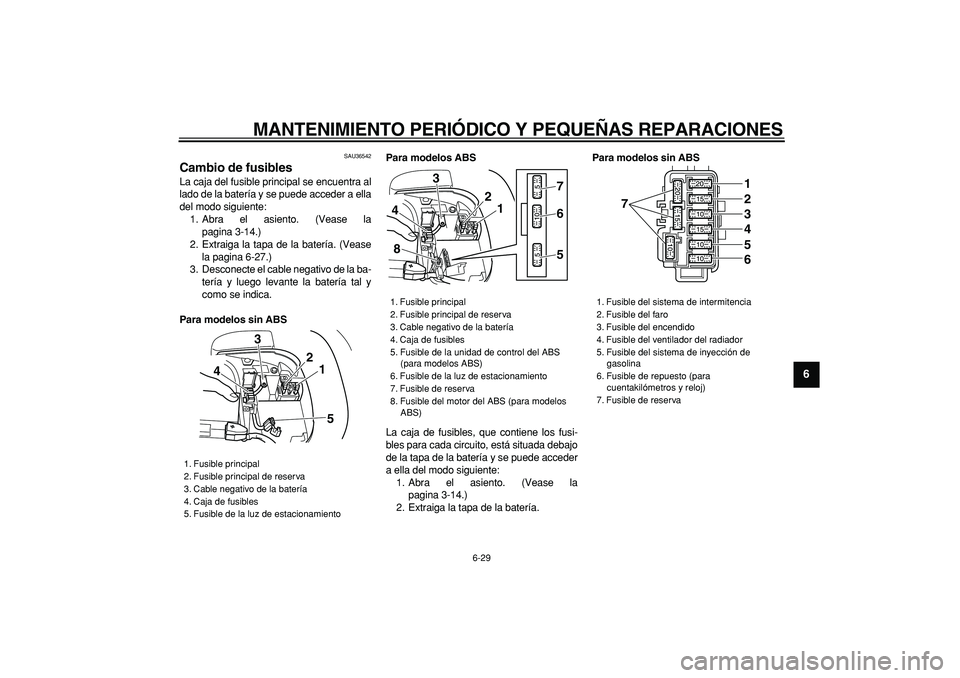

SAU36542
Cambio de fusibles
La caja del fusible principal se encuentra al
lado de la batería y se puede acceder a ella
del modo siguiente:
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Extraiga la tapa de la batería. (Vease
la pagina 6-27.)
3. Desconecte el cable negativo de la ba-
tería y luego levante la batería tal y
como se indica.
Para modelos sin ABSPara modelos ABS
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada debajo
de la tapa de la batería y se puede acceder
a ella del modo siguiente:
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Extraiga la tapa de la batería.
Para modelos sin ABS
1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la luz de estacionamiento
3
2
4
51

1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la unidad de control del ABS
(para modelos ABS)
6. Fusible de la luz de estacionamiento
7. Fusible de reserva
8. Fusible del motor del ABS (para modelos
ABS)
3
2
4
1
8
765

1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible del sistema de inyección de
gasolina
6. Fusible de repuesto (para
cuentakilómetros y reloj)
7. Fusible de reserva
7
123456

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
1
2
3
4
5
6
7
8
9

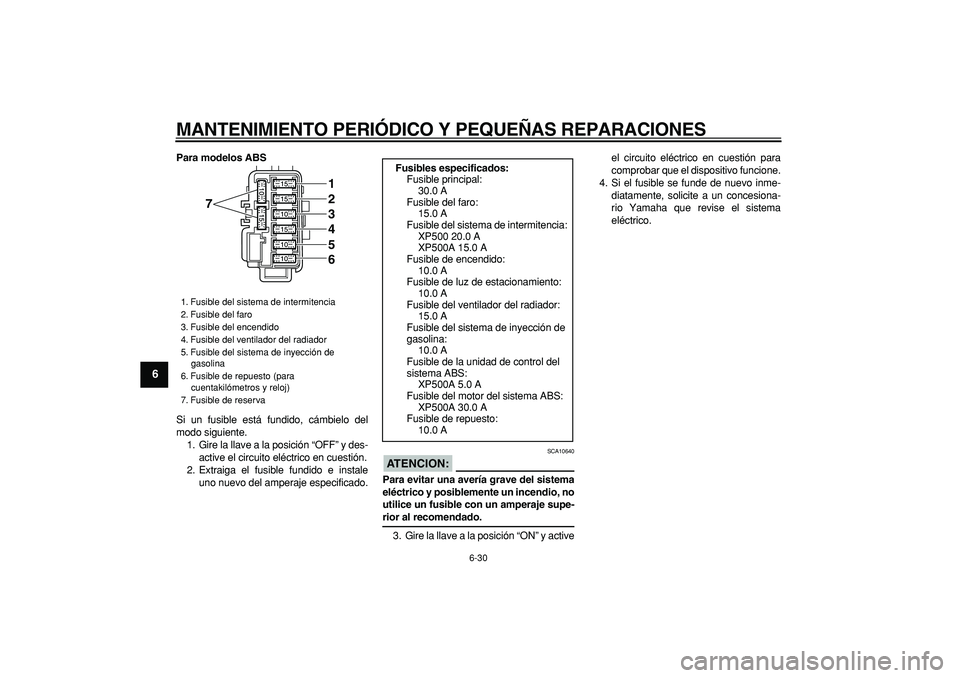

Para modelos ABS
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y activeel circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible del sistema de inyección de
gasolina
6. Fusible de repuesto (para
cuentakilómetros y reloj)
7. Fusible de reserva
7
123456

Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
XP500 20.0 A
XP500A 15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
XP500A 5.0 A
Fusible del motor del sistema ABS:
XP500A 30.0 A
Fusible de repuesto:
10.0 A

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
2
3
4
5
67
8
9

SAU23760
Cambio de la bombilla del faro
Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
2. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
ADVERTENCIA

SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hasta
que se haya enfriado.
3. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
ATENCION:

SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del farocon un trapo humedecido en alcohol o
diluyente.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1
2

1. Portabombillas del faro
2. Desenganchar.
1
2

1. No tocar la parte de cristal de la bombilla.
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
1
2
3
4
5
6
7
8
9

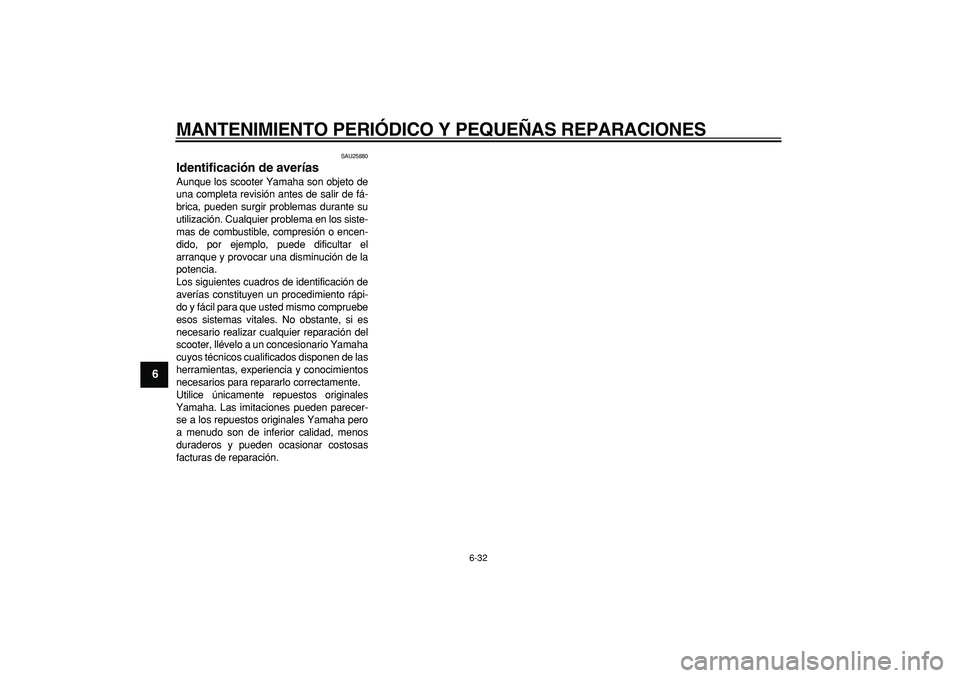

SAU25880
Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
