2006 YAMAHA TMAX Manuale de Empleo (in Spanish)

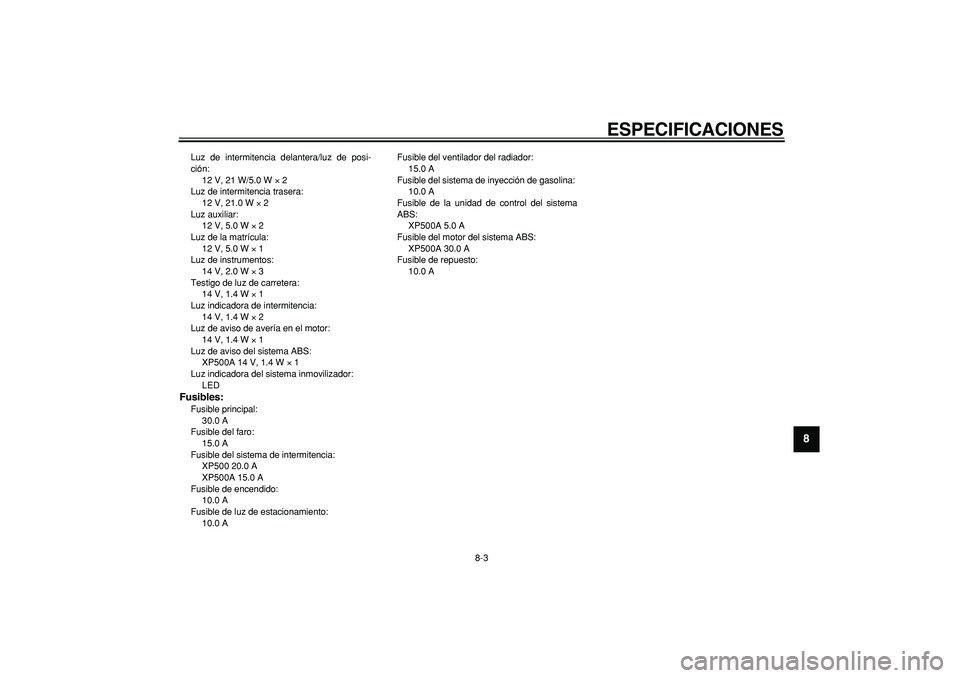

ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

Luz de intermitencia delantera/luz de posi-
ción:
12 V, 21 W/5.0 W
×
2
Luz de intermitencia trasera:
12 V, 21.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
2
Luz de la matrícula:
12 V, 5.0 W
×
1
Luz de instrumentos:
14 V, 2.0 W
×
3
Testigo de luz de carretera:
14 V, 1.4 W
×
1
Luz indicadora de intermitencia:
14 V, 1.4 W
×
2
Luz de aviso de avería en el motor:
14 V, 1.4 W
×
1
Luz de aviso del sistema ABS:
XP500A 14 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
XP500 20.0 A
XP500A 15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 AFusible del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
XP500A 5.0 A
Fusible del motor del sistema ABS:
XP500A 30.0 A
Fusible de repuesto:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

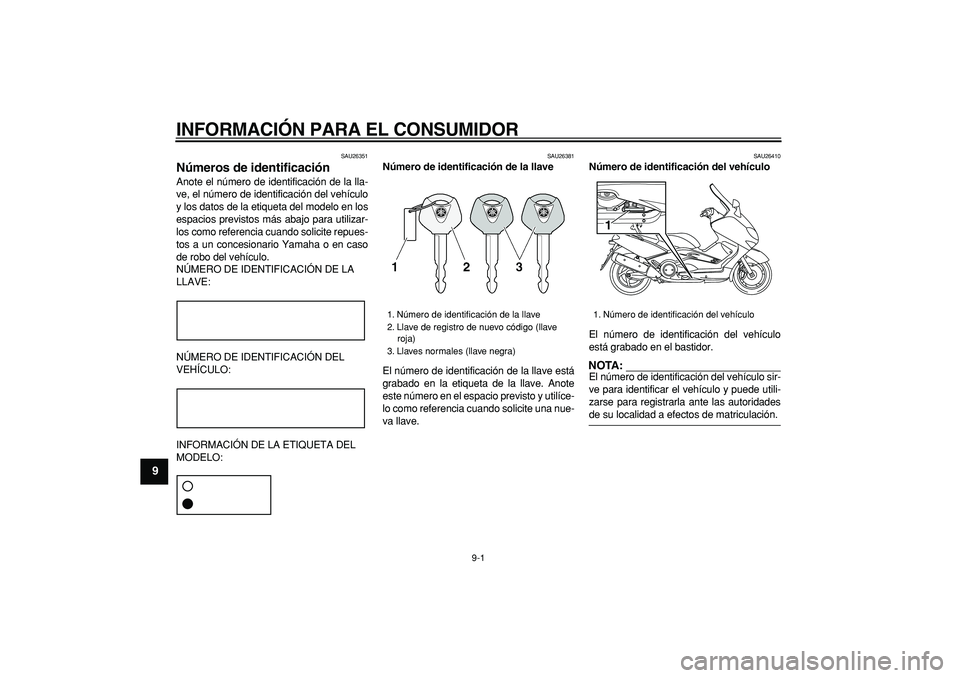

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA:

El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave
roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

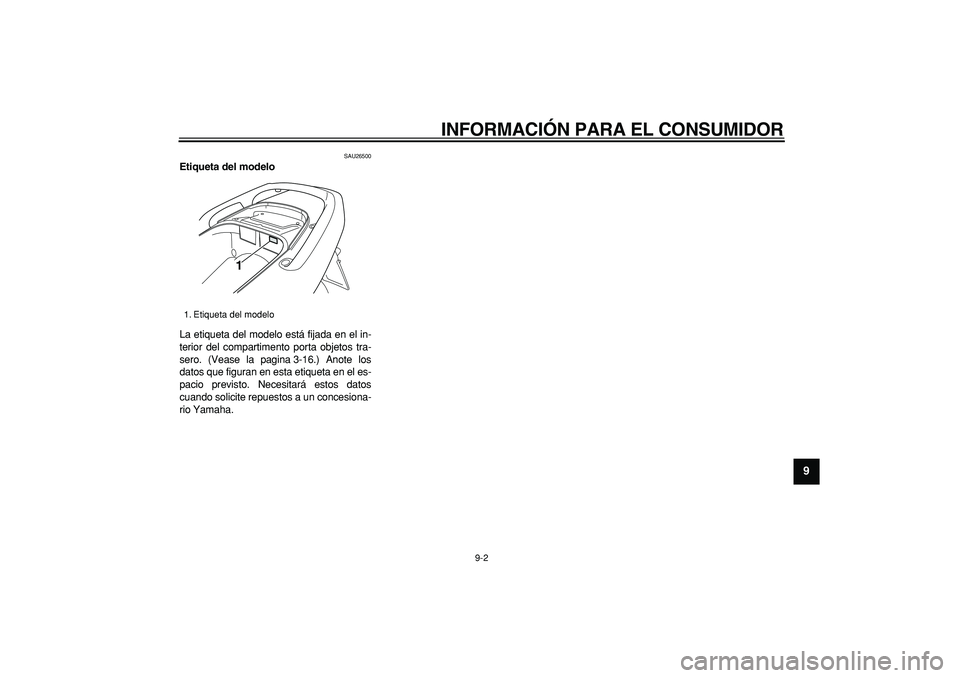

SAU26500
Etiqueta del modelo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos tra-
sero. (Vease la pagina 3-16.) Anote los
datos que figuran en esta etiqueta en el es-
pacio previsto. Necesitará estos datos
cuando solicite repuestos a un concesiona-
rio Yamaha.
1. Etiqueta del modelo
1

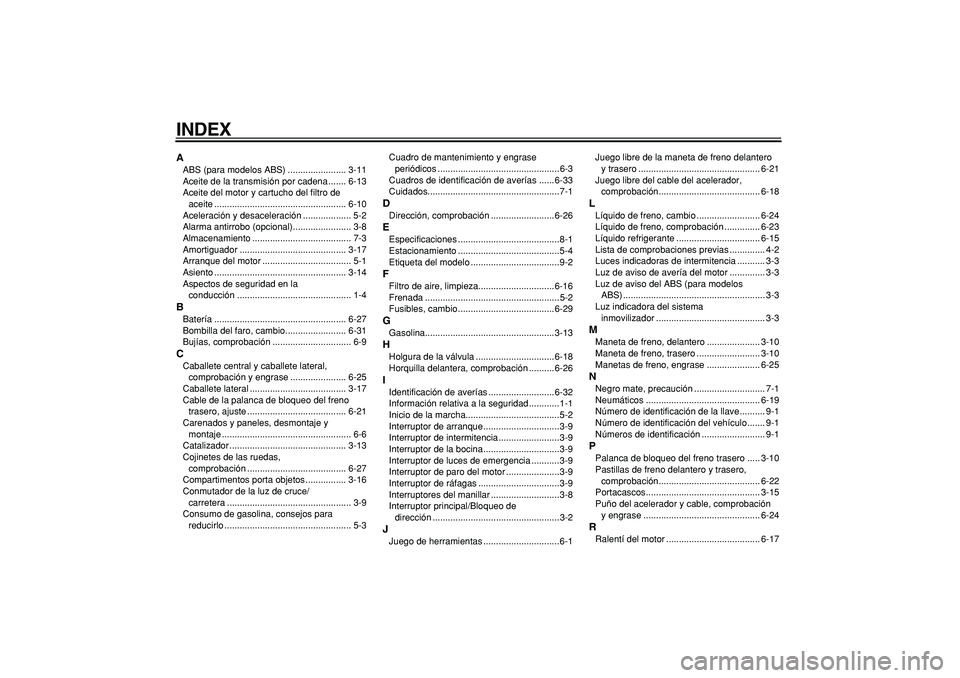

INDEX
A
ABS (para modelos ABS) ....................... 3-11
Aceite de la transmisión por cadena ....... 6-13
Aceite del motor y cartucho del filtro de
aceite .................................................... 6-10
Aceleración y desaceleración ................... 5-2
Alarma antirrobo (opcional)....................... 3-8
Almacenamiento ....................................... 7-3
Amortiguador .......................................... 3-17
Arranque del motor ................................... 5-1
Asiento .................................................... 3-14
Aspectos de seguridad en la
conducción ............................................. 1-4
B
Batería .................................................... 6-27
Bombilla del faro, cambio........................ 6-31
Bujías, comprobación ............................... 6-9
C
Caballete central y caballete lateral,
comprobación y engrase ...................... 6-25
Caballete lateral ...................................... 3-17
Cable de la palanca de bloqueo del freno
trasero, ajuste ....................................... 6-21
Carenados y paneles, desmontaje y
montaje ................................................... 6-6
Catalizador .............................................. 3-13
Cojinetes de las ruedas,
comprobación ....................................... 6-27
Compartimentos porta objetos ................ 3-16
Conmutador de la luz de cruce/
carretera ................................................. 3-9
Consumo de gasolina, consejos para
reducirlo .................................................. 5-3Cuadro de mantenimiento y engrase
periódicos ................................................6-3
Cuadros de identificación de averías ......6-33
Cuidados....................................................7-1
D
Dirección, comprobación .........................6-26
E
Especificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
F
Filtro de aire, limpieza..............................6-16
Frenada .....................................................5-2
Fusibles, cambio ......................................6-29
G
Gasolina...................................................3-13
H
Holgura de la válvula ...............................6-18
Horquilla delantera, comprobación ..........6-26
I
Identificación de averías ..........................6-32
Información relativa a la seguridad ............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ..............................3-9
Interruptor de intermitencia ........................3-9
Interruptor de la bocina ..............................3-9
Interruptor de luces de emergencia ...........3-9
Interruptor de paro del motor .....................3-9
Interruptor de ráfagas ................................3-9
Interruptores del manillar ...........................3-8
Interruptor principal/Bloqueo de
dirección ..................................................3-2
J
Juego de herramientas ..............................6-1Juego libre de la maneta de freno delantero
y trasero ................................................ 6-21
Juego libre del cable del acelerador,
comprobación........................................ 6-18
L
Líquido de freno, cambio ......................... 6-24
Líquido de freno, comprobación .............. 6-23
Líquido refrigerante ................................. 6-15
Lista de comprobaciones previas .............. 4-2
Luces indicadoras de intermitencia ........... 3-3
Luz de aviso de avería del motor .............. 3-3
Luz de aviso del ABS (para modelos
ABS) ........................................................ 3-3
Luz indicadora del sistema
inmovilizador ........................................... 3-3
M
Maneta de freno, delantero ..................... 3-10
Maneta de freno, trasero ......................... 3-10
Manetas de freno, engrase ..................... 6-25
N
Negro mate, precaución ............................ 7-1
Neumáticos ............................................. 6-19
Número de identificación de la llave.......... 9-1
Número de identificación del vehículo....... 9-1
Números de identificación ......................... 9-1
P
Palanca de bloqueo del freno trasero ..... 3-10
Pastillas de freno delantero y trasero,
comprobación........................................ 6-22
Portacascos............................................. 3-15
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-24
R
Ralentí del motor ..................................... 6-17

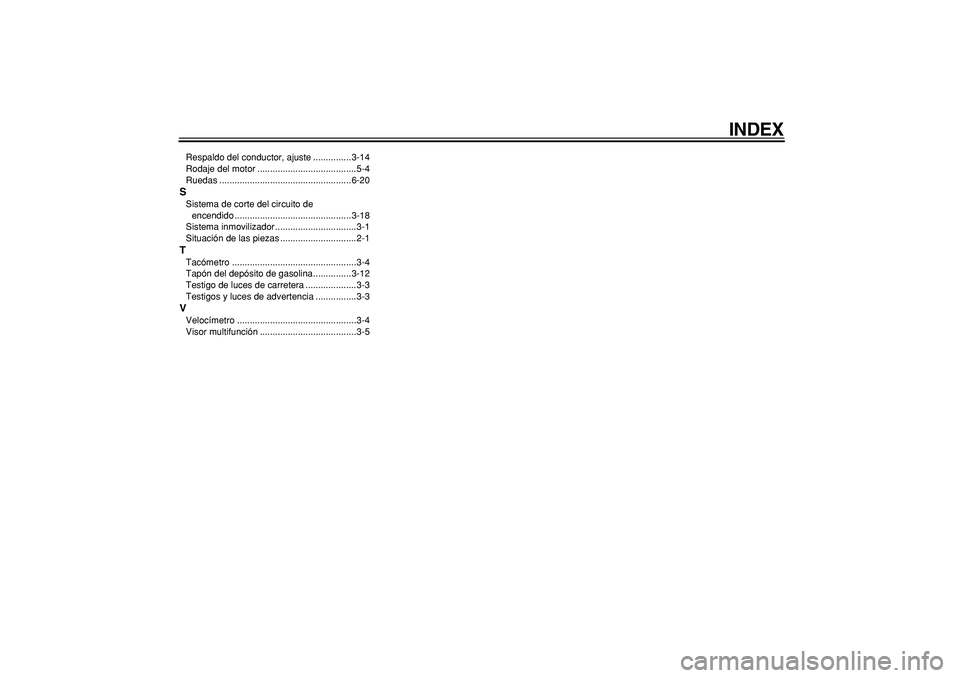

INDEX
Respaldo del conductor, ajuste ...............3-14
Rodaje del motor .......................................5-4
Ruedas ....................................................6-20
S
Sistema de corte del circuito de
encendido ..............................................3-18
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
T
Tacómetro .................................................3-4
Tapón del depósito de gasolina...............3-12
Testigo de luces de carretera ....................3-3
Testigos y luces de advertencia ................3-3
V
Velocímetro ...............................................3-4
Visor multifunción ......................................3-5
