2006 YAMAHA SUPERJET Manual de utilização (in Portuguese)

IGR
2
RJU01007

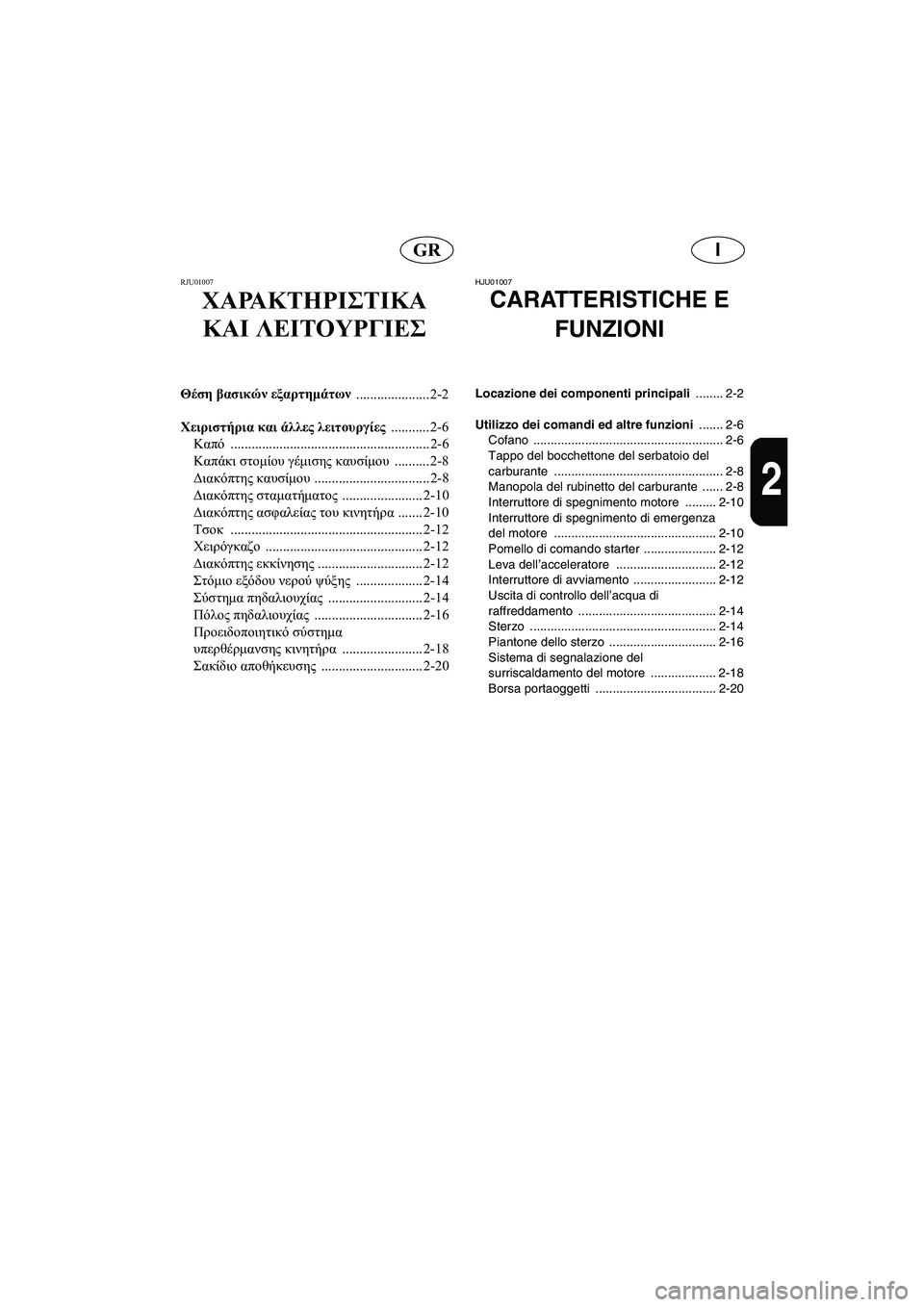

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ
Θέση βασικών εξαρτημάτων
..................... 2-2
Χειριστήρια και άλλες λειτουργίες ........... 2-6
Καπό ......................................................... 2-6
Καπάκι στομίου γέμισης καυσίμου .......... 2-8
Διακόπτης καυσίμου ................................. 2-8
Διακόπτης σταματήματος ....................... 2-10
Διακόπτης ασφαλείας του κινητήρα ....... 2-10
Τσοκ ....................................................... 2-12
Χειρόγκαζο ............................................. 2-12
Διακόπτης εκκίνησης .............................. 2-12
Στόμιο εξόδου νερού ψύξης ................... 2-14
Σύστημα πηδαλιουχίας ........................... 2-14
Πόλος πηδαλιουχίας ............................... 2-16
Προειδοποιητικό σύστημα
υπερθέρμανσης κινητήρα ....................... 2-18
Σακίδιο αποθήκευσης ............................. 2-20
HJU01007
CARATTERISTICHE E
FUNZIONI
Locazione dei componenti principali ........ 2-2
Utilizzo dei comandi ed altre funzioni ....... 2-6
Cofano ....................................................... 2-6
Tappo del bocchettone del serbatoio del
carburante ................................................. 2-8
Manopola del rubinetto del carburante ...... 2-8
Interruttore di spegnimento motore ......... 2-10
Interruttore di spegnimento di emergenza
del motore ............................................... 2-10
Pomello di comando starter ..................... 2-12
Leva dell’acceleratore ............................. 2-12
Interruttore di avviamento ........................ 2-12
Uscita di controllo dell’acqua di
raffreddamento ........................................ 2-14
Sterzo ...................................................... 2-14
Piantone dello sterzo ............................... 2-16
Sistema di segnalazione del
surriscaldamento del motore ................... 2-18
Borsa portaoggetti ................................... 2-20
UF1N84B0.book Page 2 Tuesday, May 17, 2005 2:03 PM

2-1
P
PJU01008

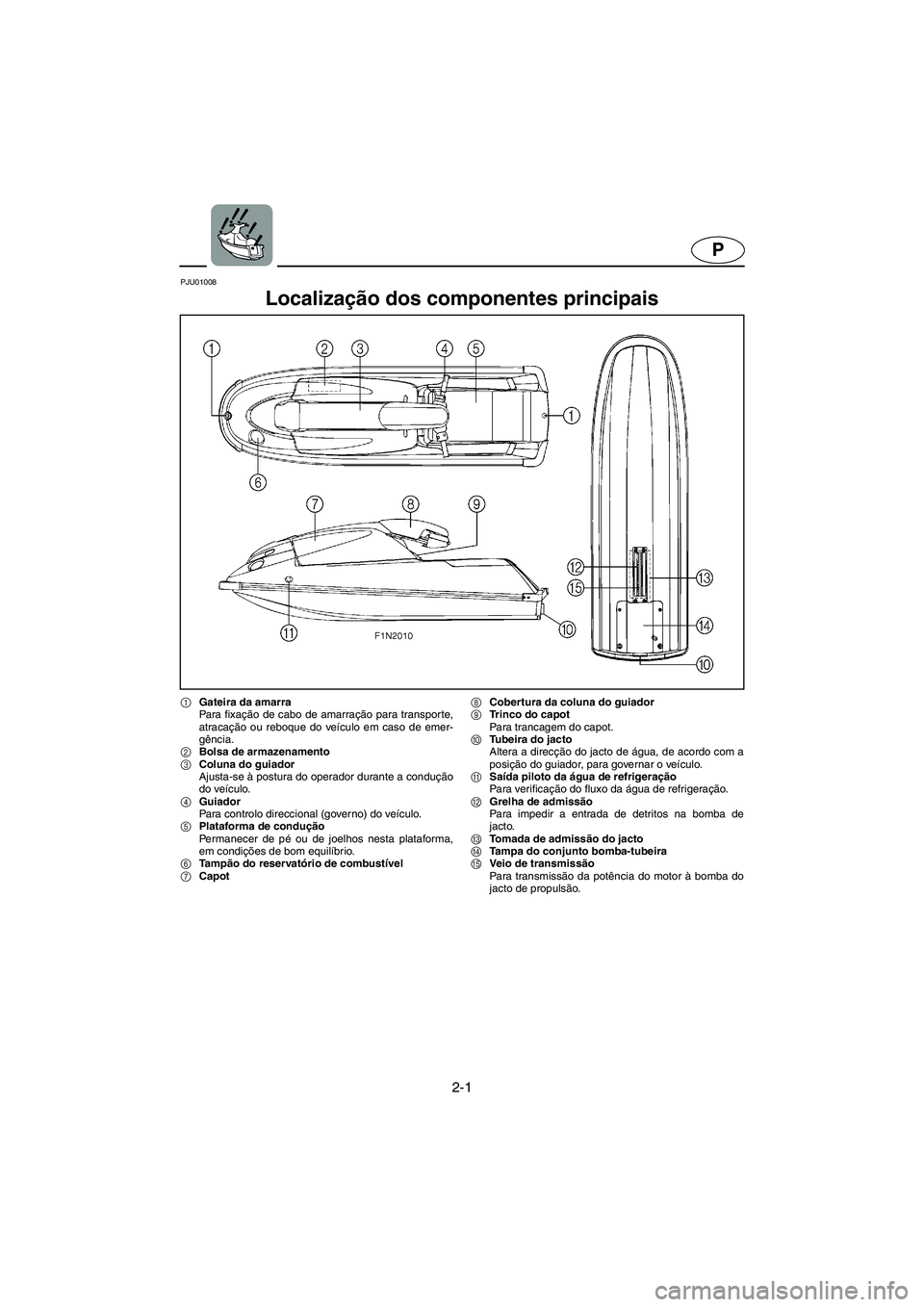

Localização dos componentes principais
1Gateira da amarra
Para fixação de cabo de amarração para transporte,
atracação ou reboque do veículo em caso de emer-
gência.
2Bolsa de armazenamento
3Coluna do guiador
Ajusta-se à postura do operador durante a condução
do veículo.
4Guiador
Para controlo direccional (governo) do veículo.
5Plataforma de condução
Permanecer de pé ou de joelhos nesta plataforma,
em condições de bom equilíbrio.
6Ta m pão do reservatório de combustível
7Capot 8Cobertura da coluna do guiador
9Trinco do capot
Para trancagem do capot.
0Tubeira do jacto
Altera a direcção do jacto de água, de acordo com a
posição do guiador, para governar o veículo.
ASaída piloto da água de refrigeração
Para verificação do fluxo da água de refrigeração.
BGrelha de admissão
Para impedir a entrada de detritos na bomba de
jacto.
CTomada de admissão do jacto
DTampa do conjunto bomba-tubeira
EVeio de transmissão
Para transmissão da potência do motor à bomba do
jacto de propulsão.
UF1N84B0.book Page 1 Tuesday, May 17, 2005 2:03 PM

2-2
IGR
RJU01008

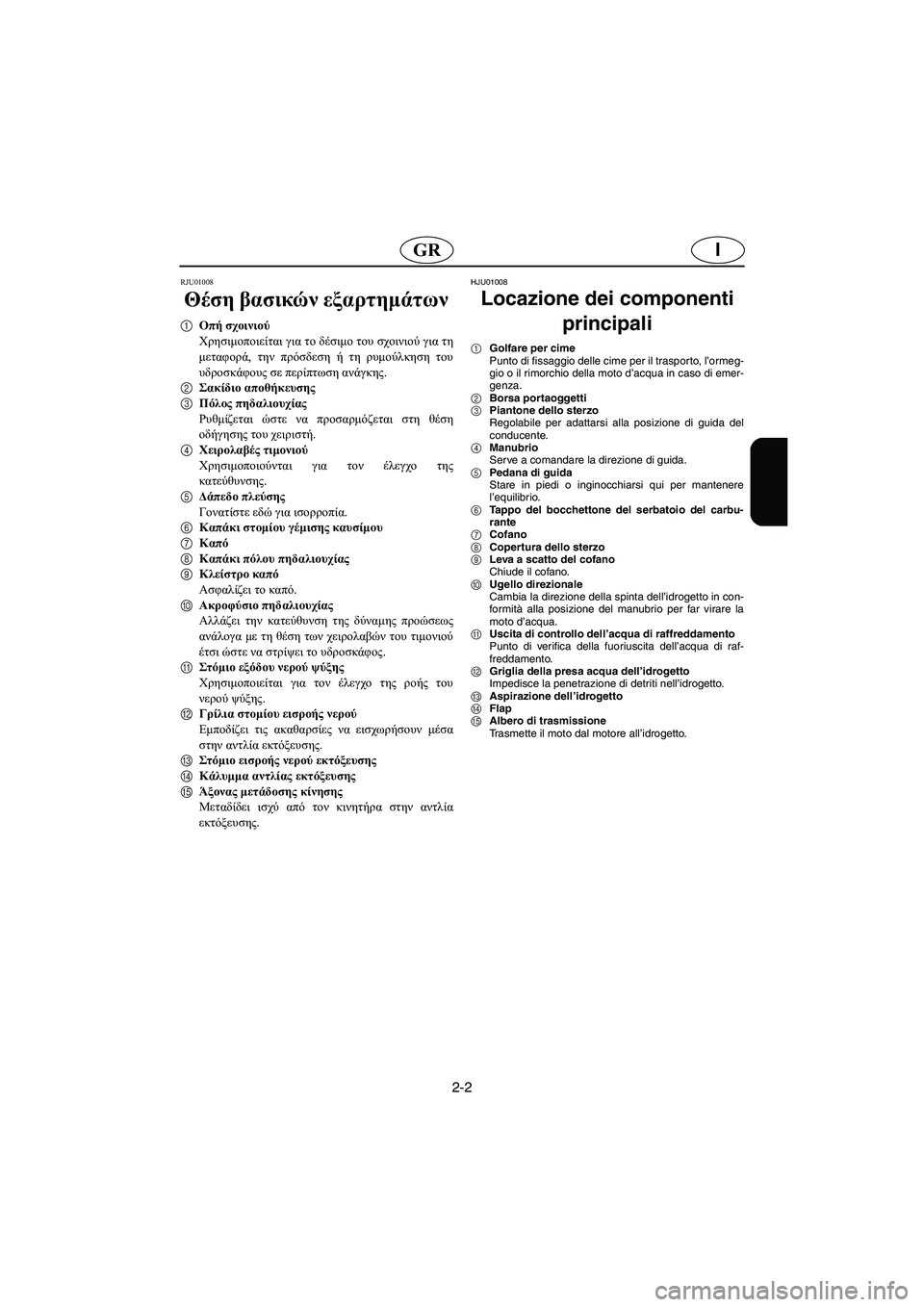

Θέση βασικών εξαρτημάτων
1Οπή σχοινιού
Χρησιμοποιείται για το δέσιμο του σχοινιού για τη
μεταφορά, την πρόσδεση ή τη ρυμούλκηση του
υδροσκάφους σε περίπτωση ανάγκης.
2Σακίδιο αποθήκευσης
3Πόλος πηδαλιουχίας
Ρυθμίζεται ώστε να προσαρμόζεται στη θέση
οδήγησης του χειριστή.
4Χειρολαβές τιμονιού
Χρησιμοποιούνται για τον έλεγχο της
κατεύθυνσης.
5Δάπεδο πλεύσης
Γονατίστε εδώ για ισορροπία.
6Καπάκι στομίου γέμισης καυσίμου
7Καπό
8Καπάκι πόλου πηδαλιουχίας
9Κλείστρο καπό
Ασφαλίζει το καπό.
0Ακροφύσιο πηδαλιουχίας
Αλλάζει την κατεύθυνση της δύναμης προώσεως
ανάλογα με τη θέση των χειρολαβών του τιμονιού
έτσι ώστε να στρίψει το υδροσκάφος.
AΣτόμιο εξόδου νερού ψύξης
Χρησιμοποιείται για τον έλεγχο της ροής του
νερού ψύξης.
BΓρίλια στομίου εισροής νερού
Εμποδίζει τις ακαθαρσίες να εισχωρήσουν μέσα
στην αντλία εκτόξευσης.
CΣτόμιο εισροής νερού εκτόξευσης
DΚάλυμμα αντλίας εκτόξευσης
EΆξονας μετάδοσης κίνησης
Μεταδίδει ισχύ από τον κινητήρα στην αντλία
εκτόξευσης.
HJU01008
Locazione dei componenti
principali
1Golfare per cime
Punto di fissaggio delle cime per il traspor to, l’ormeg-
gio o il rimorchio della moto d’acqua in caso di emer-
genza.
2Borsa portaoggetti
3Piantone dello sterzo
Regolabile per adattarsi alla posizione di guida del
conducente.
4Manubrio
Serve a comandare la direzione di guida.
5Pedana di guida
Stare in piedi o inginocchiarsi qui per mantenere
l’equilibrio.
6Tappo del bocchettone del serbatoio del carbu-
rante
7Cofano
8Copertura dello sterzo
9Leva a scatto del cofano
Chiude il cofano.
0Ugello direzionale
Cambia la direzione della spinta dell’idrogetto in con-
for mità alla posizione del manubrio per far virare la
moto d’acqua.
AUscita di controllo dell’acqua di raffreddamento
Punto di verifica della fuoriuscita dell’acqua di raf-
freddamento.
BGriglia della presa acqua dell’idrogetto
Impedisce la penetrazione di detriti nell’idrogetto.
CAspirazione dell’idrogetto
DFlap
EAlbero di trasmissione
Trasmette il moto dal motore all’idrogetto.
UF1N84B0.book Page 2 Tuesday, May 17, 2005 2:03 PM

2-3
P
1Contentor do extintor de incêndios
Para armazenamento de um extintor de incêndios.
2Manípulo da válvula de alimentação de combustí-
vel
Utilizar este manípulo para seleccionar a alimenta-
ção normal ou da reserva ou para cortar a alimenta-
ção de combustível para o motor.
3Comando da borboleta do ar de admissão
Para arranque do motor frio.
4Chave de segurança
Introduzir esta chave no interruptor de paragem de
emergência do motor, com vista a permitir o arran-
que do motor.
Retirar a chave de segurança para parar o motor ou
impedir o arranque acidental do motor ou o uso não
autorizado do veículo.
5Interruptor de arranque
Premir este interruptor para colocar o motor em fun-
cionamento.
6Comando do acelerador
Para acelerar e desacelerar o motor (e o veículo).
7Interruptor de paragem de emergência do motor
Remover a chave de segurança para parar o motor e
inibir o arranque do mesmo. 8Interruptor de paragem do motor
Premir este interruptor para parar o motor normal-
mente.
9Cabo de paragem de emergência do motor
Fixar o cabo ao pulso do operador, de modo a permi-
tir a paragem do motor, em caso de queda do opera-
dor à água.
0Proa
AReservatório de combustível
BBateria
CSilenciador do ar de admissão
Para impedir o ingresso de água no motor e redução
do ruído provocado pela admissão do ar no carbura-
dor.
DVelas de ignição/tampas das velas
ESilenciador de escape
FPurgador de água
Para purga automática da água presente no tubo de
respiro do reservatório de combustível.
GFiltro de combustível
HAdaptador de mangueira embebido
Para ligação de uma mangueira para lavagem das
condutas da água de refrigeração.
ICaixa de ligações eléctricas
Caixa estanque para protecção dos componentes
eléctricos.
UF1N84B0.book Page 3 Tuesday, May 17, 2005 2:03 PM

2-4
IGR

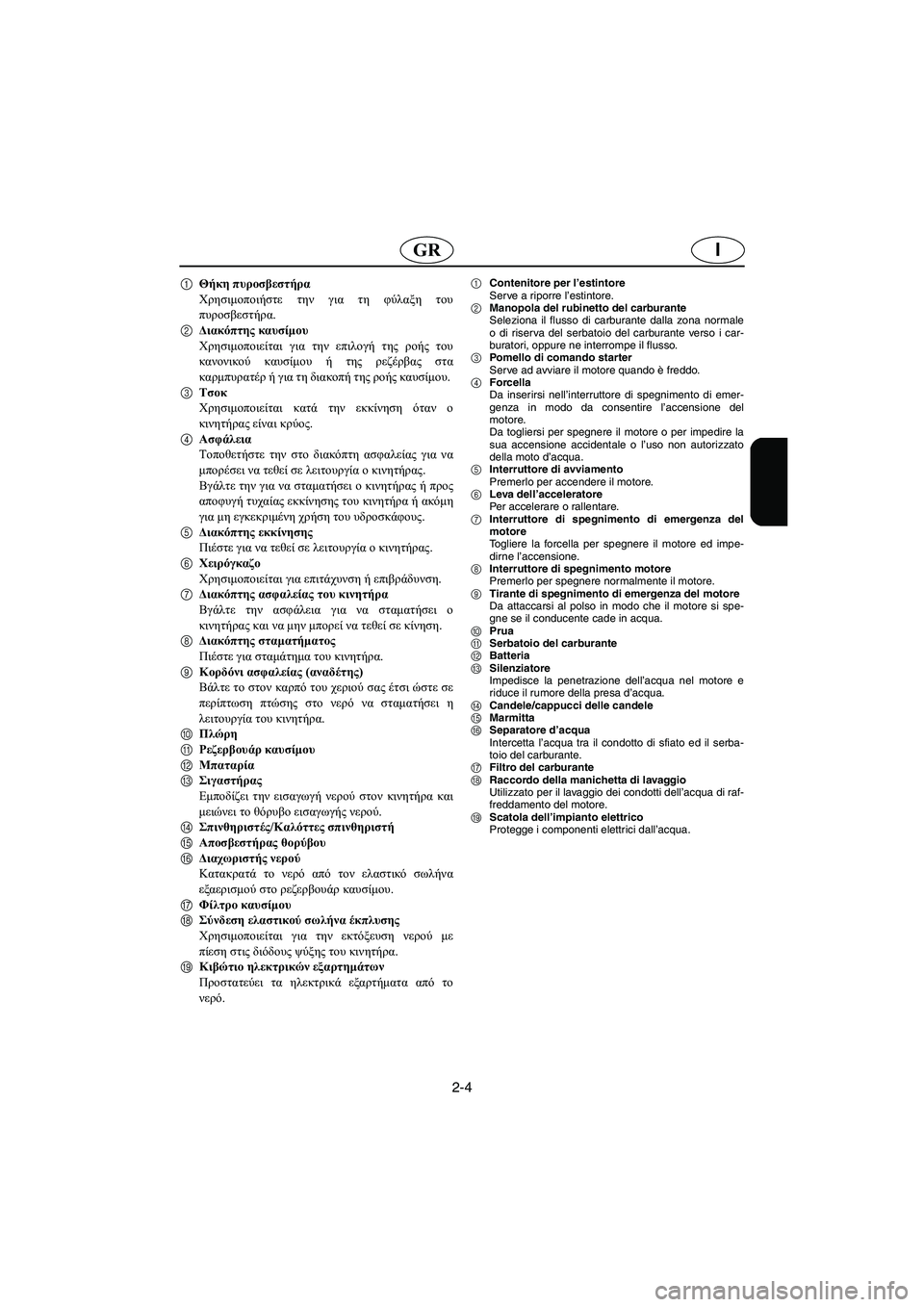

1Θήκη πυροσβεστήρα
Χρησιμοποιήστε την για τη φύλαξη του
πυροσβεστήρα.
2Διακόπτης καυσίμου
Χρησιμοποιείται για την επιλογή της ροής του
κανονικού καυσίμου ή της ρεζέρβας στα
καρμπυρατέρ ή για τη διακοπή της ροής καυσίμου.
3Τσοκ
Χρησιμοποιείται κατά την εκκίνηση όταν ο
κινητήρας είναι κρύος.
4Ασφάλεια
Τοποθετήστε την στο διακόπτη ασφαλείας για να
μπορέσει να τεθεί σε λειτουργία ο κινητήρας.
Βγάλτε την για να σταματήσει ο κινητήρας ή προς
αποφυγή τυχαίας εκκίνησης του κινητήρα ή ακόμη
για μη εγκεκριμένη χρήση του υδροσκάφους.
5Διακόπτης εκκίνησης
Πιέστε για να τεθεί σε λειτουργία ο κινητήρας.
6Χειρόγκαζο
Χρησιμοποιείται για επιτάχυνση ή επιβράδυνση.
7Διακόπτης ασφαλείας του κινητήρα
Βγάλτε την ασφάλεια για να σταματήσει ο
κινητήρας και να μην μπορεί να τεθεί σε κίνηση.
8Διακόπτης σταματήματος
Πιέστε για σταμάτημα του κινητήρα.
9Κορδόνι ασφαλείας (αναδέτης)
Βάλτε το στον καρπό του χεριού σας έτσι ώστε σε
περίπτωση πτώσης στο νερό να σταματήσει η
λειτουργία του κινητήρα.
0Πλώρη
AΡεζερβουάρ καυσίμου
BΜπαταρία
CΣιγαστήρας
Εμποδίζει την εισαγωγή νερού στον κινητήρα και
μειώνει το θόρυβο εισαγωγής νερού.
DΣπινθηριστές/Καλόττες σπινθηριστή
EΑποσβεστήρας θορύβου
FΔιαχωριστής νερού
Κατακρατά το νερό από τον ελαστικό σωλήνα
εξαερισμού στο ρεζερβουάρ καυσίμου.
GΦίλτρο καυσίμου
HΣύνδεση ελαστικού σωλήνα έκπλυσης
Χρησιμοποιείται για την εκτόξευση νερού με
πίεση στις διόδους ψύξης του κινητήρα.
IΚιβώτιο ηλεκτρικών εξαρτημάτων
Προστατεύει τα ηλεκτρικά εξαρτήματα από το
νερό.1Contenitore per l’estintore
Serve a riporre l’estintore.
2Manopola del rubinetto del carburante
Seleziona il flusso di carburante dalla zona normale
o di riserva del serbatoio del carburante verso i car-
buratori, oppure ne interrompe il flusso.
3Pomello di comando starter
Serve ad avviare il motore quando è freddo.
4Forcella
Da inserirsi nell’interruttore di spegnimento di emer-
genza in modo da consentire l’accensione del
motore.
Da togliersi per spegnere il motore o per impedire la
sua accensione accidentale o l’uso non autorizzato
della moto d’acqua.
5Interruttore di avviamento
Premerlo per accendere il motore.
6Leva dell’acceleratore
Per accelerare o rallentare.
7Interruttore di spegnimento di emergenza del
motore
Togliere la forcella per spegnere il motore ed impe-
dirne l’accensione.
8Interruttore di spegnimento motore
Premerlo per spegnere normalmente il motore.
9Tirante di spegnimento di emergenza del motore
Da attaccarsi al polso in modo che il motore si spe-
gne se il conducente cade in acqua.
0Prua
ASerbatoio del carburante
BBatteria
CSilenziatore
Impedisce la penetrazione dell’acqua nel motore e
riduce il rumore della presa d’acqua.
DCandele/cappucci delle candele
EMarmitta
FSeparatore d’acqua
Intercetta l’acqua tra il condotto di sfiato ed il serba-
toio del carburante.
GFiltro del carburante
HRaccordo della manichetta di lavaggio
Utilizzato per il lavaggio dei condotti dell’acqua di raf-
freddamento del motore.
IScatola dell’impianto elettrico
Protegge i componenti elettrici dall’acqua.
UF1N84B0.book Page 4 Tuesday, May 17, 2005 2:03 PM

2-5
P
PJU01009
Operação dos comandos e
outros dispositivos de
controlo
PJU01272
Capot
O capot é fixado na parte traseira através de
um trinco.
Levantar a coluna do guiador e apoiá-lo com a
cavilha de fixação, antes de remover o capot.
Para remover o capot:
1. Rodar o botão do trinco 1
para a posição de
abertura e, depois, puxar o trinco para cima
2
para destrancar o capot.
2. Segurar no capot através das pegas manuais
3
localizadas à frente e nos lados do capot.
Levantar o capot para cima e para trás; remo-
ver depois o capot.
Para instalar o capot:
1. Colocar o capot sobre o convés, de modo a
que as duas saliências existentes no lado
dianteiro do capot fiquem encaixadas nas
duas calhas do convés.
UF1N84B0.book Page 5 Tuesday, May 17, 2005 2:03 PM

2-6
IGR
RJU01009
Χειριστήρια και άλλες
λειτουργίες
RJU01272
Καπό
Το καπό ασφαλίζει στο πίσω τμήμα από το
κλείστρο.
Σηκώστε τον πόλο πηδαλιουχίας και στηρίξτε
το με τον πείρο ασφάλισης πριν βγάλετε το
καπάκι.
Για να βγάλτε το καπό:
1.Περιστρέψτε το κουμπί του κλείστρου 1
στην ανοιχτή θέση και τραβήξτε προς τα
επάνω το κλείστρο του καπό 2 για να
απασφαλίσει.
2.Πιάστε το καπό με τις προβλεπόμενες
χειρολαβές 3 στο εμπρόσθιο και στο πίσω
τμήμα. Σηκώστε το καπό επάνω και προς τα
πίσω για να το βγάλετε.
Για να τοποθετήσετε το καπό:
1.Βάλτε το καπό στο κατάστρωμα με τρόπο
ώστε οι δύο πρεξοχές στο εμπρόσθιο τμήμα
του καπό να προσαρμόζουν κάτω από τις
δύο υποδοχές στο κατάστρωμα.
HJU01009
Utilizzo dei comandi ed altre
funzioni
HJU01272
Cofano
Il cofano è fissato sul retro da una leva a
scatto.
Alzare il piantone dello sterzo e supportarlo
con il perno di fermo prima di togliere il cofano.
Per togliere il cofano:
1. Girare la manopola della leva
1 in posizione
di aper tura e poi tirare verso l’alto la leva a
scatto del cofano 2 per sganciare il cofano.
2. Afferrare il cofano con le maniglie 3 disposte
sul lato anteriore e posteriore del cofano.
Alzare il cofano verso l’alto e verso il retro per
toglierlo.
Per installare il cofano:
1. Posizionare il cofano sulla scocca in modo
che le due sporgenze sul lato anteriore del
cofano si innestino nei fermi della scocca.
UF1N84B0.book Page 6 Tuesday, May 17, 2005 2:03 PM

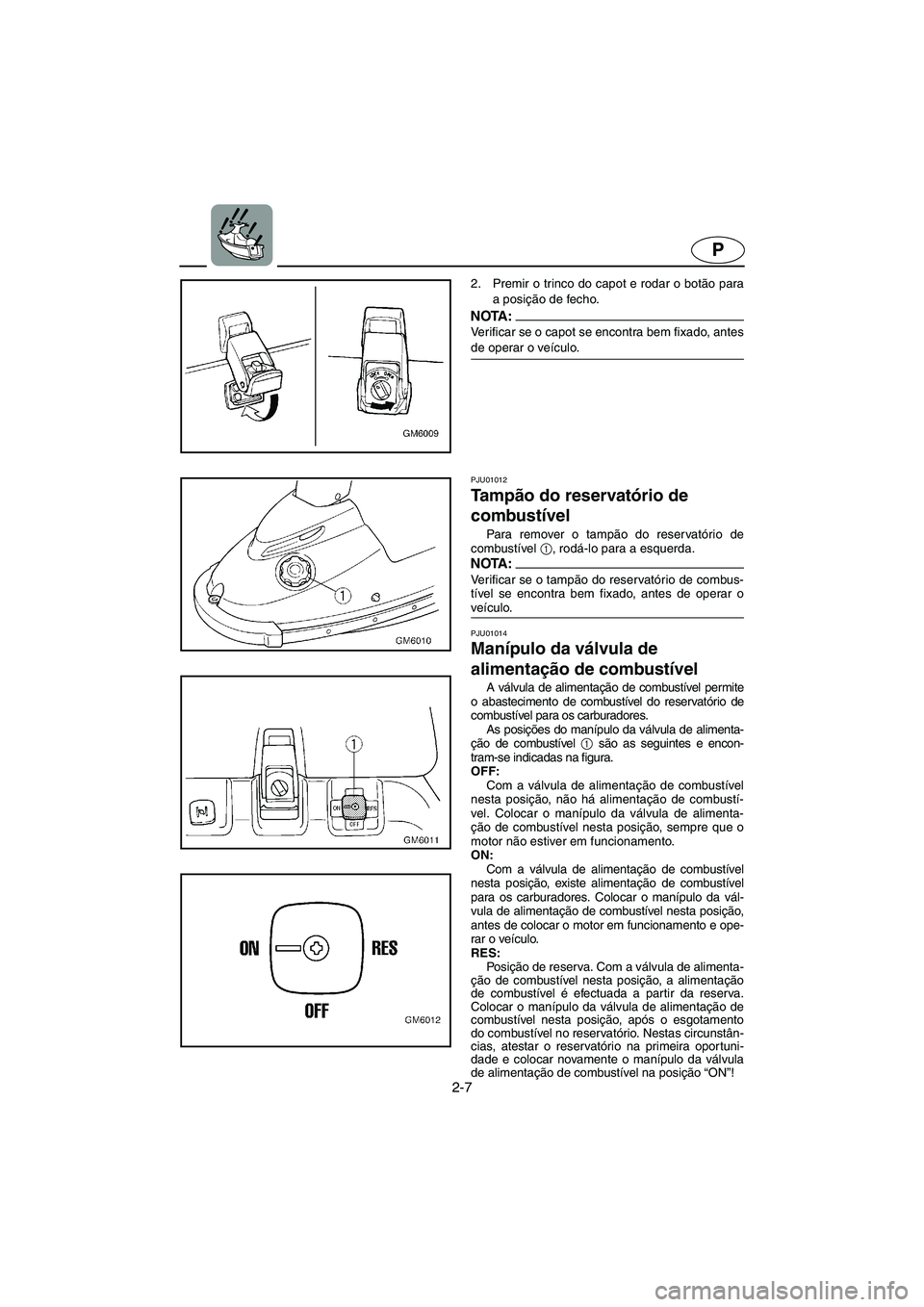

2-7
P
2. Premir o trinco do capot e rodar o botão para
a posição de fecho.
NOTA :@ Verificar se o capot se encontra bem fixado, antes
de operar o veículo.
@
PJU01012
Ta m pão do reservatório de
combustível
Para remover o tampão do reservatório de
combustível 1
, rodá-lo para a esquerda.
NOTA :@ Verificar se o tampão do reservatório de combus-
tível se encontra bem fixado, antes de operar o
veículo.
@
PJU01014
Manípulo da válvula de
alimentação de combustível
A válvula de alimentação de combustível permite
o abastecimento de combustível do reservatório de
combustível para os carburadores.
As posições do manípulo da válvula de alimenta-
ção de combustível 1
são as seguintes e encon-
tram-se indicadas na figura.
OFF:
Com a válvula de alimentação de combustível
nesta posição, não há alimentação de combustí-
vel. Colocar o manípulo da válvula de alimenta-
ção de combustível nesta posição, sempre que o
motor não estiver em funcionamento.
ON:
Com a válvula de alimentação de combustível
nesta posição, existe alimentação de combustível
para os carburadores. Colocar o manípulo da vál-
vula de alimentação de combustível nesta posição,
antes de colocar o motor em funcionamento e ope-
rar o veículo.
RES:
Po s ição de reserva. Com a válvula de alimenta-
ção de combustível nesta posição, a alimentação
de combustível é efectuada a partir da reserva.
Colocar o manípulo da válvula de alimentação de
combustível nesta posição, após o esgotamento
do combustível no reservatório. Nestas circunstân-
cias, atestar o reservatório na primeira oportuni-
dade e colocar novamente o manípulo da válvula
de alimentação de combustível na posição “ON”!
UF1N84B0.book Page 7 Tuesday, May 17, 2005 2:03 PM
