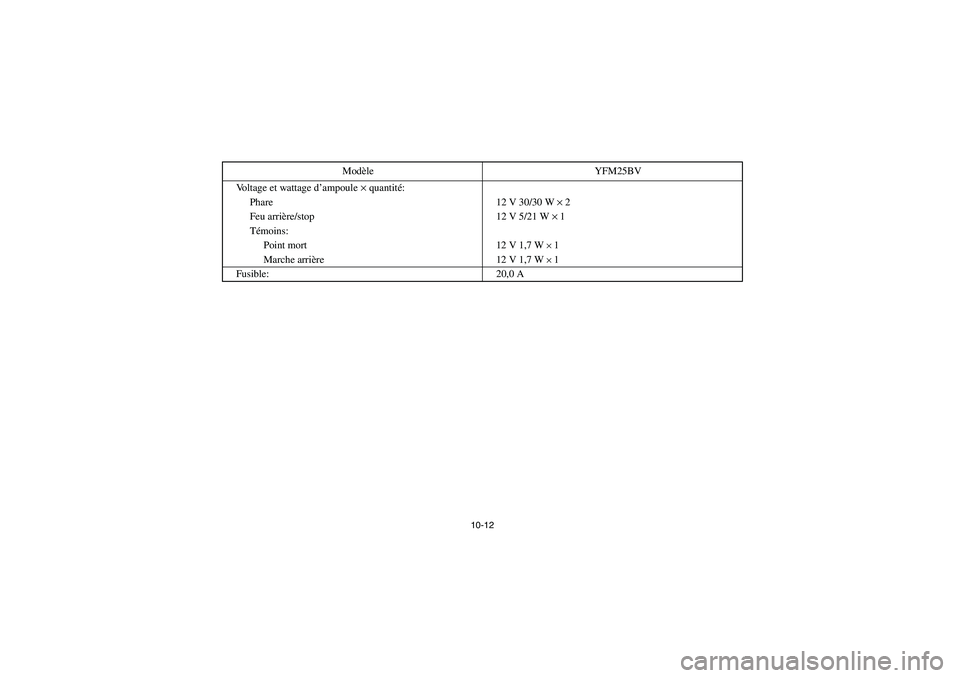

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V 30/30 W × 2
Feu arrière/stop 12 V 5/21 W × 1
Témoins:
Point mort 12 V 1,7 W
× 1
Marche arrière 12 V 1,7 W × 1
Fusible: 20,0 AModèle YFM25BV
EE.book Page 12 Friday, May 27, 2005 5:00 PM

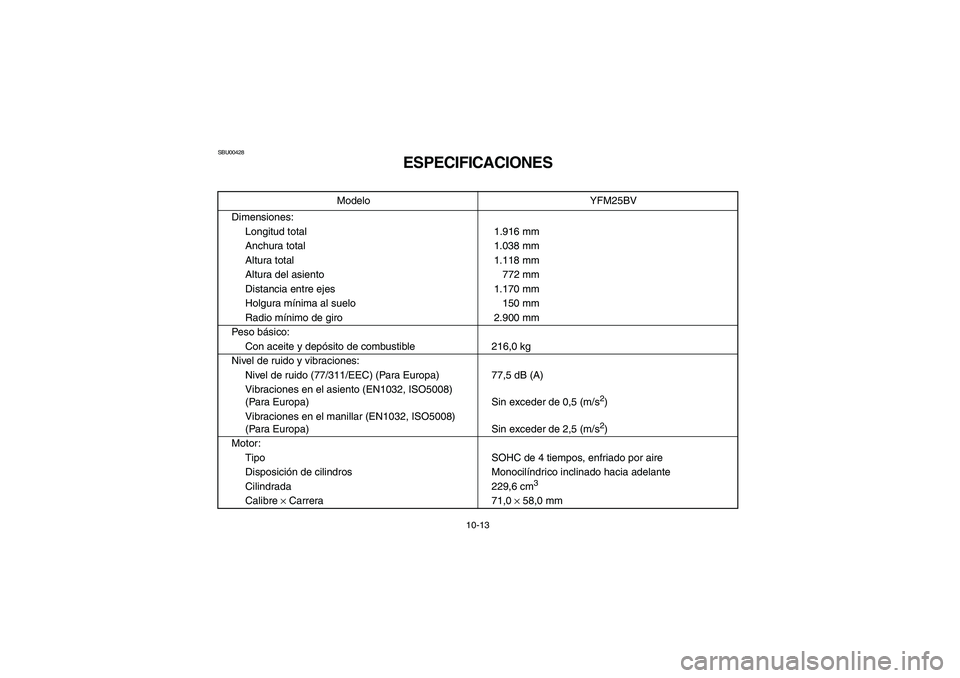

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM25BV
Dimensiones:
Longitud total 1.916 mm
Anchura total 1.038 mm
Altura total 1.118 mm
Altura del asiento 772 mm
Distancia entre ejes 1.170 mm
Holgura mínima al suelo 150 mm
Radio mínimo de giro 2.900 mm
Peso básico:
Con aceite y depósito de combustible 216,0 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 77,5 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 (m/s
2)
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 (m/s2)
Motor:
Tipo SOHC de 4 tiempos, enfriado por aire
Disposición de cilindros Monocilíndrico inclinado hacia adelante
Cilindrada 229,6 cm
3
Calibre
× Carrera 71,0
× 58,0 mm
EE.book Page 13 Friday, May 27, 2005 5:00 PM

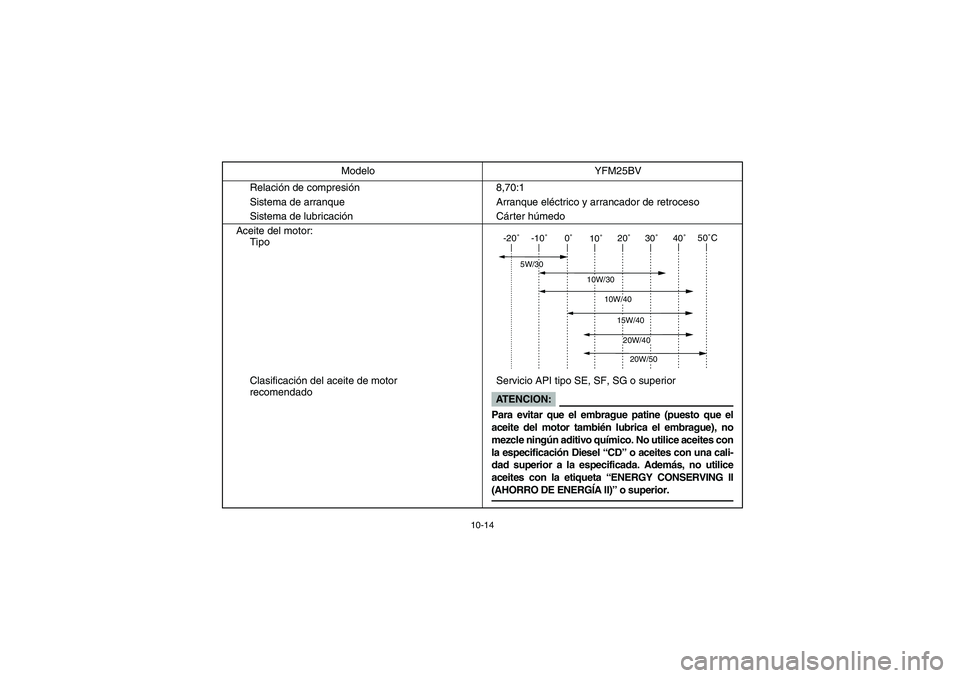

10-14
Relación de compresión8,70:1
Sistema de arranque Arranque eléctrico y arrancador de retroceso
Sistema de lubricaciónCárter húmedo
Aceite del motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM25BV
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
EE.book Page 14 Friday, May 27, 2005 5:00 PM

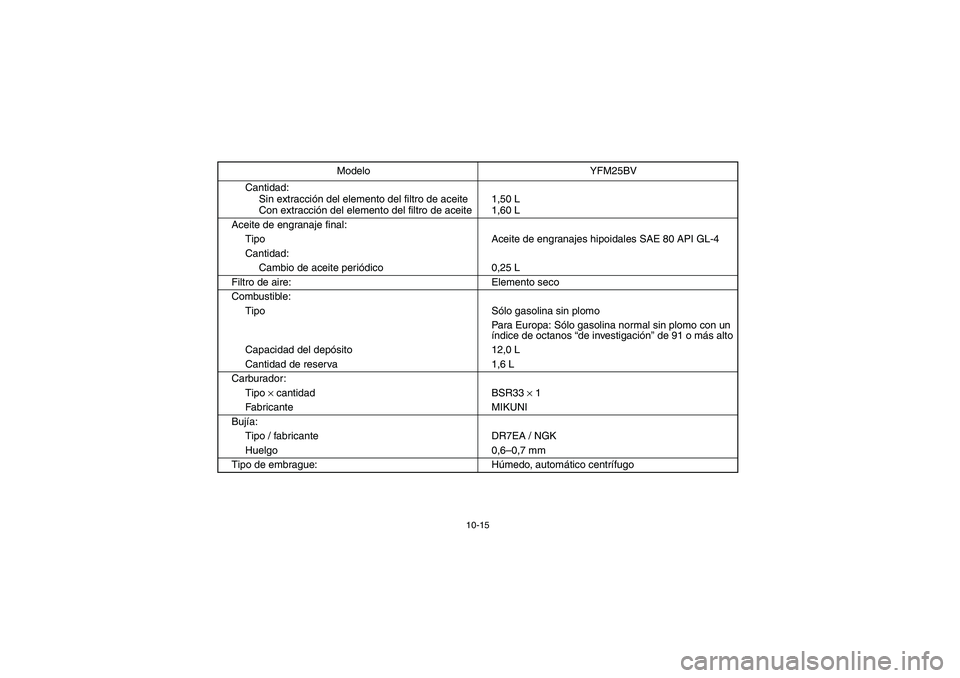

10-15
Cantidad:
Sin extracción del elemento del filtro de aceite
Con extracción del elemento del filtro de aceite1,50 L
1,60 L
Aceite de engranaje final:
Tipo Aceite de engranajes hipoidales SAE 80 API GL-4
Cantidad:
Cambio de aceite periódico 0,25 L
Filtro de aire: Elemento seco
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito 12,0 L
Cantidad de reserva 1,6 L
Carburador:
Tipo
× cantidad BSR33
× 1
Fabricante MIKUNI
Bujía:
Tipo / fabricante DR7EA / NGK
Huelgo 0,6–0,7 mm
Tipo de embrague: Húmedo, automático centrífugo Modelo YFM25BV
EE.book Page 15 Friday, May 27, 2005 5:00 PM

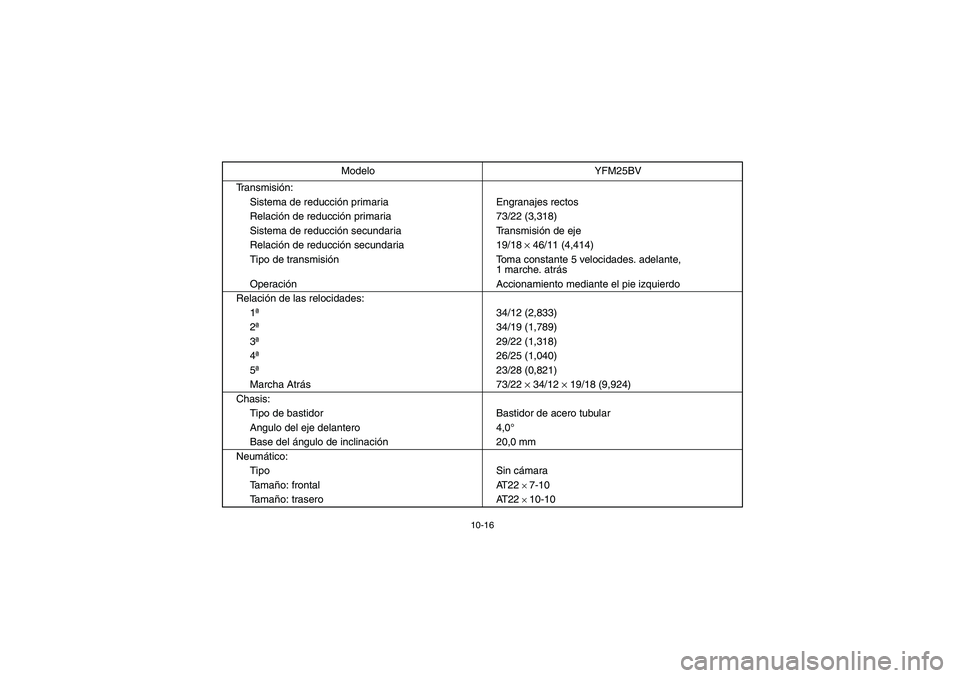

10-16
Transmisión:
Sistema de reducción primaria Engranajes rectos
Relación de reducción primaria 73/22 (3,318)
Sistema de reducción secundaria Transmisión de eje
Relación de reducción secundaria 19/18
× 46/11 (4,414)
Tipo de transmisión Toma constante 5 velocidades. adelante,
1 marche. atrás
Operación Accionamiento mediante el pie izquierdo
Relación de las relocidades:
1ª34/12 (2,833)
2ª34/19 (1,789)
3ª29/22 (1,318)
4ª26/25 (1,040)
5ª23/28 (0,821)
Marcha Atrás73/22
× 34/12
× 19/18 (9,924)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4,0°
Base del ángulo de inclinación20,0 mm
Neumático:
Tipo Sin cámara
Ta m año: frontal AT22
× 7-10
Ta m año: trasero AT22 × 10-10 Modelo YFM25BV
EE.book Page 16 Friday, May 27, 2005 5:00 PM

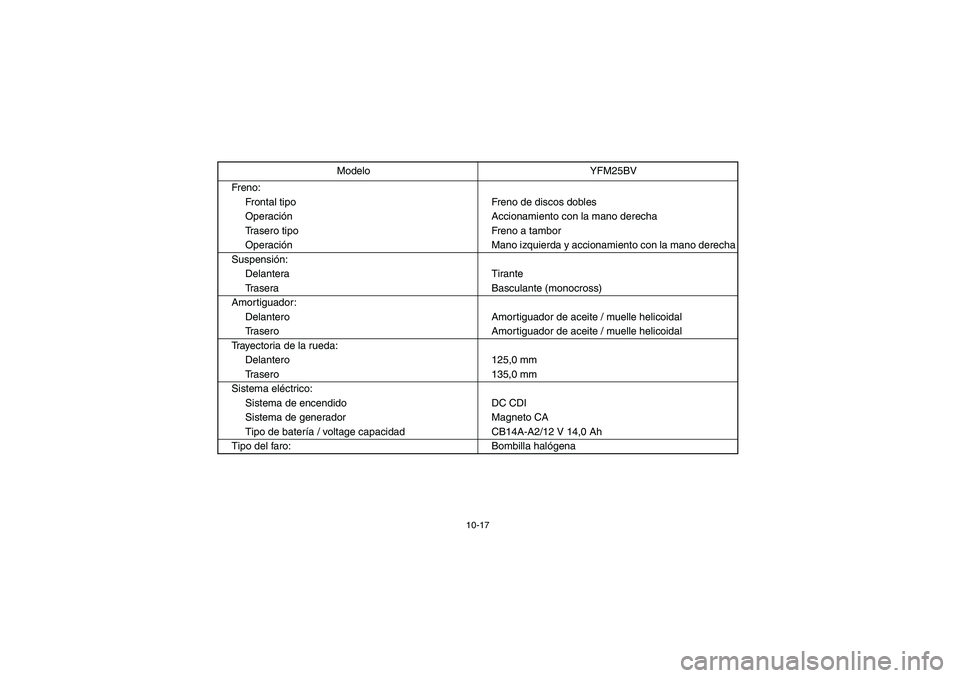

10-17
Freno:
Frontal tipo Freno de discos dobles
Operación Accionamiento con la mano derecha
Trasero tipo Freno a tambor
Operación Mano izquierda y accionamiento con la mano derecha
Suspensión:
Delantera Tirante
Trasera Basculante (monocross)
Amortiguador:
Delantero Amortiguador de aceite / muelle helicoidal
Trasero Amortiguador de aceite / muelle helicoidal
Trayectoria de la rueda:
Delantero 125,0 mm
Trasero 135,0 mm
Sistema eléctrico:
Sistema de encendido DC CDI
Sistema de generador Magneto CA
Tipo de batería / voltage capacidad CB14A-A2/12 V 14,0 Ah
Tipo del faro: Bombilla halógena Modelo YFM25BV
EE.book Page 17 Friday, May 27, 2005 5:00 PM

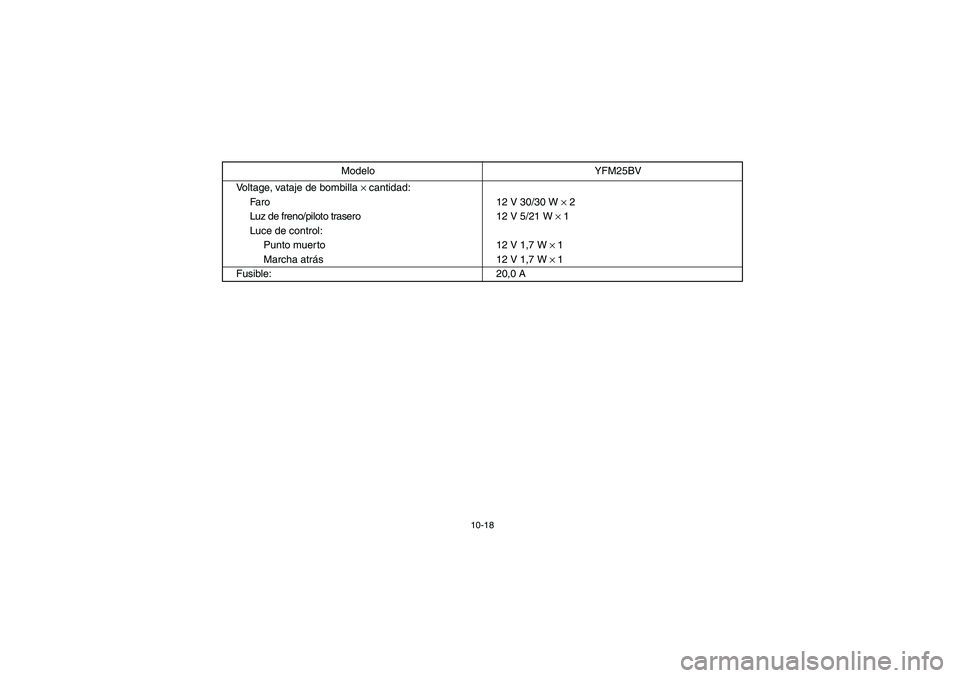

10-18
Voltage, vataje de bombilla
× cantidad:
Faro 12 V 30/30 W
× 2
Luz de freno/piloto trasero 12 V 5/21 W
× 1
Luce de control:
Punto muerto 12 V 1,7 W
×
1
Marcha atrás 12 V 1,7 W
× 1
Fusible: 20,0 AModelo YFM25BV
EE.book Page 18 Friday, May 27, 2005 5:00 PM

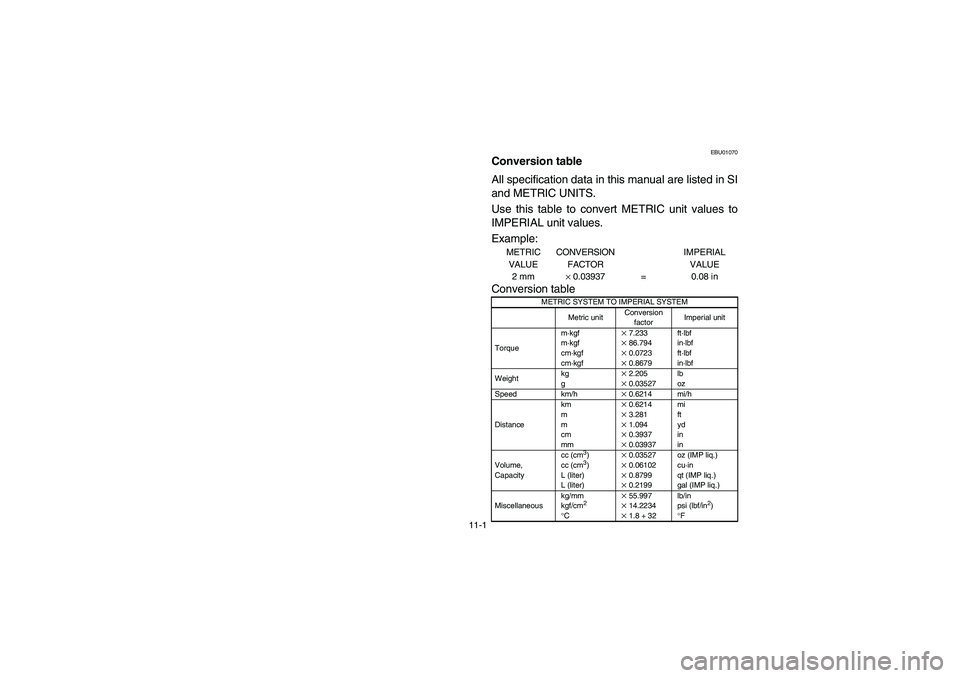

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
