2006 YAMAHA BRUIN 250 Manuale de Empleo (in Spanish)

10-4
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 73/22 (3.318)
Secondary reduction system Shaft drive
Secondary reduction ratio 19/18
× 46/11 (4.414)
Transmission type Constant mesh 5-speed. forward, 1-speed. reverse
Operation Left foot operation
Gear Ratio:
1st 34/12 (2.833)
2nd 34/19 (1.789)
3rd 29/22 (1.318)
4th 26/25 (1.040)
5th 23/28 (0.821)
Reverse 73/22
× 34/12
× 19/18 (9.924)
Chassis:
Frame type Steel tube frame
Caster angle 4.0°
Trail 20.0 mm
Tire:
Type Tubeless
Size: Front AT22
× 7-10
Size: Rear AT22 × 10-10 Model YFM25BV
EE.book Page 4 Friday, May 27, 2005 5:00 PM

10-5
Brake:
Front brake type Dual disk brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand and right foot operation
Suspension:
Fr on t S tr ut
Rear Swingarm (monocross)
Shock absorber:
Front Coil spring / oil damper
Rear Coil spring / oil damper
Wheel travel:
Front 125.0 mm
Rear 135.0 mm
Electrical:
Ignition system DC CDI
Generator system AC magneto
Battery type / voltage, capacity CB14A-A2/12 V 14.0 Ah
Headlight type: Halogen bulbModel YFM25BV
EE.book Page 5 Friday, May 27, 2005 5:00 PM

10-6
Bulb voltage, wattage
× quantity:
Headlight 12 V 30/30 W
× 2
Tail/brake light 12 V 5/21 W
× 1
Indicator light:
Neutral 12 V 1.7 W
× 1
Reverse 12 V 1.7 W × 1
Fuse: 20.0 AModel YFM25BV
EE.book Page 6 Friday, May 27, 2005 5:00 PM

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUES Modèle YFM25BV
Dimensions:
Longueur hors tout 1.916 mm
Largeur hors tout 1.038 mm
Hauteur hors tout 1.118 mm
Hauteur de la selle 772 mm
Empattement 1.170 mm
Garde au sol minimale 150 mm
Rayon de braquage minimal 2.900 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 216,0 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311/EEC) (Pour l’Europe) 77,5 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008)
(Pour l’Europe) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008)
(Pour l’Europe) 2,5 m/s2 maximum
Moteur:
Type Refroidissement par air, 4 temps, simple arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre incliné vers l’avant
Cylindrée 229,6 cm3
Alésage ×
course 71,0 ×
58,0 mm
EE.book Page 7 Friday, May 27, 2005 5:00 PM

10-8
Taux de compression 8,70:1
Système de démarrage Démarreur électrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM25BV
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
EE.book Page 8 Friday, May 27, 2005 5:00 PM

10-9

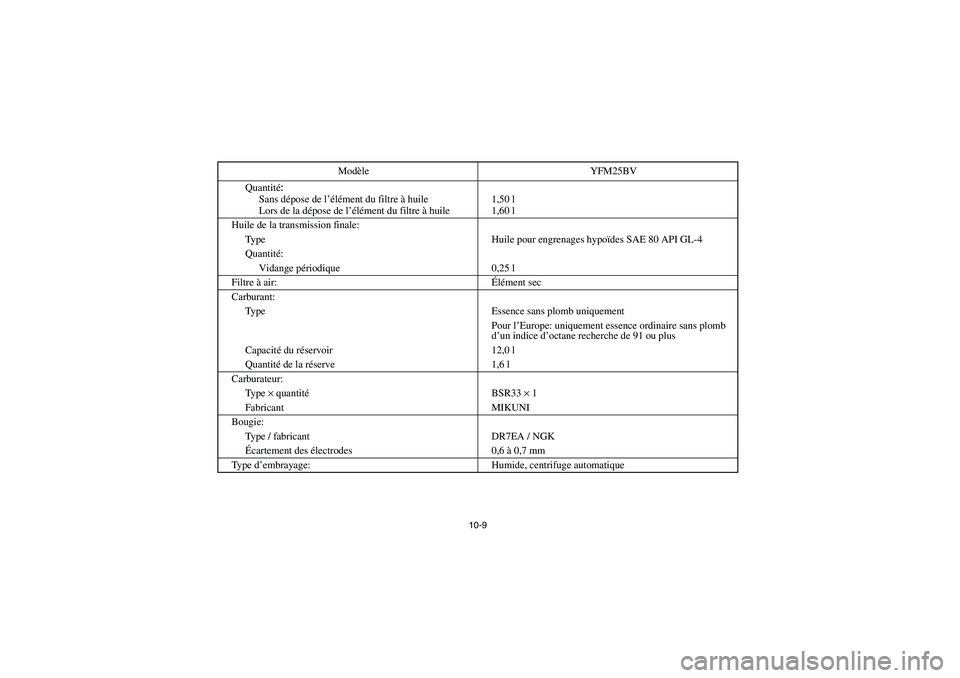

Quantité:
Sans dépose de l’élément du filtre à huile
Lors de la dépose de l’élément du filtre à huile1,50 l
1,60 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité:
Vidange périodique 0,25 l
Filtre à air:Élément sec
Carburant:
Type Essence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir 12,0 l
Quantité de la réserve 1,6 l
Carburateur:
Ty p e × quantitéBSR33 × 1
Fabricant MIKUNI
Bougie:
Type / fabricant DR7EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Ty p e d’embrayage: Humide, centrifuge automatiqueModèle YFM25BV
EE.book Page 9 Friday, May 27, 2005 5:00 PM

10-10

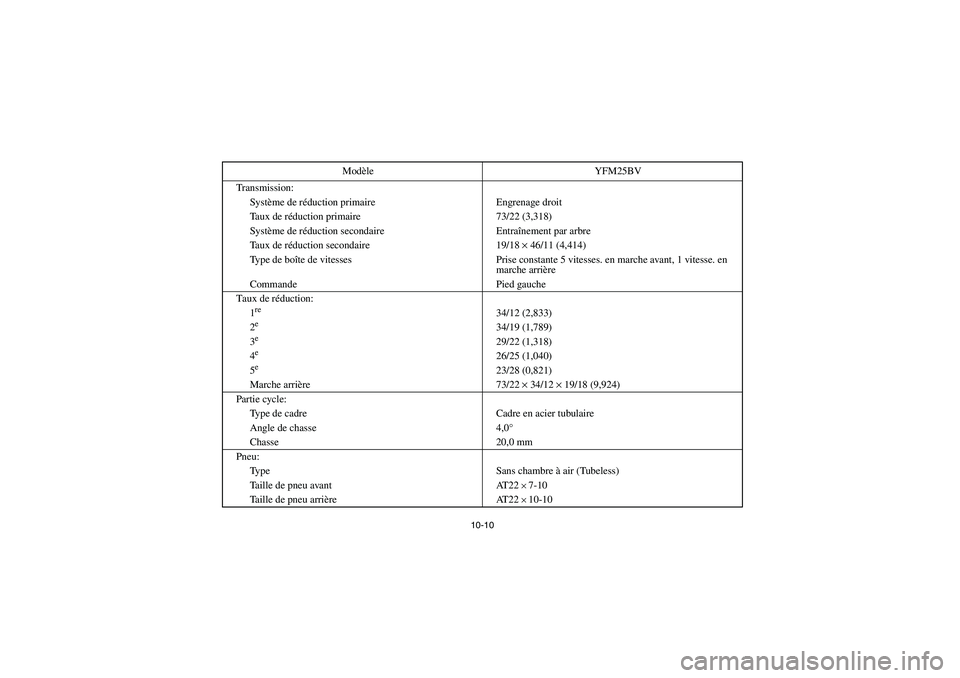

Transmission:
Système de réduction primaire Engrenage droit
Taux de réduction primaire 73/22 (3,318)
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 19/18 × 46/11 (4,414)
Type de boîte de vitesses Prise constante 5 vitesses. en marche avant, 1 vitesse. en
marche arrière
Commande Pied gauche
Taux de réduction:
1
re
34/12 (2,833)
2
e
34/19 (1,789)
3
e
29/22 (1,318)
4
e
26/25 (1,040)
5
e
23/28 (0,821)
Marche arrière 73/22 × 34/12 × 19/18 (9,924)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4,0°
Chasse 20,0 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille de pneu avant AT22
× 7-10
Taille de pneu arrière AT22 × 10-10 Modèle YFM25BV
EE.book Page 10 Friday, May 27, 2005 5:00 PM

10-11
Freins:
Type de frein avant Double disque
Commande Main droite
Type de frein arrière Frein à tambour
Commande Main gauche et pied droit
Suspension:
Avant Barre comprimée
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal, amortisseur hydraulique
Arrière Ressort hélicoïdal, amortisseur hydraulique
Débattement de roue:
Avant 125,0 mm
Arrière 135,0 mm
Partie électrique:
Système d’allumage CDI cc
Générateur Magnéto CA
Type de batterie / voltage, capacitéCB14A-A2/12 V 14,0 Ah
Type de phare: Ampoule halogène Modèle YFM25BV
