Page 265 of 315
Situaciones diversas263
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

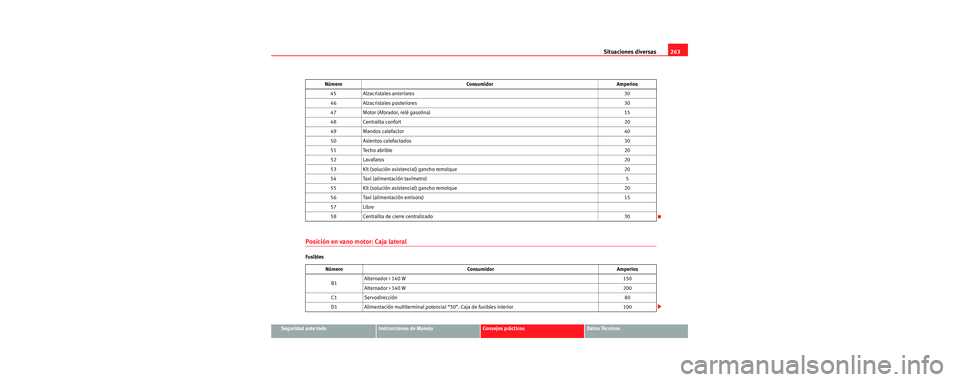

Posición en vano motor: Caja lateral
Fusibles45 Alzacristales anteriores
30
46 Alzacristales posteriores 30
47 Motor (Aforador, relé gasolina) 15
48 Centralita confort 20
49 Mandos calefactor 40
50 Asientos calefactados 30
51 Techo abrible 20
52 Lavafaros 20
53 Kit (solución asistencial) gancho remolque 20
54 Taxi (alimentación taxímetro) 5
55 Kit (solución asistencial) gancho remolque 20
56 Taxi (alimentación emisora) 15
57 Libre
58 Centralita de cierre centralizado 30
Número Consumidor Amperios B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
Número
Consumidor Amperios
s2sc.3.book Seite 263 Dienstag, 18. Juli 2006 4:52 16
Page 266 of 315

Situaciones diversas
264
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones de l modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.
Cambio de lámparas
Observaciones generales
Antes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor ge nerado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían ll evar las siguientes lámparas, muy
importantes para la seguridad del tráfico. Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Faros xenon
22)/autodireccionables*
Cruce y carretera - D1S23)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior superior
Stop/Posición - P21W
24)
Intermitente - R10W
E1 Electroventilador > 500 W /
Electroventilador < 500 W 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 100
G1 Alimentación fusibles remolque en caja de fusibles interior 50
H1 Centralita cierre centralizado (4F8 con autolock)
Número Consumidor Amperios
22)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.
23)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
24)Lámpara de un solo filamento de control el
ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
s2sc.3.book Seite 264 Dienstag, 18. Juli 2006 4:52 16
Page 267 of 315
Situaciones diversas265
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

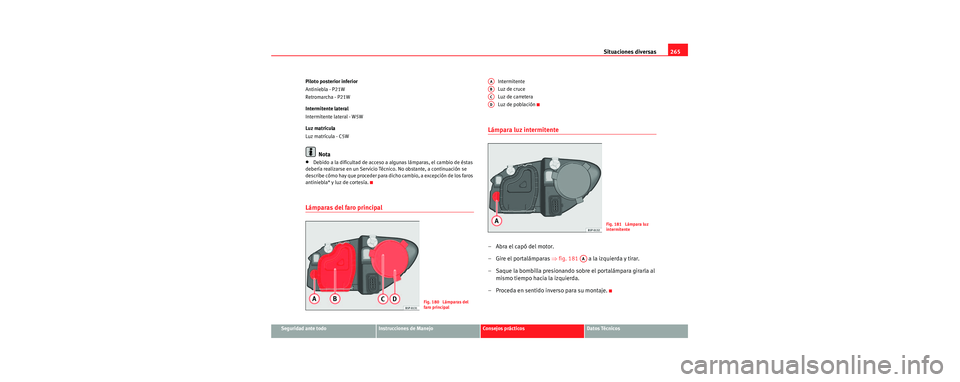

Piloto posterior inferior
Antiniebla - P21W
Retromarcha - P21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•Debido a la dificultad de acceso a al
gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
Lámpara luz intermitente
–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 181 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Fig. 180 Lámparas del
faro principal
AA
AB
AC
AD
Fig. 181 Lámpara luz
intermitente
AA
s2sc.3.book Seite 265 Dienstag, 18. Juli 2006 4:52 16
Page 268 of 315
Situaciones diversas
266
Luz de cruce
–Abra el capo del motor – Desplace los tirantes
⇒fig. 182 en el sentido de la flecha y
saque la tapa.
– Extraiga el conector ⇒fig. 183 de la lámpara.
– Desenganche el resorte retentor ⇒ fig. 183 presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.
Fig. 182 Luz de cruce
Fig. 183 Luz de cruce
A1
A2
A3
s2sc.3.book Seite 266 Dienstag, 18. Juli 2006 4:52 16
Page 269 of 315
Situaciones diversas267
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

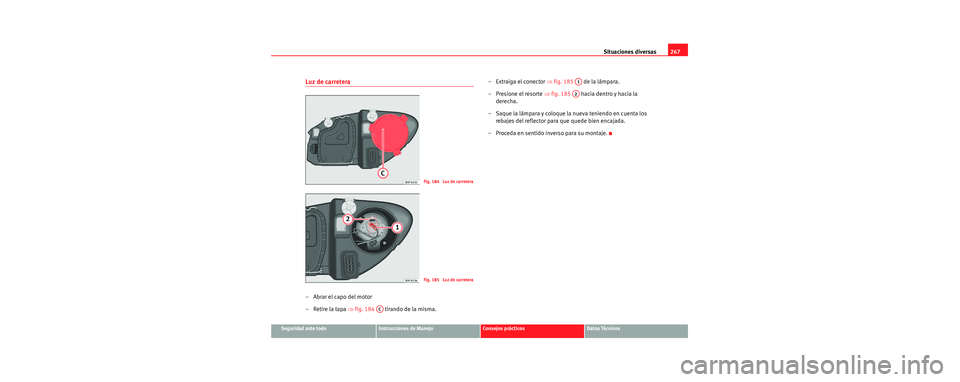

Luz de carretera
–Abrar el capo del motor
– Retire la tapa ⇒fig. 184 tirando de la misma. – Extraiga el conector
⇒fig. 185 de la lámpara.
– Presione el resorte ⇒fig. 185 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
Fig. 184 Luz de carretera
Fig. 185 Luz de carretera
AC
A1
A2
s2sc.3.book Seite 267 Dienstag, 18. Juli 2006 4:52 16
Page 270 of 315
Situaciones diversas
268

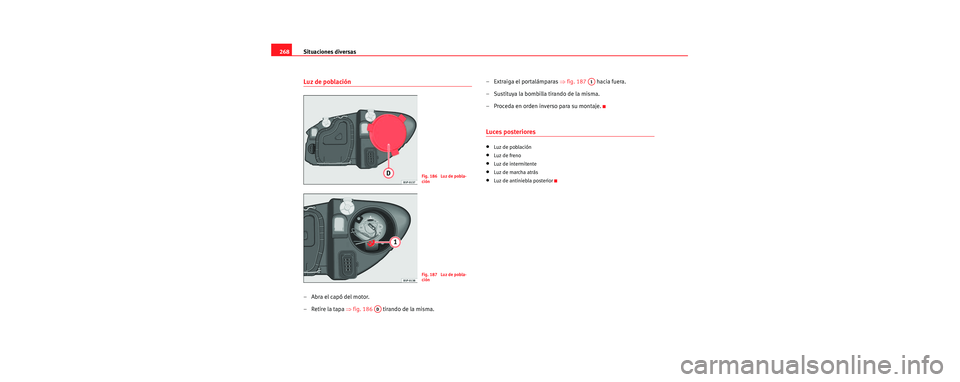

Luz de población
–Abra el capó del motor.
– Retire la tapa ⇒fig. 186 tirando de la misma. – Extraiga el portalámparas
⇒fig. 187 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores
•Luz de población
•Luz de freno
•Luz de intermitente
•Luz de marcha atrás
•Luz de antiniebla posteriorFig. 186 Luz de pobla-
ción
Fig. 187 Luz de pobla-
ción
AD
A1
s2sc.3.book Seite 268 Dienstag, 18. Juli 2006 4:52 16
Page 271 of 315

Situaciones diversas269
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Luz de población/ freno
– Abra el portón trasero
– Extraiga los tornillos ⇒fig. 188 – Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico
⇒fig. 189 que fija el piloto.
Para iniciar el giro le puede ser de ayuda, insertar el destorni-
llador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒página 270, fig. 190 del porta-
lámparas y tire del mismo.
– Presione la lámpara y gírela a la izquierda, y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Los contactos metálicos de
los extremos de los portalámpara s, deben estar bien colocados
con respecto a los contactos del piloto.
Fig. 188 Luz de pobla-
ción/freno
Fig. 189 Luz de pobla-
ción/freno
AA
AB
AC
s2sc.3.book Seite 269 Dienstag, 18. Juli 2006 4:52 16
Page 272 of 315
Situaciones diversas
270

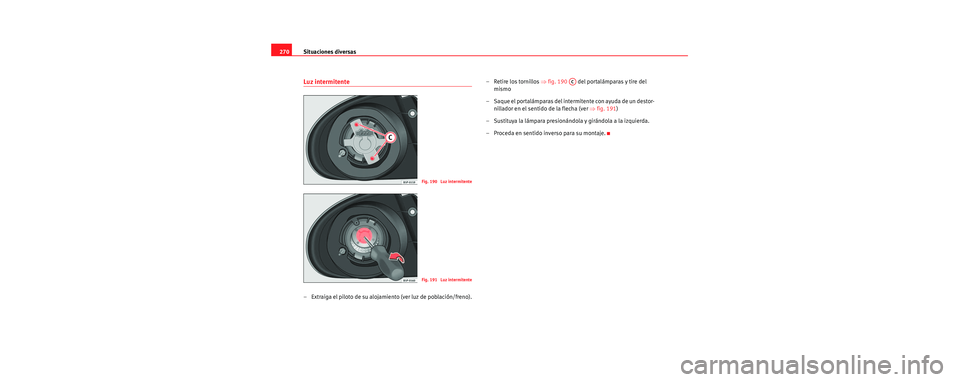

Luz intermitente
– Extraiga el piloto de su alojamiento (ver luz de población/freno). – Retire los tornillos
⇒fig. 190 del portalámparas y tire del
mismo
– Saque el portalámparas del intermitente con ayuda de un destor- nillador en el sentido de la flecha (ver ⇒fig. 191 )
– Sustituya la lámpara presionándola y girándola a la izquierda.
– Proceda en sentido inverso para su montaje.
Fig. 190 Luz intermitente
Fig. 191 Luz intermitente
AC
