Puesto de conducción
68
Seleccionar un menú del menú principal
– Para marcar una opción del menú, pulse el extremo superior o inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas horizontales. – Pulse la tecla para seleccionar la opción marcada.
Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
AA
Menú principal Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino ac tiva, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la dirección de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de adve rtencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú princi pal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visualiza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s2sc.3.book Seite 68 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante
88
Mandos en el volante
Generalidades
El volante incorpora módulos multif unción desde los cuales es posible
controlar funciones de audio, telefoní a y radionavegación del vehículo , así
como el cambio de marchas automático* sin que sea necesario desviar la
atención de la conducción.
Existen tres versiones de módulos multifunción:
•Versión Audio, para el control desde el volante de las funciones disponi-
bles de audio.
•Versión Audio + Teléfono, para el control desde el volante de las funciones
disponibles de audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control del sistema de Audio
(Radio, CD Audio, CD mp3, CD Changer) y para el control del Sistema de
Radionavegación, en cuyo caso controlan además de las anteriores, la
función de Navegación.
•Versión para cambio automático. ⇒página 179
s2sc.3.book Seite 88 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante89
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Sistema audio
Mandos en volante versión Audio
Fig. 49 Mandos en el
volanteFig. 50 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD Audio CD mp3
a)CDCRadio CD Audio
CD mp3a)CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
AA
AB
AC
s2sc.3.book Seite 89 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante91
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Mandos en volante versión Audio + Teléfono
Fig. 51 Mandos en el
volanteFig. 52 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD Audio CD mp3
a)CDCRadio CD Audio
CD mp3a)CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AA
AB
AC
s2sc.3.book Seite 91 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante93
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Sistema de Radionavegación
Mandos en volante versión Audio
Fig. 53 Mandos en el
volanteFig. 54 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD CD mp3
a)CDCRadio CD
CD mp3a)CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente
de audio activa y del mensaje de
navegación (continuo)
AA
AB
s2sc.3.book Seite 93 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante95
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

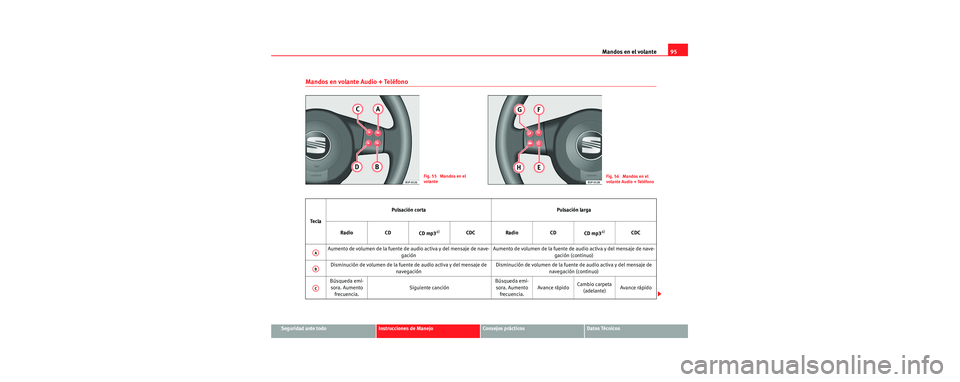

Mandos en volante Audio + Teléfono
Fig. 55 Mandos en el
volanteFig. 56 Mandos en el
volante Audio + Teléfono
Te c l a Pulsación corta Pulsación larga
Radio CD CD mp3
a)CDCRadio CD
CD mp3a)CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente
de audio activa y del mensaje de
navegación (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AA
AB
AC
s2sc.3.book Seite 95 Dienstag, 18. Juli 2006 4:52 16
Mandos en el volante97
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Mandos en volante Iluminación
La iluminación se conecta y desconecta mediante la pulsación simultánea de
las siguiente teclas:
Fig. 57 Mandos en
volante versión Audio +
Te l é f o n o
Fig. 58 Mandos en
volante versión Audio
Pulsación simultánea de...
Audio ⇒fig. 58
Audio + Teléfono ⇒fig. 57
AAAB
AAAB
s2sc.3.book Seite 97 Dienstag, 18. Juli 2006 4:52 16
