Page 257 of 315

Situaciones diversas255
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
– Deje que bajen todos los ocupantes del vehículo. Los mismos
deberán mantenerse alejados de la zona de de peligro (p.ej.
detrás del guarda-rail).
– Compruebe si es posible reparar el pinchazo con el Tyre-Mobility- System “Observaciones generales y consejos para su segu-
ridad.”
– Desenrosque el tapón de la válvula de la rueda afectada.
– Saque del maletero el juego para reparación de neumáticos .
¡ATENCIÓN!
Conecte los intermitentes de emergencia y ponga el triángulo de emer-
gencia . Esta medida lo protege a Ud y a los ocupantes de otros vehículos.
¡Cuidado!
Extreme la precaución cuando tenga que reparar un pinchazo en una
pendiente.
Nota
Observe las disposiciones legales al respecto.
Reparación de un pinchazo
Para reparar un pinchazo, una vez realizados los trabajos
preliminares, siga los pasos que le indicamos a continua-
ción.
Aplique el producto estanqueizante
– En el envase encontrará unas instrucciones para aplicar el producto estanqueizante de manera correcta
Infle el neumático.
– Saque el compresor y el tubo flexible.
– Enrosque la tuerca de sujección en la válvula del neumático.
– Enchufe la clavija del cable del compresor en una toma de corriente de 12 voltios.
– Conecte el compresor y controle la presión de llenado en el manómetro.
Finalice la reparación
– Saque de la válvula el tubo flexible del compresor.
– Asegure el tapón de la válvula.
– Desconecte el compresor de la red de corriente del vehículo.
–Guarde las herramientas en su lugar.
Nota
El compresor no debería estar nunca en funcionamiento mas de 6 minutos.
s2sc.3.book Seite 255 Dienstag, 18. Juli 2006 4:52 16
Page 258 of 315

Situaciones diversas
256
Fusibles eléctricos
Cambiar un fusible
Los fusibles fundidos se deben cambiar
Tapa de los fusibles bajo volante
– Desconectar el encendido y el consumidor eléctrico afectado.
– Averigüe qué fusible corresponde al consumidor eléctrico afec-
tado ⇒página 258.
– Tome la pinza de plástico del soporte de la tapa de fusibles, encájela sobre el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de metal fundida) por un fusible nuevo del mismo amperaje.
Tapa de fusibles en el compartimento del motor
– Desconecte el encendido y el consumidor eléctrico afectado.
– Retire la tapa de fusibles del compartimiento del motor haciendo presión sobre las lengüetas hacia el centro de la tapa ⇒fig. 179.
– Averigüe que fusible corresponde al consumidor eléctrico afec- tado ⇒página 258.
– Tome la pinza de plástico del soporte de la tapa de fusibles (extremo izquierdo del tablero de instrumentos), encájela sobre
el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de metal fundida) por un fusible nuevo del mismo amperaje.
– Coloque la tapa de fusibles correctamente para que no pueda entrar agua.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se encuen-
tran en el extremo izquierdo del tablero de instrumentos y en la parte
izquierda del compartimiento del motor, en ambos casos tras una tapa.
Fig. 178 Tapa de la caja
de fusibles en el lado
izquierdo del tablero de
instrumentos
Fig. 179 Tapa de la caja
de fusibles en el comparti-
miento motor
s2sc.3.book Seite 256 Dienstag, 18. Juli 2006 4:52 16
Page 259 of 315

Situaciones diversas257
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Los elevalunas eléctricos van protegidos por medio de fusibles automáticos
que vuelven a conectarse automáticamente tras unos segundos, una vez
eliminada la sobrecarga (p. ej. cristales atascados por congelación)
Color de los fusibles
¡ATENCIÓN!
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de ince ndio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Nota
•Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que
verificar el sistema cuanto antes en un taller especializado.
•Si se sustituye un fusible por otro de mayor amperaje, podrían producirse
daños en algún otro punt o del sistema eléctrico.
•Es recomendable llevar siempre en el vehículo algunos fusibles de
repuesto. Éstos pueden adquirirse en los Servicios Oficiales .
Color Amperios
Marrón claro 5 Rojo 10Azul 15
Amarillo 20
Natural (blanco) 25 Ve rd e 3 0
Naranja 40 Rojo 50
Blanco 80 Azul 100Gris 150
Violeta 200
s2sc.3.book Seite 257 Dienstag, 18. Juli 2006 4:52 16
Page 260 of 315
Situaciones diversas
258
Dotación de fusibles, lado izquierdo del tablero de instrumentos
Fusibles
Número Consumidor Amperios
1 Libre
2 Libre
3 Libre
4 Libre
5 Libre
6 Libre
7 Libre
8 Libre
9 Airbag 5
10 Libre
11 Libre
11 Kit postventa 5
12 Faro xenon izquierdo 10
13 Mandos calefacción / Interruptor ESP, AS R/ Marcha atrás/Preinstalación teléfono 5
14 Centralita ABS/ESP / Motor/ Faro s/ Centralita remolque/ Interruptor luces/ Cuadro de instrumentos 10
15 Centralita regulafaros/ Parabrisas calefactados/ Iluminación instrumentos / Centralita diagnosis 10
16 Faro xenon derecho 10
17 Motor D2L (2.0l 147 kW 4 velocidades TFSI) 10
18 Libre
19 Libre
20 Park Pilot (Ayuda de aparcamiento) / Palanca de cambio/ Centralita ESP 10
s2sc.3.book Seite 258 Dienstag, 18. Juli 2006 4:52 16
Page 261 of 315
Situaciones diversas259
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
21 Centralita de cableado
7,5
22 Sensor alarma volumétrica/ Bocina alarma 5
23 Diagnosis / Sensor de lluvia/ Interruptor luces 10
24 Libre
25 Acoplamiento centralita cambio automático 20
26 Bomba de vacío 20
27 Libre
28 Motor limpialuneta/ Centralita cableado 20
29 Libre
30 Toma de corriente / Encendedor 20
31 Libre
32 Libre
33 Calefactor 40
34 Libre
35 Libre
36 Motor 2.0 l 147 kW 10
37 Motor 2.0 l 147 kW 10
38 Motor 2.0 l 147 kW 10
39 Centralita remolque (Gancho) 15
40 Centralita remolque (intermitente, freno y posición izquierda) 20
41 Centralita remolque (antiniebla, marcha atrás y posición derecha) 20
42 Kit (solución asistencial) gancho remolque 15
43 Libre
44 Luneta térmica 25
Número Consumidor Amperios
s2sc.3.book Seite 259 Dienstag, 18. Juli 2006 4:52 16
Page 262 of 315

Situaciones diversas
260

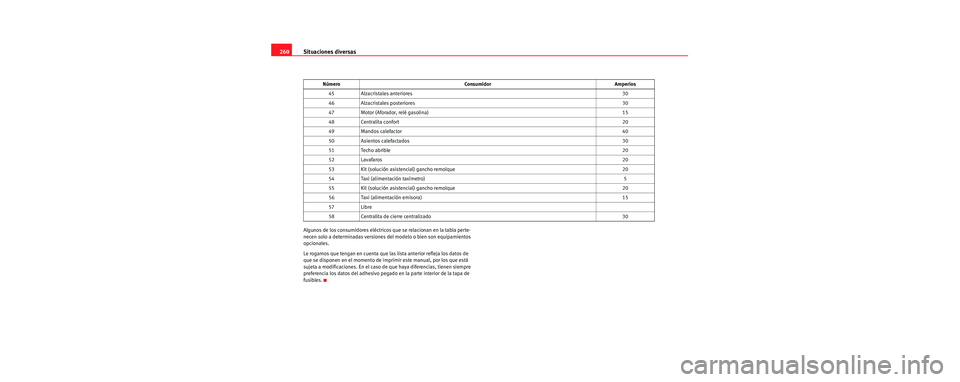

Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de impr imir este manual, por los que está
sujeta a modificaciones. En el caso de que haya diferencias, tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles. 45 Alzacristales anteriores
30
46 Alzacristales posteriores 30
47 Motor (Aforador, relé gasolina) 15
48 Centralita confort 20
49 Mandos calefactor 40
50 Asientos calefactados 30
51 Techo abrible 20
52 Lavafaros 20
53 Kit (solución asistencial) gancho remolque 20
54 Taxi (alimentación taxímetro) 5
55 Kit (solución asistencial) gancho remolque 20
56 Taxi (alimentación emisora) 15
57 Libre
58 Centralita de cierre centralizado 30
Número Consumidor Amperios
s2sc.3.book Seite 260 Dienstag, 18. Juli 2006 4:52 16
Page 263 of 315
Situaciones diversas261
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Dotación de fusibles, parte izquierda del compartimiento del motor
Fusibles
Número Consumidor Amperios
1 Libre
2 Libre
3 Libre
4 Libre
5 Libre
6 Libre
7 Libre
8 Libre
9 Airbag 5
10 Libre
11 Libre
11 Mazo asistencial / Kit postventa / Montaje posterior dispositivo 5
12 Faro xenon izquierdo 10
13 Mandos calefacción / Interruptor RPA, ESP, ASR/ Marcha atrás/Preinstalación teléfono 5
14 Centralita ABS/ESP / Motor/ Faro s/ Centralita remolque/ Interruptor luces/ Cuadro de instrumentos 10
15 Centralita regulafaros/ Parabrisas calefactados/ Ilum inación instrumentos mandos/ Centralita diagnosis 10
16 Faro xenon derecho 10
17 Motor D2L (2.0l 147 kW 4 velocidades TFSI) 10
18 Libre
19 Libre
20 Park Pilot (Ayuda de aparcamiento) / Palanca de cambio/ Centralita ESP 10
s2sc.3.book Seite 261 Dienstag, 18. Juli 2006 4:52 16
Page 264 of 315
Situaciones diversas
262
21 Centralita de cableado 7,5
22 Sensor alarma volumétrica/ Bocina alarma 5
23 Diagnosis / Sensor de lluvia/ Interruptor luces 10
24 Libre
25 Acoplamiento centrali ta cambio automático 20
26 Bomba de vacío 20
27 Libre
28 Motor limpialuneta/ Centralita cableado 20
29 Libre
30 Toma de corriente / Encendedor 20
31 Libre
32 Libre
33 Calefactor 40
34 Libre
35 Libre
36 Motor 2.0 l 147 kW 10
37 Motor 2.0 l 147 kW 10
38 Motor 2.0 l 147 kW 10
39 Centralita remolque (Gancho) 15
40 Centralita remolque (intermitente, freno y posición izquierda) 20
41 Centralita remolque (antiniebla, marcha atrás y posición derecha) 20
42 Kit (solución asistencial) gancho remolque 15
43 Libre
44 Luneta térmica 25
Número
Consumidor Amperios
s2sc.3.book Seite 262 Dienstag, 18. Juli 2006 4:52 16
