2006 Seat Toledo Manual de instrucciones (in Spanish)

Asientos y portaobjetos143
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Nota
El cambiador de CD se encuentra en este compartimento.
Portaobjetos bajo los asientos delanteros
Debajo de cada asiento delantero se encuentra un cajón
portaobjetos con tapa.
El cajón* ⇒fig. 101 se abre pulsando la tecla del cajón y abatiendo la
tapa.
Dispone de dos posiciones de apertura a 15 y 60 grados en función de la
presión ejercida sobre la tapa. En la posición a 60 grados, se colapsa la tapa,
si se ejerce una presión excesiva.
Para cerrar el cajón, presionar la tapa hasta su encastre.
¡ATENCIÓN!
•La carga máxima que puede depositarse en el cajón es de 1,5 kg.
•Asegúrese de no circular con la tapa del cajón abierta. Existe el peligro
que los ocupantes sufran daños si la carga se desprende en caso de frenazo
o accidente.
Mesita plegable*
En la parte posterior de los respaldos de los asientos delan-
teros van alojadas unas mesitas plegables.
– Para utilizar la mesita levántela hacia arriba en la dirección de la flecha ⇒fig. 102 .
Fig. 101 Portaobjetos
debajo de los asientos
delanteros
AAFig. 102 Mesita plegable
del asiento delantero
izquierdo
s2sc.3.book Seite 143 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
144
¡ATENCIÓN!
•La mesita plegable no debe ir abierta durante la marcha cuando viajen
personas en la segunda fila de asientos. En caso de un frenazo brusco,
podría causar lesiones. Por este motivo, la mesita debe ir siempre cerrada
y bien encastrada.
•No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
¡Cuidado!
Durante la marcha no deje envases abiertos en los portavasos. La bebida
podría derramarse al frenar, por ejemplo, y ocasionar desperfectos en el
vehículo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 103 Tapa maletero
plegable
Fig. 104 Separador del
piso maletero
s2sc.3.book Seite 144 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos145
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-
lidad ⇒página 144, fig. 103 .
– Coloque el separador ⇒página 144, fig. 104,en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
Nota
•El peso máximo que sopo rta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•No sobrepase el peso máximo autorizado del vehículo. ⇒página 286
Red* portaobjetos del maletero
En el maletero se encuentra una red para fijar objetos.
– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 105
Nota
•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•No sobrepase el peso máximo autorizado del vehículo. ⇒página 286
Otros compartimentos portaobjetos
Encontrará otros compar timentos portaobjetos:
•en la consola central,
•en los guarnecidos de las puertas (traseras y delanteras),
•en los guarnecidos laterales del maletero,
•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.
¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.
•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
AA
Fig. 105 Red portaob-
jetos maletero
s2sc.3.book Seite 145 Dienstag, 18. Juli 2006 4:52 16

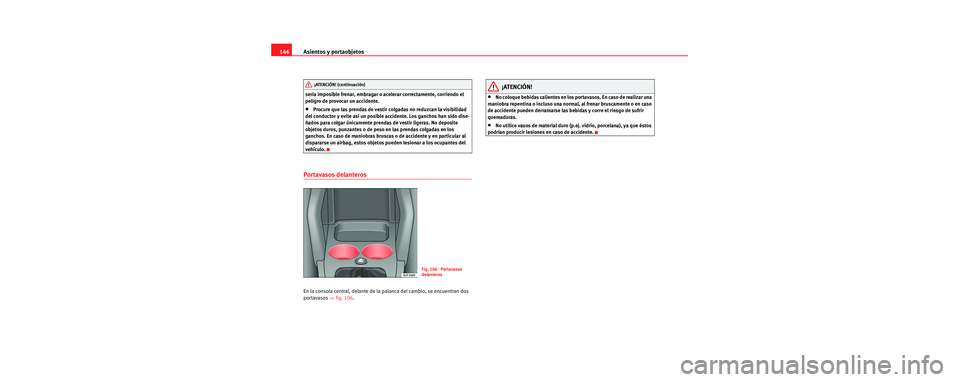

Asientos y portaobjetos
146
sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.
•Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros
En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 106 .
¡ATENCIÓN!
•No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
¡ATENCIÓN! (continuación)
Fig. 106 Portavasos
delanteros
s2sc.3.book Seite 146 Dienstag, 18. Juli 2006 4:52 16

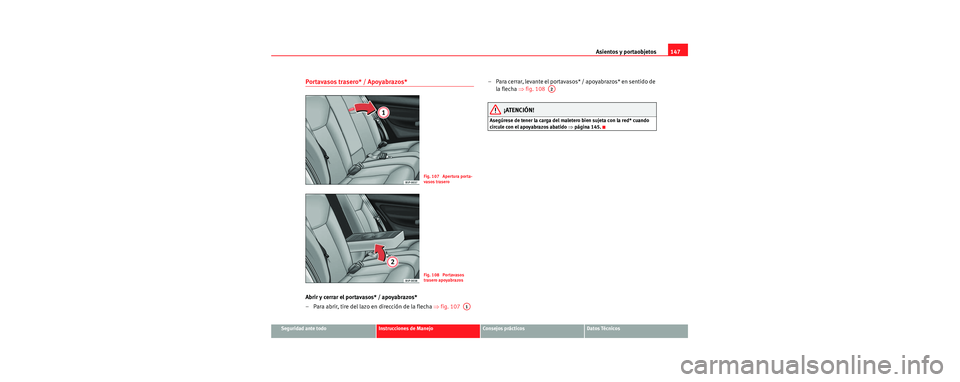

Asientos y portaobjetos147
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Portavasos trasero* / Apoyabrazos*
Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒fig. 107 – Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒fig. 108
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 145.
Fig. 107 Apertura porta-
vasos trasero
Fig. 108 Portavasos
trasero apoyabrazos
A1
A2
s2sc.3.book Seite 147 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
148
Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posteriorMontaje portaobjetos móvil
– Abata el respaldo del asiento posterior de la parte pequeña, para
tener acceso a la parte posterior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 110 del portaobjetos móvil, por la parte posterior del
asiento. Debe estar situada entre el respaldo y el cojín, en la zona
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa..
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒fig. 109 , con las dos
anillas de fijación ⇒fig. 110 y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 109 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 109 Portaobjetos
móvil. Montaje
Fig. 110 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
s2sc.3.book Seite 148 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos149
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posteriorApertura
– Levante la tapa , por la zona ⇒fig. 111 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.
Funciones del portaobjetos móvil
•La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los oc upantes en caso de salir despedidos
en el interior del habitáculo.
•Los posavasos se utilizarán para alojar latas o vasos de bebidas.
•La cinta elástica lateral sirve para guardar papeles o revistas.
•Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒fig. 112 , se ha de extraer de su alojamiento en el
lateral del portaobjetos móvil y colocarla en su alojamiento ⇒fig. 112 en
la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento de recho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.
¡ATENCIÓN!
•La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.
•No circule con la tapa del portaobjetos móvil abierta.
•No circule con las mesas en posición de uso.
•Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la ta pa cerrada, así como cuando no haga
uso de ellas
Fig. 111 Portaobjetos
móvil. Apertura
Fig. 112 Portaobjetos
móvil. Funciones
ABAA
ACAD
s2sc.3.book Seite 149 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
150
•No coloque bebidas calientes en los posavasos. En caso de realizar una
maniobra, puede derramarse la bebida y causar quemaduras.
•No deposite latas en los posavasos cuando el vehículo esté en movi-
miento, existe el peligro que puedan salir despedidas por el habitáculo y
causar lesiones.
•Asegúrese que la placa de fijación esté correctamente clipada en el
armazón del cojín.
•Cuando no utilice la placa, guárdela en el interior del portaobjetos.
•Cuando no haga uso del portaobjetos móvil, tenga siempre éste, correc-
tamente fijado con la red de carga en el maletero.
Nota
•Asegúrese que el portaobjetos móvi l está correctamente fijado, tirando
del mismo hacia delante, cogiéndolo por la guantera delantera y compro-
bando que las dos pinzas de fijación están correctamente clipadas con las
dos anillas.
Cenicero*, encendedor* y tomas de corriente
Cenicero*
Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒fig. 113
– Para cerrarlo, baje la tapa
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.
¡ATENCIÓN! (continuación)
Fig. 113 Cenicero alojado
en portavasos delantero
s2sc.3.book Seite 150 Dienstag, 18. Juli 2006 4:52 16
