Beschreibung der Angaben263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

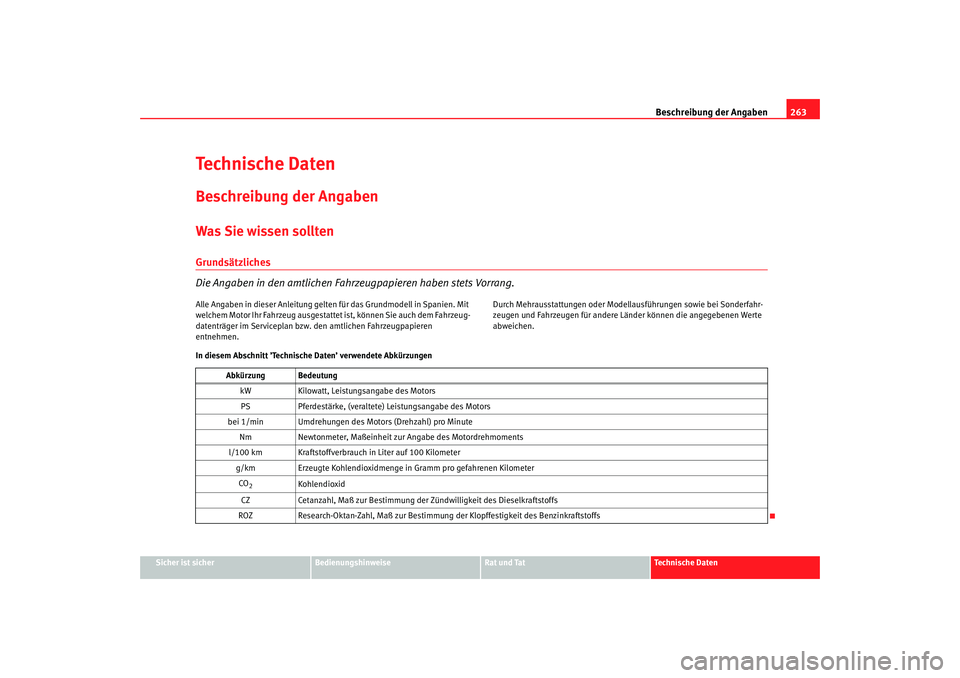

Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Serviceplan bzw. den amtlichen Fahrzeugpapieren
entnehmen. Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
In diesem Abschnitt ’Technische Daten’ verwendete Abkürzungen Abkürzung BedeutungkW Kilowatt, Leistungsangabe des Motors
PS Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min Umdrehungen des Mo tors (Drehzahl) pro Minute
Nm Newtonmeter, Maßeinheit zu r Angabe des Motordrehmoments
l/100 km Kraftstoffverbrauch in Liter auf 100 Kilometer g/km Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen KilometerCO
2
Kohlendioxid
CZ Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
ROZ Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs
leon_aleman Seite 263 Dienstag, 22. August 2006 6:49 18

Beschreibung der Angaben

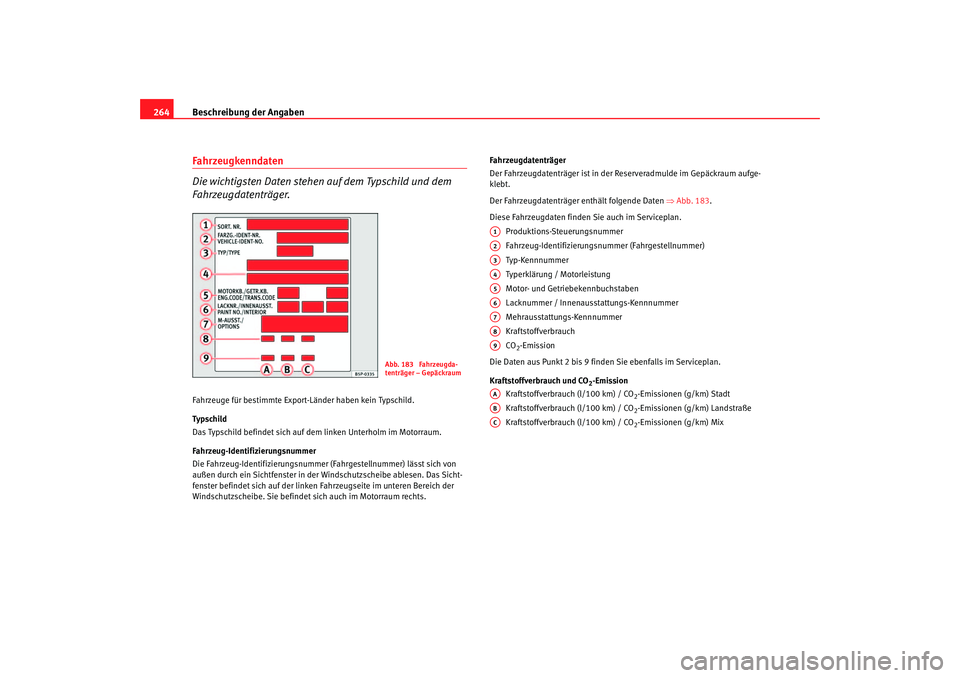

264Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten
⇒Abb. 183.
Diese Fahrzeugdaten finden Sie auch im Serviceplan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emission
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Serviceplan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Mix
Abb. 183 Fahrzeugda-
tenträger – Gepäckraum
A1A2A3A4A5A6A7A8A9AAABAC
leon_aleman Seite 264 Dienstag, 22. August 2006 6:49 18

Beschreibung der Angaben265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

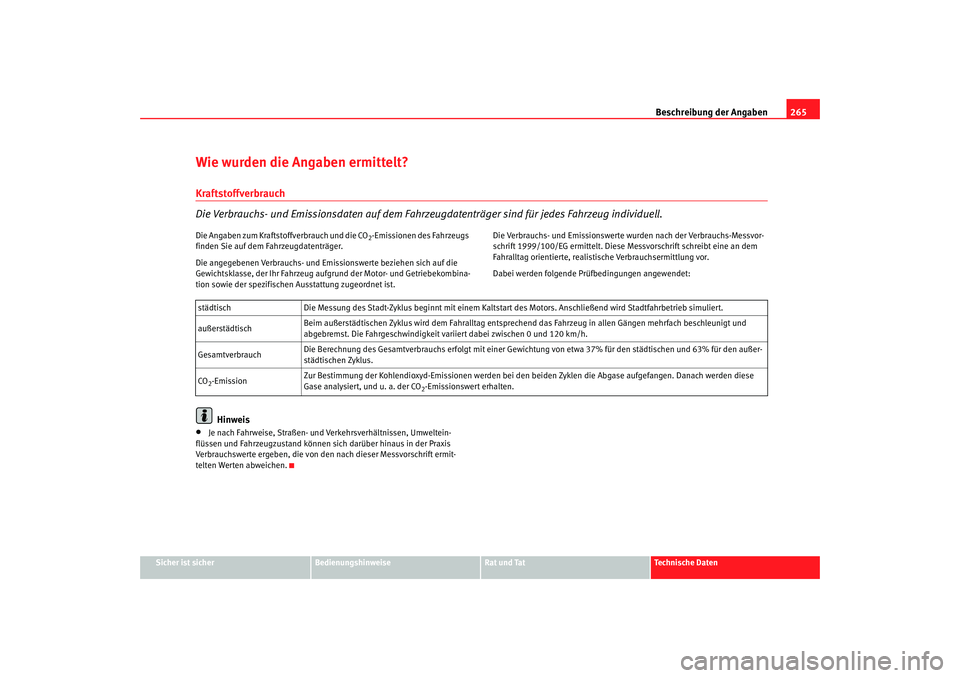

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugdatenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug auf grund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist. Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese Mess
vorschrift schreibt eine an dem
Fahralltag orientierte, realistische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können si ch darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen. städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtisch Beim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
Gesamtverbrauch Die Berechnung des Gesamtverbrauchs erfolgt mit einer Gewich
tung von etwa 37% für den städtischen und 63% für den außer-
städtischen Zyklus.
CO2-Emission Zur Bestimmung der Kohlendioxyd-Emissionen werden bei den be
iden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u. a. der CO
2-Emissionswert erhalten.
leon_aleman Seite 265 Dienstag, 22. August 2006 6:49 18

Beschreibung der Angaben

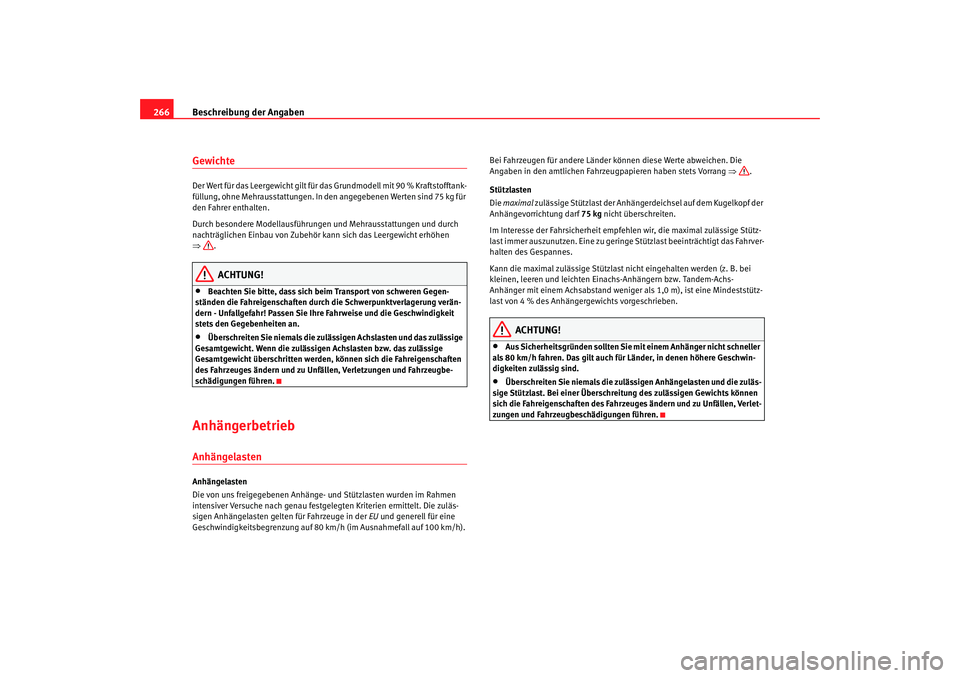

266GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In de n angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen und Mehrausstattungen und durch
nachträglichen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ .
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfä llen, Verletzungen und Fahrzeugbe-
schädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzu ng auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrze
ugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weni ger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
leon_aleman Seite 266 Dienstag, 22. August 2006 6:49 18

Beschreibung der Angaben267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

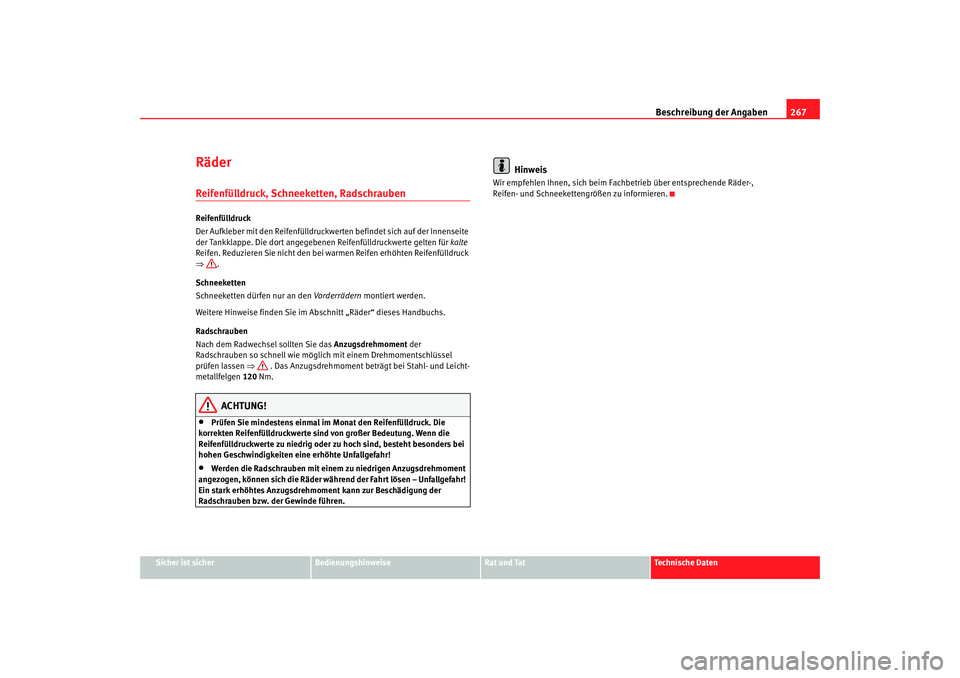

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment be trägt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
leon_aleman Seite 267 Dienstag, 22. August 2006 6:49 18

Technische Daten

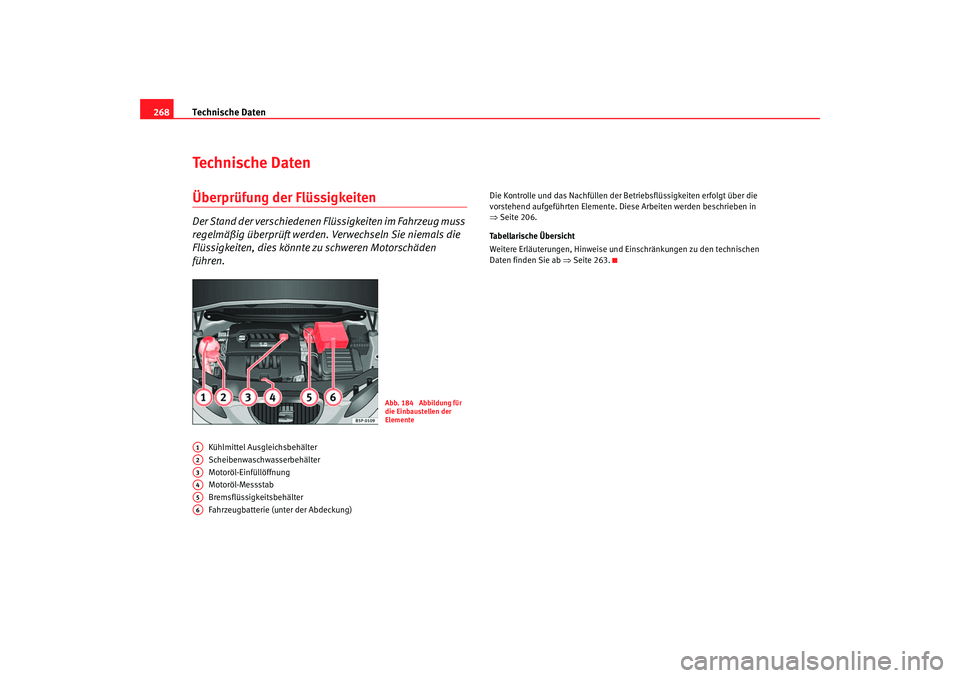

268Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 206.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 263.
Abb. 184 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
leon_aleman Seite 268 Dienstag, 22. August 2006 6:49 18

Technische Daten269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

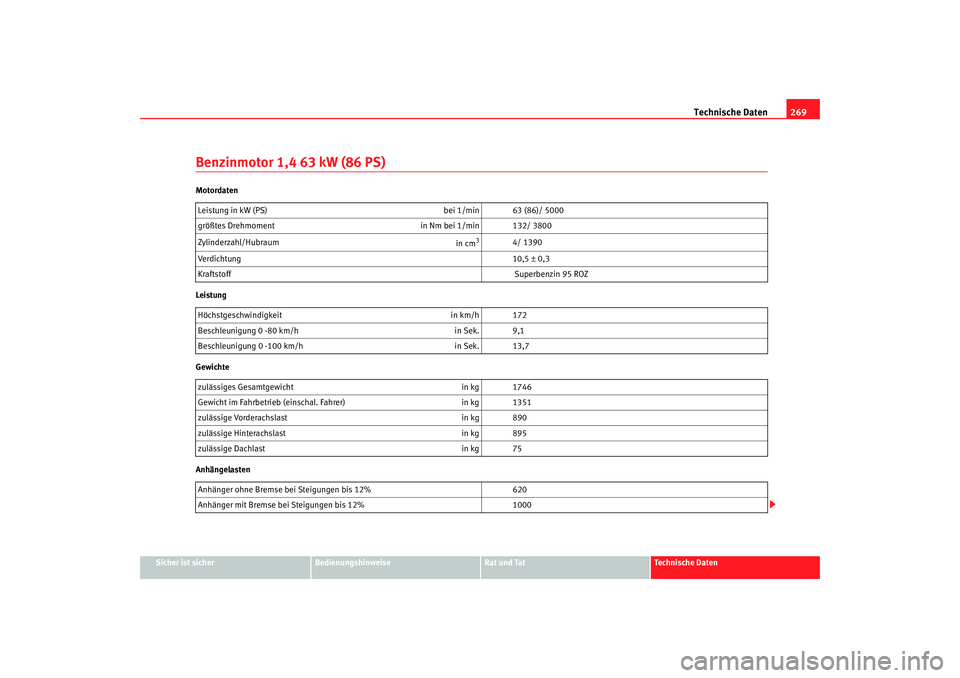

Benzinmotor 1,4 63 kW (86 PS)Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 63 (86)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 ± 0,3
Kraftstoff Superbenzin 95 ROZ
Höchstgeschwindigkeit in km/h 172
Beschleunigung 0 -80 km/h in Sek. 9,1
Beschleunigung 0 -100 km/h in Sek. 13,7
zulässiges Gesamtgewicht in kg 1746
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1351
zulässige Vorderachslast in kg 890
zulässige Hinterachslast in kg 895
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 620
Anhänger mit Bremse bei Steigungen bis 12% 1000
leon_aleman Seite 269 Dienstag, 22. August 2006 6:49 18

Technische Daten

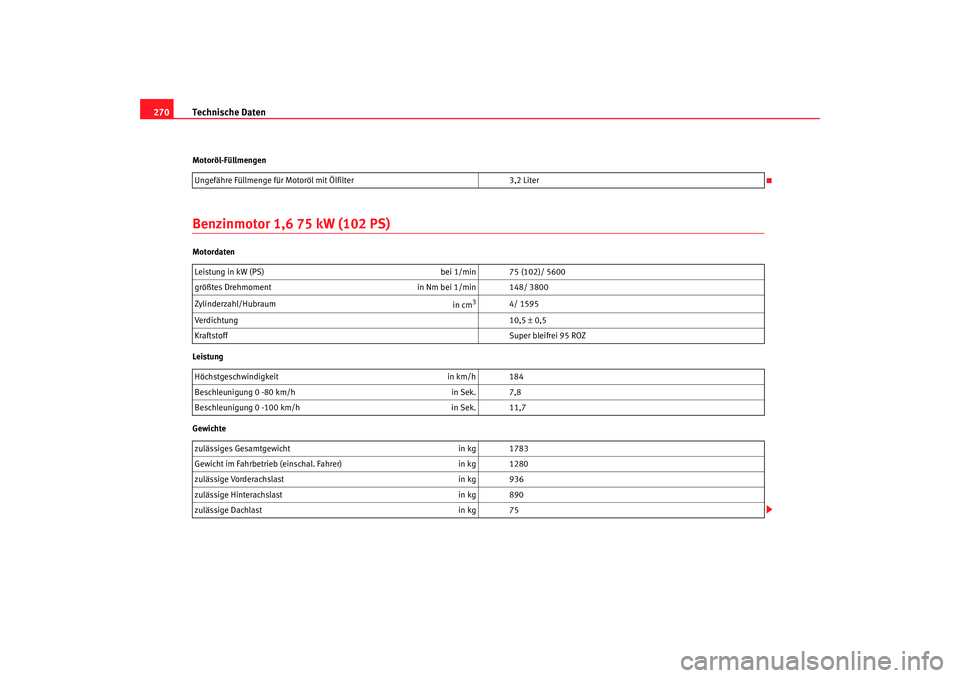

270Motoröl-FüllmengenBenzinmotor 1,6 75 kW (102 PS)Motordaten
Leistung
Gewichte Ungefähre Füllmenge für Motoröl mit Ölfilter
3,2 Liter
Leistung in kW (PS) bei 1/min 75 (102)/ 5600
größtes Drehmoment in Nm bei 1/min 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1595
Verdichtung 10,5 ± 0,5
Kraftstoff Super bleifrei 95 ROZ
Höchstgeschwindigkeit in km/h 184
Beschleunigung 0 -80 km/h in Sek. 7,8
Beschleunigung 0 - 100 km/h in Sek. 11,7
zulässiges Gesamtgewicht in kg 1783
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1280
zulässige Vorderachslast in kg 936
zulässige Hinterachslast in kg 890
zulässige Dachlast in kg 75
leon_aleman Seite 270 Dienstag, 22. August 2006 6:49 18
