2006 Seat Leon 5D Betriebsanleitung (in German)

Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

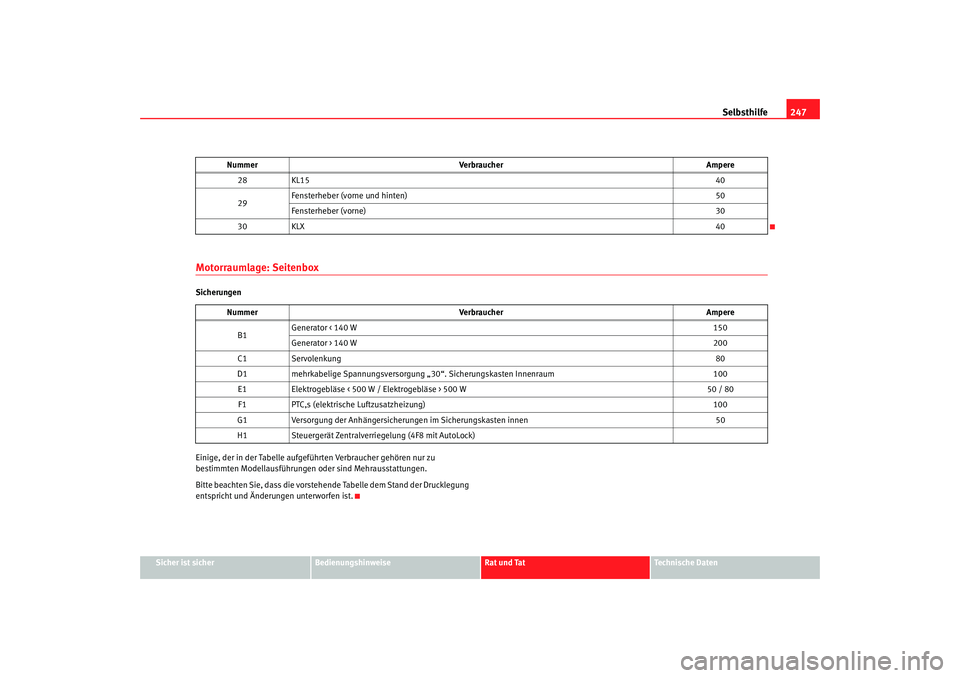

Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.28
KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse < 500 W / Elektrogebläse > 500 W 50 / 80
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
Nummer
Verbraucher Ampere
leon_aleman Seite 247 Dienstag, 22. August 2006 6:49 18

Selbsthilfe

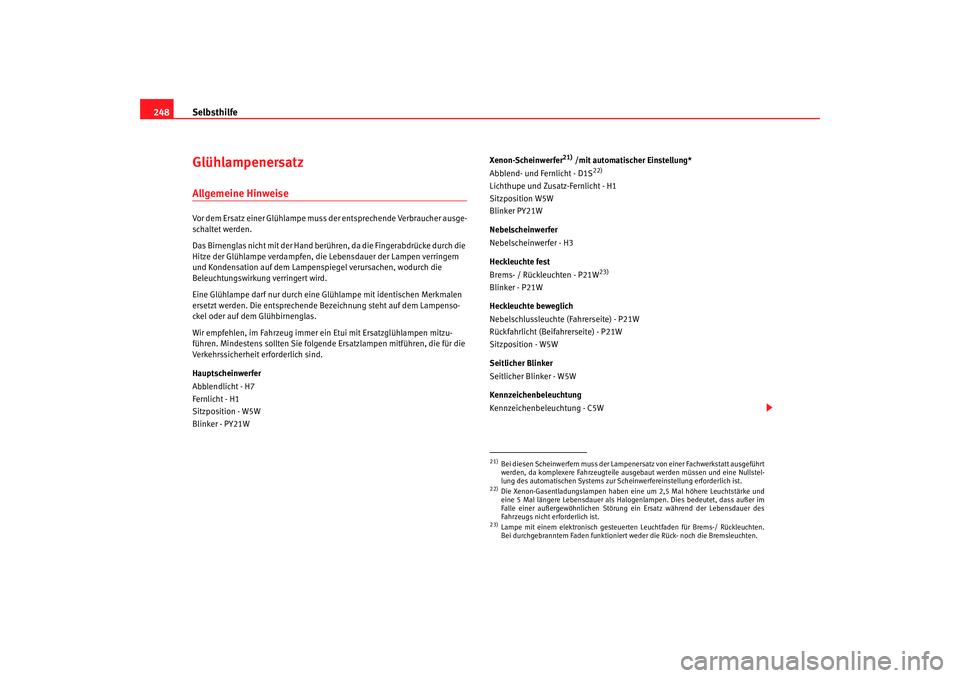

248GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W Xenon-Scheinwerfer
21) /mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
22)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
23)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W21)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.22)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.23)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
leon_aleman Seite 248 Dienstag, 22. August 2006 6:49 18

Selbsthilfe249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

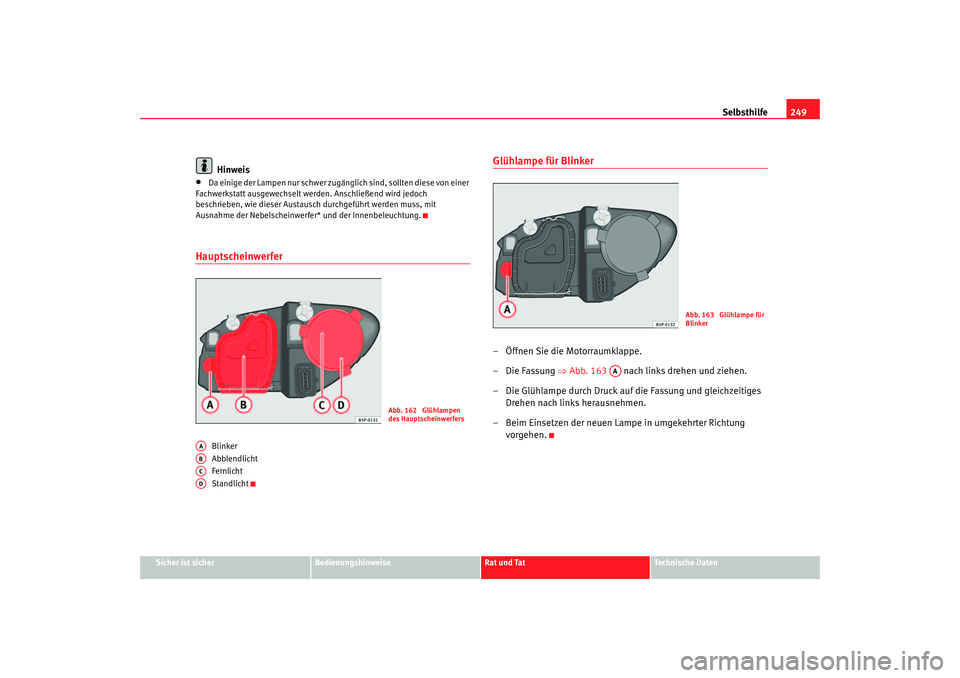

Hinweis
•
Da einige der Lampen nur schwer zugäng lich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausc h durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 163 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 162 Glühlampen
des Hauptscheinwerfers
AAABACAD
Abb. 163 Glühlampe für
Blinker
AA
leon_aleman Seite 249 Dienstag, 22. August 2006 6:49 18

Selbsthilfe

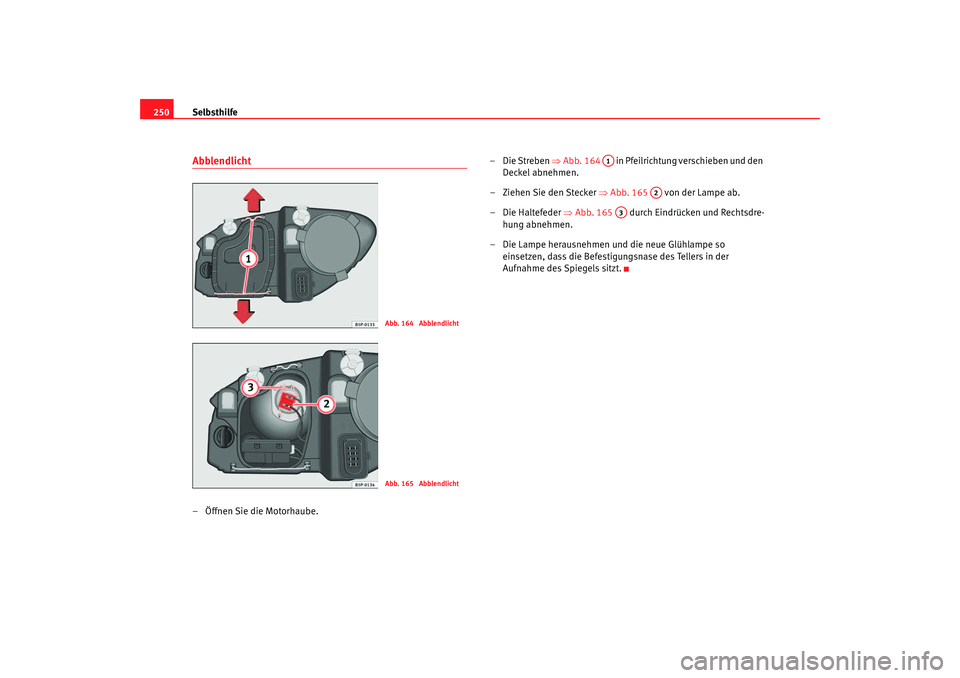

250Abblendlicht– Öffnen Sie die Motorhaube. –Die Streben ⇒
Abb. 164 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Abb. 165 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 165 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.
Abb. 164 AbblendlichtAbb. 165 Abblendlicht
A1
A2
A3
leon_aleman Seite 250 Dienstag, 22. August 2006 6:49 18

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

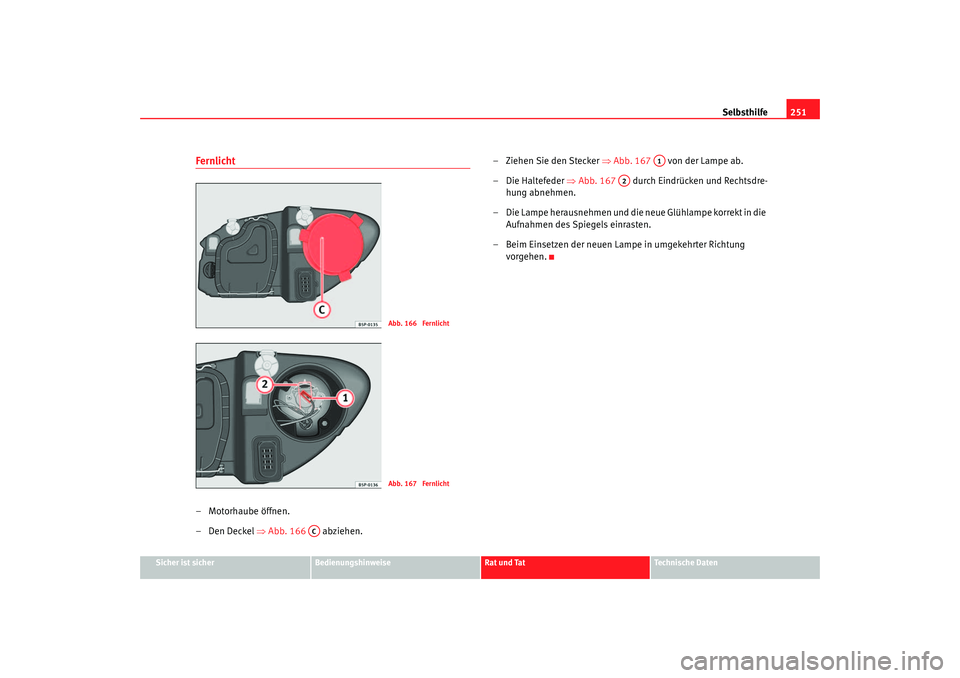

Fernlicht– Motorhaube öffnen.
–Den Deckel ⇒Abb. 166 abziehen. – Ziehen Sie den Stecker
⇒Abb. 167 von der Lampe ab.
– Die Haltefeder ⇒Abb. 167 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 166 FernlichtAbb. 167 Fernlicht
AC
A1
A2
leon_aleman Seite 251 Dienstag, 22. August 2006 6:49 18

Selbsthilfe
252Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 168 abziehen. – Die Fassung
⇒Abb. 169 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 168 StandlichtAbb. 169 Standlicht
AD
A1
leon_aleman Seite 252 Dienstag, 22. August 2006 6:49 18

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

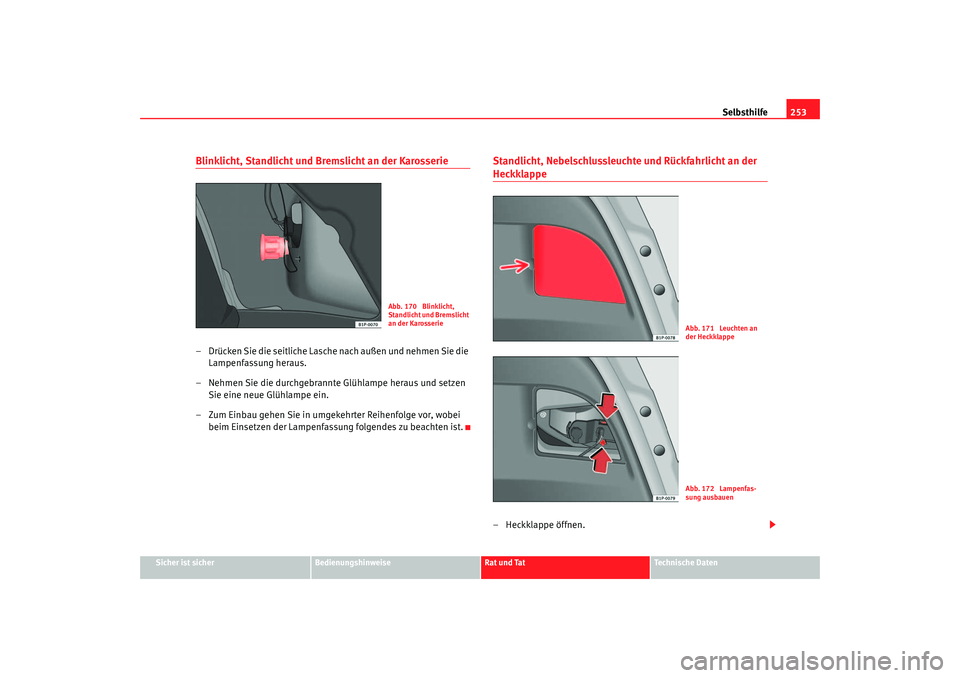

Blinklicht, Standlicht und Bremslicht an der Karosserie– Drücken Sie die seitliche Lasche nach außen und nehmen Sie die
Lampenfassung heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe– Heckklappe öffnen.
Abb. 170 Blinklicht,
Standlicht und Bremslicht
an der Karosserie
Abb. 171 Leuchten an
der HeckklappeAbb. 172 Lampenfas-
sung ausbauen
leon_aleman Seite 253 Dienstag, 22. August 2006 6:49 18

Selbsthilfe
254
– Den Deckel abziehen. Siehe Pfeil ⇒ Seite 253, Abb. 171.
– Die Lampenfassung durch Eindrücken der Haltelaschen heraus- ziehen ⇒Seite 253, Abb. 172 .
– Ersetzen Sie die defekte Glühlampe, indem Sie sie nach links herausdrehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.Seitliche Blinker– Drücken Sie auf eine Seite des Blinkers, um ihn heraus zu nehmen.
– Nehmen Sie die Lampenfassung des Blinkers heraus. – Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 173 , Pfeil .
– Setzen Sie den Blinker in Richtung Pfeil ⇒Abb. 173 .
Abb. 173 Seitlicher
Blinker
A1
A2
