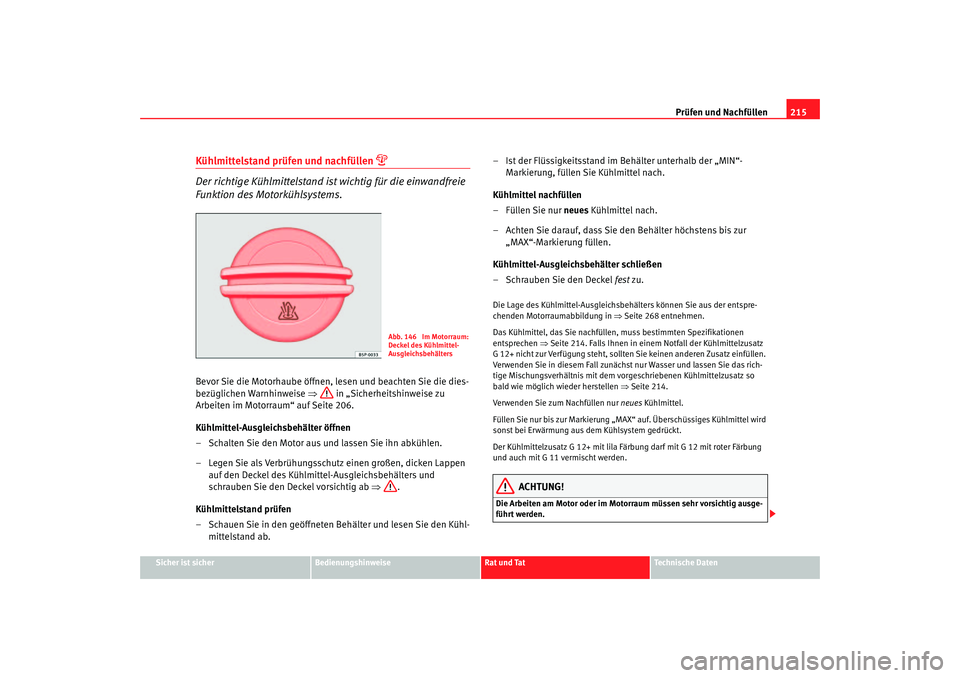

Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 206.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab. – Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-
Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
–Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 268 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒Seite 214. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen.
Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältni s mit dem vorgeschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen ⇒Seite 214.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Färbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
Abb. 146 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
leon_aleman Seite 215 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen
216•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 206.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermis cht. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust so llten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So ve rmeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!

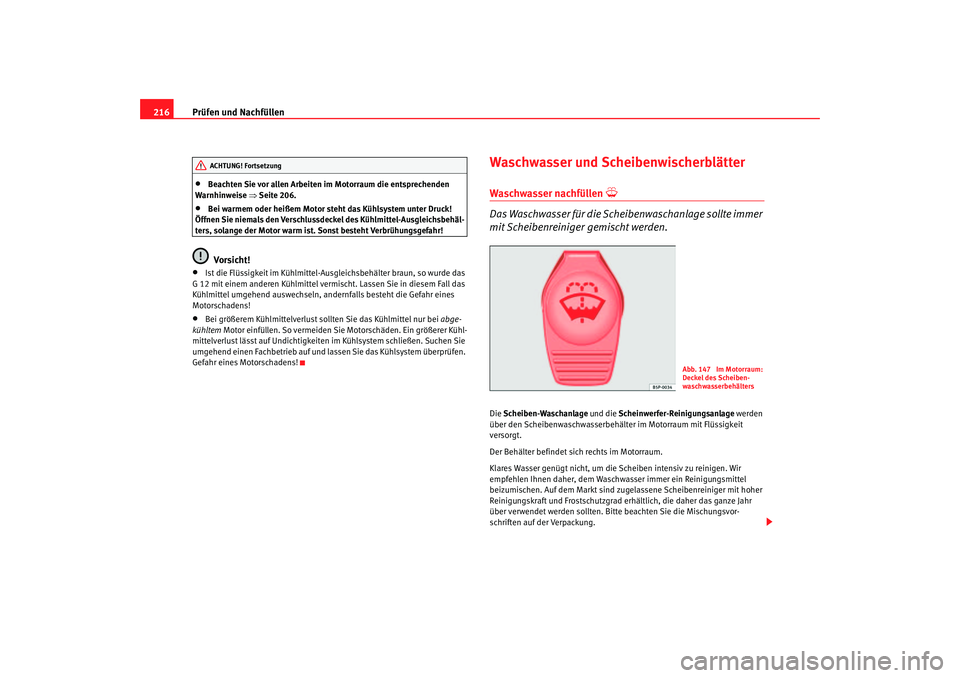

Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheib enwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälte r im Motorraum mit Flüssigkeit
versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zuge lassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die Mischungsvor-
schriften auf der Verpackung.
ACHTUNG! Fortsetzung
Abb. 147 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
leon_aleman Seite 216 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Die Arbeiten am Motor oder im Moto rraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 206.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.

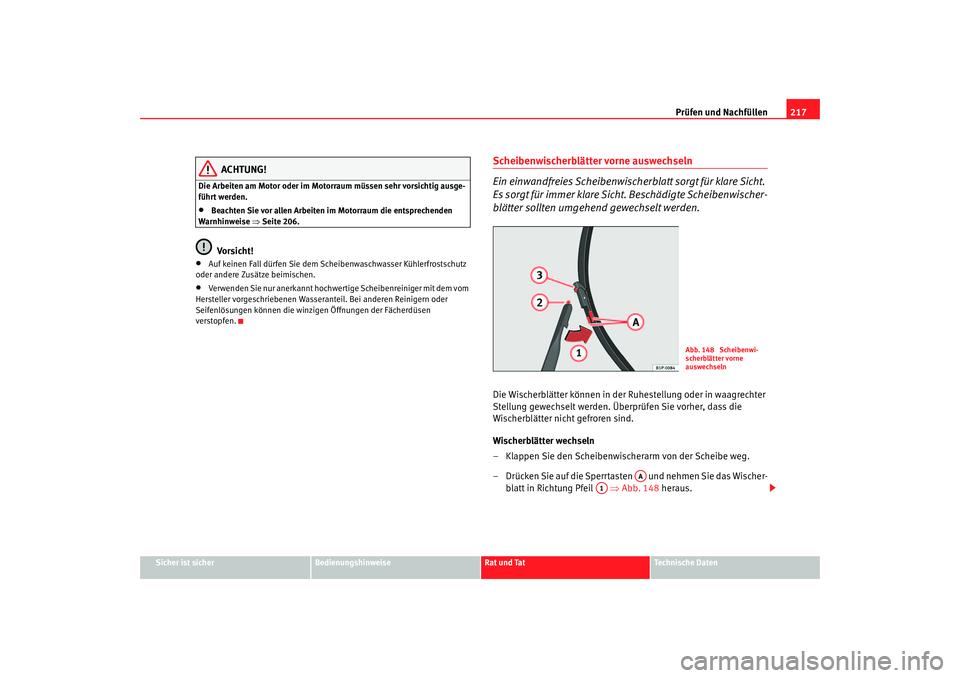

Scheibenwischerblätter vorne auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Es sorgt für immer klare Sicht. Beschädigte Scheibenwischer-
blätter sollten umgehend gewechselt werden.Die Wischerblätter können in der Ruhestellung oder in waagrechter
Stellung gewechselt werden. Überprüfen Sie vorher, dass die
Wischerblätter nicht gefroren sind.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die Sperrtasten und nehmen Sie das Wischer- blatt in Richtung Pfeil ⇒Abb. 148 heraus.
Abb. 148 Scheibenwi-
scherblätter vorne
auswechseln
AA
A1
leon_aleman Seite 217 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen
218

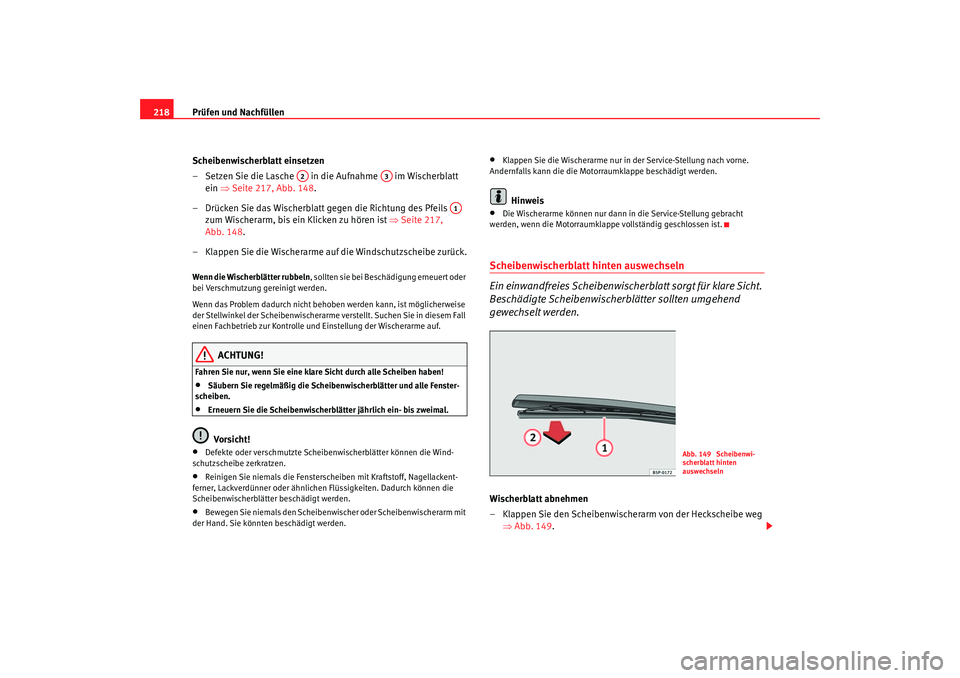

Scheibenwischerblatt einsetzen
– Setzen Sie die Lasche in die Aufnahme im Wischerblatt ein ⇒Seite 217, Abb. 148 .
– Drücken Sie das Wischerblatt gegen die Richtung des Pfeils zum Wischerarm, bis ein Klicken zu hören ist ⇒Seite 217,
Abb. 148 .
– Klappen Sie die Wischerarme auf die Windschutzscheibe zurück.Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand. Sie könnten beschädigt werden.
•
Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne.
Andernfalls kann die die Motorraumklappe beschädigt werden.Hinweis
•
Die Wischerarme können nur dann in die Service-Stellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.Wischerblatt abnehmen
– Klappen Sie den Scheibenwischerarm von der Heckscheibe weg ⇒Abb. 149 .
A2
A3
A1
Abb. 149 Scheibenwi-
scherblatt hinten
auswechseln
leon_aleman Seite 218 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Hängen Sie das Wischerblatt aus und ziehen Sie es heraus
⇒ Seite 218, Abb. 149 .
Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende des Wischerarms fest.
– Drücken Sie mit der anderen Hand das Wischerblatt in die Halte- rung.Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es wenn nötig.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung ge reinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
•
Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden.

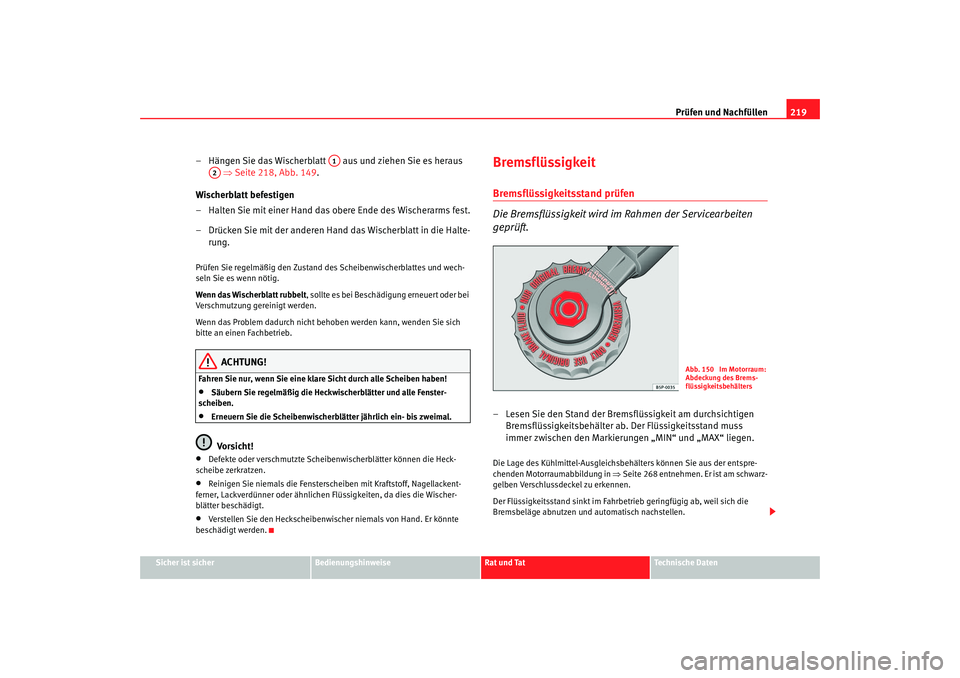

BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierungen „MIN“ und „MAX“ liegen.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 268 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbe trieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen.
A1
A2
Abb. 150 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
leon_aleman Seite 219 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen
220Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒Seite 74.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen, lesen

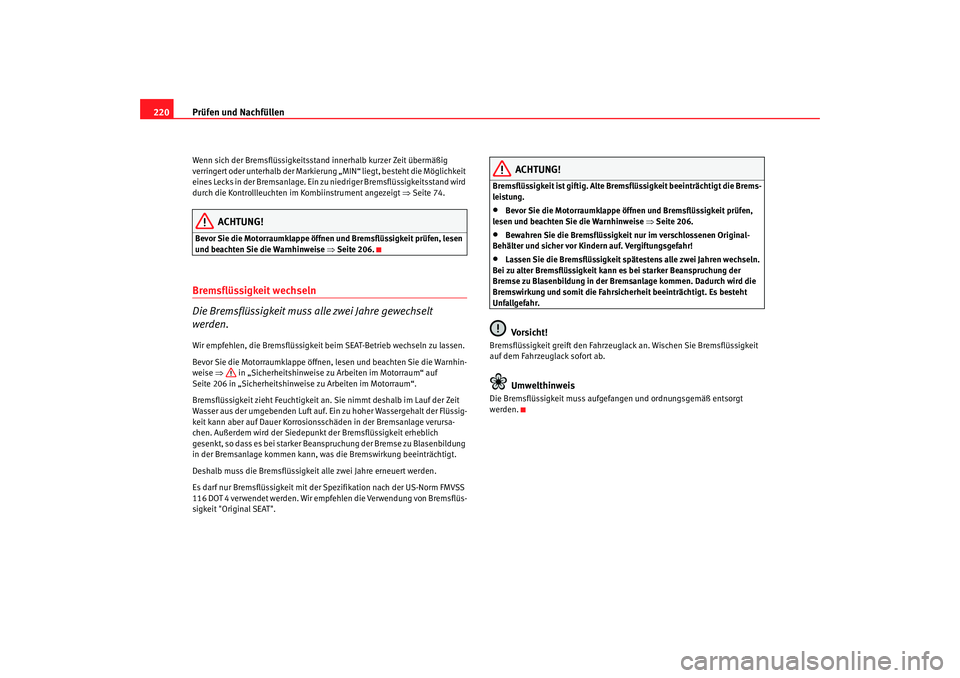

und beachten Sie die Warnhinweise ⇒Seite 206.Bremsflüssigkeit wechseln
Die Bremsflüssigkeit muss alle zwei Jahre gewechselt
werden.Wir empfehlen, die Bremsflüssigkeit beim SEAT-Betrieb wechseln zu lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 206 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Deshalb muss die Bremsflüssigkeit alle zwei Jahre erneuert werden.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bre msflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒ Seite 206.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Lassen Sie die Bremsflüssigkeit spätestens alle zwei Jahren wechseln.
Bei zu alter Bremsflüssigkeit kann es bei starker Beanspruchung der
Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch wird die
Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es besteht
Unfallgefahr.Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgefangen und ordnungsgemäß entsorgt
werden.
leon_aleman Seite 220 Dienstag, 22. August 2006 6:49 18

Prüfen und Nachfüllen221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

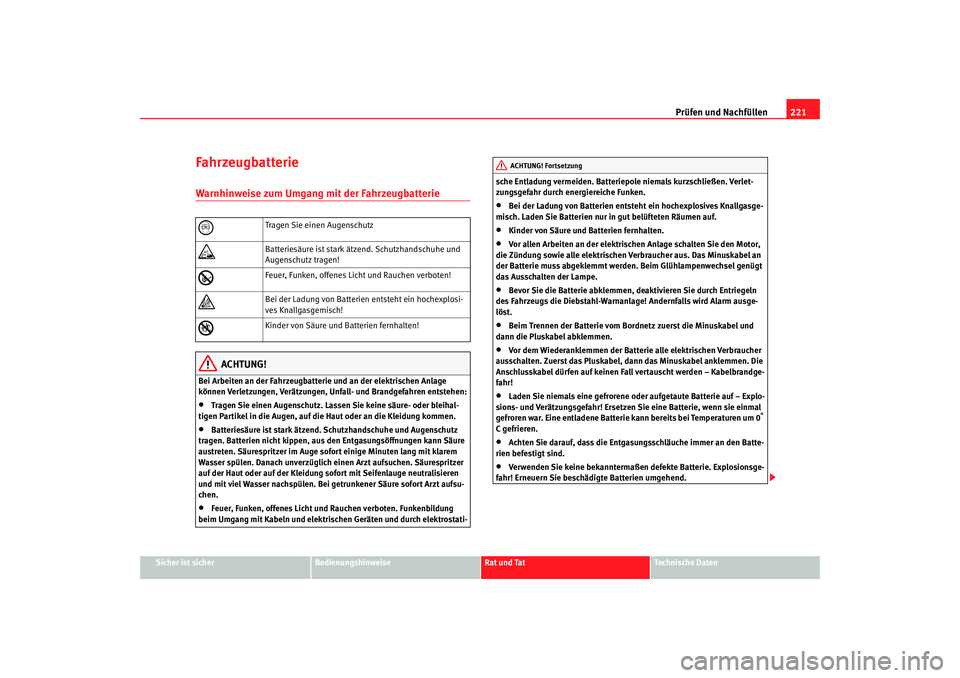

FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•
Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf d ie Haut oder an die Kleidung kommen.
•
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglic h einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort Arzt aufsu-
chen.
•
Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
beim Umgang mit Kabeln und elektrischen Geräten und durch elektrostati- sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
•
Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasge-
misch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
•
Kinder von Säure und Batterien fernhalten.
•
Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
•
Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahl-Warnanlage! Andernfalls wird Alarm ausge-
löst.
•
Beim Trennen der Batterie vom Bordnetz zuerst die Minuskabel und
dann die Pluskabel abklemmen.
•
Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen. Die
Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabelbrandge-
fahr!
•
Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Explo-
sions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie einmal
gefroren war. Eine entladene Batterie kann bereits bei Temperaturen um 0
°
C gefrieren.
•
Achten Sie darauf, dass die Entgasungsschläuche immer an den Batte-
rien befestigt sind.
•
Verwenden Sie keine bekanntermaßen defekte Batterie. Explosionsge-
fahr! Erneuern Sie beschädigte Batterien umgehend.

Tragen Sie einen Augenschutz

Batteriesäure ist stark ätze nd. Schutzhandschuhe und
Augenschutz tragen!

Feuer, Funken, offenes Li cht und Rauchen verboten!

Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
ACHTUNG! Fortsetzung
leon_aleman Seite 221 Dienstag, 22. August 2006 6:49 18

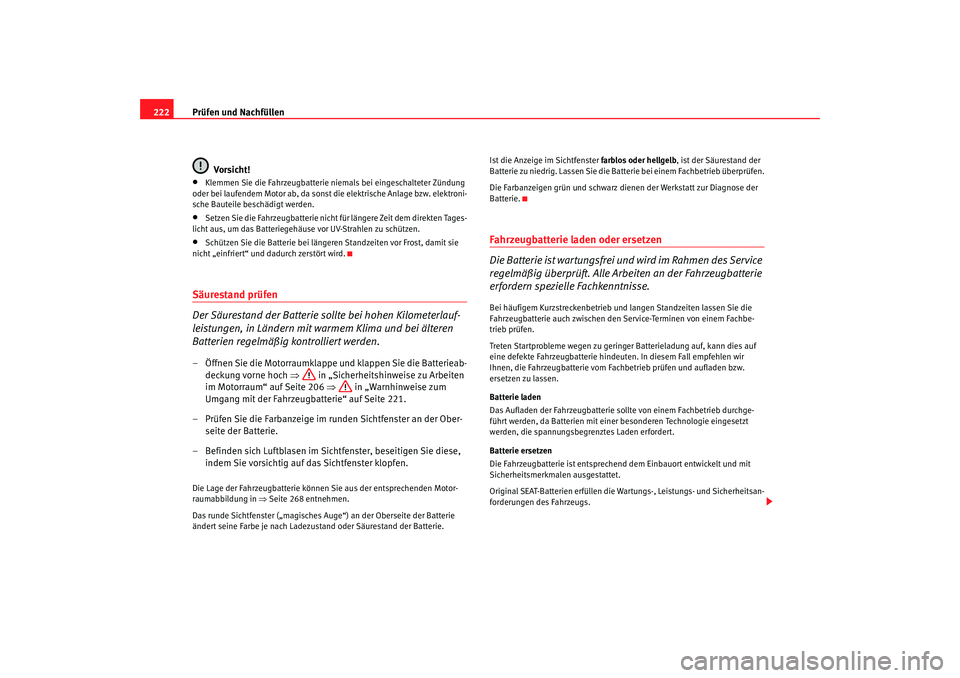

Prüfen und Nachfüllen
222
Vorsicht!•
Klemmen Sie die Fahrzeugbatterie ni emals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•
Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
•
Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und da durch zerstört wird.
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie die Batterieab-
deckung vorne hoch ⇒ in „Sicherheitshinweise zu Arbeiten
im Motorraum“ auf Seite 206 ⇒ in „Warnhinweise zum
Umgang mit der Fahrzeugbatterie“ auf Seite 221.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 268 entnehmen.
Das runde Sichtfenster („magisches Auge“) an der Oberseite der Batterie
ändert seine Farbe je nach Ladezustand oder Säurestand der Batterie. Ist die Anzeige im Sichtfenster
farblos oder hellgelb, ist der Säurestand der
Batterie zu niedrig. Lassen Sie die Batterie bei einem Fachbetrieb überprüfen.
Die Farbanzeigen grün und schwarz dienen der Werkstatt zur Diagnose der
Batterie.
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen de n Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringer Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie vom Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
leon_aleman Seite 222 Dienstag, 22. August 2006 6:49 18
