2006 Seat Cordoba Betriebsanleitung (in German)

Selbsthilfe215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

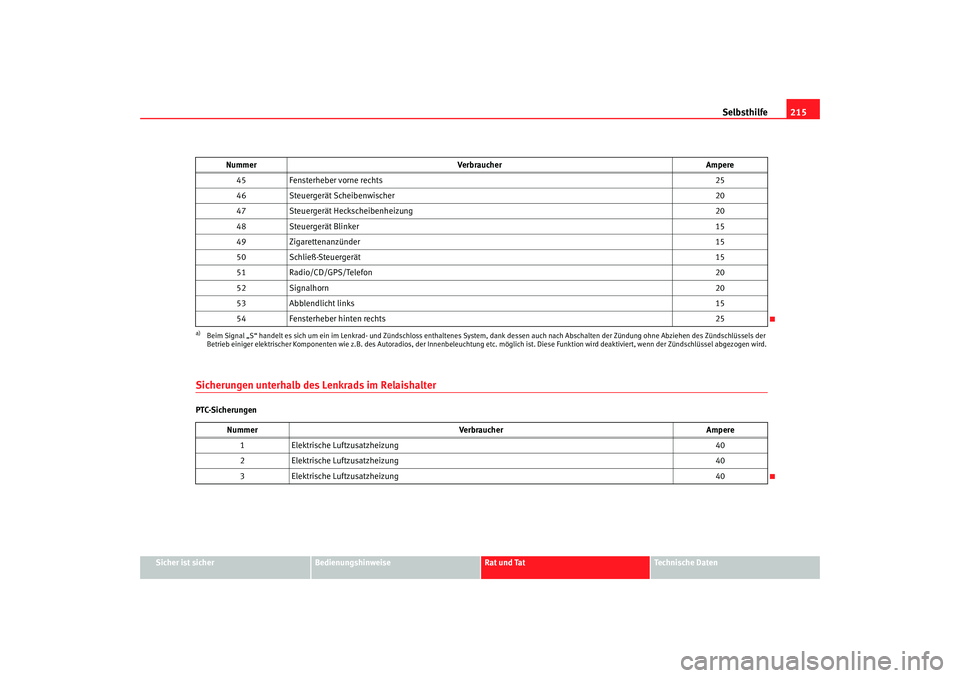

Sicherungen unterhalb des Lenkrads im RelaishalterPTC-Sicherungen45
Fensterheber vorne rechts 25
46 Steuergerät Scheibenwischer 20
47 Steuergerät Heckscheibenheizung 20
48 Steuergerät Blinker 15
49 Zigarettenanzünder 15
50 Schließ-Steuergerät 15
51 Radio/CD/GPS/Telefon 20
52 Signalhorn 20
53 Abblendlicht links 15
54 Fensterheber hinten rechts 25a)Beim Signal „S“ handelt es sich um ein im Lenkrad- und Zündschloss enthaltenes System, dank dessen auch nach Abschalten der Zün dung ohne Abziehen des Zündschlüssels der
Betrieb einiger elektrischer Komponenten wie z.B. des Autoradios, der Innenbeleuchtung etc. möglich ist. Diese Funktion wird de aktiviert, wenn der Zündschlüssel abgezogen wird.
NummerVerbraucher Ampere
1 Elektrische Luftzusatzheizung 40
2 Elektrische Luftzusatzheizung 40
3 Elektrische Luftzusatzheizung 40
Nummer
Verbraucher Ampere
Cordoba alemany Seite 215 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe

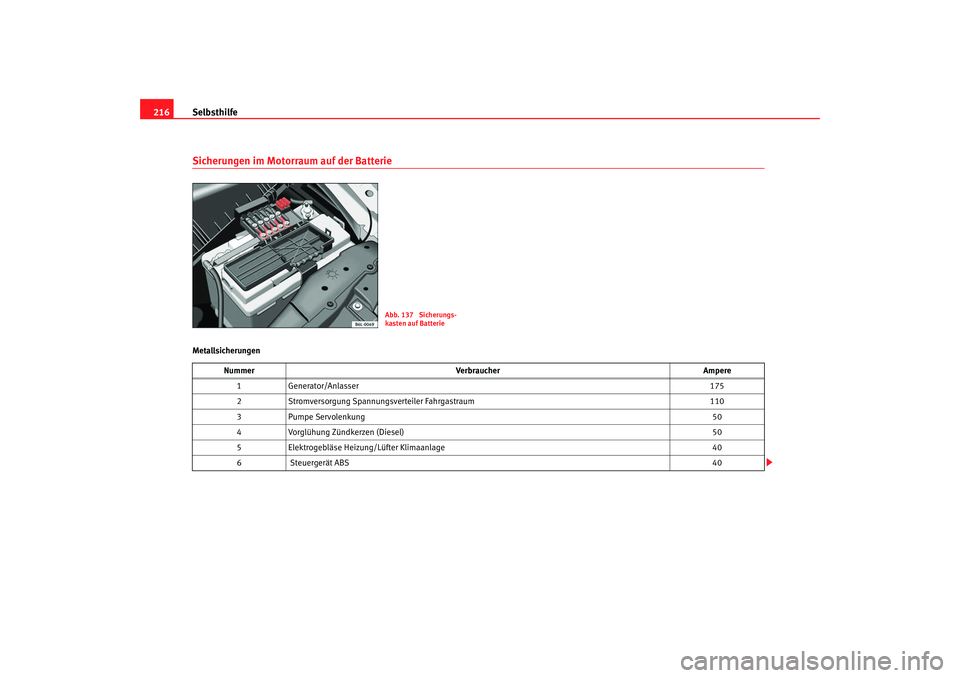

216Sicherungen im Motorraum auf der BatterieMetallsicherungen
Abb. 137 Sicherungs-
kasten auf Batterie
Nummer Verbraucher Ampere
1 Generator/Anlasser 175
2 Stromversorgung Spannung sverteiler Fahrgastraum 110
3 Pumpe Servolenkung 50
4 Vorglühung Zündkerzen (Diesel) 50
5 Elektrogebläse Heizung/Lüfter Klimaanlage 40
6 Steuergerät ABS 40
Cordoba alemany Seite 216 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

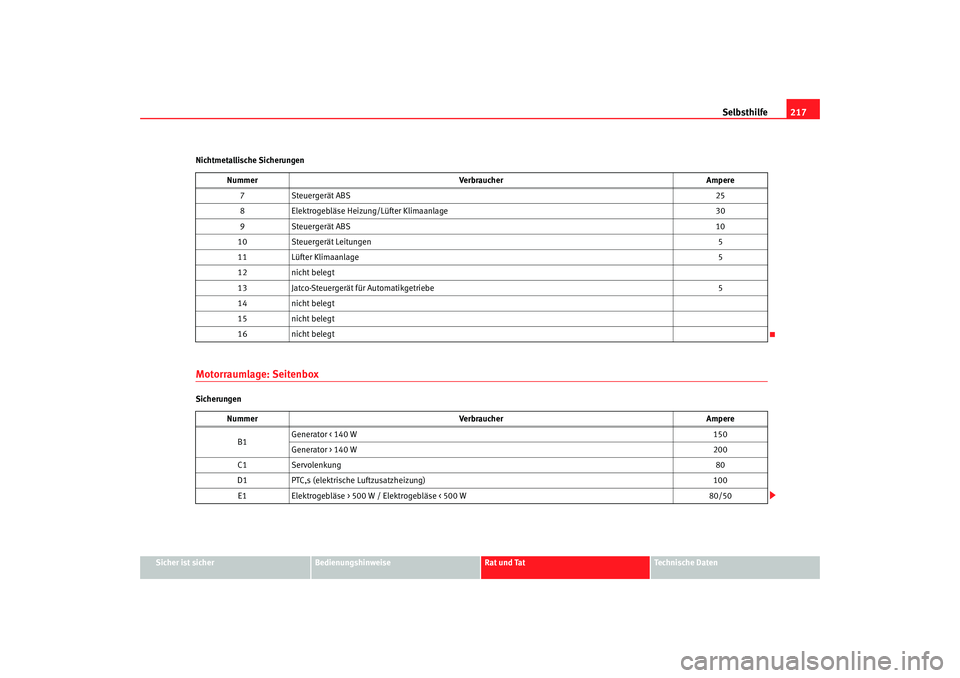

Nichtmetallische Sicherungen
Motorraumlage: SeitenboxSicherungen
Nummer
Verbraucher Ampere
7 Steuergerät ABS 25
8 Elektrogebläse Heizung/Lüfter Klimaanlage 30
9 Steuergerät ABS 10
10 Steuergerät Leitungen 5
11 Lüfter Klimaanlage 5
12 nicht belegt
13 Jatco-Steuergerät für Automatikgetriebe 5
14 nicht belegt
15 nicht belegt
16 nicht belegt
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 PTC,s (elektrische Luftzusatzheizung) 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
Cordoba alemany Seite 217 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe

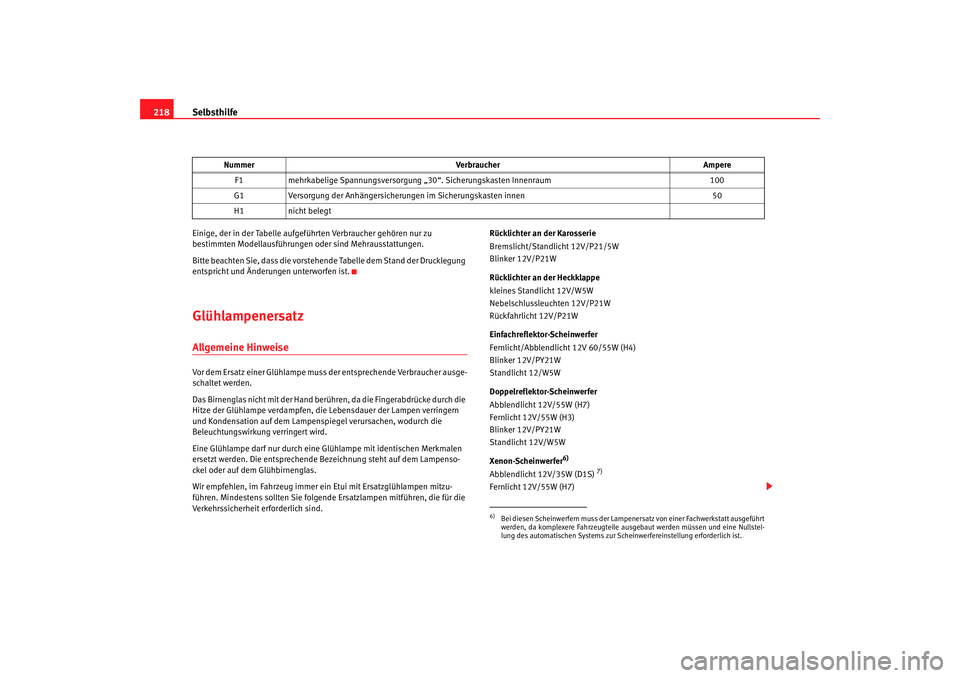

218Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind. Rücklichter an der Karosserie
Bremslicht/Standlicht 12V/P21/5W
Blinker 12V/P21W
Rücklichter an der Heckklappe
kleines Standlicht 12V/W5W
Nebelschlussleuchten 12V/P21W
Rückfahrlicht 12V/P21W
Einfachreflektor-Scheinwerfer
Fernlicht/Abblendlicht 12V 60/55W (H4)
Blinker 12V/PY21W
Standlicht 12/W5W
Doppelreflektor-Scheinwerfer
Abblendlicht 12V/55W (H7)
Fernlicht 12V/55W (H3)
Blinker 12V/PY21W
Standlicht 12V/W5W
Xenon-Scheinwerfer
6)
Abblendlicht 12V/35W (D1S)
7)
Fernlicht 12V/55W (H7)
F1
mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 nicht belegt
Nummer
Verbraucher Ampere6)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.
Cordoba alemany Seite 218 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

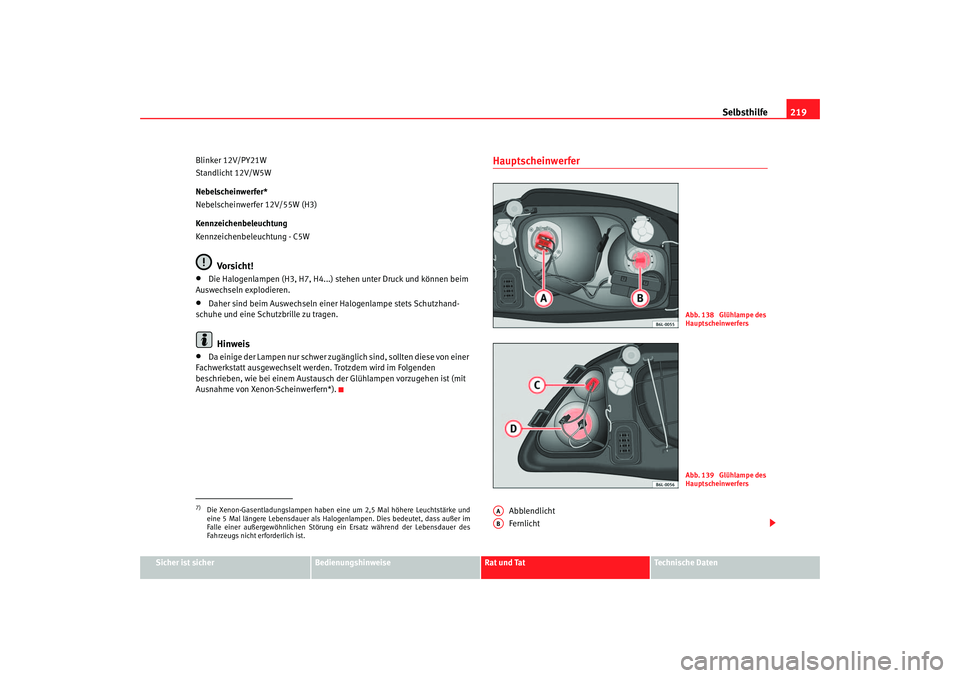

Blinker 12V/PY21W
Standlicht 12V/W5W
Nebelscheinwerfer*
Nebelscheinwerfer 12V/55W (H3)
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Vorsicht!
•
Die Halogenlampen (H3, H7, H4...) stehen unter Druck und können beim
Auswechseln explodieren.
•
Daher sind beim Auswechseln einer Halogenlampe stets Schutzhand-
schuhe und eine Schutzbrille zu tragen.Hinweis
•
Da einige der Lampen nur schwer zugäng lich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Trotzdem wird im Folgenden
beschrieben, wie bei einem Austausch der Glühlampen vorzugehen ist (mit
Ausnahme von Xeno n-Scheinwerfern*).
Hauptscheinwerfer
Abblendlicht
Fernlicht
7)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.
Abb. 138 Glühlampe des
HauptscheinwerfersAbb. 139 Glühlampe des
Hauptscheinwerfers
AAAB
Cordoba alemany Seite 219 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe
220
Standlicht
Blinklicht

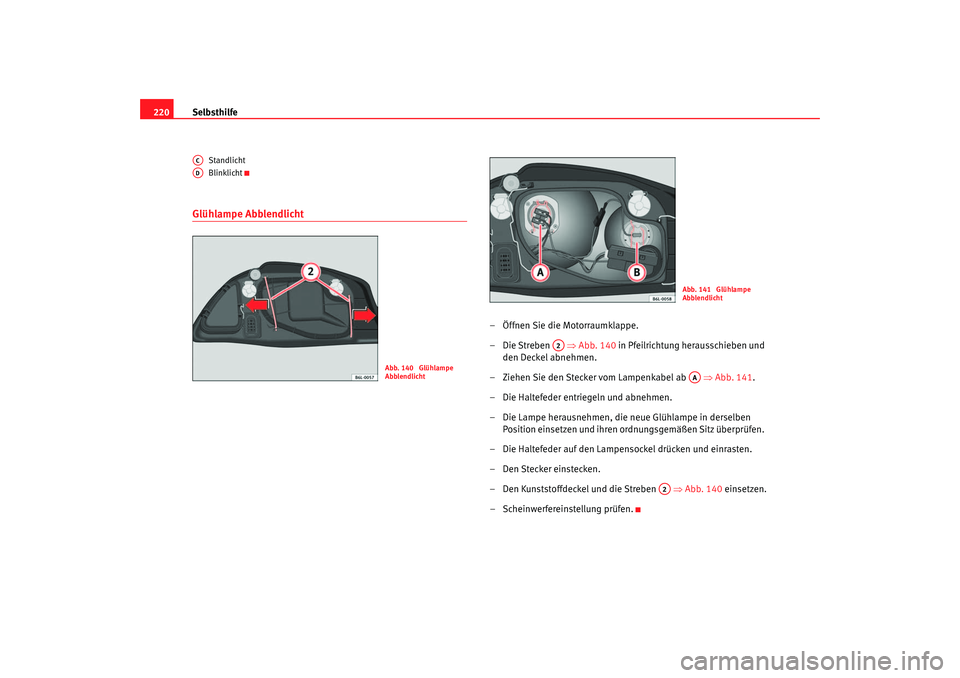

Glühlampe Abblendlicht
– Öffnen Sie die Motorraumklappe.
–Die Streben ⇒ Abb. 140 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 141 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Den Stecker einstecken.
– Den Kunststoffdeckel und die Streben ⇒Abb. 140 einsetzen.
– Scheinwerfereinstellung prüfen.
ACAD
Abb. 140 Glühlampe
Abblendlicht
Abb. 141 Glühlampe
Abblendlicht
A2
AA
A2
Cordoba alemany Seite 220 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

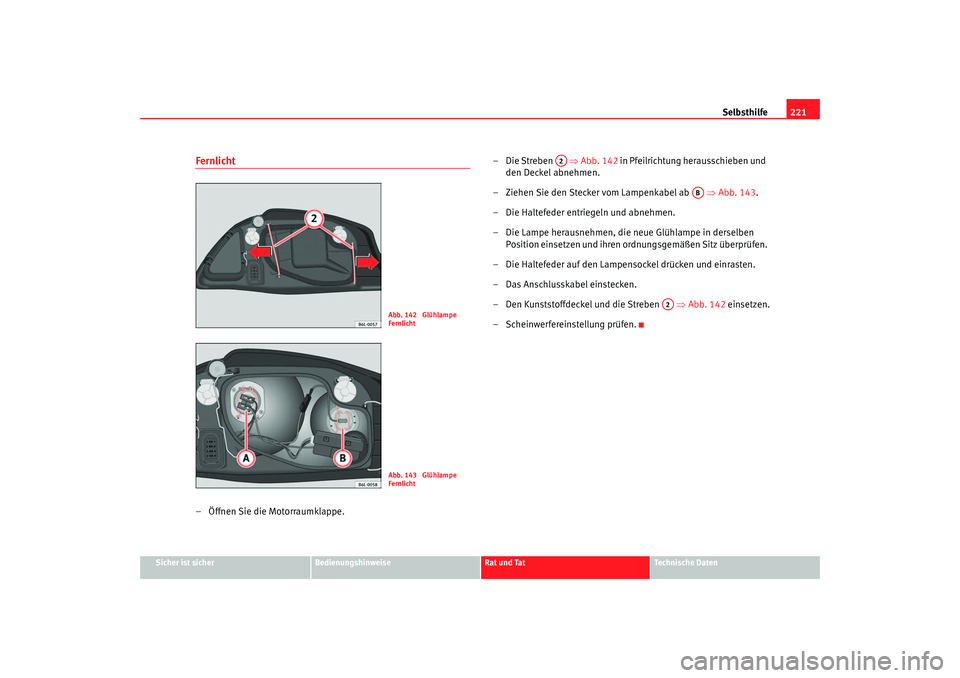

Fernlicht– Öffnen Sie die Motorraumklappe. –Die Streben
⇒Abb. 142 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 143 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Anschlusskabel einstecken.
– Den Kunststoffdeckel und die Streben ⇒Abb. 142 einsetzen.
– Scheinwerfereinstellung prüfen.
Abb. 142 Glühlampe
FernlichtAbb. 143 Glühlampe
Fernlicht
A2
AB
A2
Cordoba alemany Seite 221 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe

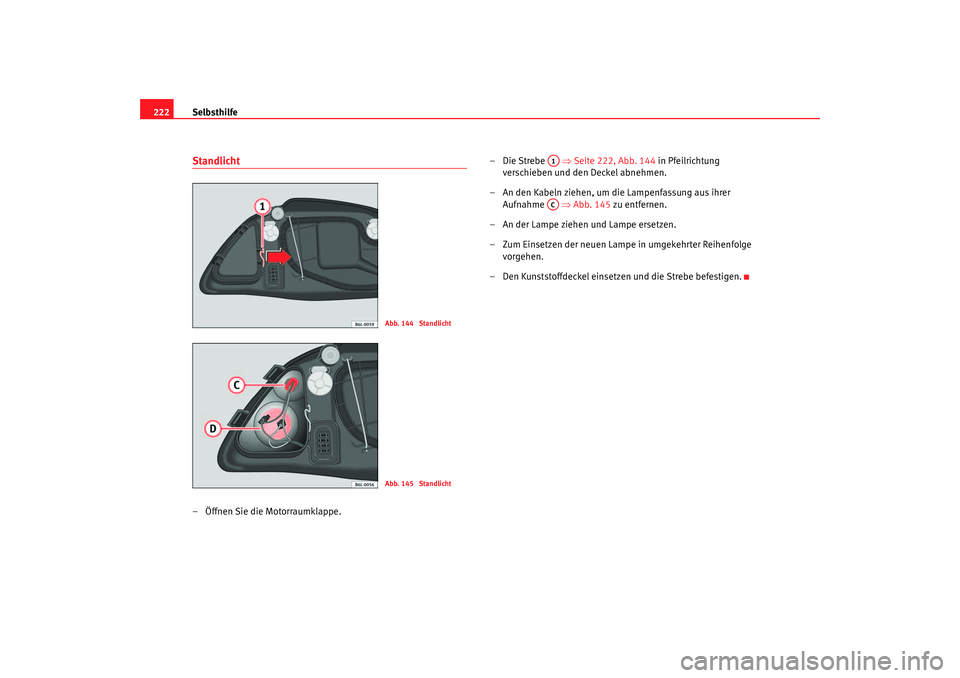

222Standlicht– Öffnen Sie die Motorraumklappe. –Die Strebe
⇒Seite 222, Abb. 144 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– An den Kabeln ziehen, um die Lampenfassung aus ihrer Aufnahme ⇒Abb. 145 zu entfernen.
– An der Lampe ziehen und Lampe ersetzen.
– Zum Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 144 StandlichtAbb. 145 Standlicht
A1AC
