2006 Seat Altea Manuale del proprietario (in Italian)

Per fare da sé247
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

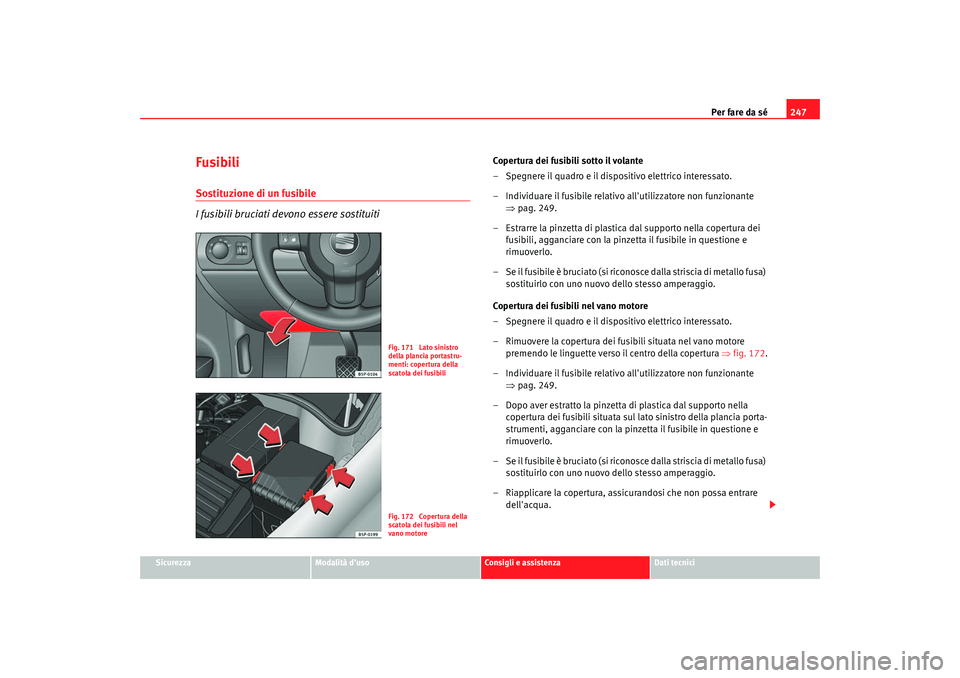

Fusibili Sostituzione di un fusibile
I fusibili bruciati devono essere sostituiti
Coper tura dei fusibili sotto il volante
– Spegnere il quadro e il dispositivo elettrico interessato.
– Individuare il fusibile relativo all'utilizzatore non funzionante
⇒pag. 249.
– Estrarre la pinzetta di plastica dal supporto nella copertura dei fusibili, agganciare con la pinzetta il fusibile in questione e
rimuoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fusa) sostituirlo con uno nuovo dello stesso amperaggio.
Copertura dei fusibili nel vano motore
– Spegnere il quadro e il dispositivo elettrico interessato.
– Rimuovere la copertura dei fusibili situata nel vano motore premendo le linguette verso il centro della copertura ⇒fig. 172 .
– Individuare il fusibile relativo all'utilizzatore non funzionante ⇒pag. 249.
– Dopo aver estratto la pinzetta di plastica dal supporto nella copertura dei fusibili situata sul lato sinistro della plancia porta-
strumenti, agganciare con la pinzetta il fusibile in questione e
rimuoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fusa) sostituirlo con uno nuovo dello stesso amperaggio.
– Riapplicare la copertura, assicurandosi che non possa entrare dell'acqua.
Fig. 171 Lato sinistro
della plancia portastru-
menti: copertura della
scatola dei fusibiliFig. 172 Copertura della
scatola dei fusibili nel
vano motore
Altea italia Seite 247 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé

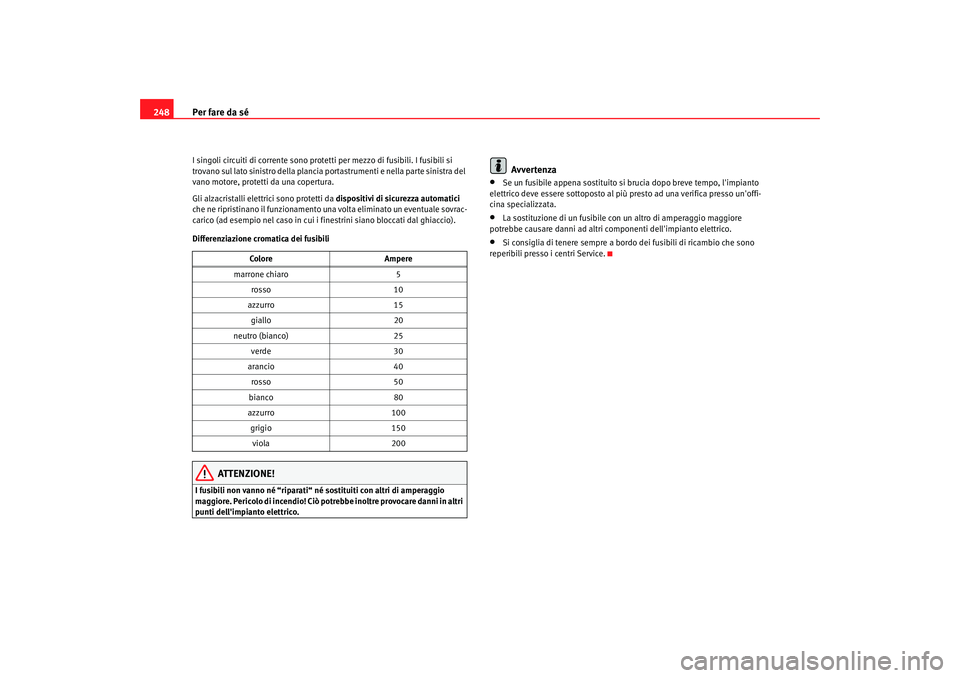

248I singoli circuiti di corrente sono prote tti per mezzo di fusibili. I fusibili si
trovano sul lato sinistro della plancia po rtastrumenti e nella parte sinistra del
vano motore, protetti da una copertura.
Gli alzacristalli elettrici sono protetti da dispositivi di sicurezza automatici
che ne ripristinano il funzionamento una volta eliminato un eventuale sovrac-
carico (ad esempio nel caso in cui i finestrini siano bloccati dal ghiaccio).
Differenziazione cromatica dei fusibili
ATTENZIONE!
I fusibili non vanno né “riparati“ né sostituiti con altri di amperaggio
maggiore. Pericolo di incendio! Ciò potrebbe inoltre provocare danni in altri
punti dell'impianto elettrico.
Avvertenza
•
Se un fusibile appena sostituito si brucia dopo breve tempo, l'impianto
elettrico deve essere sottoposto al più presto ad una verifica presso un'offi-
cina specializzata.
•
La sostituzione di un fusibile con un altro di amperaggio maggiore
potrebbe causare danni ad altri componenti dell'impianto elettrico.
•
Si consiglia di tenere sempre a bord o dei fusibili di ricambio che sono
reperibili presso i centri Service.
Colore Ampere
marrone chiaro 5
rosso 10
azzurro 15
giallo 20
neutro (bianco) 25
verde 30
arancio 40
rosso 50
bianco 80
azzurro 100
grigio 150
viola 200
Altea italia Seite 248 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé249
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

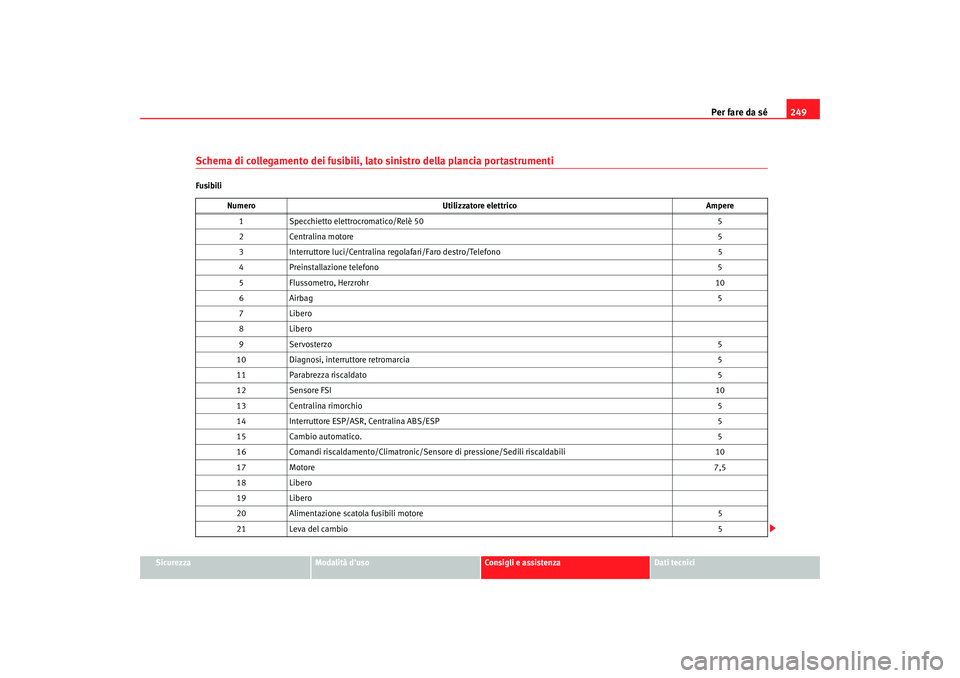

Schema di collegamento dei fusibili, lato sinistro della plancia portastrumentiFusibili
Numero Utilizzatore elettrico Ampere
1 Specchietto elettrocromatico/Relè 50 5
2 Centralina motore 5
3 Interruttore luci/Centralina regolafari/Faro destro/Telefono 5
4 Preinstallazione telefono 5
5 Flussometro, Herzrohr 10
6A ir b ag 5
7L ib ero
8L ib ero
9 Servosterzo 5
10 Diagnosi, interruttore retromarcia 5
11 Parabrezza riscaldato 5
12 Sensore FSI 10
13 Centralina rimorchio 5
14 Interruttore ESP/ASR, Centralina ABS/ESP 5
15 Cambio automatico. 5
16 Comandi riscaldamento/Climatronic/Sens ore di pressione/Sedili riscaldabili 10
17 Motore 7,5
18 Libero
19 Libero
20 Alimentazione scatola fusibili motore 5
21 Leva del cambio 5
Altea italia Seite 249 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé
250

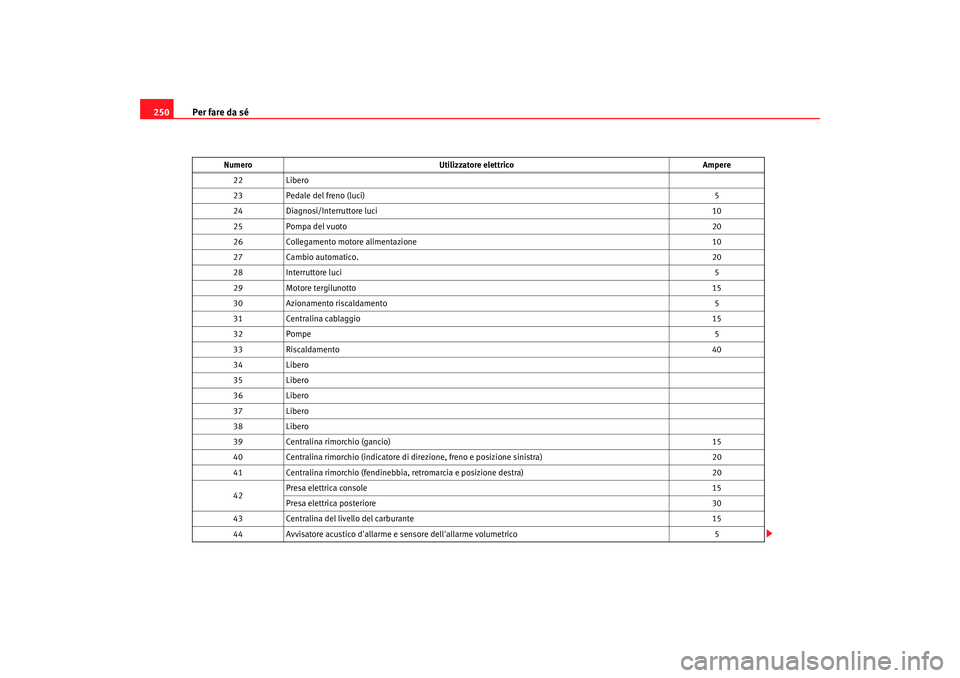

22 Libero
23 Pedale del freno (luci) 5
24 Diagnosi/Interruttore luci 10
25 Pompa del vuoto 20
26 Collegamento motore alimentazione 10
27 Cambio automatico. 20
28 Interruttore luci 5
29 Motore tergilunotto 15
30 Azionamento riscaldamento 5
31 Centralina cablaggio 15
32 Pompe 5
33 Riscaldamento 40
34 Libero
35 Libero
36 Libero
37 Libero
38 Libero
39 Centralina rimorchio (gancio) 15
40 Centralina rimorchio (indicatore di direzione, freno e posizione sinistra) 20
41 Centralina rimorchio (fendinebbia, retromarcia e posizione destra) 20
42 Presa elettrica console
15
Presa elettrica posteriore 30
43 Centralina del livello del carburante 15
44 Avvisatore acustico d'allarme e sensore dell'allarme volumetrico 5
Numero
Utilizzatore elettrico Ampere
Altea italia Seite 250 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé251
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
All'interno del veicolo sotto il volante, sopra il supporto dei relè
Alcuni degli utilizzatori elencati
sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche. In caso di incongruenze, fanno fede le indicazioni
riportate sull'etichetta applicata nella parte interna della copertura dei
fusibili. 45
Libero
46 Centralina cablaggio 7,5
47 Accendisigari 25
48 Sedili 30
49 Alzacristalli posteriori 30
50 Centralina della chiusura centralizzata (4K3 senza autolock) 25
51 Tettuccio apribile 20
52 Centralina cablaggio 25
53 Impianto lavafari 20
54 Park Pilot 5
55 Libero
56 Motore termico per Climatronic 40
57 Centralina porte 30
58 Centralina della chiusura centralizzata (4F8 autolock) 30
Numero Utilizzatore elettrico Ampere
Aereo Centralina della porta (alzacristalli/ specchi elettrici/ chiusura centralizzata) 30
Numero
Utilizzatore elettrico Ampere
Altea italia Seite 251 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé

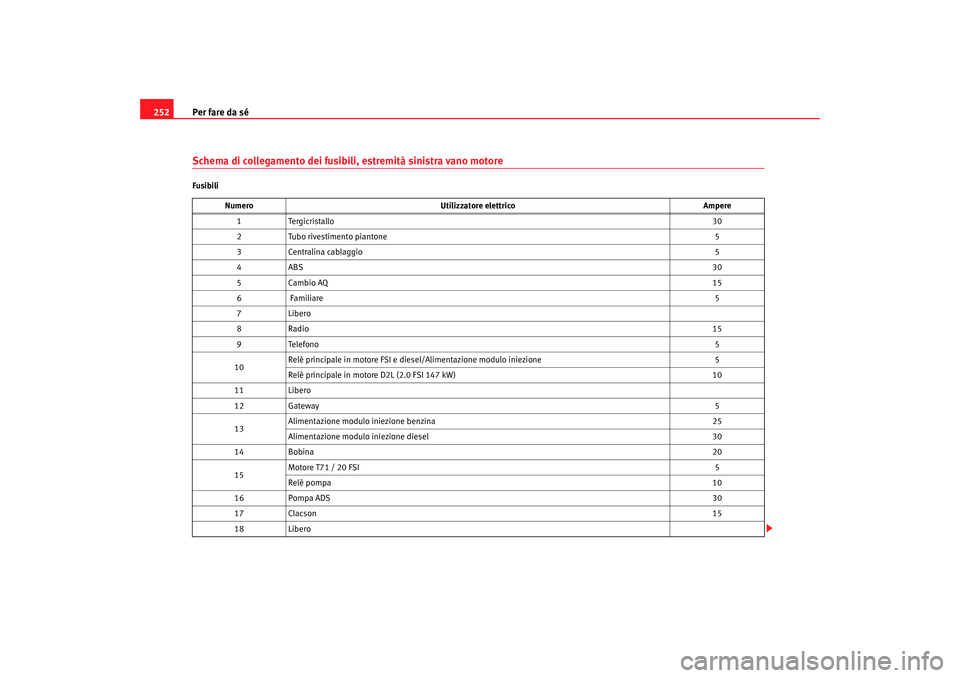

252Schema di collegamento dei fusibili, estremità sinistra vano motoreFusibili
Numero Utilizzatore elettrico Ampere
1 Tergicristallo 30
2 Tubo rivestimento piantone 5
3 Centralina cablaggio 5
4A BS 30
5 Cambio AQ 15
6 F am il ia re 5
7L ib ero
8R ad io 15
9T ele fo n o 5
10 Relè principale in motore FSI e diesel/Alimentazione modulo iniezione
5
Relè principale in motore D2L (2.0 FSI 147 kW) 10
11 Libero
12 Gateway 5
13 Alimentazione modulo iniezione benzina
25
Alimentazione modulo iniezione diesel 30
14 Bobina 20
15 Motore T71 / 20 FSI
5
Relè pompa 10
16 Pompa ADS 30
17 Clacson 15
18 Libero
Altea italia Seite 252 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé253
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

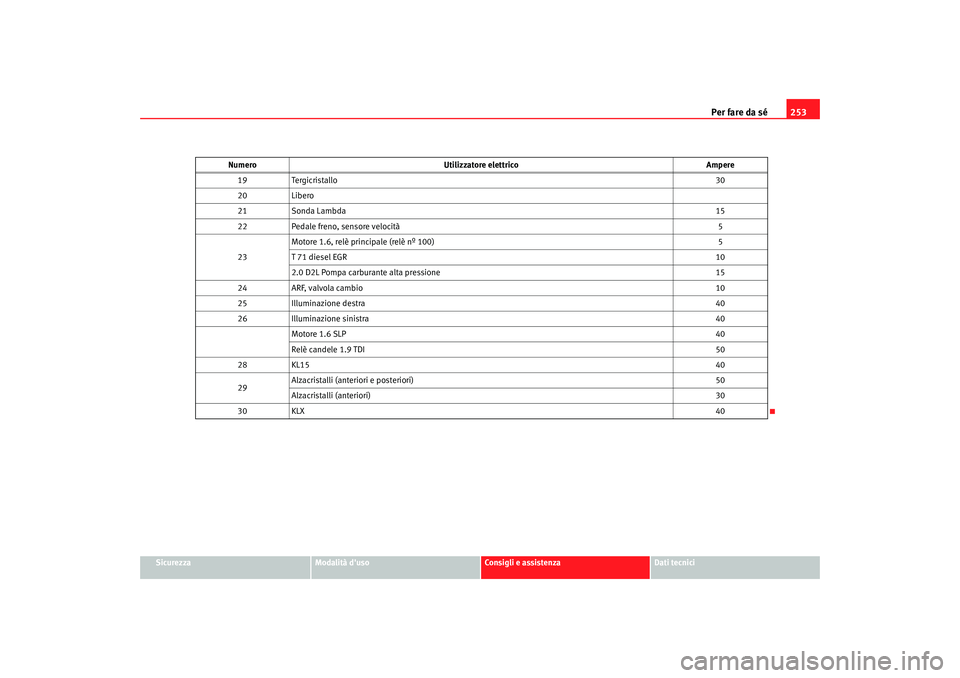

19
Tergicristallo 30
20 Libero
21 Sonda Lambda 15
22 Pedale freno, sensore velocità 5
23 Motore 1.6, relè principale (relè nº 100)
5
T 71 diesel EGR 10
2.0 D2L Pompa carburante alta pressione 15
24 ARF, valvola cambio 10
25 Illuminazione destra 40
26 Illuminazione sinistra 40
Motore 1.6 SLP 40
Relè candele 1.9 TDI 50
28 KL15 40
29 Alzacristalli (anteriori e posteriori)
50
Alzacristalli (anteriori) 30
30 KLX 40
Numero
Utilizzatore elettrico Ampere
Altea italia Seite 253 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé

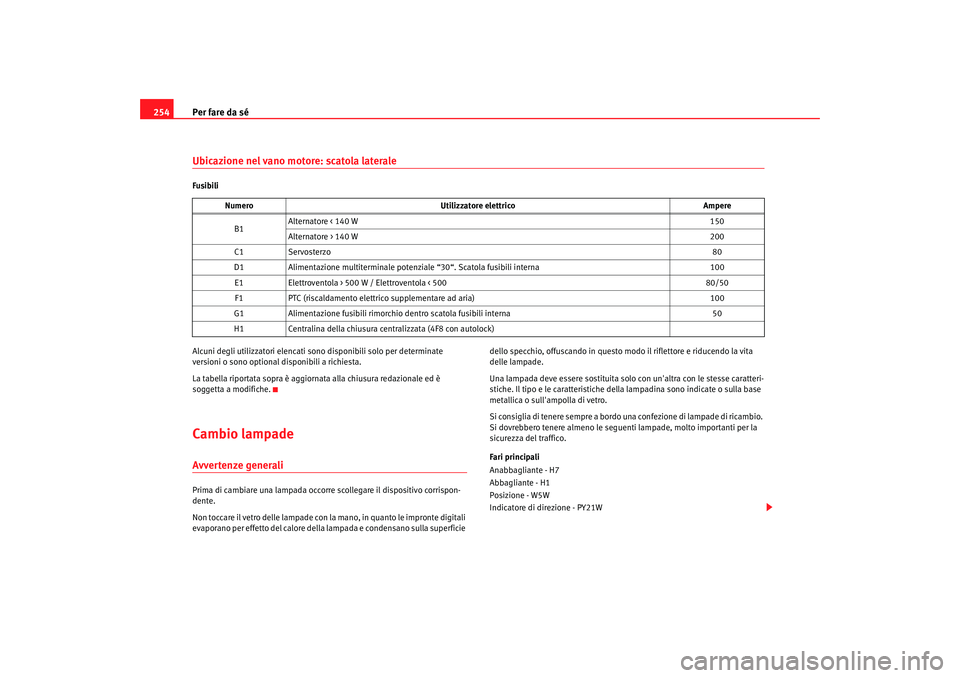

254Ubicazione nel vano motore: scatola lateraleFusibili
Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta.
La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche.Cambio lampadeAvvertenze generaliPrima di cambiare una la mpada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digitali
evaporano per effetto del calore della lampada e condensano sulla superficie dello specchio, offuscando in questo modo il riflettore e riducendo la vita
delle lampade.
Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricambio.
Si dovrebbero tenere almeno le seguenti lampade, molto importanti per la
sicurezza del traffico.
Fari principali
Anabbagliante - H7
Abbagliante - H1
Posizione - W5W
Indicatore di direzione - PY21W
Numero
Utilizzatore elettrico Ampere
B1 Alternatore < 140 W
150
Alternatore > 140 W 200
C1 Servosterzo 80
D1 Alimentazione multiterminale potenziale “30“. Scatola fusibili interna 100
E1 Elettroventola > 500 W / Elettroventola < 500 80/50
F1 PTC (riscaldamento elettrico supplementare ad aria) 100
G1 Alimentazione fusibili rimorchio dentro scatola fusibili interna 50
H1 Centralina della chiusura centralizzata (4F8 con autolock)
