Fari allo xeno
19)
Anabbaglianti e abbaglianti -D1S
20)
Lampeggio e abbaglia
nti aggiuntivi -H1
Posizione W5W
Indicatori di direzione PY21W
Fari fendinebbia
Faro fendinebbia - H3
Indicatore posteriore superiore
Stop/Posizione - P21W
21)
Indicatore di direzione - R10W
Indicatore posteriore inferiore
Fendinebbia - P21W
Retromarcia - P21W
Indicatori di direzioni laterali
Indicatore di direzione laterale - W5W
Luce targa
Luce targa - C5W
Avvertenza
•
A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene descritto come procedere per effettuare questo cambio, escludendo i fari
fendinebbia* e le lampade interne.

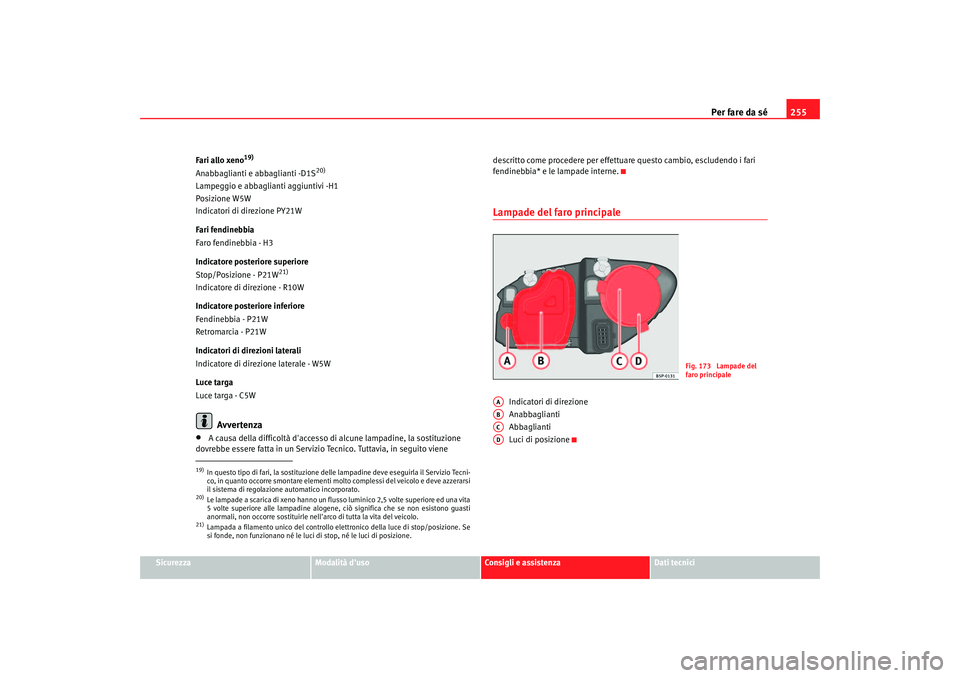

Lampade del faro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
19)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.20)Le lampade a scarica di xeno hanno un flusso luminico 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.21)Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se
si fonde, non funzionano né le luci di stop, né le luci di posizione.
Fig. 173 Lampade del
faro principale
AAABACAD
Altea italia Seite 255 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé

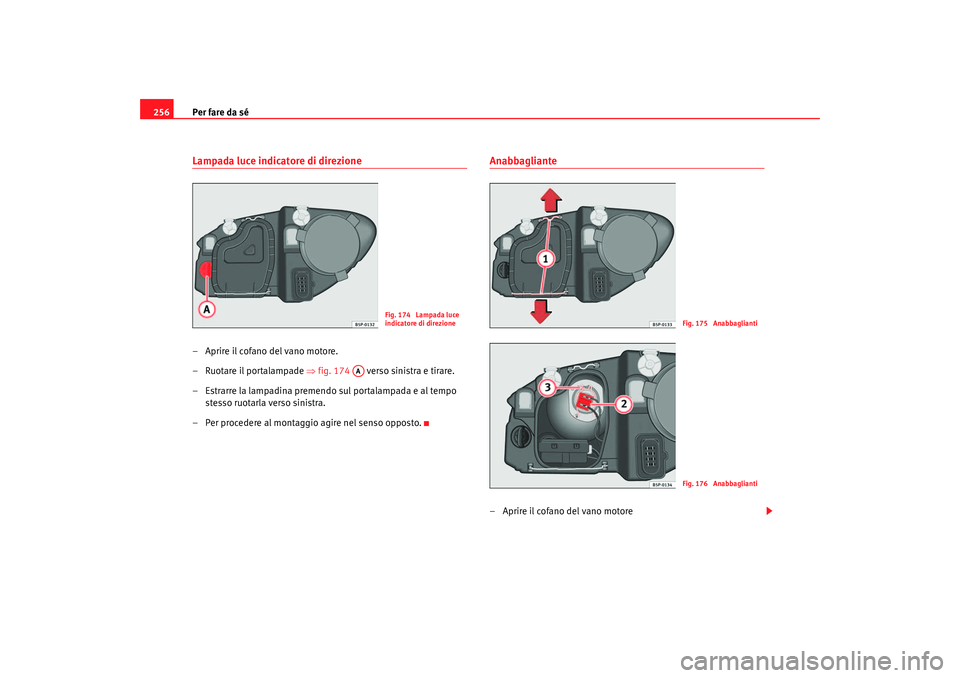

256Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
– Ruotare il portalampade ⇒fig. 174 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Anabbagliante– Aprire il cofano del vano motore
Fig. 174 Lampada luce
indicatore di direzione
AA
Fig. 175 AnabbagliantiFig. 176 Anabbaglianti
Altea italia Seite 256 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé257
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

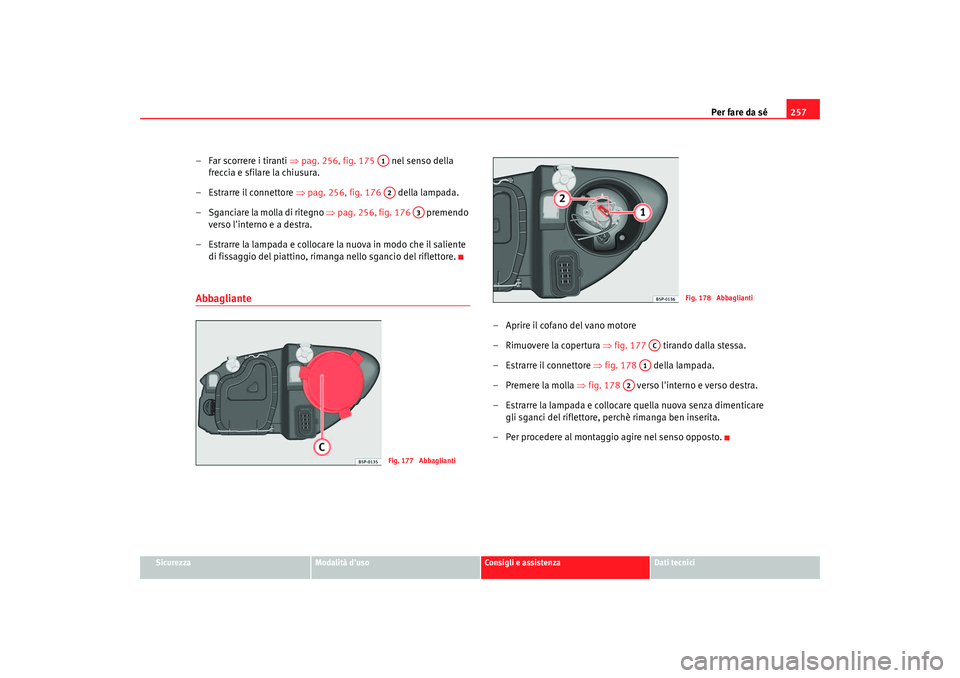

– Far scorrere i tiranti ⇒pag. 256, fig. 175 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒ pag. 256, fig. 176 della lampada.
– Sganciare la molla di ritegno ⇒ pag. 256, fig. 176 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il cofano del vano motore
– Rimuovere la copertura ⇒fig. 177 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 178 della lampada.
– Premere la molla ⇒fig. 178 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 177 Abbaglianti
Fig. 178 Abbaglianti
AC
A1
A2
Altea italia Seite 257 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé
258Luce di posizione– Aprire il cofano del vano motore.
–Rimuovere la copertura ⇒ fig. 179 tirandola. – Estrarre il portalampade
⇒fig. 180 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Luci di posizione
•
Luci di arresto
•
Indicatori di direzione
•
Luce retromarcia
•
Fendinebbia posteriore
F ig. 1 79 Luci di p osizi on eF ig. 1 80 Luci di p osizi on e
AD
A1
Altea italia Seite 258 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé259
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

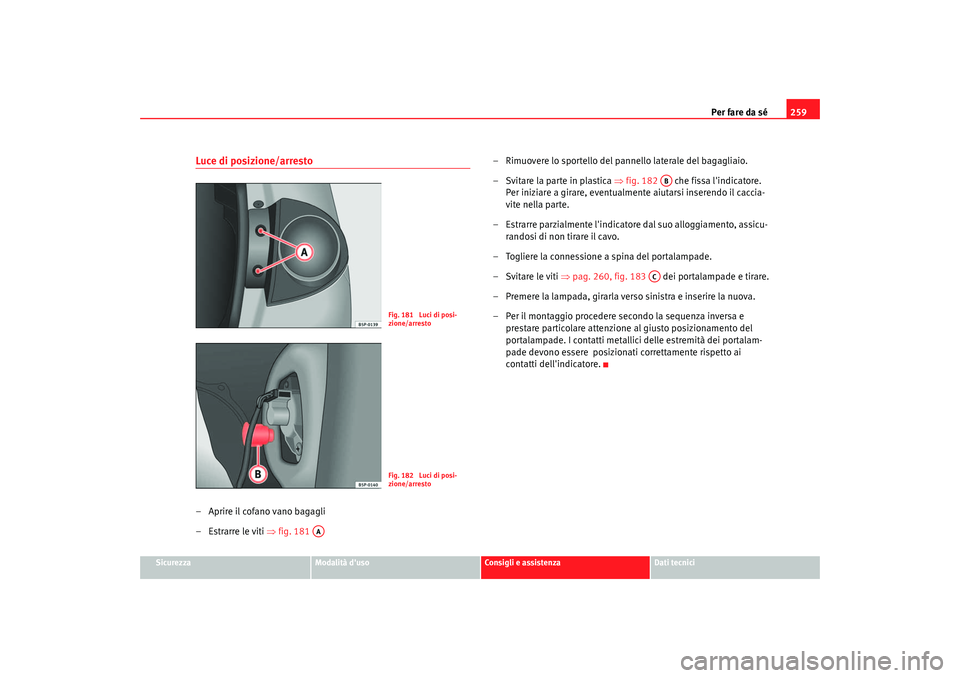

Luce di posizione/arresto– Aprire il cofano vano bagagli
– Estrarre le viti ⇒fig. 181 – Rimuovere lo sportello del pannello laterale del bagagliaio.
– Svitare la parte in plastica
⇒fig. 182 che fissa l'indicatore.
Per iniziare a girare, eventualmente aiutarsi inserendo il caccia-
vite nella parte.
– Estrarre parzialmente l'indicatore dal suo alloggiamento, assicu- randosi di non tirare il cavo.
– Togliere la connessione a spina del portalampade.
– Svitare le viti ⇒pag. 260, fig. 183 dei portalampade e tirare.
– Premere la lampada, girarla verso sinistra e inserire la nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade. I contatti metallici delle estremità dei portalam-
pade devono essere posizionati correttamente rispetto ai
contatti dell'indicatore.
Fig. 181 Luci di posi-
zione/arrestoFig. 182 Luci di posi-
zione/arresto
AA
AB
AC
Altea italia Seite 259 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé

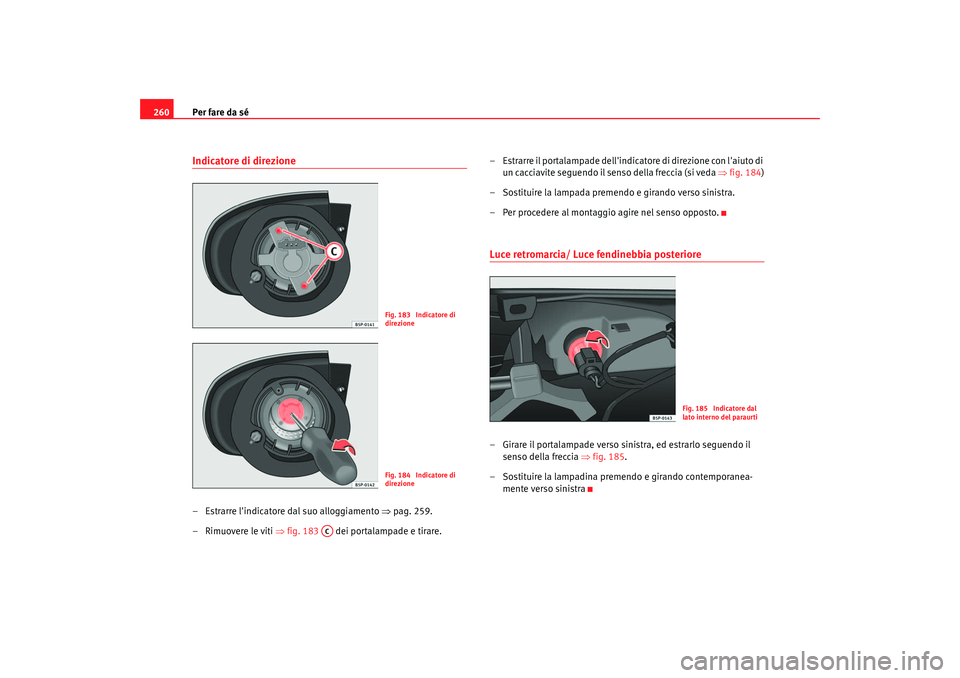

260Indicatore di direzione– Estrarre l'indicatore dal suo alloggiamento ⇒pag. 259.
–Rimuovere le viti ⇒ fig. 183 dei portalampade e tirare. – Estrarre il portalampade dell'indicatore di direzione con l'aiuto di
un cacciavite seguendo il senso della freccia (si veda ⇒fig. 184 )
– Sostituire la lampada premendo e girando verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Luce retromarcia/ Luce fendinebbia posteriore– Girare il portalampade verso sinistra, ed estrarlo seguendo il senso della fr ecci
a ⇒ fig. 185.
– Sostituire la lampadina premendo e girando contemporanea- mente verso sinistra
Fig. 183 Indicatore di
direzioneFig. 184 Indicatore di
direzione
AC
Fig. 185 Indicatore dal
lato interno del paraurti
Altea italia Seite 260 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé261
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

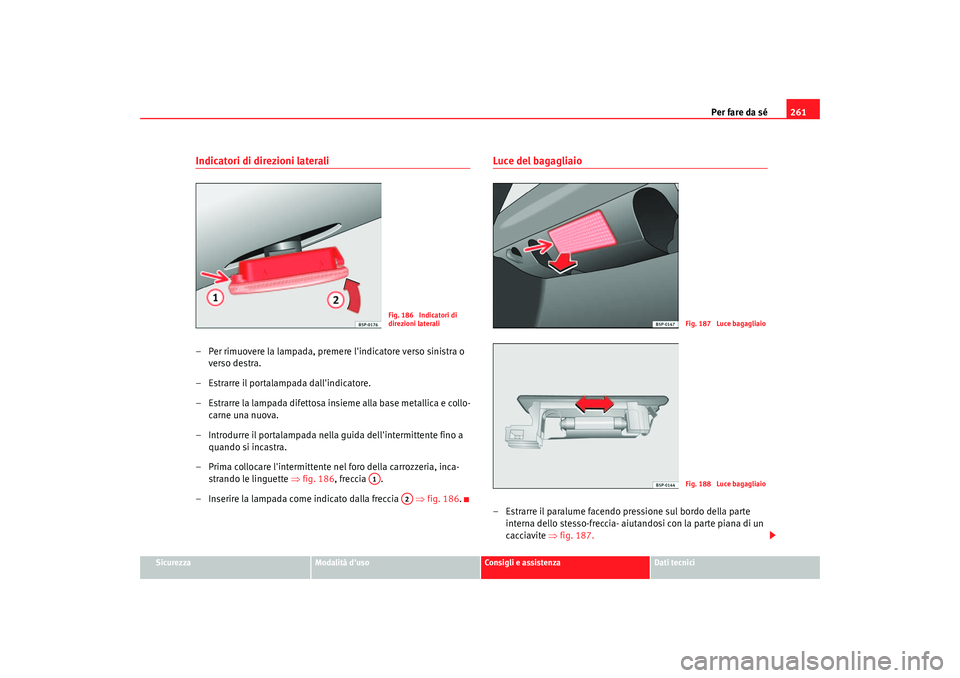

Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca- strando le linguette ⇒fig. 186, freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 186.
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso-freccia- aiutandosi con la parte piana di un
cacciavite ⇒ fig. 187.
Fig. 186 Indicatori di
direzioni laterali
A1
A2
Fig. 187 Luce bagagliaioFig. 188 Luce bagagliaio
Altea italia Seite 261 Dienstag, 4. Oktober 2005 10:23 10

Per fare da sé
262

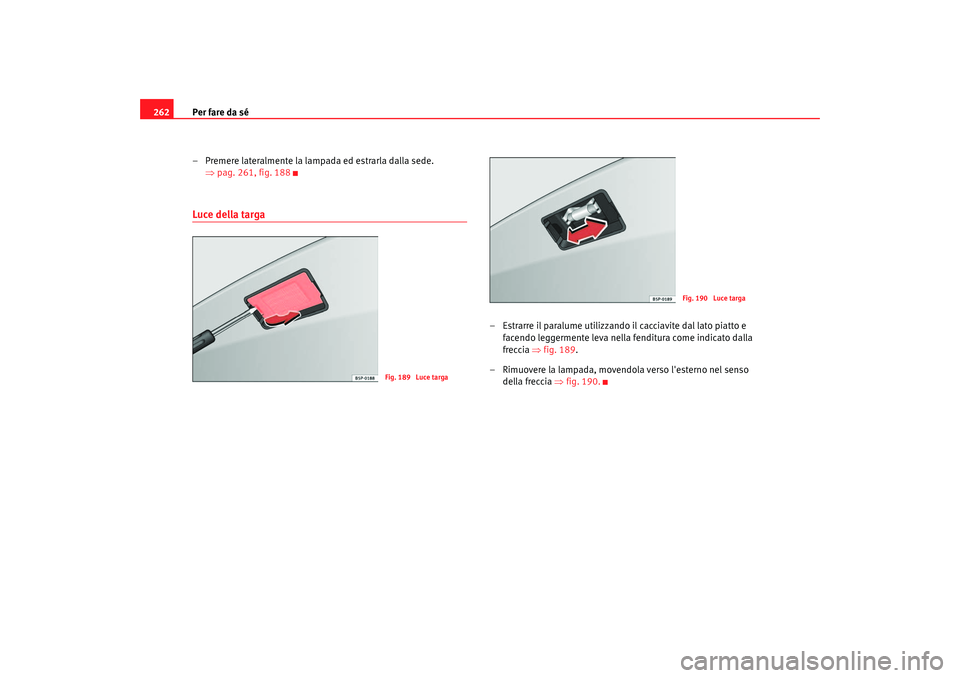

– Premere lateralmente la lampada ed estrarla dalla sede. ⇒pag. 261, fig. 188Luce della targa
– Estrarre il paralume utilizzando il cacciavite dal lato piatto e
facendo leggermente leva nella fenditura come indicato dalla
freccia ⇒ fig. 189.
– Rimuovere la lampada, movendola verso l'esterno nel senso della freccia ⇒ fig. 190.
Fig. 189 Luce targa
Fig. 190 Luce targa
