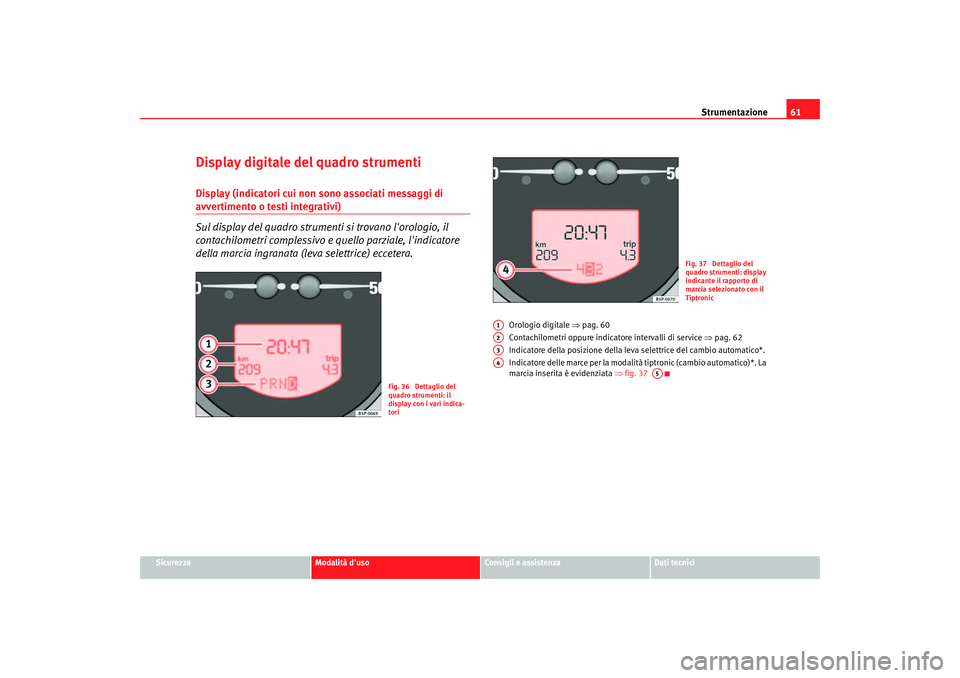

Strumentazione61
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strument i si trovano l'orologio, il
contachilometri complessivo e qu ello parziale, l'indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 60
Contachilometri oppure indicatore intervalli di service ⇒pag. 62
Indicatore della posizione della leva selettrice del cambio automatico*.
Indicatore delle marce per la modalità tiptronic (cambio automatico)*. La
marcia inserita è evidenziata ⇒fig. 37
Fig. 36 Dettaglio del
quadro strumenti: il
display con i vari indica-
tori
Fig. 37 Dettaglio del
quadro strumenti: display
indicante il rapporto di
marcia selezionato con il
Tiptronic
A1A2A3A4
A5
Altea italia Seite 61 Dienstag, 4. Oktober 2005 10:23 10

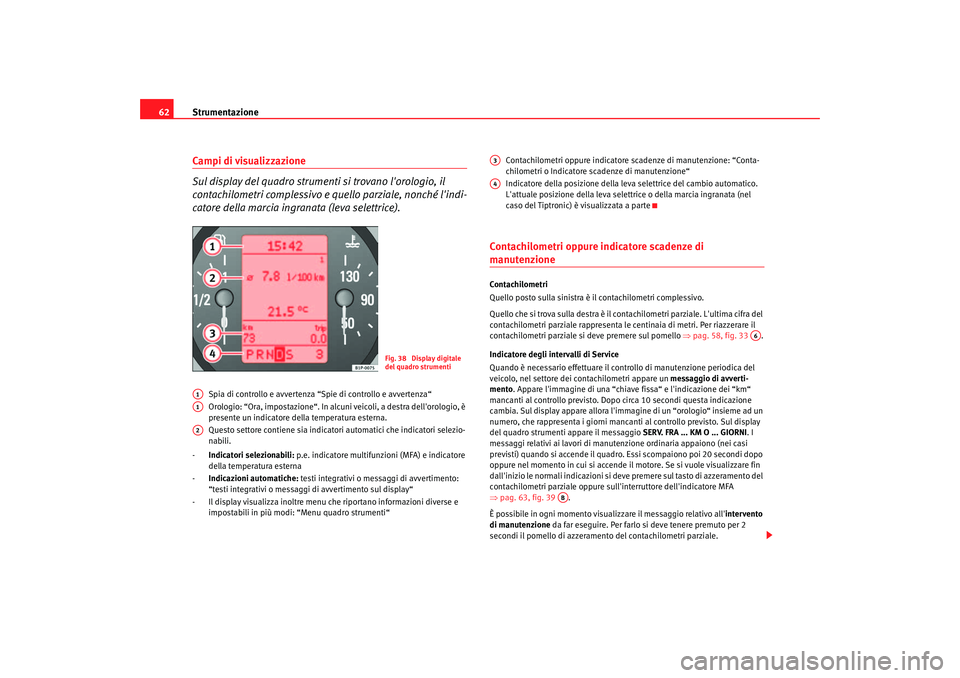

Strumentazione
62Campi di visualizzazione
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e qu ello parziale, nonché l'indi-
catore della marcia ingranata (leva selettrice).
Spia di controllo e avvertenza “Spie di controllo e avvertenza“
Orologio: “Ora, impostazione“. In alcuni veicoli, a destra dell'orologio, è
presente un indicatore della temperatura esterna.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
- Indicatori selezionabili: p.e. indicatore multifunzioni (MFA) e indicatore
della temperatura esterna
- Indicazioni automatiche: testi integrativi o messaggi di avvertimento:
“testi integrativi o messaggi di avvertimento sul display“
- Il display visualizza inoltre menu che riportano informazioni diverse e impostabili in più modi: “Menu quadro strumenti“ Contachilometri oppure indicatore scadenze di manutenzione: “Conta-
chilometri o Indicatore scadenze di manutenzione“
Indicatore della posizione della leva selettrice del cambio automatico.
L'attuale posizione della leva selettrice o della marcia ingranata (nel
caso del Tiptronic) è visualizzata a parte
Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L'ultima cifra del
contachilometri parziale rappresenta le
centinaia di metri. Per riazzerare il
contachilometri parziale si deve premere sul pomello ⇒pag. 58, fig. 33 .
Indicatore degli intervalli di Service
Quando è necessario effettuare il co ntrollo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l'immagine di una “chiave fissa“ e l'indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l'immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancanti al controllo previsto. Sul display
del quadro strumenti appare il messaggio SERV. FRA ... KM O ... GIORNI. I
messaggi relativi ai lavori di manute nzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro . Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall'inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure su ll'interruttore dell'indicatore MFA
⇒ pag. 63, fig. 39 .
È possibile in ogni momento visualizzare il messaggio relativo all' intervento
di manutenzione da far eseguire. Per farlo si deve tenere premuto per 2
secondi il pomello di azzeramento del contachilometri parziale.
Fig. 38 Display digitale
del quadro strumenti
A1A1A2
A3A4
A6
AB
Altea italia Seite 62 Dienstag, 4. Oktober 2005 10:23 10

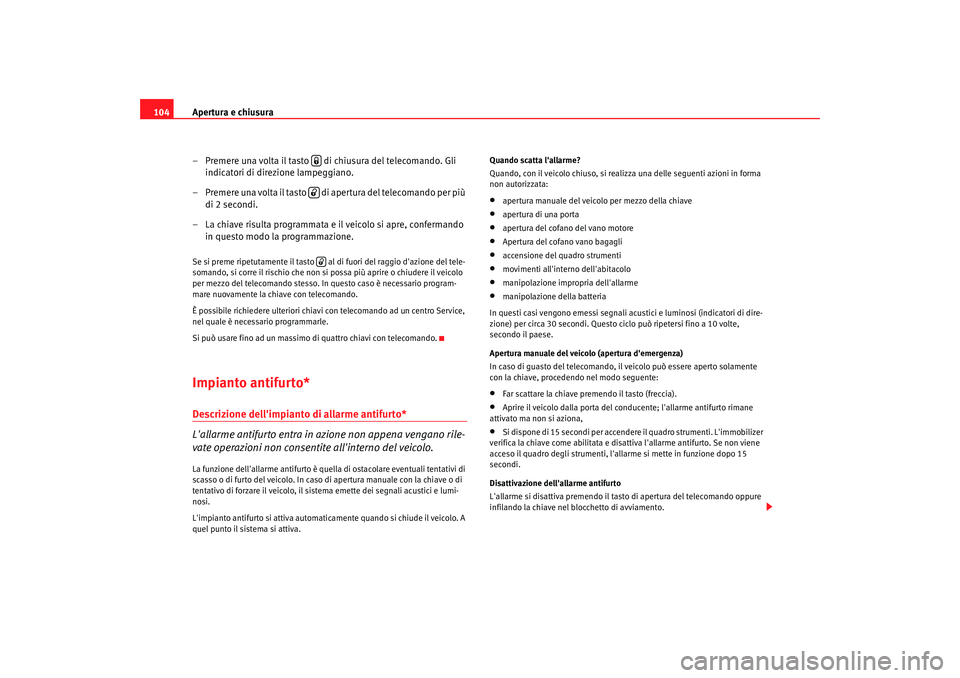

Apertura e chiusura
104
– Premere una volta il tasto di chiusura del telecomando. Gli indicatori di direzione lampeggiano.
– Premere una volta il tasto di apertura del telecomando per più di 2 secondi.
– La chiave risulta programmata e il veicolo si apre, confermando in questo modo la programmazione.Se si preme ripetutamente il tasto al di fuori del raggio d'azione del tele-
somando, si corre il rischio che non si possa più aprire o chiudere il veicolo
per mezzo del telecomando stesso. In questo caso è necessario program-
mare nuovamente la chiave con telecomando.
È possibile richiedere ulteriori chiavi con telecomando ad un centro Service,
nel quale è necessario programmarle.
Si può usare fino ad un massimo di quattro chiavi con telecomando.Impianto antifurto*Descrizione dell'impianto di allarme antifurto*
L'allarme antifurto entra in azione non appena vengano rile-
vate operazioni non consentite all'interno del veicolo.La funzione dell'allarme antifurto è quella di ostacolare eventuali tentativi di
scasso o di furto del veicolo. In caso di apertura manuale con la chiave o di
tentativo di forzare il veicolo, il sistema emette dei segnali acustici e lumi-
nosi.
L'impianto antifurto si attiva automaticamente quando si chiude il veicolo. A
quel punto il sistema si attiva. Quando scatta l'allarme?
Quando, con il veicolo chiuso, si realiz
za una delle seguenti azioni in forma
non autorizzata:
•
apertura manuale del veicolo per mezzo della chiave
•
apertura di una porta
•
apertura del cofano del vano motore
•
Apertura del cofano vano bagagli
•
accensione del quadro strumenti
•
movimenti all'interno dell'abitacolo
•
manipolazione impropria dell'allarme
•
manipolazione della batteria
In questi casi vengono emessi segnali acustici e luminosi (indicatori di dire-
zione) per circa 30 secondi. Questo ciclo può ripetersi fino a 10 volte,
secondo il paese.
Apertura manuale del veicolo (apertura d'emergenza)
In caso di guasto del telecomando, il veicolo può essere aperto solamente
con la chiave, procedendo nel modo seguente:
•
Far scattare la chiave premendo il tasto (freccia).
•
Aprire il veicolo dalla porta del co nducente; l'allarme antifurto rimane
attivato ma non si aziona,
•
Si dispone di 15 secondi per accendere il quadro strumenti. L'immobilizer
verifica la chiave come abilitata e disattiva l'allarme antifurto. Se non viene
acceso il quadro degli strumenti, l' allarme si mette in funzione dopo 15
secondi.
Disattivazione dell'allarme antifurto
L'allarme si disattiva premendo il tasto di apertura del telecomando oppure
infilando la chiave nel blocchetto di avviamento.

Altea italia Seite 104 Dienstag, 4. Oktober 2005 10:23 10

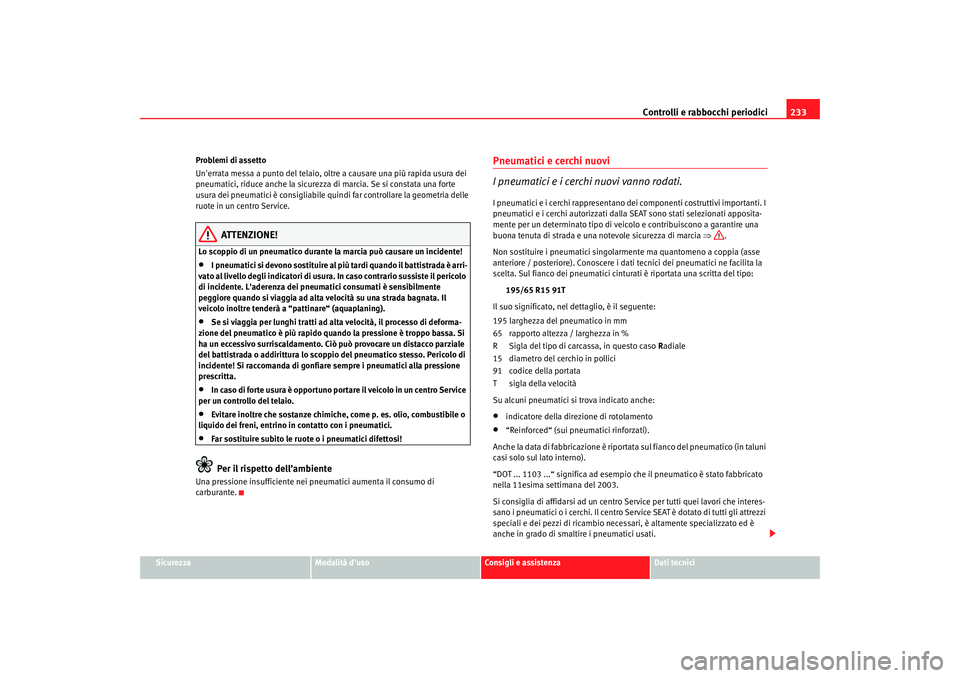

Controlli e rabbocchi periodici233
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Problemi di assetto
Un'errata messa a punto del telaio, oltre a causare una più rapida usura dei
pneumatici, riduce anche la sicurezza di marcia. Se si constata una forte
usura dei pneumatici è consigliabile quindi far controllare la geometria delle
ruote in un centro Service.
ATTENZIONE!
Lo scoppio di un pneumatico durante la marcia può causare un incidente!•
I pneumatici si devono sostituire al
più tardi quando il battistrada è arri-
vato al livello degli indicatori di usura. In caso contrario sussiste il pericolo
di incidente. L'aderenza dei pneumatici consumati è sensibilmente
peggiore quando si viaggia ad alta velocità su una strada bagnata. Il
veicolo inoltre tenderà a “pattinare“ (aquaplaning).
•
Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Si
ha un eccessivo surriscaldamento. Ciò può provocare un distacco parziale
del battistrada o addirittura lo scoppio del pneumatico stesso. Pericolo di
incidente! Si raccomanda di gonfiare sempre i pneumatici alla pressione
prescritta.
•
In caso di forte usura è opportuno portare il veicolo in un centro Service
per un controllo del telaio.
•
Evitare inoltre che sostanze chimiche, come p. es. olio, combustibile o
liquido dei freni, entrino in contatto con i pneumatici.
•
Far sostituire subito le ruote o i pneumatici difettosi!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.
Pneumatici e cerchi nuovi
I pneumatici e i cerchi nuovi vanno rodati.I pneumatici e i cerchi rappresentano dei componenti costruttivi importanti. I
pneumatici e i cerchi autorizzati dalla SEAT sono stati selezionati apposita-
mente per un determinato tipo di veicolo e contribuiscono a garantire una
buona tenuta di strada e una notevole sicurezza di marcia ⇒.
Non sostituire i pneumatici singolarmente ma quantomeno a coppia (asse
anteriore / posteriore). Conoscere i dati tecnici dei pneumatici ne facilita la
scelta. Sul fianco dei pneumatici cinturati è riportata una scritta del tipo: 195/65 R15 91T
Il suo significato, nel de ttaglio, è il seguente:
195 larghezza del pneumatico in mm
65 rapporto altezza / larghezza in %
R Sigla del tipo di carcassa, in questo caso Radiale
15 diametro del cerchio in pollici
91 codice della portata
T sigla della velocità
Su alcuni pneumatici si trova indicato anche:•
indicatore della direzione di rotolamento
•
“Reinforced“ (sui pneumatici rinforzati).
Anche la data di fabbricazione è riportat a sul fianco del pneumatico (in taluni
casi solo sul lato interno).
“DOT ... 1103 ...“ significa ad esempio che il pneumatico è stato fabbricato
nella 11esima settimana del 2003.
Si consiglia di affidarsi ad un centro Service per tutti quei lavori che interes-
sano i pneumatici o i cerchi. Il centro Service SEAT è dotato di tutti gli attrezzi
speciali e dei pezzi di ricambio necessari, è altamente specializzato ed è
anche in grado di smaltire i pneumatici usati.
