2006 Hyundai Terracan Manual del propietario (in Spanish)

3
QUÉ HACER EN UNA EMERGENCIA
3
HHP4001
Bateria muerta
!
PUENTE PARA ARRANCAR
D020A02A-AYT
ADVERTENCIA:
Hacer un puente para arrancar puede ser peligroso! Si no se siguen estas instrucciones exactamente,puede tener un grave accidente y causar una avería a su vehículo! Si usted no está seguro de comoseguir estas instrucciones, busque ayuda cualificada. Las baterías de los automóvilescontienen ácido sulfúrico. Este es venenoso y además altamente corrosivo. Cuando haga un puente
D010D01A-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA. para arrancar, póngase gafas ytenga cuidado que no le caiga ácido sobre su ropa ni sobre el vehículo.
o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel, inmediatamente quítese la ropa quepueda contener ácido y aclare la piel con abundante agua por lo menos durante 15 minutos. Acudarápidamente a su médico. Si usted debe ser transportado a hospital, póngase continuamente abundante agua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puentees extremadamente explosivo. Nofume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente
debe proveer 12 voltios. Si usted nopuede asegurar que la batería es de 12 voltios, no intente usarla en unpuente.
Bateria de emergencia
hpfleuros-3.p65
12/28/2005, 2:16 PM
3

3QUÉ HACER EN UNA EMERGENCIA
4SI EL MOTOR SE SOBRECALIENTA
o Para realizar un puente para arrancar un automóvil con la batería descargada, estos son los pasos que deben seguir cuidadosamente: Durante la operación de apoyo el motor del automóvil que ayuda, debeestar trabajando a 2000 rpm.
5. Arranque el motor utilizando el
procedimiento normal. Después deque arranque, déjelo funcionar a 2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al deconexión.
Si usted no sabe porque la bateríapudo descargarse (porque las lucesse quedaron encendidas, etc.) Haga revisar el sistema de carga por su servicio HYUNDAI.
1. Si la batería de apoyo esta montada
en otro automóvil, asegúrese de que éstos no se toquen.
2. Apague todas las luces y accesorios que estén operando en formainnecesaria en ambos vehículos.
3. Conecte los cables de puente exactamente como lo muestra eldibujo en la página anterior. Esto es, primero conecte el cable al (+)positivo o el cable que descarga la batería. Luego conecte el otro extremo del cable al (+) positivo dela batería de auxilio. Luego, emplee el otro cable, conecte un extremo al (-) negativo a la batería de apoyo.Entonces conecte el otro extremo a cualquier parte sólida de hierro del vehículo que no sea móvil fuera dela batería.
4. Arranque el automóvil que tiene la
batería de apoyo y déjelo andarunos pocos minutos. Esto permitirá que la batería de apoyo este cargada completamente. D030A02TB-AYT Si el marcador de temperatura indica sobrecalentamiento, y experimenta pérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto(mecánica) y coloque el freno demano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta quehaya terminado de salir vapor o caer el agua. Si no hay una pérdida visible de refrigerante y no hay va-por, deje andando el motor y vea si el ventilador está en funcionamiento. Si este no está en funcionamiento,detenga el motor.
hpfleuros-3.p65 12/28/2005, 2:16 PM
4

3
QUÉ HACER EN UNA EMERGENCIA
5
!!
!

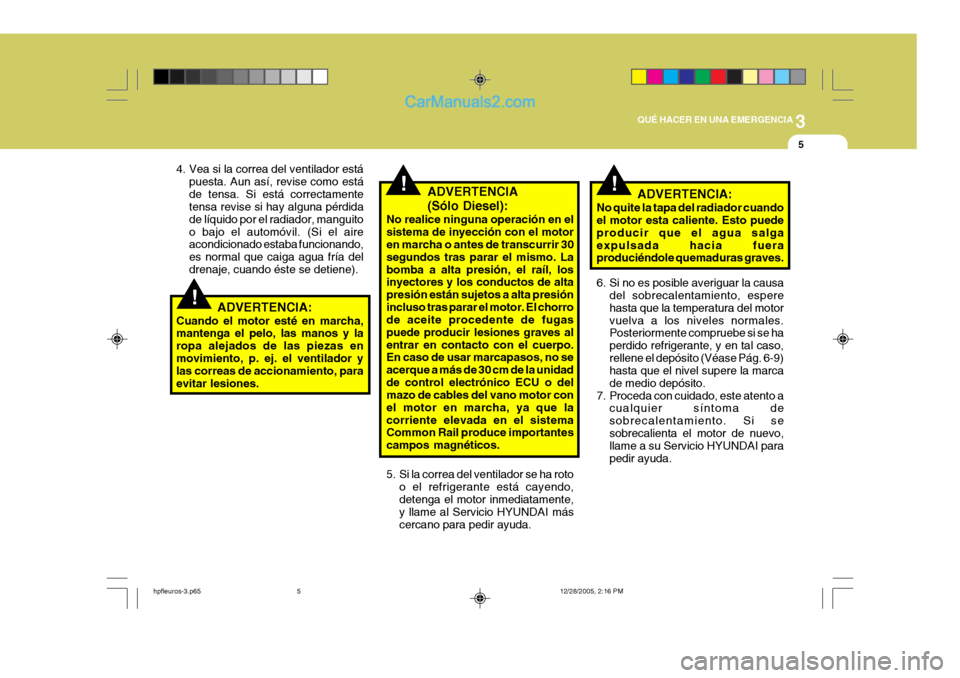

4. Vea si la correa del ventilador está
puesta. Aun así, revise como está de tensa. Si está correctamente tensa revise si hay alguna pérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionado estaba funcionando, es normal que caiga agua fría deldrenaje, cuando éste se detiene). ADVERTENCIA (Sólo Diesel):
No realice ninguna operación en el sistema de inyección con el motor en marcha o antes de transcurrir 30 segundos tras parar el mismo. Labomba a alta presión, el raíl, los inyectores y los conductos de alta presión están sujetos a alta presiónincluso tras parar el motor. El chorro de aceite procedente de fugas puede producir lesiones graves alentrar en contacto con el cuerpo. En caso de usar marcapasos, no se acerque a más de 30 cm de la unidadde control electrónico ECU o del mazo de cables del vano motor con el motor en marcha, ya que lacorriente elevada en el sistema Common Rail produce importantes campos magnéticos. ADVERTENCIA:
No quite la tapa del radiador cuando el motor esta caliente. Esto puede producir que el agua salgaexpulsada hacia fuera produciéndole quemaduras graves.
6. Si no es posible averiguar la causa del sobrecalentamiento, espere hasta que la temperatura del motorvuelva a los niveles normales. Posteriormente compruebe si se ha perdido refrigerante, y en tal caso,rellene el depósito (Véase Pág. 6-9) hasta que el nivel supere la marca de medio depósito.
7. Proceda con cuidado, este atento a cualquier síntoma desobrecalentamiento. Si sesobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI para pedir ayuda.
ADVERTENCIA:
Cuando el motor esté en marcha, mantenga el pelo, las manos y la ropa alejados de las piezas enmovimiento, p. ej. el ventilador y las correas de accionamiento, para evitar lesiones.
5. Si la correa del ventilador se ha rotoo el refrigerante está cayendo,detenga el motor inmediatamente, y llame al Servicio HYUNDAI más cercano para pedir ayuda.
hpfleuros-3.p65 12/28/2005, 2:16 PM
5

3QUÉ HACER EN UNA EMERGENCIA
6
HHP4015

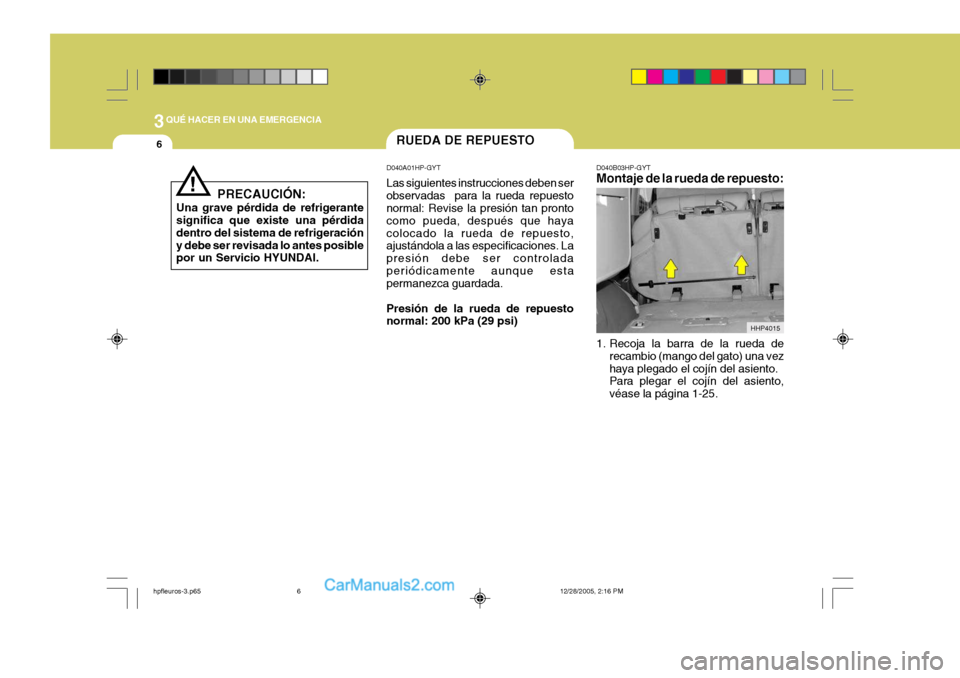

RUEDA DE REPUESTO
!
PRECAUCIÓN:
Una grave pérdida de refrigerante significa que existe una pérdida dentro del sistema de refrigeracióny debe ser revisada lo antes posible por un Servicio HYUNDAI. D040A01HP-GYT Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan pronto como pueda, después que hayacolocado la rueda de repuesto, ajustándola a las especificaciones. La presión debe ser controladaperiódicamente aunque esta permanezca guardada. Presión de la rueda de repuesto
normal: 200 kPa (29 psi)D040B03HP-GYT Montaje de la rueda de repuesto:
1. Recoja la barra de la rueda de
recambio (mango del gato) una vez haya plegado el cojín del asiento. Para plegar el cojín del asiento, véase la página 1-25.
hpfleuros-3.p65 12/28/2005, 2:16 PM
6

3
QUÉ HACER EN UNA EMERGENCIA
7SI SE LE HA PINCHADO UN NEUMÁTICO
HHP4025
HHP4026
!
2. Inserte la barra de la rueda de
recambio en el agujero situado en la parte superior del parachoquestrasero.
3. Enganche la barra de la rueda de
recambio con la llave de la rueda.
4. Gire la llave en el sentido contrario al de las agujas del reloj y elneumático de recambio caerá. 5. Extraiga la placa de elevación de la
parte central de la rueda de repuestotras descender completamente lamisma.
La colocación se realiza siguiendo lospasos anteriores al revés.
PRECAUCIÓN:
Al montarla, gire la llave de tuercasde la rueda en sentido horario hastaque se oiga un golpeteo una o dos veces (par de apriete : 3,87 kg·m). Asegúrese de que la rueda derepuesto quede firmemente montada en su lugar correcto. D050A01A-AYT Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia adelante. No pise el freno ni intente salir de la vía, esto puede producir que ustedpierda el control del vehículo. Cuando el vehículo llegue a una velocidad prudente, frenecuidadosamente y salga de la vía. Conduzca hasta que pueda estar en un lugar seguro y que el suelosea firme y nivelado. Si usted va por una autopista con una mediana, no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque elfreno de mano y ponga el selector en "P" (A/T) o marcha atrás (caja mecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese deque lo hagan por el lado opuesto aldel tráfico.
4. Cambie la rueda de acuerdo con las
instrucciones siguientes:
hpfleuros-3.p65 12/28/2005, 2:16 PM
7

3QUÉ HACER EN UNA EMERGENCIA
8
!

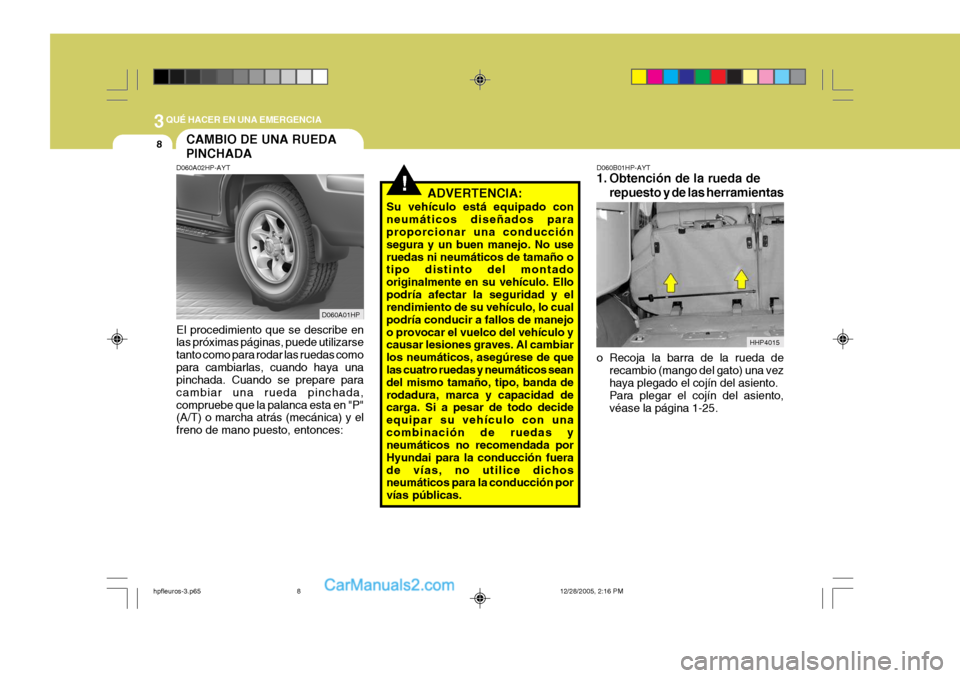

CAMBIO DE UNA RUEDA PINCHADA
D060A01HP D060B01HP-AYT
1. Obtención de la rueda de
repuesto y de las herramientas
o Recoja la barra de la rueda de recambio (mango del gato) una vez haya plegado el cojín del asiento. Para plegar el cojín del asiento,véase la página 1-25.
D060A02HP-AYT El procedimiento que se describe en las próximas páginas, puede utilizarse tanto como para rodar las ruedas comopara cambiarlas, cuando haya una pinchada. Cuando se prepare para cambiar una rueda pinchada,compruebe que la palanca esta en "P" (A/T) o marcha atrás (mecánica) y el freno de mano puesto, entonces:
ADVERTENCIA:
Su vehículo está equipado conneumáticos diseñados para proporcionar una conducción segura y un buen manejo. No useruedas ni neumáticos de tamaño o tipo distinto del montado originalmente en su vehículo. Ellopodría afectar la seguridad y el rendimiento de su vehículo, lo cual podría conducir a fallos de manejoo provocar el vuelco del vehículo y causar lesiones graves. Al cambiar los neumáticos, asegúrese de que las cuatro ruedas y neumáticos sean del mismo tamaño, tipo, banda derodadura, marca y capacidad de carga. Si a pesar de todo decide equipar su vehículo con unacombinación de ruedas y neumáticos no recomendada por Hyundai para la conducción fuerade vías, no utilice dichos neumáticos para la conducción por vías públicas.
HHP4015
hpfleuros-3.p65 12/28/2005, 2:16 PM
8

3
QUÉ HACER EN UNA EMERGENCIA
9

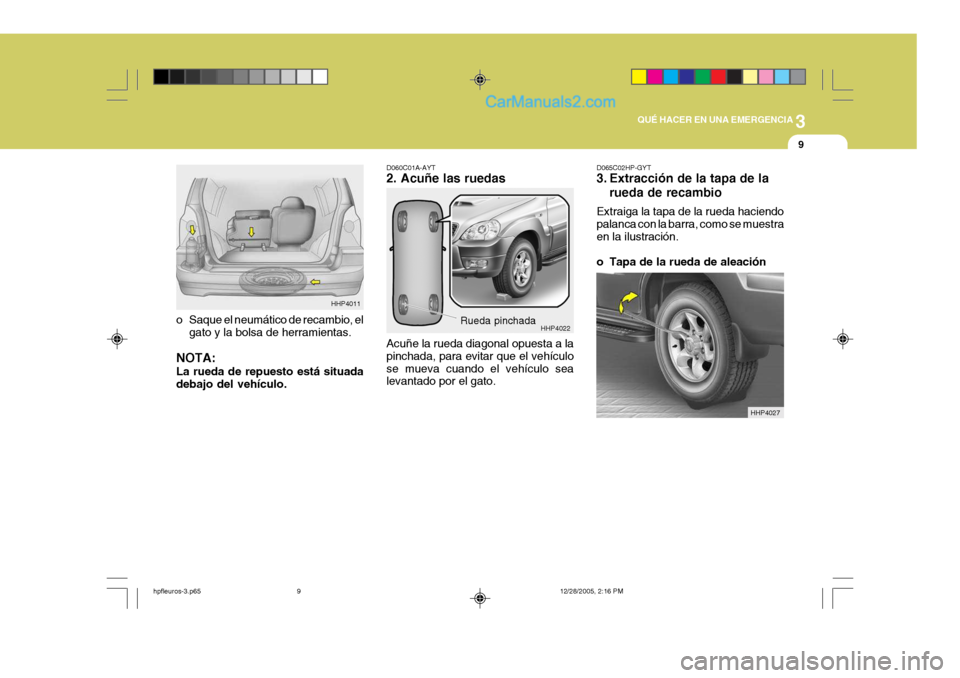

Rueda pinchada
HHP4022
D060C01A-AYT 2. Acuñe las ruedas Acuñe la rueda diagonal opuesta a la pinchada, para evitar que el vehículose mueva cuando el vehículo sea levantado por el gato. D065C02HP-GYT
3. Extracción de la tapa de la
rueda de recambio
Extraiga la tapa de la rueda haciendo palanca con la barra, como se muestraen la ilustración.
o Tapa de la rueda de aleación
HHP4011
o Saque el neumático de recambio, el gato y la bolsa de herramientas.
NOTA: La rueda de repuesto está situada debajo del vehículo.
HHP4027
hpfleuros-3.p65 12/28/2005, 2:16 PM
9

3QUÉ HACER EN UNA EMERGENCIA
10

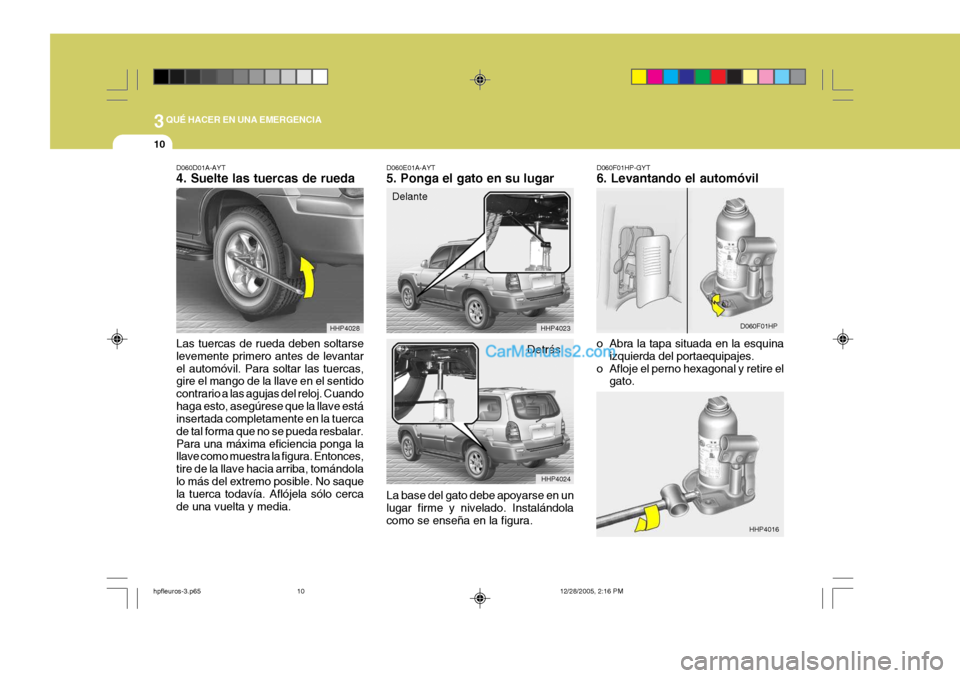

D060D01A-AYT 4. Suelte las tuercas de rueda Las tuercas de rueda deben soltarse levemente primero antes de levantarel automóvil. Para soltar las tuercas, gire el mango de la llave en el sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertada completamente en la tuerca de tal forma que no se pueda resbalar.Para una máxima eficiencia ponga la llave como muestra la figura. Entonces, tire de la llave hacia arriba, tomándolalo más del extremo posible. No saque la tuerca todavía. Aflójela sólo cerca de una vuelta y media. D060E01A-AYT 5. Ponga el gato en su lugar La base del gato debe apoyarse en un lugar firme y nivelado. Instalándolacomo se enseña en la figura. D060F01HP-GYT 6. Levantando el automóvil
o Abra la tapa situada en la esquina
izquierda del portaequipajes.
o Afloje el perno hexagonal y retire el gato.
Delante
HHP4028 HHP4023
HHP4024
Detrás
HHP4016
D060F01HP
