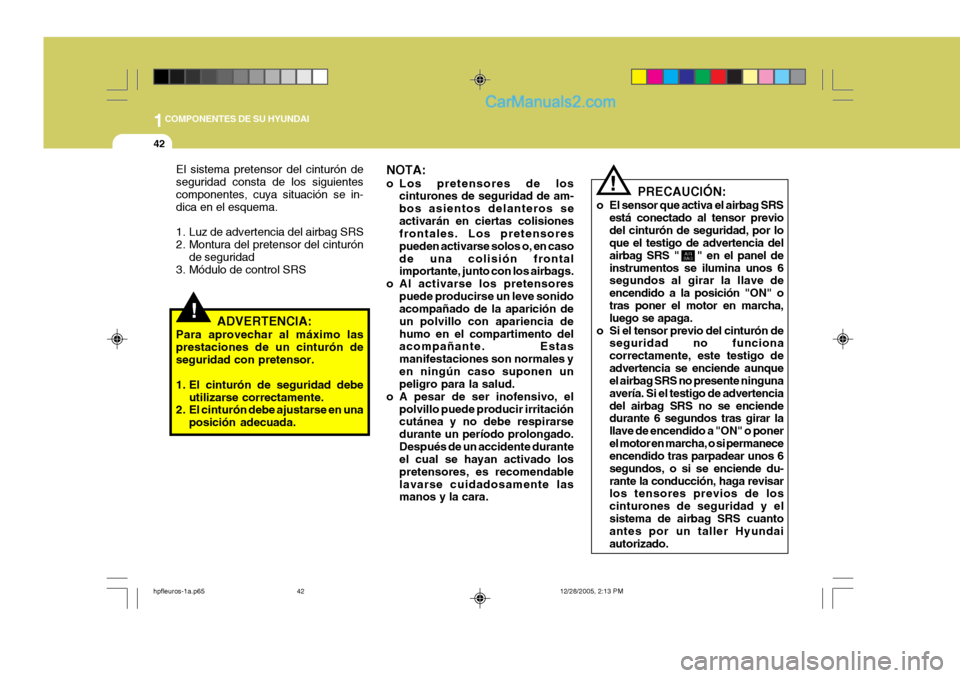

1COMPONENTES DE SU HYUNDAI
42
!
PRECAUCIÓN:
o El sensor que activa el airbag SRS está conectado al tensor previo del cinturón de seguridad, por lo que el testigo de advertencia del airbag SRS " " en el panel deinstrumentos se ilumina unos 6 segundos al girar la llave de encendido a la posición "ON" otras poner el motor en marcha, luego se apaga.
o Si el tensor previo del cinturón de seguridad no funciona correctamente, este testigo deadvertencia se enciende aunque el airbag SRS no presente ninguna avería. Si el testigo de advertenciadel airbag SRS no se enciende durante 6 segundos tras girar la llave de encendido a "ON" o ponerel motor en marcha, o si permanece encendido tras parpadear unos 6 segundos, o si se enciende du-rante la conducción, haga revisar los tensores previos de los cinturones de seguridad y elsistema de airbag SRS cuanto antes por un taller Hyundai autorizado.
AIR
BAG
NOTA:
o Los pretensores de los
cinturones de seguridad de am- bos asientos delanteros seactivarán en ciertas colisiones frontales. Los pretensores pueden activarse solos o, en casode una colisión frontal importante, junto con los airbags.
o Al activarse los pretensores puede producirse un leve sonidoacompañado de la aparición de un polvillo con apariencia dehumo en el compartimento del acompañante. Estas manifestaciones son normales yen ningún caso suponen un peligro para la salud.
o A pesar de ser inofensivo, el polvillo puede producir irritacióncutánea y no debe respirarse durante un período prolongado.Después de un accidente durante el cual se hayan activado los pretensores, es recomendablelavarse cuidadosamente las manos y la cara.
!
El sistema pretensor del cinturón de seguridad consta de los siguientes componentes, cuya situación se in- dica en el esquema.
1. Luz de advertencia del airbag SRS
2. Montura del pretensor del cinturón
de seguridad
3. Módulo de control SRS
ADVERTENCIA:
Para aprovechar al máximo lasprestaciones de un cinturón deseguridad con pretensor.
1. El cinturón de seguridad debe utilizarse correctamente.
2. El cinturón debe ajustarse en una
posición adecuada.
hpfleuros-1a.p65 12/28/2005, 2:13 PM
42

1

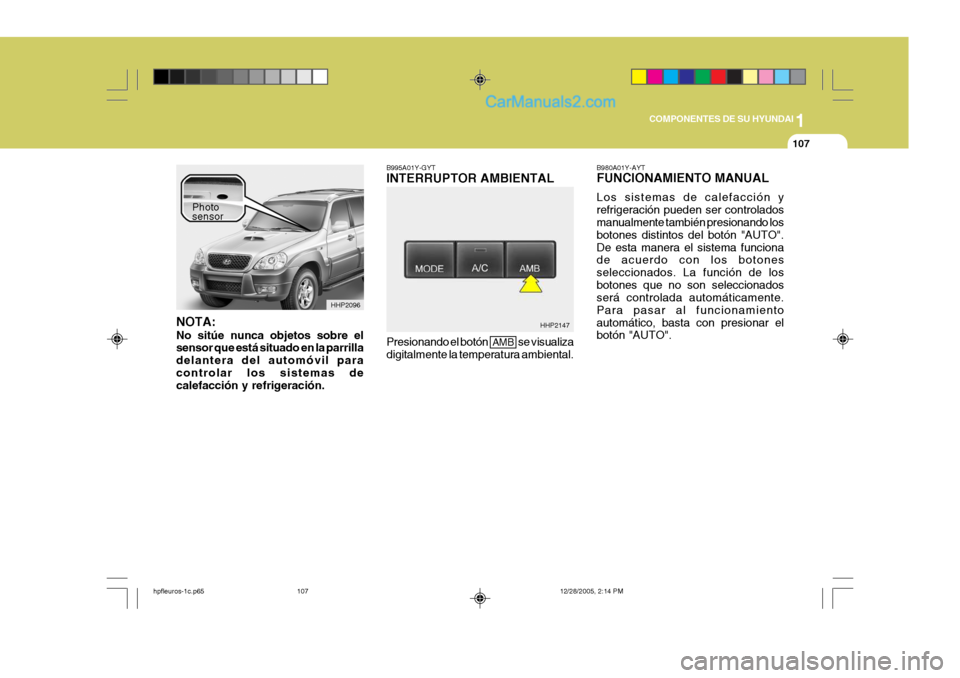

COMPONENTES DE SU HYUNDAI
107
HHP2096
HHP2147
NOTA: No sitúe nunca objetos sobre el sensor que está situado en la parrilla delantera del automóvil paracontrolar los sistemas de calefacción y refrigeración. B995A01Y-GYT INTERRUPTOR AMBIENTAL Presionando el botón
AMB se visualiza
digitalmente la temperatura ambiental. B980A01Y-AYT FUNCIONAMIENTO MANUAL Los sistemas de calefacción y refrigeración pueden ser controlados manualmente también presionando los botones distintos del botón "AUTO".De esta manera el sistema funciona de acuerdo con los botones seleccionados. La función de losbotones que no son seleccionados será controlada automáticamente. Para pasar al funcionamientoautomático, basta con presionar el botón "AUTO".
Photo sensor
hpfleuros-1c.p65
12/28/2005, 2:14 PM
107

6

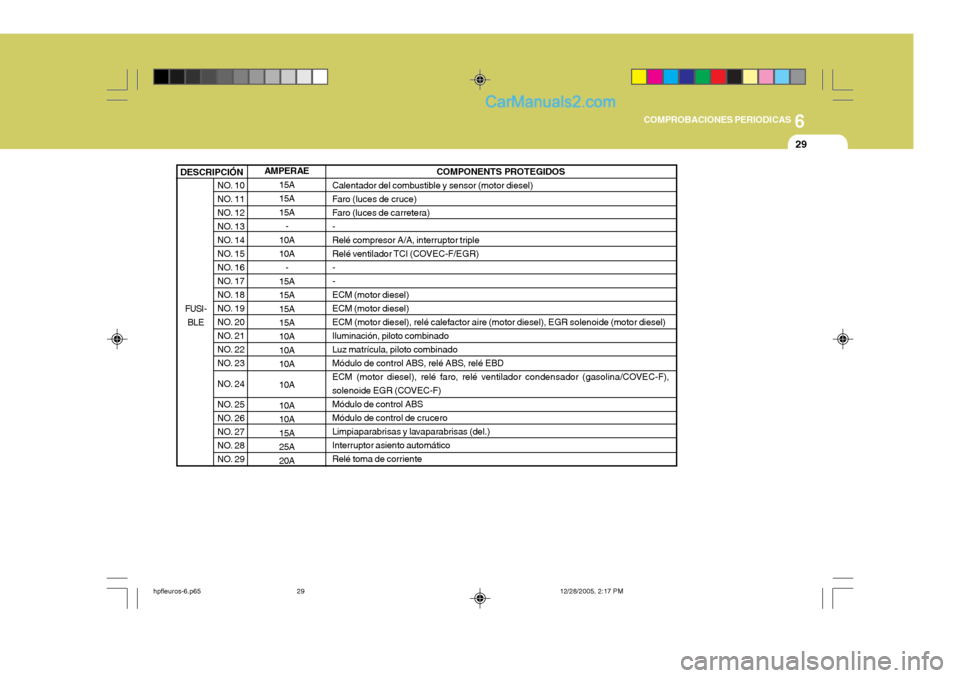

COMPROBACIONES PERIODICAS
29
AMPERAE
15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10
NO. 11
NO. 12
NO. 13
NO. 14
NO. 15
NO. 16
NO. 17
NO. 18
NO. 19
NO. 20
NO. 21
NO. 22
NO. 23
NO. 24
NO. 25
NO. 26
NO. 27
NO. 28
NO. 29
DESCRIPCIÓN
COMPONENTS PROTEGIDOS
Calentador del combustible y sensor (motor diesel)
Faro (luces de cruce)
Faro (luces de carretera)-
Relé compresor A/A, interruptor triple
Relé ventilador TCI (COVEC-F/EGR)--ECM (motor diesel)ECM (motor diesel)
ECM (motor diesel), relé calefactor aire (motor diesel), EGR solenoide (motor diesel)Iluminación, piloto combinadoLuz matrícula, piloto combinado
Módulo de control ABS, relé ABS, relé EBD
ECM (motor diesel), relé faro, relé ventilador condensador (gasolina/COVEC-F),
solenoide EGR (COVEC-F)Módulo de control ABS
Módulo de control de crucero
Limpiaparabrisas y lavaparabrisas (del.)
Interruptor asiento automático
Relé toma de corriente
FUSI - BLE
hpfleuros-6.p65 12/28/2005, 2:17 PM
29

6COMPROBACIONES PERIODICAS
30
AMPERAGE50A 30A 40A 40A 30A 40A 20A-
20A 10A 15A
NO. 1
NO. 2
NO. 3
NO. 4
NO. 5
NO. 6
NO. 7
NO. 8
NO. 9
DESCRIPCIÓN
COMPONENTES PROTEGIDOS
Conector de potencia (A,B), caja de fusiblels y relés 2 en vano motor
(fusibles 28, 29), caja de fusibles panel interior (fusibles 6, 7, 8, 9)
Relé de arranque, interruptor de encendido
Relé ventilador condensador, caja de fusibles y relés 2 en vano motor
(fusibles 14, 15)Módulo de control ABS
Relé elevalunas eléctrico
Relé piloto trasero, caja de fusibles y relés 2 en vano motor (fusibles 11,12)Módulo de control ABS-
Relé bomba combustible, ECM, sensor de fallo del encendido
A/A, TCM, ETACM, conector enlace datos, sirena, módulo control
inmovilizador
Luz interior, luz para lectura de mapas, audio, tablero de instrumentos,
Luces del borde de la puerta delantera
CARTU- CHODE
FUSIBLE
NO. 30
NO. 31
hpfleuros-6.p65 12/28/2005, 2:17 PM
30

6
COMPROBACIONES PERIODICAS
31
G200E01HP-GYT
Panel interior NO.
1 2 3 45 6 78 9
10 11 12 1314 15 1617 18 1920 21 2223 24 2526 2728 AMPERAGE
30A 10A15A20A 10A 15A30A20A10A10A 20A 10A- -
10A 10A -
10A 10A10A10A10A10A
-
10A 15A 15A 10A COMPONENTES PROTEGIDOS
Relé desempañador Relé emergencia, interruptor emergenciaInterruptor luz de frenoTOD, módulo control EST- Controlador techo solar Relé ventiladorCierre centralizadoRelé piloto antinieblaAudio, luz de lecturaMechero, relé toma de corriente, enchufe ACC Interruptor retrovisor exterior eléctrico --Interruptor A/ARetrovisor exterior y desempañador dcho./izqdo.- TCM, ECM(COVEC-F), TCCS(TOD, EST), inmovilizador Interruptor luz marcha atrás, retrovisor interior, interruptor margen transmisiónInterruptor de emergenciaTablero de instrumentos, ETACM, sensor velocidad vehículo, módulo control DRLAirbag Indicador airbag -Ventilador y A/A, ETACM, relé desempañadorCalefacción asientosTecho solar, limpiador y lavador luna trasera, interruptor crucero,relé limpiador intermitente luna trasera Relé de arranque, relé alarma antirrobo
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo, consulte el adhesivo que se encuentra en la misma. G200D01HP
