6MANTENGALO USTED MISMO
14

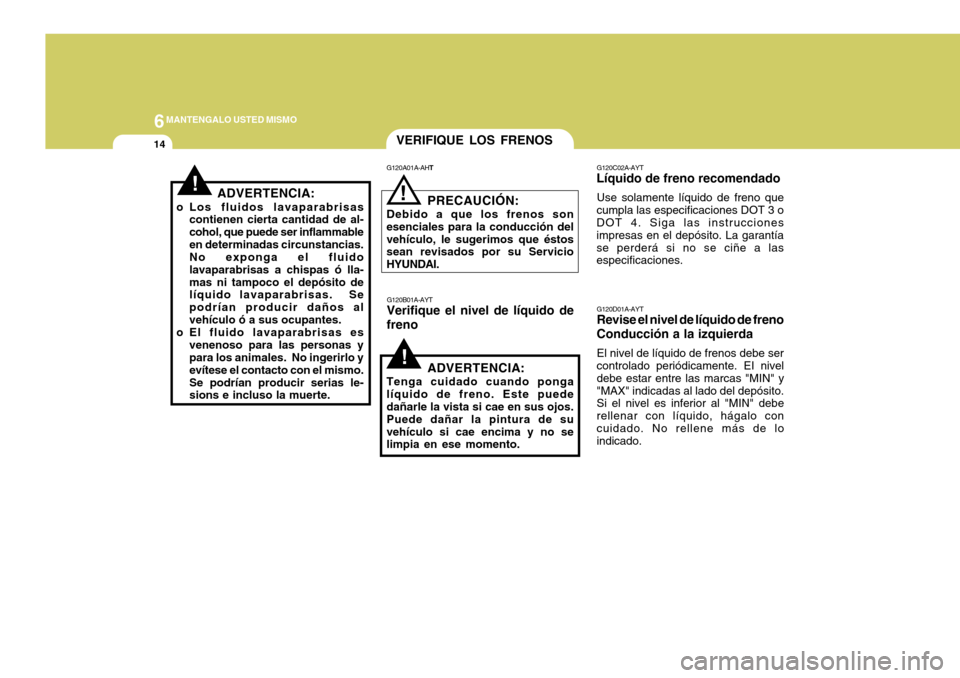

G120D01A-AYT Revise el nivel de líquido de freno Conducción a la izquierda El nivel de líquido de frenos debe ser controlado periódicamente. EI nivel debe estar entre las marcas "MIN" y"MAX" indicadas al lado del depósito. Si el nivel es inferior al "MIN" debe rellenar con líquido, hágalo concuidado. No rellene más de lo indicado.
G120C02A-AYT
Líquido de freno recomendado
Use solamente líquido de freno que
cumpla las especificaciones DOT 3 oDOT 4. Siga las instrucciones impresas en el depósito. La garantíase perderá si no se ciñe a las especificaciones.
!
VERIFIQUE LOS FRENOS
G120A01A-AH T
G120B01A-AYT
Verifique el nivel de líquido de freno
! PRECAUCIÓN:
Debido a que los frenos son esenciales para la conducción delvehículo, le sugerimos que éstos sean revisados por su Servicio HYUNDAI.
ADVERTENCIA:
Tenga cuidado cuando pongalíquido de freno. Este puede dañarle la vista si cae en sus ojos. Puede dañar la pintura de suvehículo si cae encima y no se limpia en ese momento.!ADVERTENCIA:
o Los fluidos lavaparabrisas contienen cierta cantidad de al- cohol, que puede ser inflammableen determinadas circunstancias. No exponga el fluido lavaparabrisas a chispas ó lla-mas ni tampoco el depósito de líquido lavaparabrisas. Se podrían producir daños alvehículo ó a sus ocupantes.
o El fluido lavaparabrisas es venenoso para las personas y para los animales. No ingerirlo y evítese el contacto con el mismo.Se podrían producir serias le- sions e incluso la muerte.

6
MANTENGALO USTED MISMO
15
!
G120E02A-AYT
Agregando líquido de frenos
ADVERTENCIA:
Deposite con cuidado el líquido de
freno, puede dañar su vista si cae en sus ojos. Use solamente líquido de frenos DOT 3 o DOT 4. No deje abierto el depósito de líquido defrenos más tiempo del necesario que para rellenar. De esta forma evitará la entrada de suciedad yhumedad al interior la que puede causar un mal funcionamiento del sistema. Para agregar líquido, primero limpie
alrededor del depósito, luegodesatornille la tapa. Agregue despacio el líquido en el interior. Cuidadosamente atornille la tapa.
HNF5013

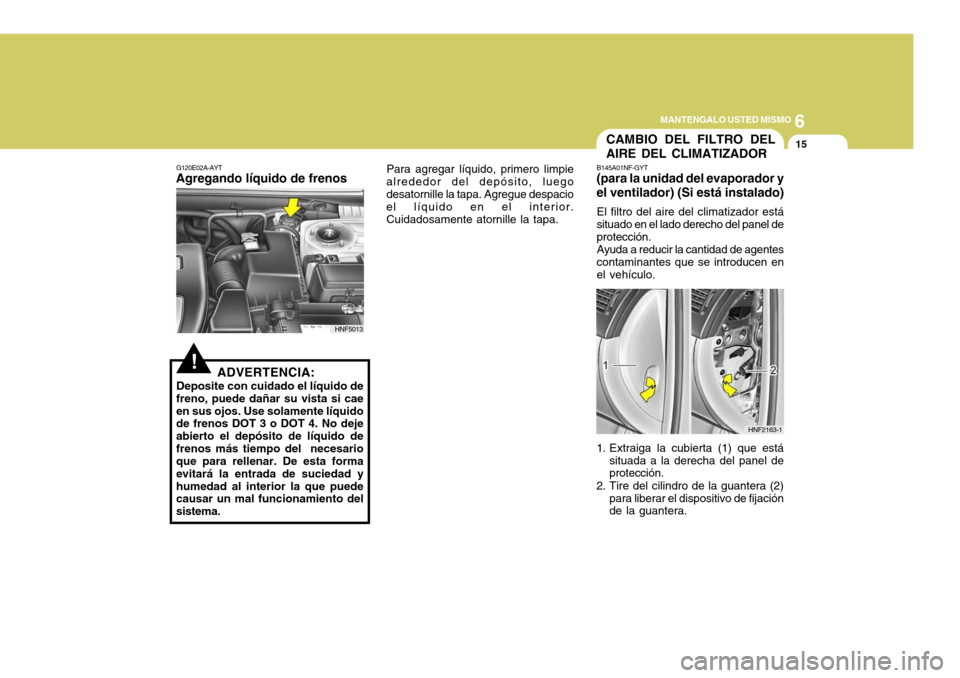

CAMBIO DEL FILTRO DEL AIRE DEL CLIMATIZADOR
B145A01NF-GYT
(para la unidad del evaporador yel ventilador) (Si está instalado)
El filtro del aire del climatizador está situado en el lado derecho del panel de protección. Ayuda a reducir la cantidad de agentes contaminantes que se introducen en el vehículo.
1. Extraiga la cubierta (1) que está situada a la derecha del panel deprotección.
2. Tire del cilindro de la guantera (2) para liberar el dispositivo de fijaciónde la guantera.
HNF2163-1

6MANTENGALO USTED MISMO

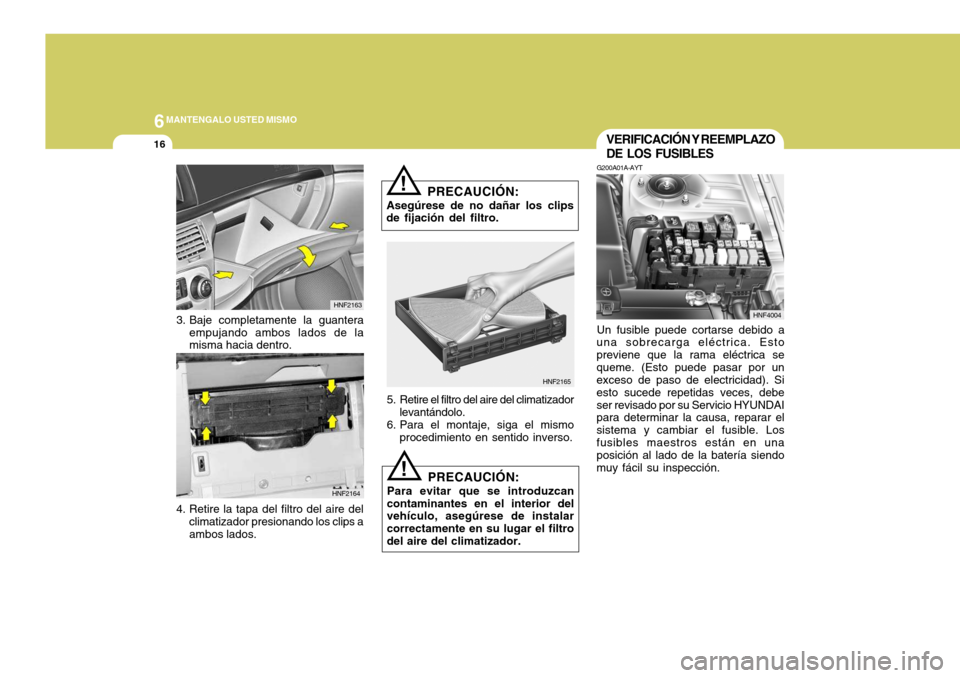

16VERIFICACIÓN Y REEMPLAZO DE LOS FUSIBLES
G200A01A-AYT Un fusible puede cortarse debido a
una sobrecarga eléctrica. Esto previene que la rama eléctrica sequeme. (Esto puede pasar por un exceso de paso de electricidad). Si esto sucede repetidas veces, debeser revisado por su Servicio HYUNDAI para determinar la causa, reparar el sistema y cambiar el fusible. Losfusibles maestros están en una posición al lado de la batería siendo muy fácil su inspección. HNF4004
!
HNF2165
3. Baje completamente la guantera
empujando ambos lados de la misma hacia dentro.
4. Retire la tapa del filtro del aire del climatizador presionando los clips a ambos lados. HNF2163
HNF2164
! PRECAUCIÓN:
Asegúrese de no dañar los clips
de fijación del filtro.
5. Retire el filtro del aire del climatizador levantándolo.
6. Para el montaje, siga el mismo procedimiento en sentido inverso.
PRECAUCIÓN:
Para evitar que se introduzcan
contaminantes en el interior del vehículo, asegúrese de instalar correctamente en su lugar el filtrodel aire del climatizador.

6
MANTENGALO USTED MISMO
17
!
PRECAUCIÓN:
Cuando reemplace un fusible mae- stro, nunca use otra cosa que no sea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.
G200B01NF-GYT Cambio de fusibles de accesorios
G200B01NF
La caja de fusibles correspondiente a las luces y otros dispositivos eléctricos se encuentra en el lado izquierdo del panel de instrumentos en el lado delconductor. Dentro de la caja de fus- ible encontrará una lista de los circuitos protegidos por los fusibles.Si alguna de las luces u otro accesoriono funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeño puente de metal estará cortado. Siusted sospecha que el fusible está quemado, debe seguir los siguientes pasos:
G200B02NF
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de los fusibles y compruebe cada fusible. Extraiga cada fusible tirando del mismohacia usted (para facilitar la operación, use la herramienta "sacafusibles" que se encuentraen la caja de relés y fusibles en el vano motor).

6MANTENGALO USTED MISMO

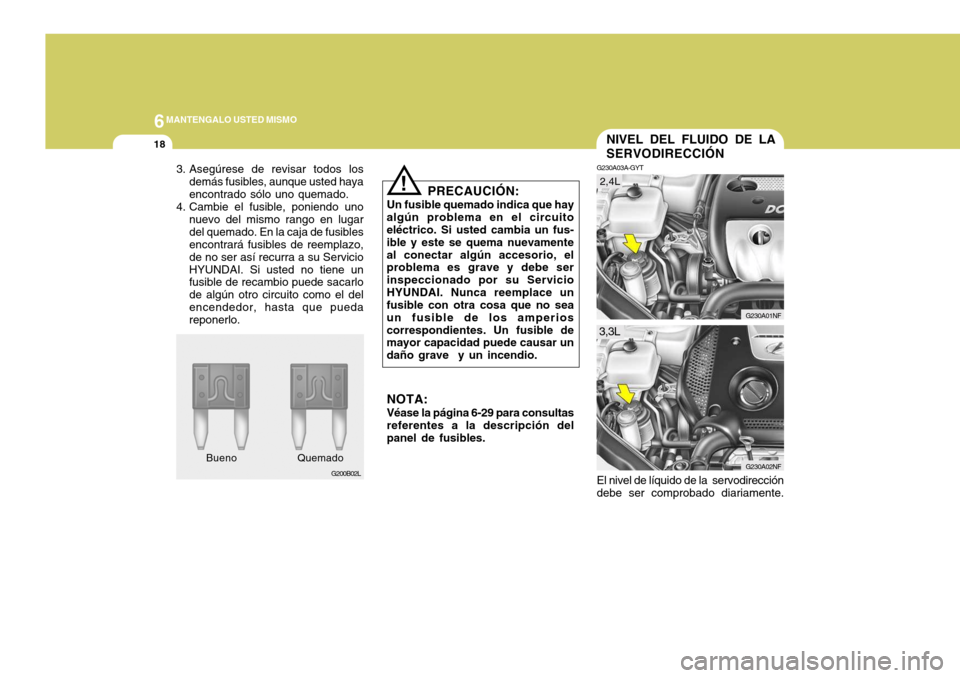

18NIVEL DEL FLUIDO DE LA SERVODIRECCIÓN
G230A03A-GYT El nivel de líquido de la servodirección debe ser comprobado diariamente.
G230A01NF
G230A02NF
3,3L 2,4L
PRECAUCIÓN:
Un fusible quemado indica que hay
algún problema en el circuito eléctrico. Si usted cambia un fus- ible y este se quema nuevamenteal conectar algún accesorio, el problema es grave y debe ser inspeccionado por su ServicioHYUNDAI. Nunca reemplace un fusible con otra cosa que no sea un fusible de los amperioscorrespondientes. Un fusible de mayor capacidad puede causar un daño grave y un incendio.!
NOTA: Véase la página 6-29 para consultas referentes a la descripción delpanel de fusibles.
G200B02L
Bueno
Quemado
3. Asegúrese de revisar todos los
demás fusibles, aunque usted hayaencontrado sólo uno quemado.
4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugardel quemado. En la caja de fusibles encontrará fusibles de reemplazo, de no ser así recurra a su ServicioHYUNDAI. Si usted no tiene un fusible de recambio puede sacarlo de algún otro circuito como el delencendedor, hasta que pueda reponerlo.

6
MANTENGALO USTED MISMO
19
Para verificar el nivel del líquido de la servodirección, asegúrese de que elcontacto esté en "OFF", entonces usted podrá ver si éste se encuentra entre el "MAX" y "MIN" de las marcasde nivel en el depósito. NOTA: Un chirrido producido por la bomba de la servodirección puede escucharse, después de arrancarel motor en condiciones de operación muy frías (bajo -20°C). En este caso, si el ruido para du-rante el calentamiento, esto es normal, este ruido es producido por el fluido cuando opera encondiciones muy frías.
Fluido recomendado: Utilice aceite de tipo PSF-4. NOTA: No arranque el motor cuando el depósito de la servodirección esta vacío. G240A01A-AYT
MANGUITOS DE LA DIRECCIÓN ASISTIDA
Es recomendable realizar una
inspección periódica de los manguitos de la servodirección. Los manguitos deberán ser sustituidos si algún puntode su superficie está agrietado, estirado, abombado o desgastado.
Cualquier deterioro de los manguitos

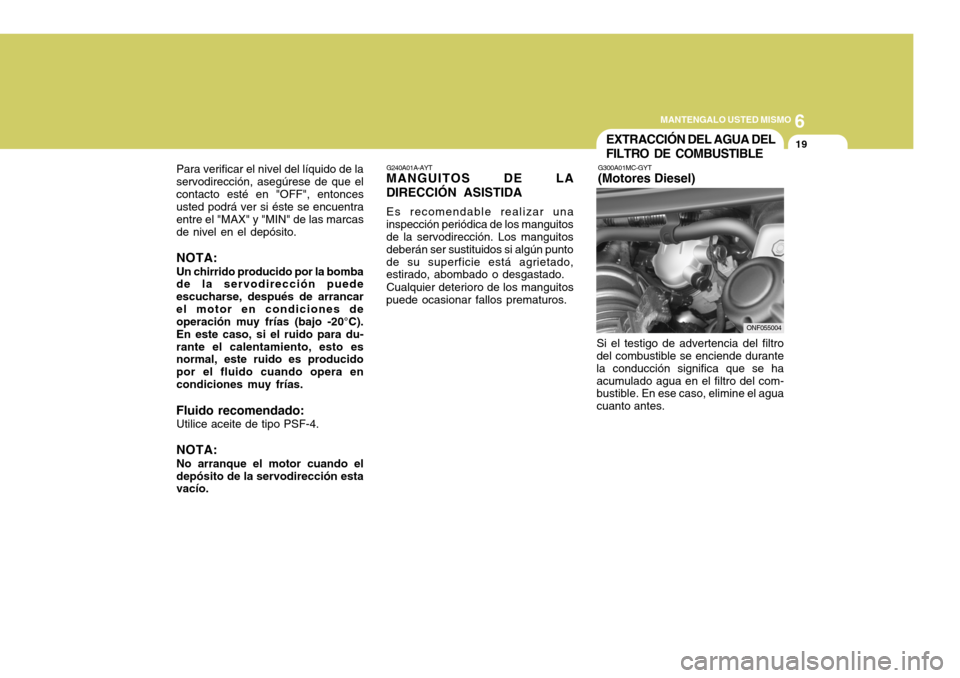

puede ocasionar fallos prematuros.EXTRACCIÓN DEL AGUA DEL FILTRO DE COMBUSTIBLE
G300A01MC-GYT (Motores Diesel)
Si el testigo de advertencia del filtro del combustible se enciende durante la conducción significa que se haacumulado agua en el filtro del com- bustible. En ese caso, elimine el agua cuanto antes. ONF055004

6MANTENGALO USTED MISMO
20
4. Limpie los faros y enciéndalos(haz de cruce).
5. Abra el capó.
6. Trace la línea vertical (a través del centro de cada faro) y la línea horizontal (a través del centro de cada faro) en la pantalla denivelación.Luego, dibuje una línea paralela a30 mm (1,18 in.) colocada debajode la línea horizontal.
7. Ajuste cada línea de corte del haz de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips -NIVELACIÓN HORIZONTAL.
G290A01NF
Nivelación Vertical
Nivelación Horizontal

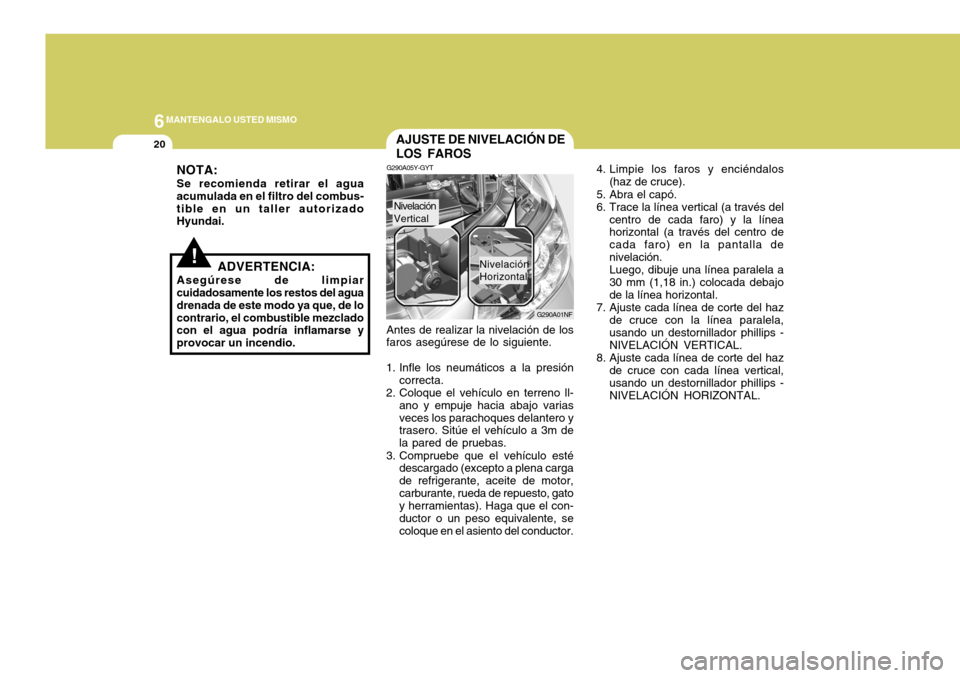

AJUSTE DE NIVELACIÓN DE LOS FAROS
G290A05Y-GYT
Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión correcta.
2. Coloque el vehículo en terreno ll- ano y empuje hacia abajo varias veces los parachoques delantero y trasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena cargade refrigerante, aceite de motor,carburante, rueda de repuesto, gato y herramientas). Haga que el con- ductor o un peso equivalente, secoloque en el asiento del conductor.
!
NOTA: Se recomienda retirar el agua acumulada en el filtro del combus-tible en un taller autorizado Hyundai.
ADVERTENCIA:
Asegúrese de limpiarcuidadosamente los restos del agua drenada de este modo ya que, de locontrario, el combustible mezclado con el agua podría inflamarse y provocar un incendio.

6
MANTENGALO USTED MISMO
21
G260A02L-AYT

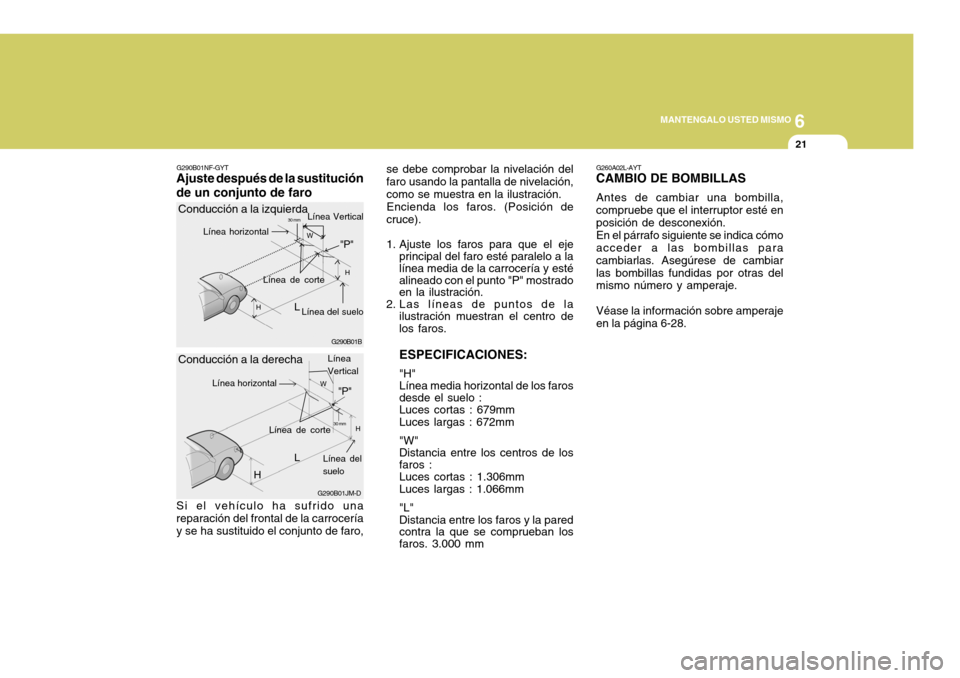

CAMBIO DE BOMBILLAS
Antes de cambiar una bombilla, compruebe que el interruptor esté en posición de desconexión. En el párrafo siguiente se indica cómo acceder a las bombillas para cambiarlas. Asegúrese de cambiarlas bombillas fundidas por otras del mismo número y amperaje. Véase la información sobre amperaje en la página 6-28.
se debe comprobar la nivelación delfaro usando la pantalla de nivelación,como se muestra en la ilustración.
Encienda los faros. (Posición de
cruce).
1. Ajuste los faros para que el eje principal del faro esté paralelo a la línea media de la carrocería y esté alineado con el punto "P" mostrado en la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros. ESPECIFICACIONES: "H" Línea media horizontal de los farosdesde el suelo :Luces cortas : 679mm Luces largas : 672mm "W" Distancia entre los centros de los faros :Luces cortas : 1.306mm Luces largas : 1.066mm "L" Distancia entre los faros y la pared contra la que se comprueban los faros. 3.000 mm
G290B01NF-GYT
Ajuste después de la sustitución de un conjunto de faro
G290B01B
LW
H
H Línea de corte
Línea del suelo
"P"
Línea horizontal
Línea VerticalConducción a la izquierda 30 mm
Si el vehículo ha sufrido una reparación del frontal de la carrocería
y se ha sustituido el conjunto de faro,
Conducción a la derecha
Línea horizontal
LG290B01JM-D
W
H
H Línea de corte"P"
Línea Vertical
Línea del suelo
30 mm
