2006 Hyundai Sonata Manual del propietario (in Spanish)

6MANTENGALO USTED MISMO
6REVISIÓN DEL NIVEL DE ACEITE
G030A02O-GYT Aceite recomendado Motor de gasolina El aceite es indispensable para el
funcionamiento del motor. Es recomendable que al menos una vez a la semana revise el nivel del aceitecon un uso normal, y más seguido si la operación es en condiciones más severas.
Use aceites que cumplan con la
siguiente clasificación :
API SJ, SL o Superior,ILSAC GF-3 o Superior G030B01JMPRECAUCIONES DE MANTENIMIENTO
!
G020D01TG-GYT Un mantenimiento incompleto o
incorrecto puede resultar en problemas. Esta sección da instrucciones sobretemas de mantenimiento fáciles de realizar.
Algunos procedimientos deben ser
realizados por un distribuidor Hyundaiautorizado.
NOTA: Un mantenimiento incorrecto por
parte del propietario durante el periodo de garantía puede anular la cobertura de ésta. ADVERTENCIA:
o Los trabajos de mantenimiento en el vehículo pueden ser peligrosos. Se puede sufrir lesiones graves mientras se realizan algunos procedimientosde mantenimiento. Si le faltan los conocimientos y la experiencia necesaria o las herramientas y elequipamiento adecuados para realizar el trabajo, ponga el vehículo en manos de undistribuidor autorizado Hyundai.
o Trabajar bajo el capó con el mo- tor en marcha es peligroso. Es aún más peligroso si se llevan puestas joyas que cuelguen oropa suelta. Pueden engancharse con las piezas móviles y provocar lesiones. Por esta razón si esnecesario operar el motor mientras se trabaja bajo el capó, asegúrese de que no lleva joyas(especialmente anillos, brazaletes, relojes y collares) y corbatas, bufandas y demás ropa sueltaantes de acercarse al motor o los vetiladores de refrigeración.

6
MANTENGALO USTED MISMO
7
NOTA:
o Se recomienda utilizar aceite para motores SAE 5W-20 (5W-30), ILSAC GF-3 independientemente de las opciones locales y la variación del motor para unconsumo económico.
o Si no se dispone de aceite para
motores SAE 5W-20, ILSAC GF-3,utilice otros aceites recomendados según el margen de temperatura.
G030B03FC-GYT
Aceite recomendado Motores diesel
G030B01MC
El motor del aceite es vital para el
rendimiento y el funcionamiento del motor. Se recomienda comprobar el nivel de aceite cada 500 km o antesde iniciar un viaje largo, y con más frecuencia si se conduce en condiciones desfavorables. Use aceites que cumplan con la
siguiente clasificación:
API Class: CH-4 o Superior ACEA class: B4 o Superior NOTA: El aceite SAE 0W-30 debe usarse solamente en zonas muy frías ydependiendo del tipo de conducción que se haga. No es recomendable usar este aceite si se conducefrecuentemente a altas velocidades o muy cargado.

6MANTENGALO USTED MISMO
8
G030D01A-GYT
Agregue aceite
G030D01NF
G030D02NF
3,3L 2,4L
!
G030C02A-GYT

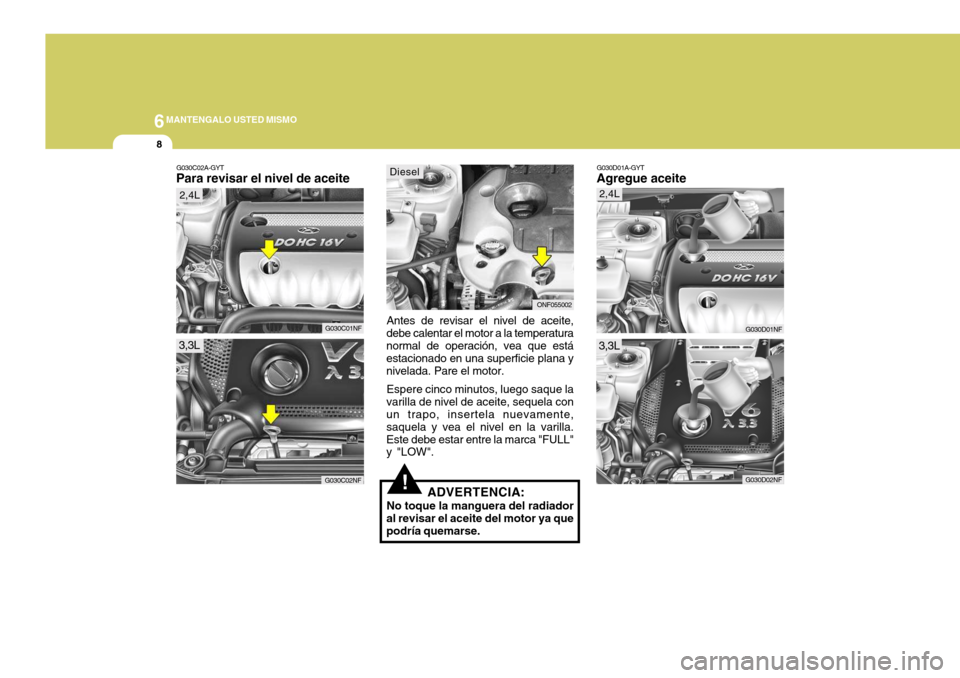

Para revisar el nivel de aceite
Antes de revisar el nivel de aceite,
debe calentar el motor a la temperatura normal de operación, vea que está estacionado en una superficie plana y nivelada. Pare el motor.
Espere cinco minutos, luego saque la
varilla de nivel de aceite, sequela con un trapo, insertela nuevamente, saquela y vea el nivel en la varilla.Este debe estar entre la marca "FULL" y "LOW".
3,3L 2,4L
G030C01NF
G030C02NF
Diesel
ONF055002
ADVERTENCIA:
No toque la manguera del radiador
al revisar el aceite del motor ya que podría quemarse.

6
MANTENGALO USTED MISMO
9
Si es necesario agregar aceite, porque en la varilla esta bajo que el mínimo:
1. Saque la tapa de llenado, girándola contra reloj.
2. Agregue aceite, revise el nivel nuevamente. No sobre pase la marca.
3. Coloque la tapa nuevamente,
girándola en el sentido del reloj.
La distancia entre las marcas "F" y"L" equivale aproximadamente a 1 litro de aceite.
ONF055003
Diesel
! PRECAUCIÓN:
Vierta lentamente el aceite
recomendado con un embudo. No lo llene demasiado para evitar causardaños en el motor.
!ADVERTENCIA:
No toque la manguera del radiador
al añadir aceite al motor ya que podría quemarse.
NOTA:
o Se recomienda cambiar el aceite del motor y el filtro en unconcesionario autorizado Hyundai.
o Deseche siempre el aceite sucio siguiendo la normativamedioambiental. Se recomienda verterlo en un recipienteherméticamente cerrado y llevarlo a una estación de servicio. No vierta el aceite sobre el suelo nilo tire con los desperdicios domésticos.
!ADVERTENCIA:
El aceite para motores sucio puede causar irritaciones o cáncer de piel si se entra en contacto con el mismodurante periodos prolongados. Límpiese las manos minuciosamente con jabón y aguacaliente lo antes posible tras manejar aceite sucio.

6MANTENGALO USTED MISMO
10
o El nivel de consumo de aceite se vefuertemente afectado por la viscosidad y calidad del aceite, por las revoluciones del motor y por las características de laconducción.El consumo de aceite será mayorbajo condiciones severas de uso(altas velocidades, aceleraciones y deceleraciones frecuentes.)CONSUMO DE ACEITE
G350A01A-GYT Propósito del aceite en el motor El aceite tiene como función principal lubricar y refrigerar el interior de mo- tor. Consumo de aceite Es completamente normal que un motor consuma aceite durante la conducción. Las causas del consumo de aceite son las siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Una pequeña película de aceite permanece en la pared del cilindro cuando el pistón se desplaza haciaabajo. Además la elevada presión de succión, que se genera durante el funcionamiento del motor, aspiraparte del aceite hacia la cámara de combustión. Así el aceite se quema por las altas temperaturasgeneradas en el proceso de combustión de los gases.
G050C01NF-GYT

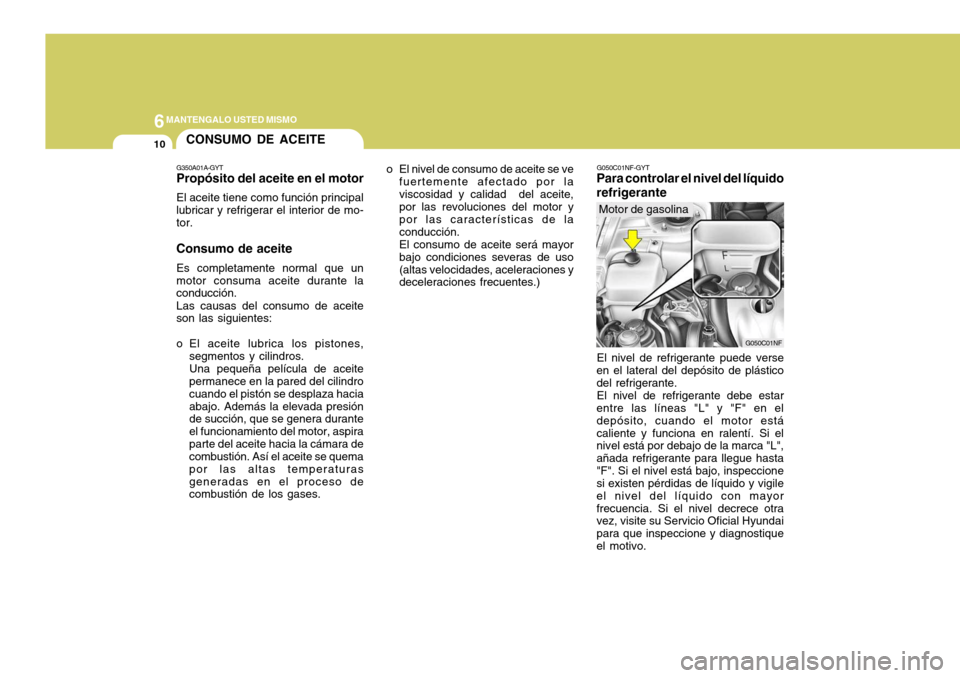

Para controlar el nivel del líquido refrigerante
El nivel de refrigerante puede verse
en el lateral del depósito de plástico del refrigerante.
El nivel de refrigerante debe estar
entre las líneas "L" y "F" en el depósito, cuando el motor estácaliente y funciona en ralentí. Si el nivel está por debajo de la marca "L", añada refrigerante para llegue hasta"F". Si el nivel está bajo, inspeccione si existen pérdidas de líquido y vigile el nivel del líquido con mayorfrecuencia. Si el nivel decrece otra vez, visite su Servicio Oficial Hyundai para que inspeccione y diagnostiqueel motivo. G050C01NF
Motor de gasolina

6
MANTENGALO USTED MISMO
11
G050D01NF-GHT
Para sustituir el líquido refrigerante
El líquido refrigerante deberá ser cambiado en los intervalos especificados en el pasaporte de servicio.
! PRECAUCIÓN:
o El líquido refrigerante puede dañar el acabado de pintura de su automóvil. Si usted derrama líquido sobre su superficie,lávelo a fondo con agua limpia.
o El motor de su vehículo está
compuesto de piezas dealuminio que deben protegerse mediante un refrigerante a base de etilenglicol para evitar lacorrosión y el congelamiento.No utilice agua cruda. Éstapuede provocar daños en el motor; como puede ser corrosión, sobrecalentamiento ocongelamiento.
!ADVERTENCIA:
El ventilador del radiador está
controlado por la temperatura del líquido refrigerante del motor ypuede ponerse en marcha, incluso estando el motor parado. Tenga un cuidado especial cuando tenga quetrabajar próximo a sus aspas, de forma que no exista riesgo de lesiones por las aspas giratoriasdel ventilador. A medida que la temperatura del líquido disminuya, el ventilador se desconectará deforma automática. Esto es una situación normal.
LIMPIAPARABRISAS PLUMILLAS
G080A02A-AYT Las plumillas limpiaparabrisas deben
ser inspeccionadas de vez en cuando y limpiadas para sacar la pelícuteculade polvo y suciedad acumulada. Para limpiarlas debe emplear una esponja con agua limpia y jabón. Si lasplumillas dejan surcos o manchas en los parabrisas, reemplácelas por piezas originales HYUNDAI.
G080A01NF

6MANTENGALO USTED MISMO
12
2. Levante la escobilla ligeramente y
empújela hacia arriba.
Para montar la escobilla limpiaparabrisas HHR5049
HHR5050
G080B01HR-GYT

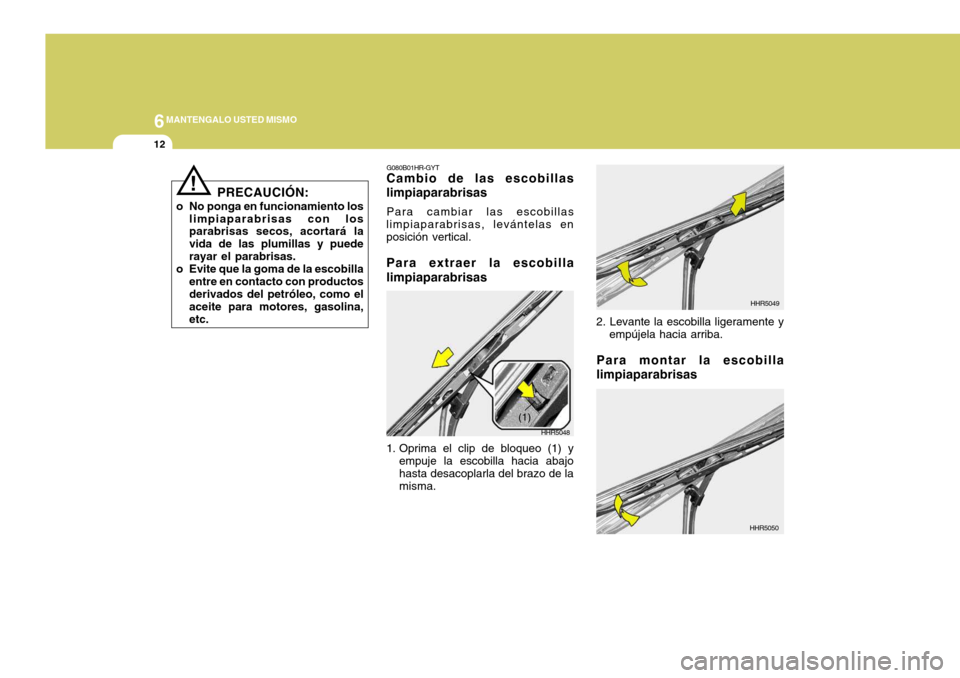

Cambio de las escobillas limpiaparabrisas
Para cambiar las escobillas
limpiaparabrisas, levántelas en posición vertical. Para extraer la escobilla limpiaparabrisas
1. Oprima el clip de bloqueo (1) y empuje la escobilla hacia abajo hasta desacoplarla del brazo de lamisma. HHR5048
(1)
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisas secos, acortará la vida de las plumillas y puederayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productos derivados del petróleo, como el aceite para motores, gasolina,etc.
!

6
MANTENGALO USTED MISMO
13
!
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizado en el sistema lavaparabrisas debido a que ataca las pinturas y otrasterminaciones.
o No accionar el lavaparabrisas si
el depósito de agua está vacío.Esto puede dañar la bombalavaparabrisas.
El nivel debe ser verificado de formamás
constante cuando existe mal
tiempo o cuando este sistema se emplea muy seguidamente. La capacidad del depósito de reserva esde 4,0 litros.

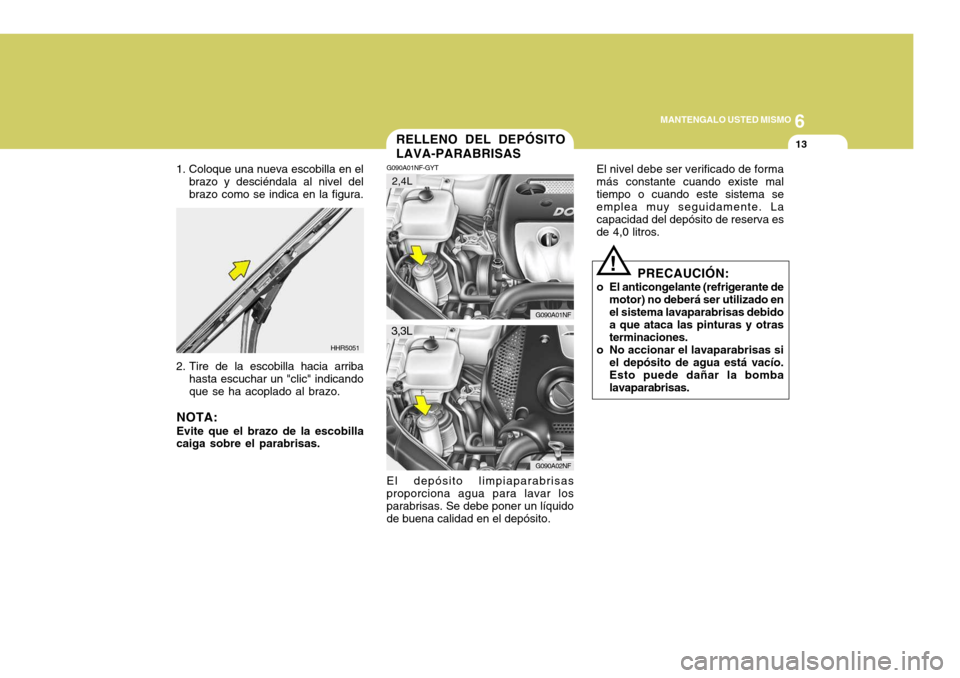

RELLENO DEL DEPÓSITO LAVA-PARABRISAS
G090A01NF-GYT El depósito limpiaparabrisas proporciona agua para lavar los parabrisas. Se debe poner un líquido de buena calidad en el depósito.
G090A02NF
G090A01NF
3,3L 2,4L
1. Coloque una nueva escobilla en el
brazo y desciéndala al nivel del brazo como se indica en la figura.
2. Tire de la escobilla hacia arriba hasta escuchar un "clic" indicandoque se ha acoplado al brazo.
NOTA: Evite que el brazo de la escobilla
caiga sobre el parabrisas. HHR5051
