IM NOTFALL 3- 9
Den Wagenheber sowie die Werkzeugtasche herausnehmen, dann das Ersatzrad aus demKofferraum herausnehmen.
HINWEIS:
Der Wagenheber befindet auf dem Reserverad.

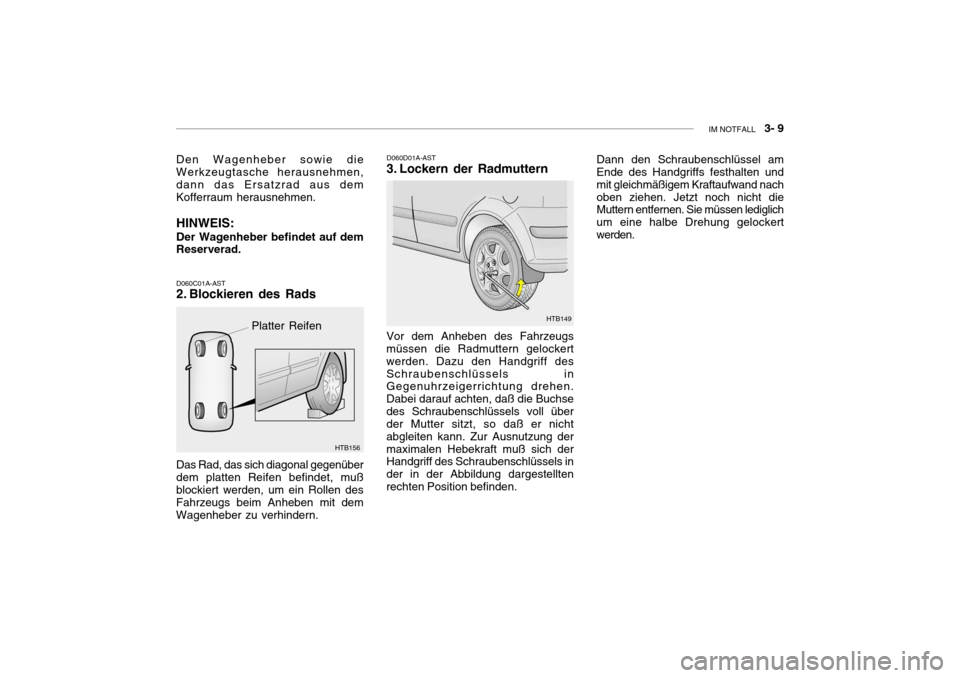

Platter Reifen
HTB156
D060C01A-AST
2. Blockieren des Rads
Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit demWagenheber zu verhindern. D060D01A-AST
3. Lockern der RadmutternHTB149
Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff desSchraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchsedes Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung dermaximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestelltenrechten Position befinden. Dann den Schraubenschlüssel am Ende des Handgriffs festhalten und mit gleichmäßigem Kraftaufwand nachoben ziehen. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockertwerden.

3- 10 IM NOTFALL
!
D060E01A-AST

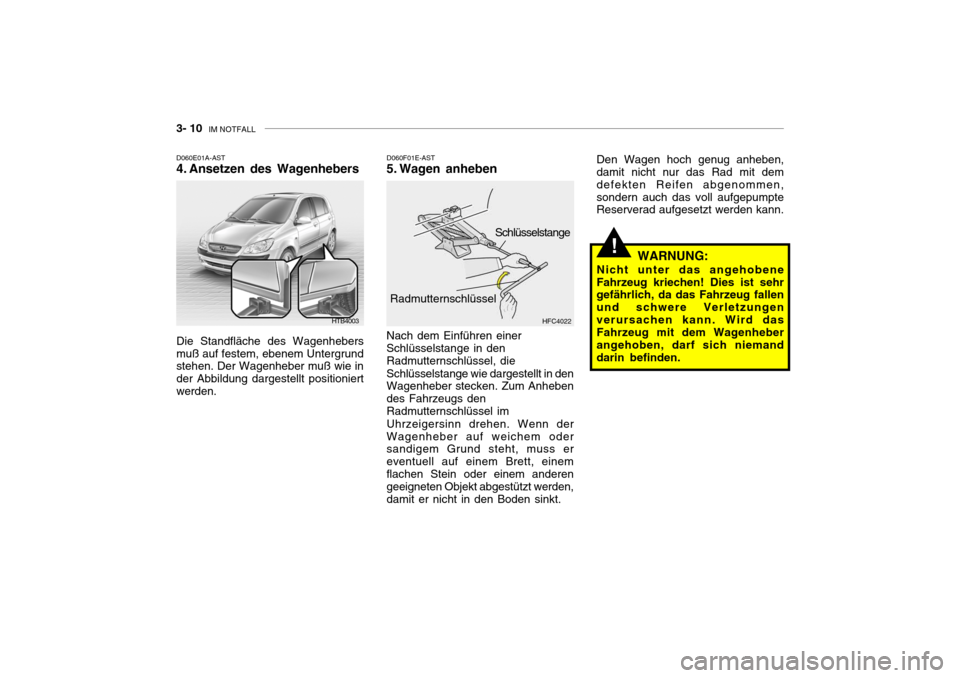

4. Ansetzen des Wagenhebers D060F01E-AST
5. Wagen anheben Nach dem Einführen einer Schlüsselstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt in den Wagenheber stecken. Zum Anheben des Fahrzeugs denRadmutternschlüssel im Uhrzeigersinn drehen. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einemflachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
HTB4003HFC4022
Schlüsselstange
Radmutternschlüssel
Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniertwerden. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen,sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verletzungenverursachen kann. Wird das Fahrzeug mit dem Wagenheber angehoben, darf sich niemanddarin befinden.

IM NOTFALL 3- 11
!
D060G01Y-AST
6. Radwechsel

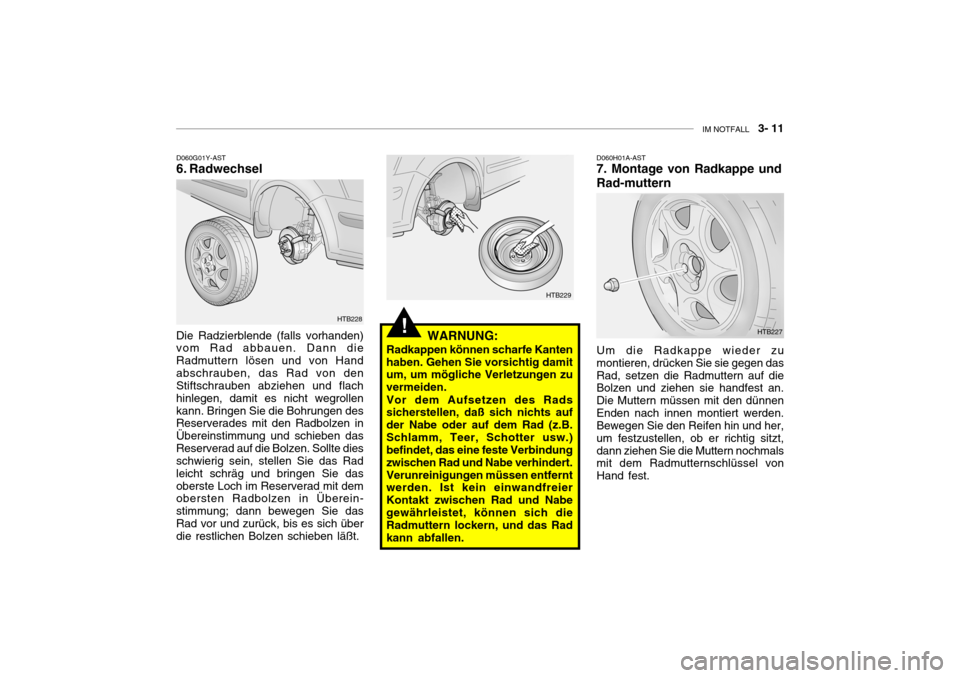

Die Radzierblende (falls vorhanden)vom Rad abbauen. Dann die Radmuttern lösen und von Handabschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollenkann. Bringen Sie die Bohrungen des Reserverades mit den Radbolzen in Übereinstimmung und schieben dasReserverad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie dasoberste Loch im Reserverad mit dem obersten Radbolzen in Überein- stimmung; dann bewegen Sie dasRad vor und zurück, bis es sich über die restlichen Bolzen schieben läßt. WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden. Vor dem Aufsetzen des Rads sicherstellen, daß sich nichts auf der Nabe oder auf dem Rad (z.B.
Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert.Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabegewährleistet, können sich die Radmuttern lockern, und das Rad kann abfallen.
HTB228
HTB229 D060H01A-AST 7. Montage von Radkappe und Rad-muttern
HTB227
Um die Radkappe wieder zu montieren, drücken Sie sie gegen dasRad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.

3- 12 IM NOTFALL
D060I01E-GST

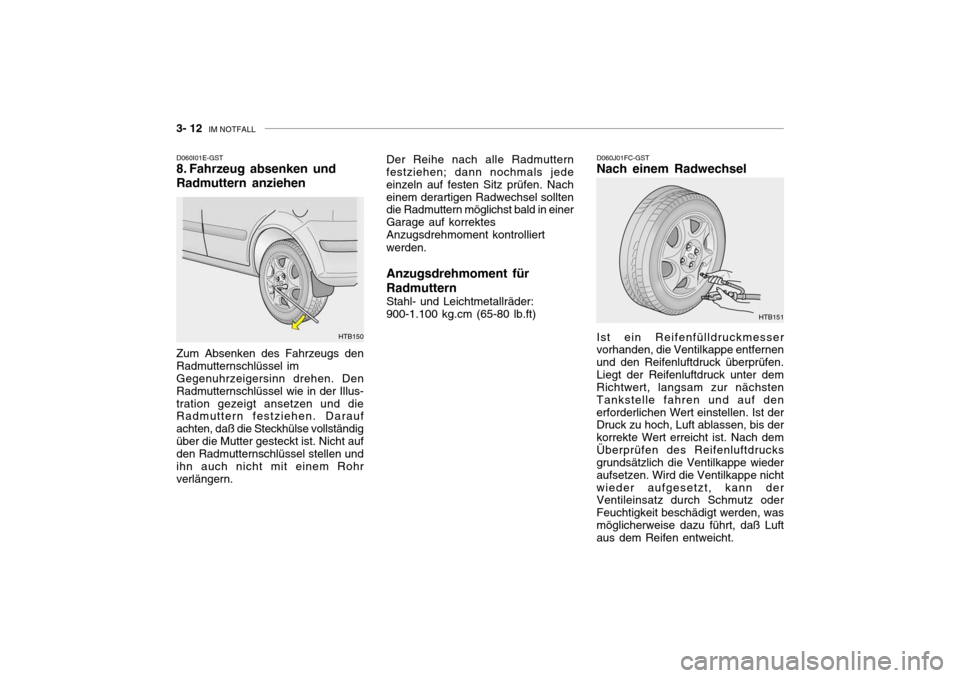

8. Fahrzeug absenken und Radmuttern anziehen Zum Absenken des Fahrzeugs den Radmutternschlüssel imGegenuhrzeigersinn drehen. DenRadmutternschlüssel wie in der Illus-tration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständigüber die Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohrverlängern. D060J01FC-GST
Nach einem Radwechsel Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen.Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächsten Tankstelle fahren und auf denerforderlichen Wert einstellen. Ist der Druck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach demÜberprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wieder aufsetzen. Wird die Ventilkappe nichtwieder aufgesetzt, kann der Ventileinsatz durch Schmutz oder Feuchtigkeit beschädigt werden, wasmöglicherweise dazu führt, daß Luft aus dem Reifen entweicht.
HTB150 Der Reihe nach alle Radmuttern festziehen; dann nochmals jede einzeln auf festen Sitz prüfen. Nacheinem derartigen Radwechsel sollten die Radmuttern möglichst bald in einer Garage auf korrektesAnzugsdrehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder: 900-1.100 kg.cm (65-80 lb.ft)
HTB151

IM NOTFALL 3- 13
Nach dem Radwechsel stets sicherstellen, daß der platte Reifen ordnungsgemäß im Kofferraumabgelegt wird, und auch den Wagenheber und das Werkzeug wieder an den richtigen Platz legen.
D080A01O-GST ABSCHLEPPEN DES FAHRZEUGS
Das Fahrzeug möglichst von einem Hyundai-Händler oder einem professionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.
! VORSICHT:
o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe auf Neutral steht.
o Wenn der Motor nicht gestartet werden kann, darauf achten, daßder Zündschlüssel auf Position"ACC" steht, damit das Lenkrad nicht blockiert.
Es wird empfohlen, das Fahrzeug miteiner Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.
HTB208
1)
2)3)
D080B01O-GST Abschleppen eines Fahrzeugs
mit einer angetriebenen Achse
Das Fahrzeug kann mit einemAbschleppwagen mit Radanhebevorrichtung (1), (2) oderauf einem Pritschenwagen transportiert werden. Nachläufer

3- 14 IM NOTFALL
! 1) Wenn das Fahrzeug mit
angehobenen Vorderrrädern abgeschleppt werden soll,sicherstellen, daß die Feststellbremse gelöst ist.
HINWEIS:
Vor dem Abschleppen denAutomatikgetriebeölstand kontrollieren. Liegt er unterhalbdes "HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefülltwerden kann, müssen Abschlepp- Nachläufer verwendet werden.
2) Wenn eines der Räder oder Aufhängungskomponenten beschädigt sind oder das Fahrzeug mit den Vorderrädern auf dem Boden abgeschleppt wird, müssenNachläufer unter den Vorderrädern plaziert werden. wheels.
o Schaltgetriebe: Werden keine Nachläufer verwendet, den Zündschlüssel auf Position "ACC" stellen und das Getriebe auf "N (Neutral)" stellen. o Automatikgetriebe:
Unbedingt Nachläufer unter den Vorderrädern plazieren.! VORSICHT:
Wenn ohne Nachläufer mit angehobenen Hinterrädern abgeschleppt wird, darf derZündschlüssel nicht abgezogen werden oder auf Position "LOCK" stehen.

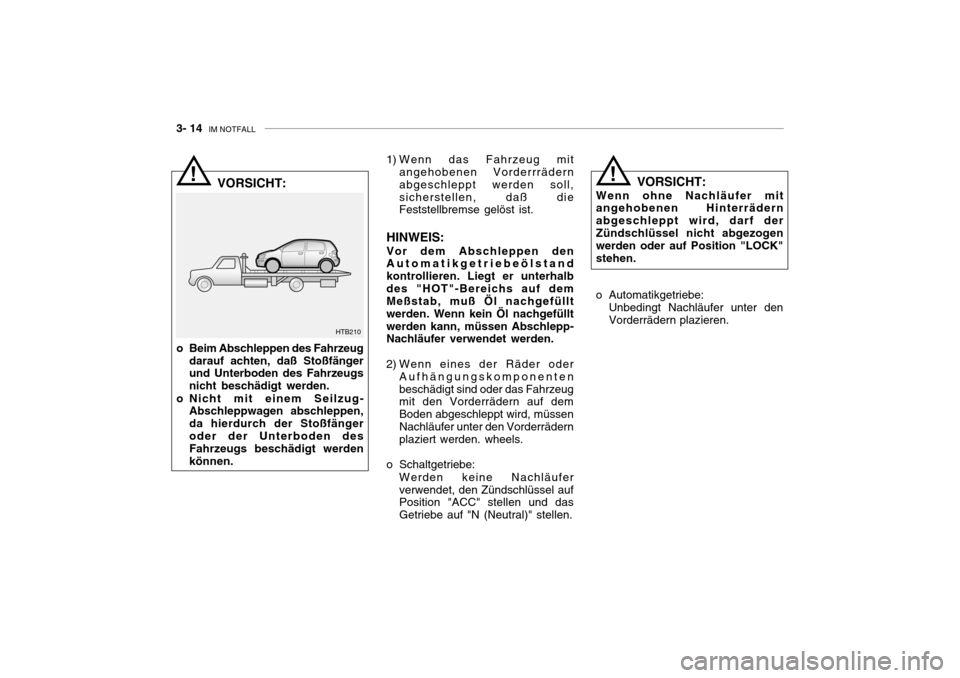

HTB210
VORSICHT:
o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfänger und Unterboden des Fahrzeugs nicht beschädigt werden.
o Nicht mit einem Seilzug- Abschleppwagen abschleppen,da hierdurch der Stoßfängeroder der Unterboden des Fahrzeugs beschädigt werden können.

IM NOTFALL 3- 15
D080D01TB-AST
ABSCHLEPPEN IM NOTFALL
HTB4004
HTB4005
! VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemalsvon hinten mit den Vorderrädern auf dem Boden abgeschleppt werden. Dadurch kann dasGetriebe schwer beschädigt werden. HTB209
3) Es wird empfohlen, daß beim Abschleppen kein Rad mehr denBoden berührt. Abschleppen im Notfall, wenn keinAbschleppfahrzeug zur Verfügung steht. Das Fahrzeug auf diese Weisenicht auf ungeteerten Straßen abschleppen. Dadurch kann das Fahrzeug schwer beschädigt werden.Ein Abschleppen ist nicht möglich,wenn die Räder, der Antriebsstrang,die Achsen, die Lenkung oder die Bremsen beschädigt sind. Vor dem Abschleppen prüfen, ob das Getriebeim Leerlauf steht und ob der Zündschlüssel auf Position "ACC" (Motor abgestellt) oder auf Position"ON" (Motor läuft) steht. Im abgeschleppten Fahrzeug muß sich eine Person zum Lenken undBetätigen der Bremsen befinden. (1)Die Abschlepphakenabdeckung mit
dem Finger hineindrücken.
(2)Den Abschlepphaken zur Montage im Uhrzeigersinn drehen.
Abschlepphaken

3- 16 IM NOTFALL
!
VORSICHT:
o Mit den Fingern fest anziehen, bis kein Spiel mehr in der Abschleppöse vorhanden ist. Der Abschlepphaken befindetsich im Wagenheberkasten auf dem Reserverad.
o Wenn das Fahrzeug mit angehobenen Vorderrädern abgeschleppt werden soll, mußdas Abschleppfahrzeug über eine Radhebevorrichtung verfügen. Andernfalls kann dieVorderradaufhängung schwer beschädigt werden.
(3) Ein Abschleppseil, -kette oder - band an einem der Abschlepphaken unter der Vorderseite des Fahrzeugs anbringen. D120A01A-GSTWENN SIE IHRE SCHLÜSSEL
VERLIEREN Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-5.
VORSICHT:
Verbleiben beim Abschleppen desFahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärtsabgeschleppt werden. Dabei sicherstellen, daß das Getriebe in die Neutralstellung geschaltetwurde.Das Abschleppen darf nicht miteiner Geschwindigkeit von über 50km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in die Garagenposition "ACC"sicherstellen, daß das Lenkrad nicht verriegelt ist. Im abgeschleppten Fahrzeug mußsich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.!
