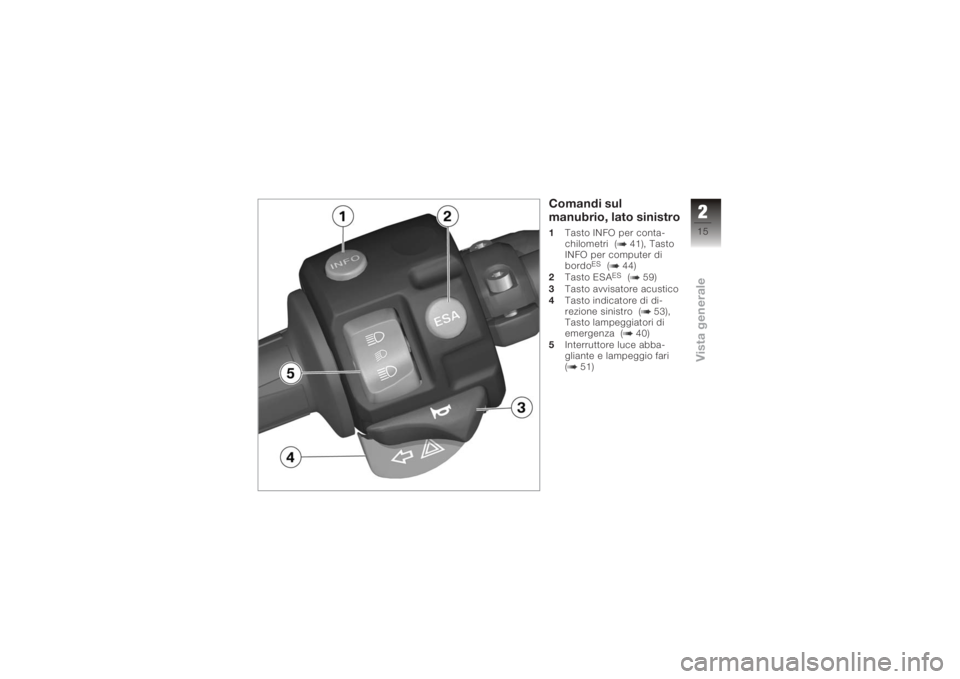

Comandi sul
manubrio, lato sinistro1Tasto INFO per conta-
chilometri ( 41), Tasto
INFO per computer di
bordo
ES
( 44)
2 Tasto ESAES
( 59)
3 Tasto avvisatore acustico
4 Tasto indicatore di di-
rezione sinistro ( 53),
Tasto lampeggiatori di
emergenza ( 40)
5 Interruttore luce abba-
gliante e lampeggio fari
( 51)
215zVista generale

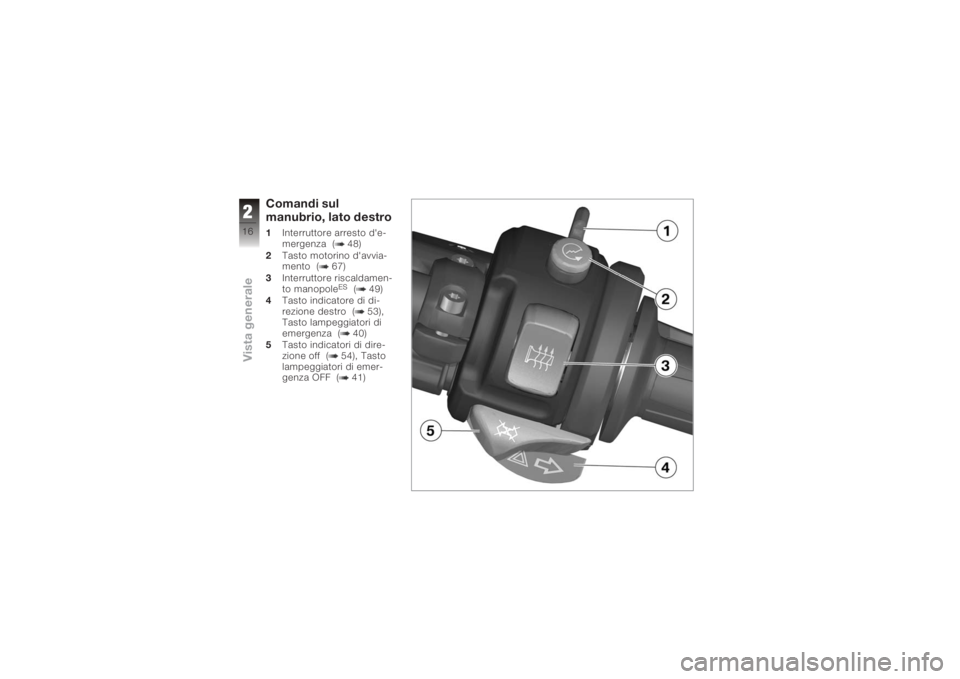

Comandi sul
manubrio, lato destro1Interruttore arresto d'e-
mergenza ( 48)
2 Tasto motorino d'avvia-
mento ( 67)
3 Interruttore riscaldamen-
to manopole
ES
( 49)
4 Tasto indicatore di di-
rezione destro ( 53),
Tasto lampeggiatori di
emergenza ( 40)
5 Tasto indicatori di dire-
zione off ( 54), Tasto
lampeggiatori di emer-
genza OFF ( 41)
216zVista generale

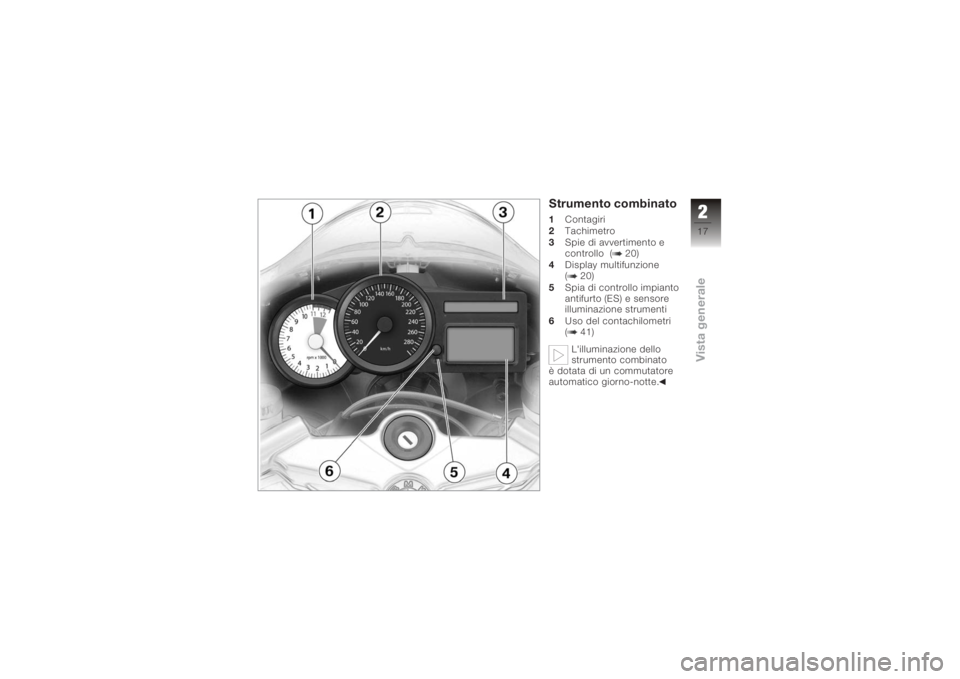

Strumento combinato1 Contagiri
2 Tachimetro
3 Spie di avvertimento e
controllo ( 20)
4 Display multifunzione
( 20)
5 Spia di controllo impianto
antifurto (ES) e sensore
illuminazione strumenti
6 Uso del contachilometri
( 41)
L'illuminazione dello
strumento combinato
è dotata di un commutatore
automatico giorno-notte.
217zVista generale

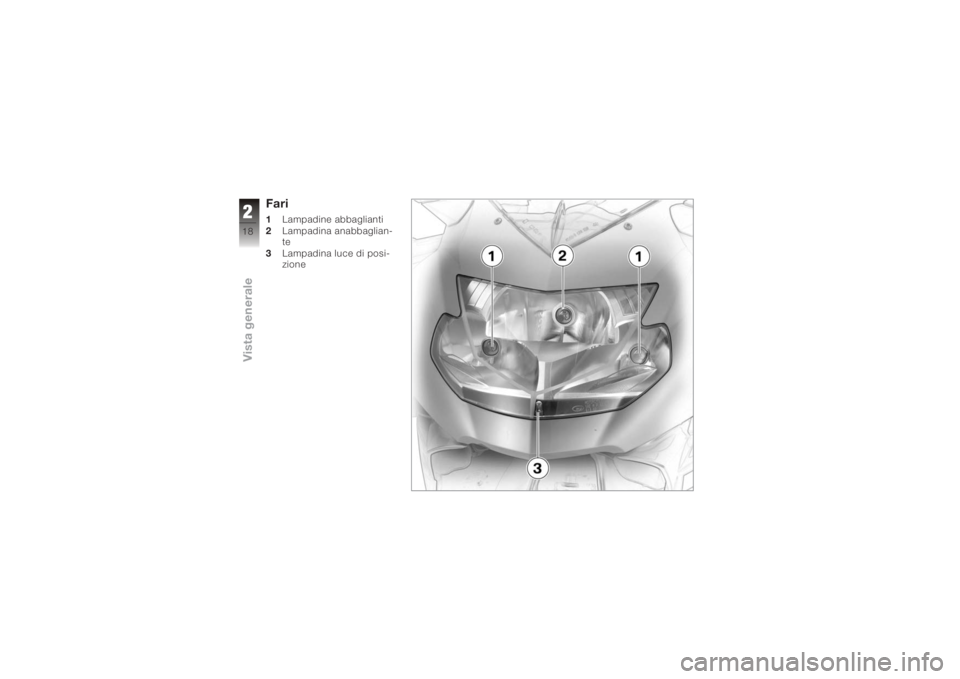

Fari1Lampadine abbaglianti
2 Lampadina anabbaglian-
te
3 Lampadina luce di posi-
zione
218zVista generale

Indicatori
Display multifunzione . . . . . . . . . . 20
Spie di avvertimento e
controllo . . . . . . . . . . . . . . . . . . . . . . 20
Spia di avvertimento ABS . . . . . . 20
Indicazioni di funzionamento . . . 20
Spie di avvertimento generali . . 21
Spie di avvertimento del
controllo pressione pneumatici
RDC
ES
........................ 29
Spie di avvertimento ABS . . . . . . 33
319zIndicatori

Display multifunzione1Orologio ( 43), Settore
per le indicazioni RDC
ES
( 44), Settore per gli
avvertimenti sul livello
olio
ES
( 47)
2 Campo per spie di avver-
timento ( 21)
3 Settore per le indicazioni
del computer di bordo
ES
( 44)
4 Indicatore della marcia
( 21)
5 Indicatore di temperatura
del liquido di raffredda-
mento ( 21) 6
Settore per le indica-
zioni della regolazione
elettronica dell'assetto
ES
( 60)
7 Indicatore del contachilo-
metri ( 41)
8 Indicatore di portata car-
burante ( 20)
Spie di avvertimento e
controllo1Spia di controllo indica-
tore di direzione sinistro
2 Spia di controllo luce ab-
bagliante 3
Spia di avvertimento ge-
nerale
4 Spia di controllo del folle
5 Spia di avvertimento ABS
6 Spia di controllo indica-
tore di direzione destro
Spia di avvertimento
ABSIn alcuni Paesi è possibile che
la visualizzazione della spia
di avvertimento ABS presenti
delle differenze.
Possibile variante per
Paese.Indicazioni di
funzionamentoQuantità di carburante
Le barre trasversali sot-
to il simbolo Pompa di
benzina indicano la quantità
di carburante restante.
320zIndicatori

Marcia
Viene indicata la marcia
innestata.
Se non è innestata alcuna
marcia, l'indicatore della mar-
cia visualizza N, si accende
inoltre la spia di controllo del
folle.
Temperatura liquido di
raffreddamento
Le barre trasversali sotto
il simbolo della tempe-
ratura indicano il livello della
temperatura del liquido di raf-
freddamento.
Spie di avvertimento
generaliVisualizzazione
Gli avvertimenti generali ven-
gono visualizzati da spie o da
avvertenze e simboli nel di-
splay multifunzione, talvolta si
accende anche la spia di av- vertimento generale rossa o
gialla. In presenza di più av-
vertimenti, vengono visualiz-
zate tutte le spie di controllo
e i simboli di avvertenza cor-
rispondenti. Gli avvertimenti
vengono visualizzati alternati-
vamente.
321zIndicatori

Schema generale spie di avviso
Rappresentazione Significato
Si accende di co-
lore gialloViene visualizza-
to l'avvertimento
EWS!
.EWS attivo ( 24)
Si accende di co-
lore giallo L'avvertimento
FUEL !
lampeg-
gia. Riserva carburante ( 24)
Si accende di co-
lore rosso L'indicatore di
temperatura lam-
peggiaTemperatura del liquido di raffredda-
mento troppo alta ( 24)
Si accende di co-
lore giallo Viene visualizzato
Elettronica del motore ( 25)
lampeggia di co-
lore rosso Viene visualizzato Pressione olio motore insufficiente
( 25)
viene visualizzato
con l'avvertimen-
to
CHECK OIL
Livello dell'olio motore troppo basso
( 26)
Si accende di co-
lore rosso Viene visualizzato
Corrente di carica della batteria in-
sufficiente ( 26)
Si accende di co-
lore giallo Viene visualizza-
to l'avvertimento
LAMPR!
.Avaria lampadina posteriore ( 27)
322zIndicatori
