2006 BMW MOTORRAD K 1200 S Libretto di uso e manutenzione (in Italian)

ESA Electronic SuspensionAdjustment
Regolazione elettroni-
ca dell'assetto.
DWA Impianto antifurto.
ABS Sistema antibloccag- gio.
RDC Controllo della pres- sione dei pneumatici.EquipaggiamentoQuando ha acquistato la Sua
moto BMW, Lei ha scelto un
modello con un equipaggia-
mento personalizzato. Il pre-
sente libretto Uso e manuten-
zione descrive gli equipag-
giamenti speciali (ES) offerti
da BMW e gli accessori spe-
ciali (AS). Ovviamente qui Le
saranno descritte anche ver-
sioni di equipaggiamento che
Lei forse non ha scelto. So- no inoltre possibili differenze
specifiche per Paese rispetto
alla moto illustrata in figura.
Nell'eventualità in cui la Sua
BMW comprenda equipag-
giamenti non descritti nel pre-
sente libretto Uso e manuten-
zione, ne troverà la descrizio-
ne dettagliata in un libretto a
parte.
Dati tecniciTutte le indicazioni sulle di-
mensioni, il peso e le presta-
zioni riportate nel libretto Uso
e manutenzione si riferisco-
no all'Istituto di Normazione
Tedesco (DIN) e si attengono
alle tolleranze da esso pre-
scritte. Sono possibili sco-
stamenti nelle versioni per i
singoli Paesi.
AttualitàL'elevato livello di sicurezza e
qualità delle moto BMW è ga-
rantito da una costante evo-
luzione nella progettazione,
nell'equipaggiamento e negli
accessori. Da ciò possono
derivare divergenze tra questo
libretto e la Sua moto. Non
possiamo neanche escludere
a priori la possibilità di errori.
Siamo certi che Lei compren-
derà, pertanto, che i dati, le
figure e le descrizioni qui ri-
portati non possono costituire
fondamento per qualsiasi ri-
vendicazione.
17zAvvertenze generali

18zAvvertenze generali

Vista generale
Vista generale da sinistra . . . . . . 11
Vista generale da destra . . . . . . . 13
Sotto la sella . . . . . . . . . . . . . . . . . . 14
Comandi sul manubrio, lato
sinistro . . . . . . . . . . . . . . . . . . . . . . . . 15
Comandi sul manubrio, lato
destro . . . . . . . . . . . . . . . . . . . . . . . . 16
Strumento combinato . . . . . . . . . . 17
Fari . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
29zVista generale

210zVista generale

Vista generale da
sinistra1Regolazione del fascio
luminoso ( 52)
2 Vaschetta del liquido fri-
zione ( 96)
3 Regolazione del pre-
carico molla posteriore
( 57)
4 Serratura sella sotto la
luce posteriore ( 54)
5 Regolazione ammortizza-
tore posteriore ( 58)
6 Presa ( 80)
211zVista generale

212zVista generale

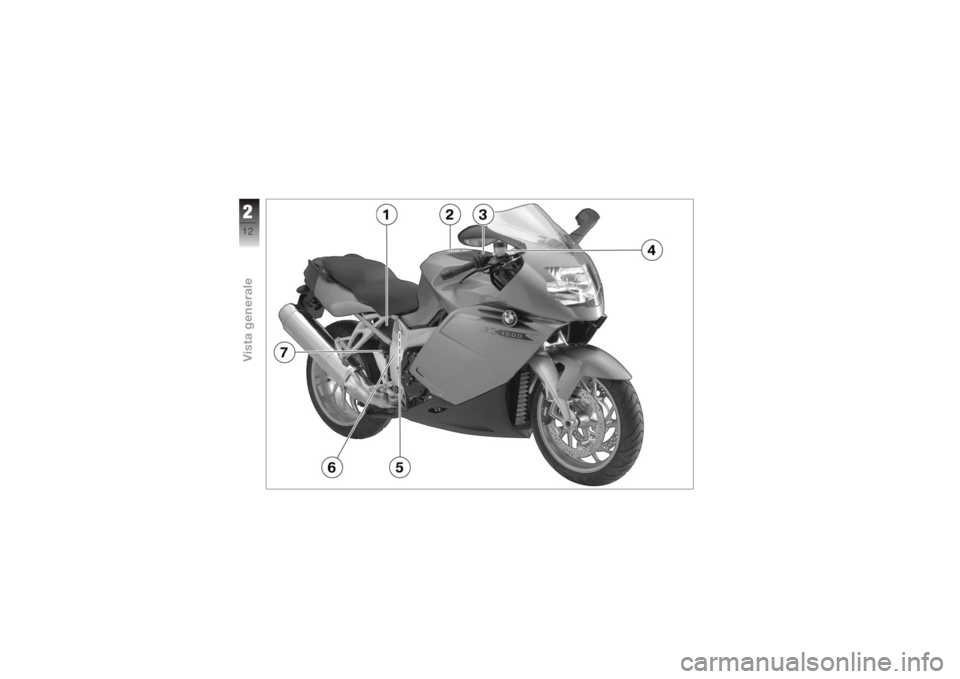

Vista generale da
destra1Spia di livello dell'olio
motore ( 89)
2 Foro di spurgo del serba-
toio carburante ( 71)
3 Vano batteria ( 121)
4 Serbatoio del liquido fre-
ni, lato anteriore ( 94)
5 Targhetta sulla traversa
posteriore
6 Numero di telaio, sulla
fiancata, lato anteriore
destro
7 Serbatoio del liquido fre-
ni, lato posteriore ( 95)
213zVista generale

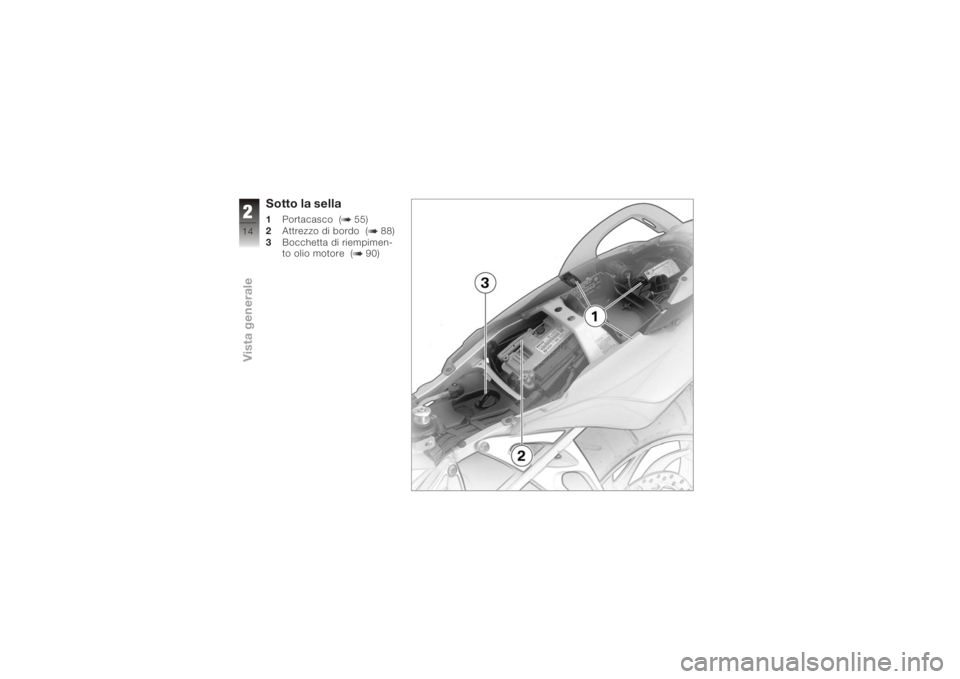

Sotto la sella1Portacasco ( 55)
2 Attrezzo di bordo ( 88)
3 Bocchetta di riempimen-
to olio motore ( 90)
214zVista generale
