FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
SCA10040ATENCION:
Cuando el tacómetro indica un có-
digo de error se debe revisar el
vehÌculo lo antes posible para evi-
tar que se averÌe el motor.
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador.
Si cualquiera de los circuitos del siste-
ma inmovilizador está averiado, la luz
indicadora de dicho sistema parpadea
e indica un código de error de dos dí-
gitos (p. ej. 51, 52, 53) cuando se gira
la llave a la posición “ON”.
NOTA:
Si la luz indicadora del sistema inmo-
vilizador parpadea indicando el código
de error 52, el problema puede deber-
se a interferencias del transpondedor.
Si se produce este error, intente lo si-
guiente.
1. Utilice la llave de registro de códi-
go para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear
interferencias de señal, lo cual puede
impedir que arranque el motor.
2. Si el motor arranca, párelo e in-
tente arrancarlo con las llaves
normales.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar
las llaves normales.
Si el la luz indicadora del sistema in-
movilizador parpadea mostrando al-
gún código de error, anote el código y
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU12330
Alarma antirrobo (opcional)
Este modelo puede equiparse con
una alarma antirrobo opcional en un
concesionario Yamaha. Para más in-
formación, póngase en contacto con
un concesionario Yamaha.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

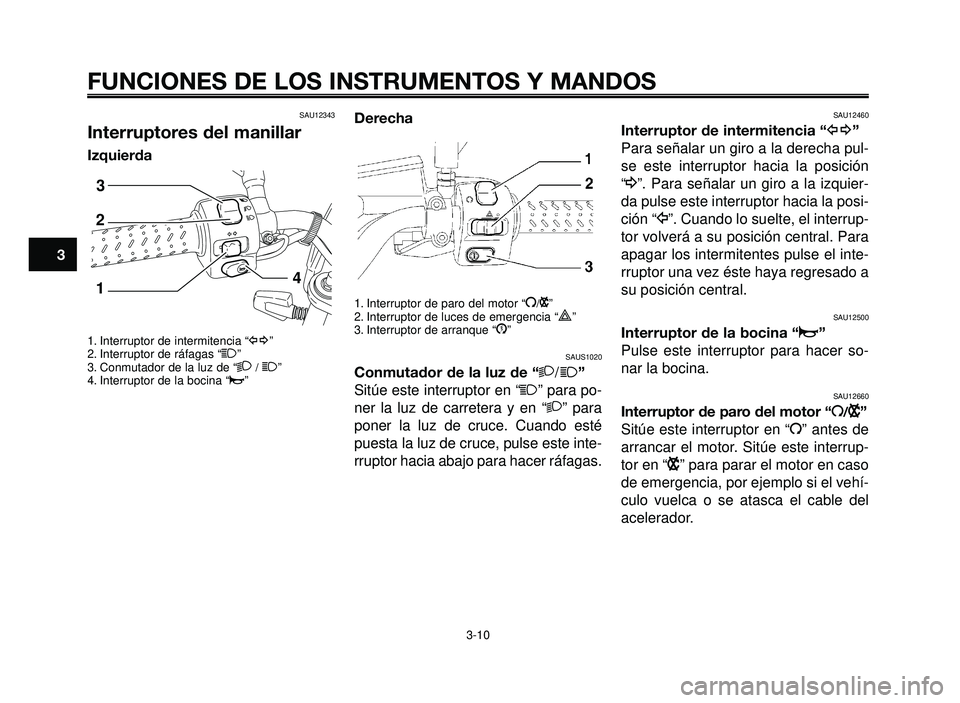

3-10
1
2
3
4
5
6
7
8
9
10
SAU12343
Interruptores del manillar
Izquierda
1. Interruptor de intermitencia “y”
2. Interruptor de ráfagas “1”
3. Conmutador de la luz de “
2/ 1”
4. Interruptor de la bocina “o”
3
1
2
4
Derecha
1. Interruptor de paro del motor “I/B”
2. Interruptor de luces de emergencia “r”
3. Interruptor de arranque “J”
SAUS1020
Conmutador de la luz de “2/1”
Sitúe este interruptor en “
1” para po-
ner la luz de carretera y en “2” para
poner la luz de cruce. Cuando esté
puesta la luz de cruce, pulse este inte-
rruptor hacia abajo para hacer ráfagas.
SAU12460
Interruptor de intermitencia “y”
Para señalar un giro a la derecha pul-
se este interruptor hacia la posición
“∆ ∆
”. Para señalar un giro a la izquier-
da pulse este interruptor hacia la posi-
ción “Ÿ Ÿ
”. Cuando lo suelte, el interrup-
tor volverá a su posición central. Para
apagar los intermitentes pulse el inte-
rruptor una vez éste haya regresado a
su posición central.
SAU12500
Interruptor de la bocina “o”
Pulse este interruptor para hacer so-
nar la bocina.
SAU12660
Interruptor de paro del motor “I/B”
Sitúe este interruptor en “I” antes de
arrancar el motor. Sitúe este interrup-
tor en “
B” para parar el motor en caso
de emergencia, por ejemplo si el vehí-
culo vuelca o se atasca el cable del
acelerador.

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

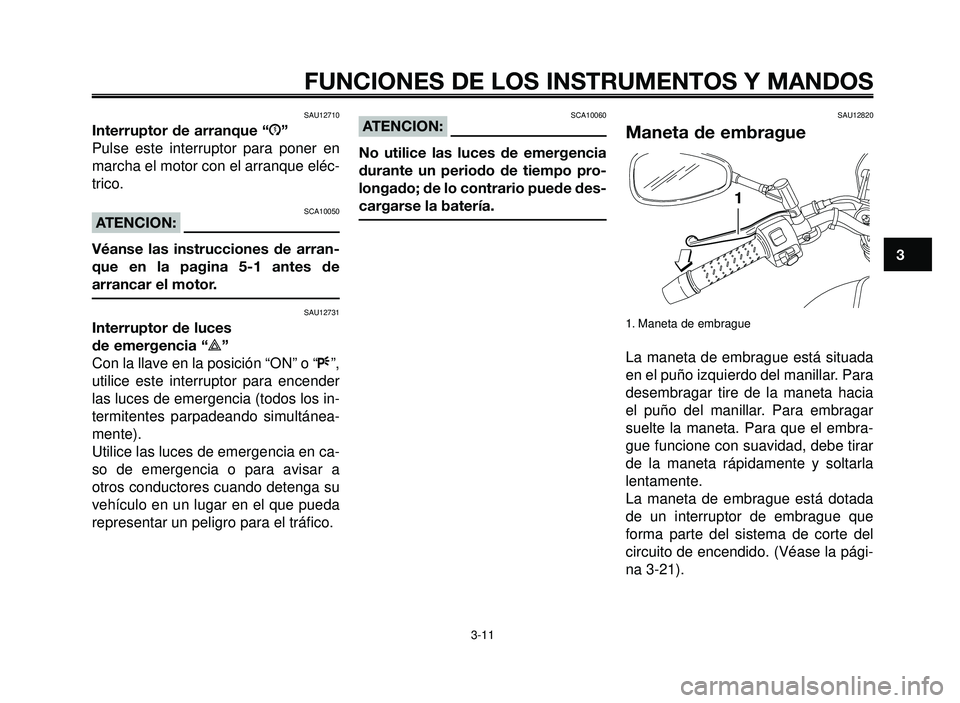

3-11
SAU12710
Interruptor de arranque “J”
Pulse este interruptor para poner en
marcha el motor con el arranque eléc-
trico.
SCA10050ATENCION:
Véanse las instrucciones de arran-
que en la pagina 5-1 antes de
arrancar el motor.
SAU12731
Interruptor de luces
de emergencia “r”
Con la llave en la posición “ON” o “F”,
utilice este interruptor para encender
las luces de emergencia (todos los in-
termitentes parpadeando simultánea-
mente).
Utilice las luces de emergencia en ca-
so de emergencia o para avisar a
otros conductores cuando detenga su
vehículo en un lugar en el que pueda
representar un peligro para el tráfico.
SCA10060ATENCION:
No utilice las luces de emergencia
durante un periodo de tiempo pro-
longado; de lo contrario puede des-
cargarse la batería.
SAU12820
Maneta de embrague
1. Maneta de embrague
La maneta de embrague está situada
en el puño izquierdo del manillar. Para
desembragar tire de la maneta hacia
el puño del manillar. Para embragar
suelte la maneta. Para que el embra-
gue funcione con suavidad, debe tirar
de la maneta rápidamente y soltarla
lentamente.
La maneta de embrague está dotada
de un interruptor de embrague que
forma parte del sistema de corte del
circuito de encendido. (Véase la pági-
na 3-21).
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

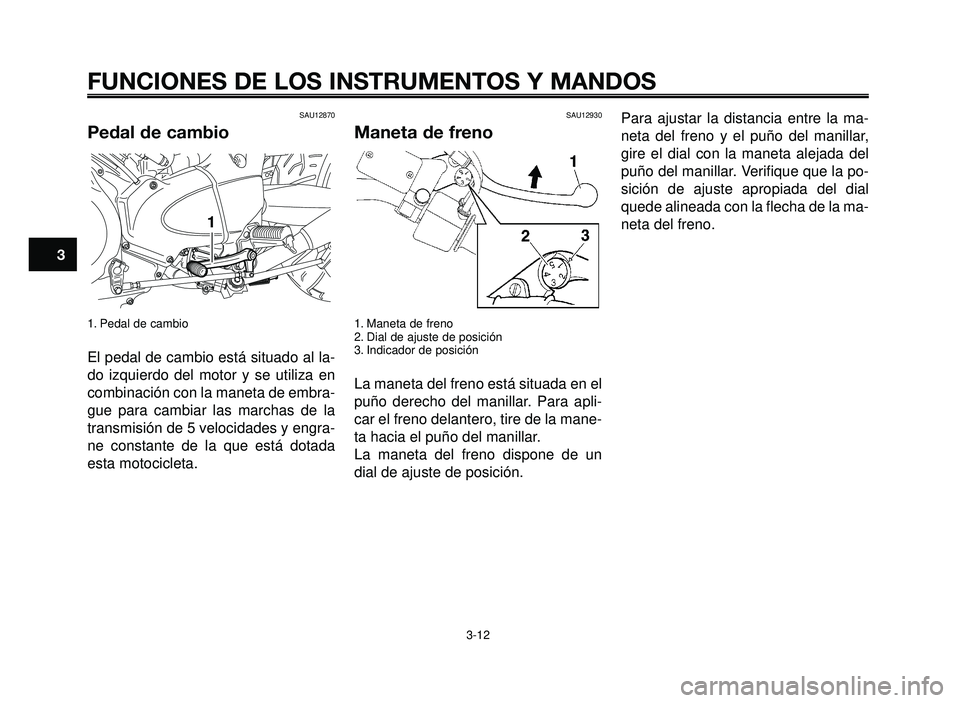

3-12
1
2
3
4
5
6
7
8
9
10
SAU12870
Pedal de cambio
1. Pedal de cambio
El pedal de cambio está situado al la-
do izquierdo del motor y se utiliza en
combinación con la maneta de embra-
gue para cambiar las marchas de la
transmisión de 5 velocidades y engra-
ne constante de la que está dotada
esta motocicleta.
1
SAU12930
Maneta de freno
1. Maneta de freno
2. Dial de ajuste de posición
3. Indicador de posición
La maneta del freno está situada en el
puño derecho del manillar. Para apli-
car el freno delantero, tire de la mane-
ta hacia el puño del manillar.
La maneta del freno dispone de un
dial de ajuste de posición.
Para ajustar la distancia entre la ma-
neta del freno y el puño del manillar,
gire el dial con la maneta alejada del
puño del manillar. Verifique que la po-
sición de ajuste apropiada del dial
quede alineada con la flecha de la ma-
neta del freno.

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

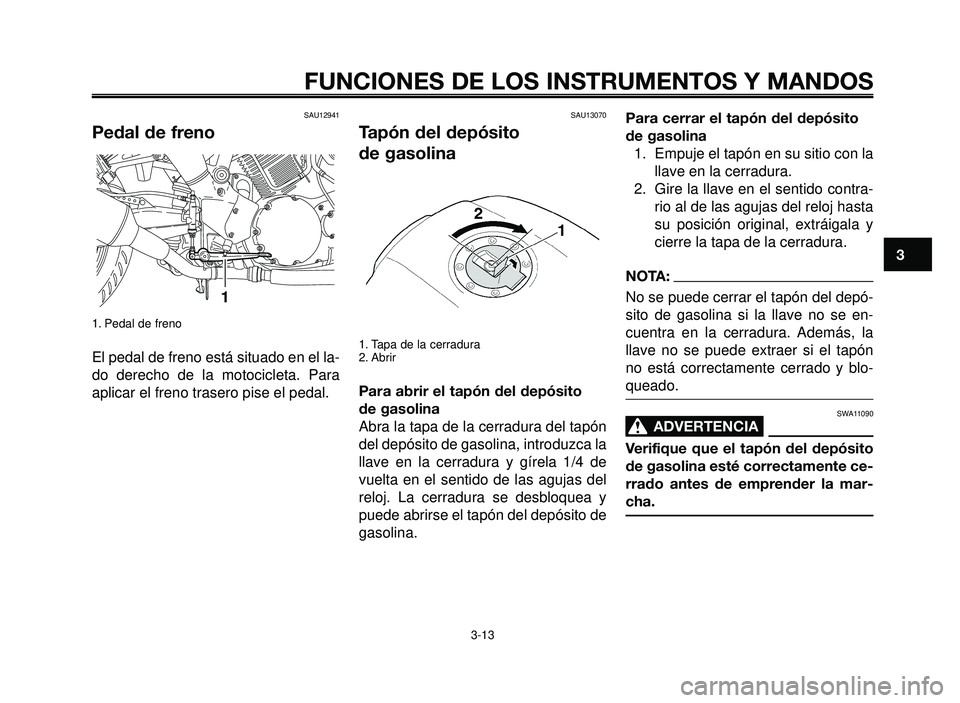

3-13
SAU12941
Pedal de freno
1. Pedal de freno
El pedal de freno está situado en el la-
do derecho de la motocicleta. Para
aplicar el freno trasero pise el pedal.
1
SAU13070
Tapón del depósito
de gasolina
1. Tapa de la cerradura
2. Abrir
Para abrir el tapón del depósito
de gasolina
Abra la tapa de la cerradura del tapón
del depósito de gasolina, introduzca la
llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del
reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de
gasolina.
Para cerrar el tapón del depósito
de gasolina
1. Empuje el tapón en su sitio con la
llave en la cerradura.
2. Gire la llave en el sentido contra-
rio al de las agujas del reloj hasta
su posición original, extráigala y
cierre la tapa de la cerradura.
NOTA:
No se puede cerrar el tapón del depó-
sito de gasolina si la llave no se en-
cuentra en la cerradura. Además, la
llave no se puede extraer si el tapón
no está correctamente cerrado y blo-
queado.
SWA11090
ADVERTENCIA0
Verifique que el tapón del depósito
de gasolina esté correctamente ce-
rrado antes de emprender la mar-
cha.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

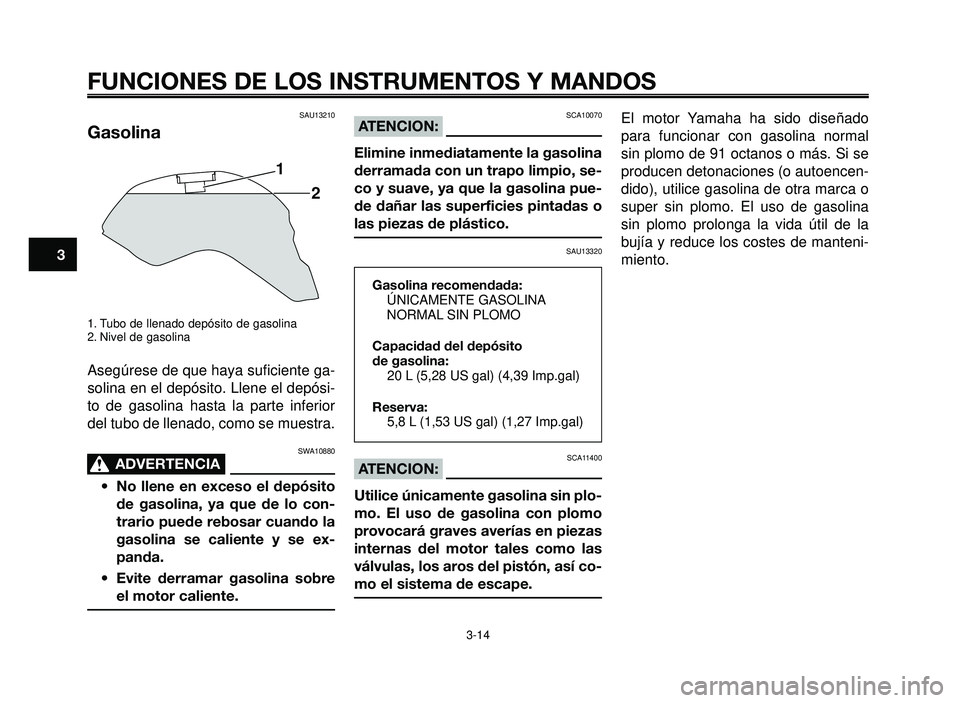

3-14
1
2
3
4
5
6
7
8
9
10
SAU13210
Gasolina
1. Tubo de llenado depósito de gasolina
2. Nivel de gasolina
Asegúrese de que haya suficiente ga-
solina en el depósito. Llene el depósi-
to de gasolina hasta la parte inferior
del tubo de llenado, como se muestra.
SWA10880
ADVERTENCIA0
• No llene en exceso el depósito
de gasolina, ya que de lo con-
trario puede rebosar cuando la
gasolina se caliente y se ex-
panda.
• Evite derramar gasolina sobre
el motor caliente.
1
2
El motor Yamaha ha sido diseñado
para funcionar con gasolina normal
sin plomo de 91 octanos o más. Si se
producen detonaciones (o autoencen-
dido), utilice gasolina de otra marca o
super sin plomo. El uso de gasolina
sin plomo prolonga la vida útil de la
bujía y reduce los costes de manteni-
miento.SCA10070ATENCION:
Elimine inmediatamente la gasolina
derramada con un trapo limpio, se-
co y suave, ya que la gasolina pue-
de dañar las superficies pintadas o
las piezas de plástico.
SAU13320
Gasolina recomendada:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito
de gasolina:
20 L (5,28 US gal) (4,39 Imp.gal)
Reserva:
5,8 L (1,53 US gal) (1,27 Imp.gal)
SCA11400ATENCION:
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará graves averías en piezas
internas del motor tales como las
válvulas, los aros del pistón, así co-
mo el sistema de escape.

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
SAU13410
Tubo respiradero del
depósito de gasolina
1. Tubo respiradero del depósito de gasolina
Antes de utilizar la motocicleta:
Compruebe la conexión del tubo
respiradero del depósito de gaso-
lina.
Compruebe si el tubo respiradero
del depósito de gasolina presenta
fisuras o daños y, si es así, cám-
bielo.
Verifique que el extremo del tubo
respiradero del depósito de gaso-
lina no esté obstruido y límpielo si
es necesario.
1
SAU13440
Catalizador
Este vehículo está provisto de un ca-
talizador montado en el silenciador.
SWA10860
ADVERTENCIA0
El sistema de escape permanece
caliente después del funcionamien-
to. Verifique que el sistema de es-
cape se haya enfriado antes de rea-
lizar cualquier operación de mante-
nimiento.
SCA10700ATENCION:
Debe observar las precauciones si-
guientes para prevenir un peligro
de incendio u otros daños:
Utilice únicamente gasolina sin
plomo. El uso de gasolina con
plomo provocará daños irrepa-
rables en el catalizador.
No estacione nunca el vehículo
en lugares en los que se pueda
producir un incendio, como por
ejemplo en presencia de ras-
trojos u otros materiales que
arden con facilidad.
No deje el motor al ralentí du-
rante demasiado tiempo.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

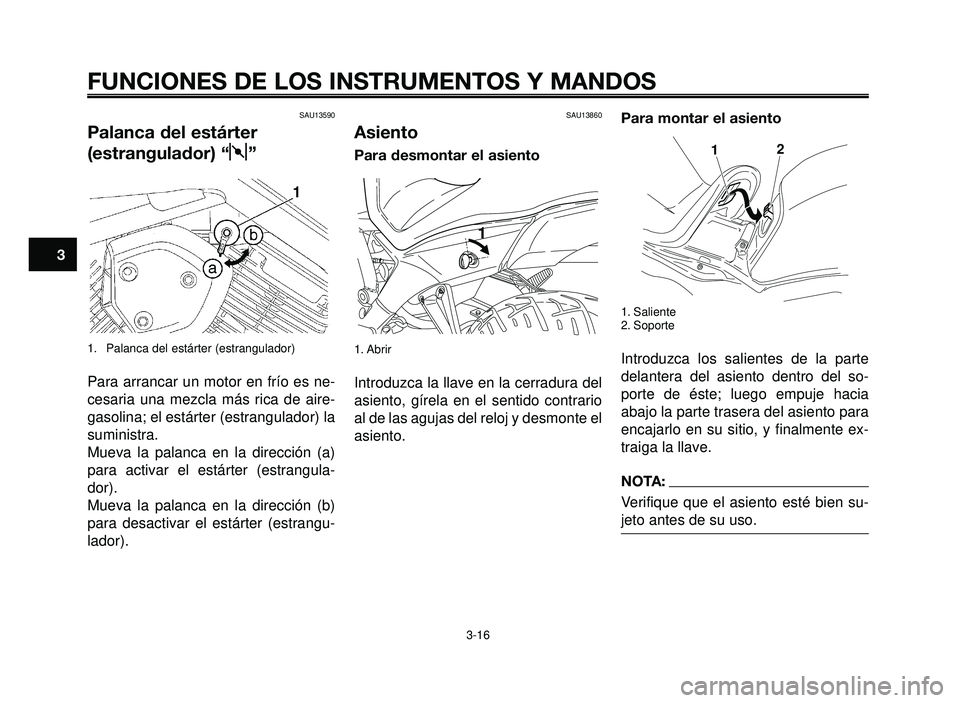

3-16
1
2
3
4
5
6
7
8
9
10
SAU13860
Asiento
Para desmontar el asiento
1. Abrir
Introduzca la llave en la cerradura del
asiento, gírela en el sentido contrario
al de las agujas del reloj y desmonte el
asiento.
1
Para montar el asiento
1. Saliente
2. Soporte
Introduzca los salientes de la parte
delantera del asiento dentro del so-
porte de éste; luego empuje hacia
abajo la parte trasera del asiento para
encajarlo en su sitio, y finalmente ex-
traiga la llave.
NOTA:
Verifique que el asiento esté bien su-
jeto antes de su uso.
12
SAU13590
Palanca del estárter
(estrangulador) “g”
1. Palanca del estárter (estrangulador)
Para arrancar un motor en frío es ne-
cesaria una mezcla más rica de aire-
gasolina; el estárter (estrangulador) la
suministra.
Mueva la palanca en la dirección (a)
para activar el estárter (estrangula-
dor).
Mueva la palanca en la dirección (b)
para desactivar el estárter (estrangu-
lador).
