2005 YAMAHA BRUIN 350 Notices Demploi (in French)

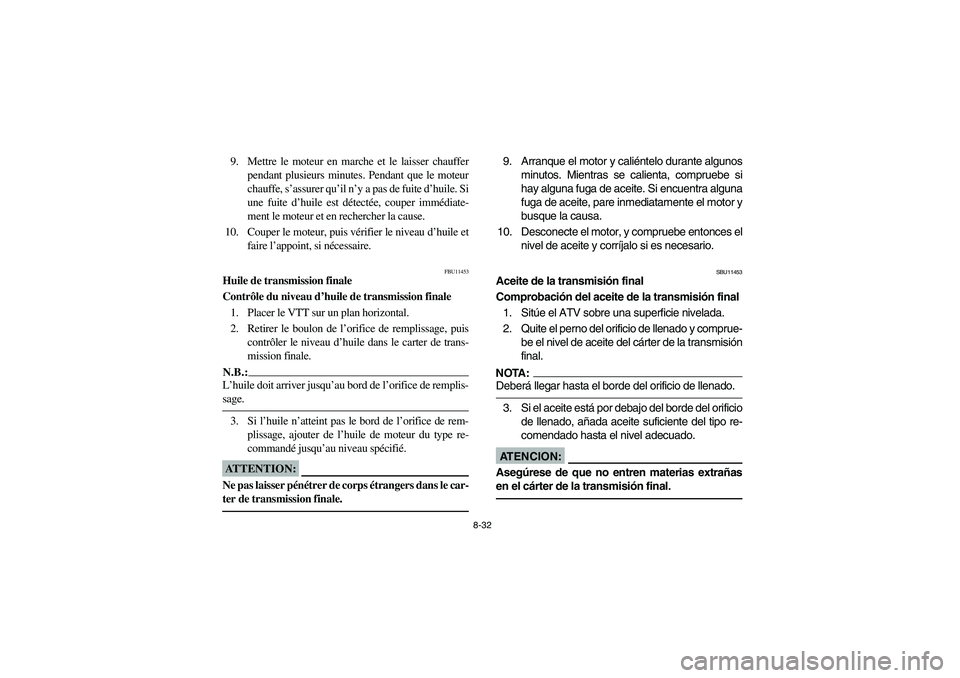

8-32
9. Mettre le moteur en marche et le laisser chauffer
pendant plusieurs minutes. Pendant que le moteur
chauffe, s’assurer qu’il n’y a pas de fuite d’huile. Si
une fuite d’huile est détectée, couper immédiate-
ment le moteur et en rechercher la cause.
10. Couper le moteur, puis vérifier le niveau d’huile et
faire l’appoint, si nécessaire.
FBU11453
Huile de transmission finale
Contrôle du niveau d’huile de transmission finale
1. Placer le VTT sur un plan horizontal.
2. Retirer le boulon de l’orifice de remplissage, puis
contrôler le niveau d’huile dans le carter de trans-
mission finale.N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de remplis-
sage. _3. Si l’huile n’atteint pas le bord de l’orifice de rem-
plissage, ajouter de l’huile de moteur du type re-
commandé jusqu’au niveau spécifié.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _
9. Arranque el motor y caliéntelo durante algunos
minutos. Mientras se calienta, compruebe si
hay alguna fuga de aceite. Si encuentra alguna
fuga de aceite, pare inmediatamente el motor y
busque la causa.
10. Desconecte el motor, y compruebe entonces el
nivel de aceite y corríjalo si es necesario.
SBU11453
Aceite de la transmisión final
Comprobación del aceite de la transmisión final
1. Sitúe el ATV sobre una superficie nivelada.
2. Quite el perno del orificio de llenado y comprue-
be el nivel de aceite del cárter de la transmisión
final.NOTA:_ Deberá llegar hasta el borde del orificio de llenado. _3. Si el aceite está por debajo del borde del orificio
de llenado, añada aceite suficiente del tipo re-
comendado hasta el nivel adecuado.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _
U5UH61.book Page 32 Tuesday, April 20, 2004 10:10 AM

8-33 1. Final gear case cover 2. Bolt (× 2)
1. Couvercle du carter de transmission finale 2. Boulon (× 2)
1. Cubierta del cárter de la transmisión final 2. Perno (× 2)
4. Install the oil filler bolt, and then tighten it to
the specified torque.
Replacing the final gear oil
1. Remove the final gear case cover by remov-
ing the bolts.
2. Place the ATV on a level surface.
3. Place a container under the final gear case to
collect the used oil. Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf)
U5UH61.book Page 33 Tuesday, April 20, 2004 10:10 AM

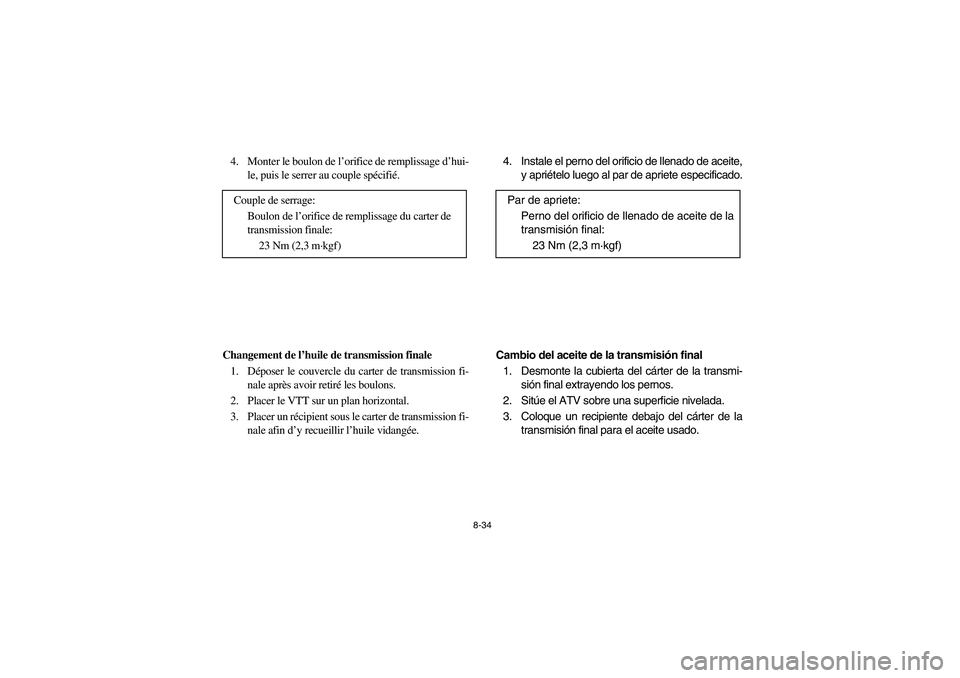

8-34
4. Monter le boulon de l’orifice de remplissage d’hui-
le, puis le serrer au couple spécifié.
Changement de l’huile de transmission finale
1. Déposer le couvercle du carter de transmission fi-
nale après avoir retiré les boulons.
2. Placer le VTT sur un plan horizontal.
3. Placer un récipient sous le carter de transmission fi-
nale afin d’y recueillir l’huile vidangée. Couple de serrage:
Boulon de l’orifice de remplissage du carter de
transmission finale:
23 Nm (2,3 m·kgf)
4. Instale el perno del orificio de llenado de aceite,
y apriételo luego al par de apriete especificado.
Cambio del aceite de la transmisión final
1. Desmonte la cubierta del cárter de la transmi-
sión final extrayendo los pernos.
2. Sitúe el ATV sobre una superficie nivelada.
3. Coloque un recipiente debajo del cárter de la
transmisión final para el aceite usado. Par de apriete:
Perno del orificio de llenado de aceite de la
transmisión final:
23 Nm (2,3 m·kgf)
U5UH61.book Page 34 Tuesday, April 20, 2004 10:10 AM

8-35 1. Final gear oil drain bolt
1. Boulon de vidange du carter de transmission finale
1. Perno de drenaje del aceite del cárter de la transmisión final
4. Remove the oil filler bolt and the drain bolt to
drain the oil.
5. Install the drain bolt, and then tighten it to the
specified torque.
6. Add the recommended final gear oil to the
brim of the filler hole.CAUTION:_ Be sure no foreign material enters the final
gear case. _
Tightening torque:
Final gear oil drain bolt:
23 Nm (2.3 m·kgf)
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
Oil quantity:
0.23 L
U5UH61.book Page 35 Tuesday, April 20, 2004 10:10 AM

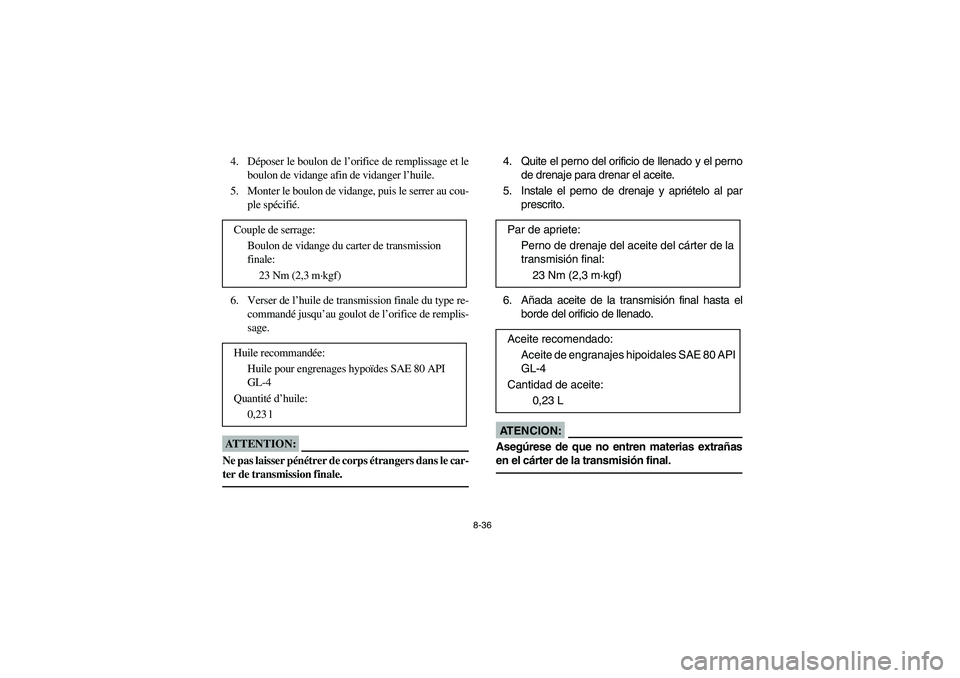

8-36
4. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange afin de vidanger l’huile.
5. Monter le boulon de vidange, puis le serrer au cou-
ple spécifié.
6. Verser de l’huile de transmission finale du type re-
commandé jusqu’au goulot de l’orifice de remplis-
sage.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _
Couple de serrage:
Boulon de vidange du carter de transmission
finale:
23 Nm (2,3 m·kgf)
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API
GL-4
Quantité d’huile:
0,23 l
4. Quite el perno del orificio de llenado y el perno
de drenaje para drenar el aceite.
5. Instale el perno de drenaje y apriételo al par
prescrito.
6. Añada aceite de la transmisión final hasta el
borde del orificio de llenado.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _
Par de apriete:
Perno de drenaje del aceite del cárter de la
transmisión final:
23 Nm (2,3 m·kgf)
Aceite recomendado:
Aceite de engranajes hipoidales SAE 80 API
GL-4
Cantidad de aceite:
0,23 L
U5UH61.book Page 36 Tuesday, April 20, 2004 10:10 AM

8-37
7. Install the oil filler bolt, and then tighten it to
the specified torque.
8. Check for oil leakage. If oil leakage is found,
check for the cause.
9. Install the final gear case cover bolts, and
then tighten them to the specified torque. Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf)
Tightening torque:
Final gear case cover bolt:
16 Nm (1.6 m·kgf)
U5UH61.book Page 37 Tuesday, April 20, 2004 10:10 AM

8-38
7. Monter le boulon de l’orifice de remplissage d’hui-
le, puis le serrer au couple spécifié.
8. S’assurer qu’il n’y a pas de fuite d’huile. Si une fui-
te est détectée, en rechercher la cause.
9. Installer les boulons du couvercle de carter de
transmission finale, puis les serrer au couple spéci-
fié. Couple de serrage:
Boulon de l’orifice de remplissage du carter de
transmission finale:
23 Nm (2,3 m·kgf)
Couple de serrage:
Boulon du couvercle de carter de transmission
finale:
16 Nm (1,6 m·kgf)
7. Instale el perno del orificio de llenado de aceite,
y apriételo luego al par de apriete especificado.
8. Compruebe si hay fugas de aceite. Si descubre
alguna fuga, averigüe la causa.
9. Monte los pernos de la cubierta del cárter de la
transmisión final, y apriételos al par prescrito. Par de apriete:
Perno del orificio de llenado de aceite de la
transmisión final:
23 Nm (2,3 m·kgf)
Par de torsión:
Perno de la cubierta del cárter de la trans-
misión final:
16 Nm (1,6 m·kgf)
U5UH61.book Page 38 Tuesday, April 20, 2004 10:10 AM

8-39 1. Differential gear oil filler bolt
1. Boulon de l’orifice de remplissage de l’huile de différentiel
1. Perno de relleno de aceite de engranajes del diferencial
1. Differential gear oil drain bolt
1. Boulon de vidange de l’huile de différentiel
1. Perno de drenaje de aceite de engranajes del diferencial
EBU12411
Differential gear oil replacement
1. Place the ATV on a level surface.
2. Place a container under the differential gear
case to collect the used oil.
3. Remove the oil filler bolt and oil drain bolt to
drain the oil.
4. Install the oil drain bolt, and then tighten it to
the specified torque.
Tightening torque:
Differential gear oil drain bolt:
10 Nm (1.0 m·kgf)
U5UH61.book Page 39 Tuesday, April 20, 2004 10:10 AM
