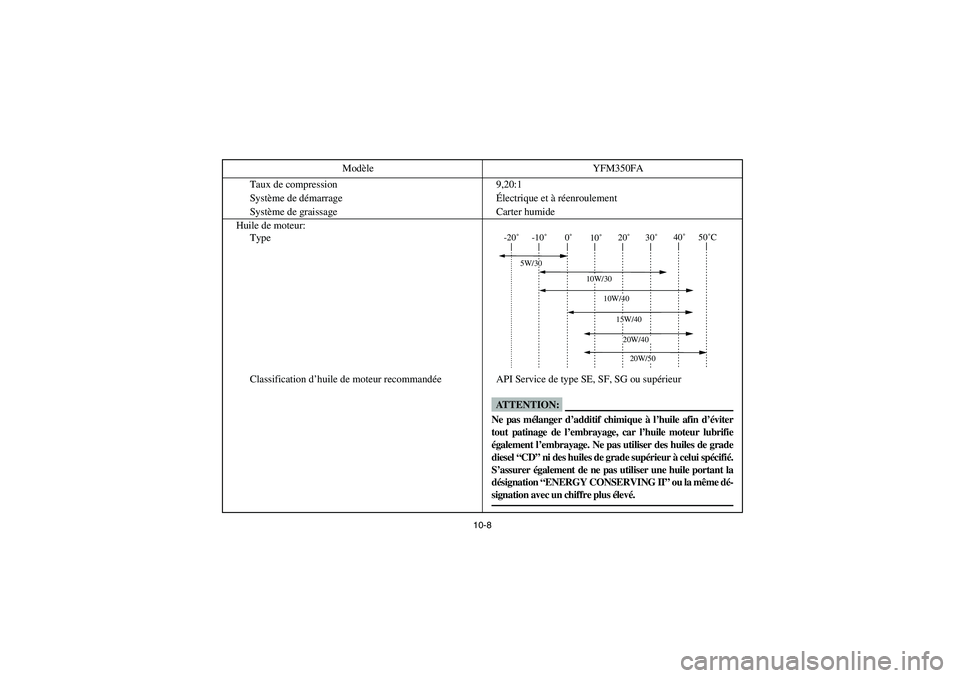

10-8
Taux de compression 9,20:1
Système de démarrageÉlectrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM350FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
U5UH61.book Page 8 Tuesday, April 20, 2004 10:10 AM

10-9
Quantité:
Sans remplacement de la cartouche du filtre à huile 2,2 l
Avec changement de la cartouche de filtre à huile 2,3 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,23 l
Huile de différentiel:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,35 l
Filtre à air:Élément humide
Carburant:
Type Essence ordinaire sans plomb
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir 13,5 l
Quantité de la réserve 3,3 l
Carburateur:
Type/quantitéBSR33/1
Fabricant MIKUNI
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage: Humide, centrifuge automatiqueModèle YFM350FA
U5UH61.book Page 9 Tuesday, April 20, 2004 10:10 AM

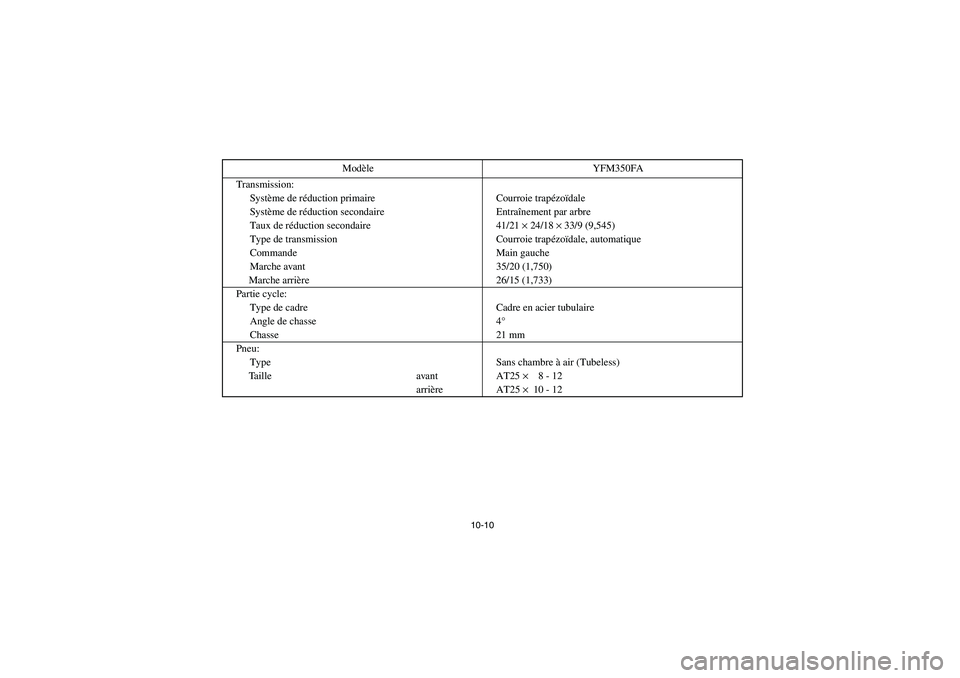

10-10
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 41/21 × 24/18 × 33/9 (9,545)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche avant 35/20 (1,750)
Marche arrière 26/15 (1,733)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4°
Chasse 21 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25 ×8 - 12
arrière AT25 × 10 - 12 Modèle YFM350FA
U5UH61.book Page 10 Tuesday, April 20, 2004 10:10 AM

10-11
Freins:
Avant type Double disque
commande Main droite
Arrière type Tambour
commande Main gauche et pied droit
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mm
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX14AH
Voltage et capacité de batterie 12 V, 12 Ah
Type de phare: Ampoule au kryptonModèle YFM350FA
U5UH61.book Page 11 Tuesday, April 20, 2004 10:10 AM

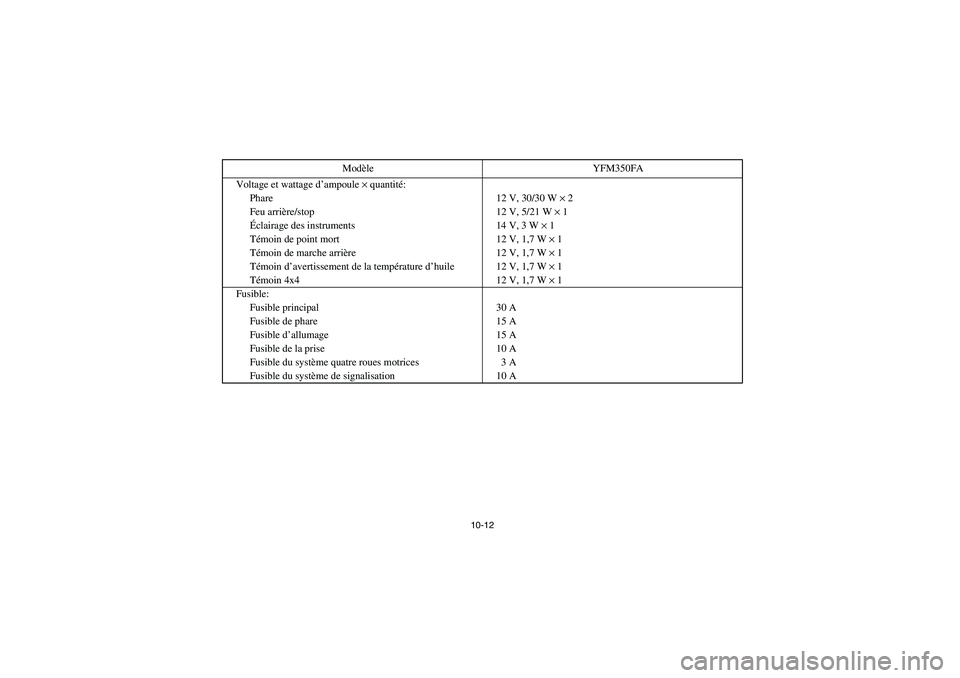

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Éclairage des instruments 14 V, 3 W × 1
Témoin de point mort 12 V, 1,7 W × 1
Témoin de marche arrière 12 V, 1,7 W × 1
Témoin d’avertissement de la température d’huile 12 V, 1,7 W × 1
Témoin 4x4 12 V, 1,7 W × 1
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 15 A
Fusible de la prise 10 A
Fusible du système quatre roues motrices 3 A
Fusible du système de signalisation 10 AModèle YFM350FA
U5UH61.book Page 12 Tuesday, April 20, 2004 10:10 AM

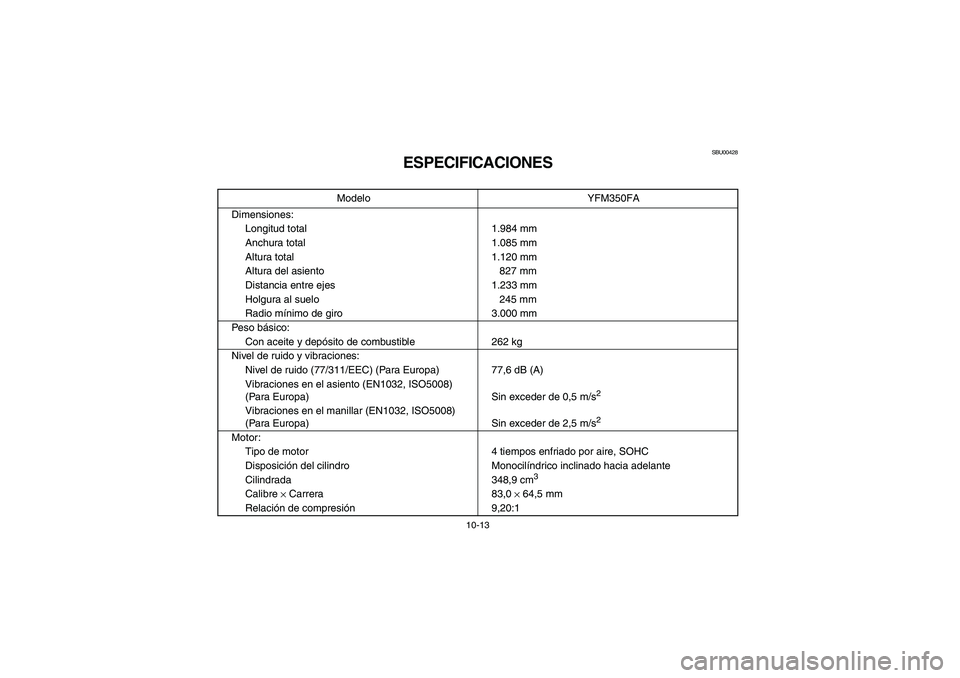

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM350FA
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 262 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 77,6 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por aire, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 348,9 cm
3
Calibre
× Carrera 83,0
× 64,5 mm
Relación de compresión 9,20:1
U5UH61.book Page 13 Tuesday, April 20, 2004 10:10 AM

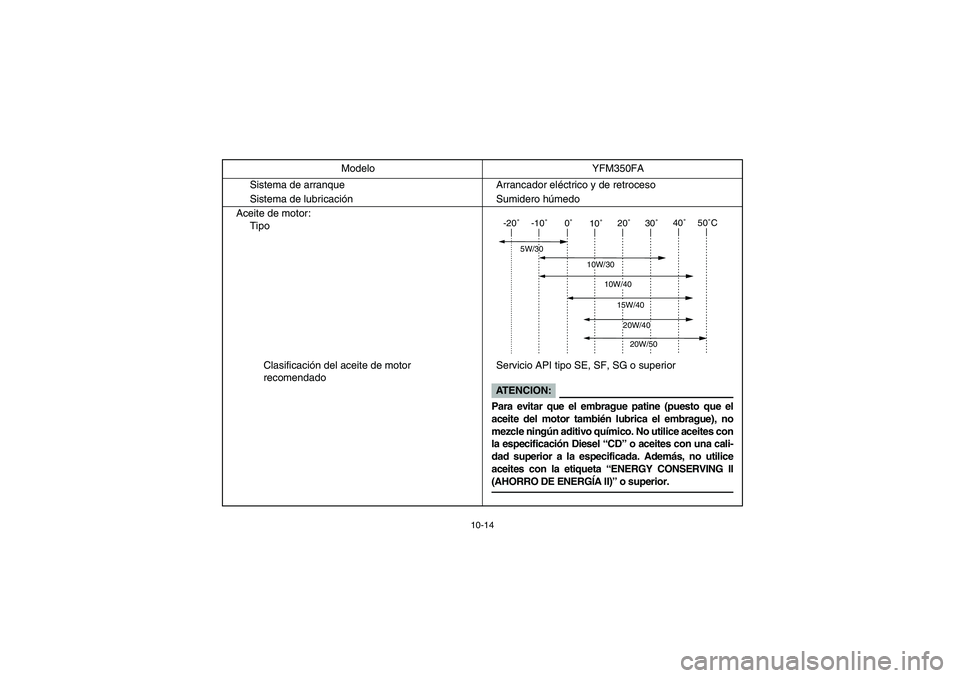

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM350FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U5UH61.book Page 14 Tuesday, April 20, 2004 10:10 AM

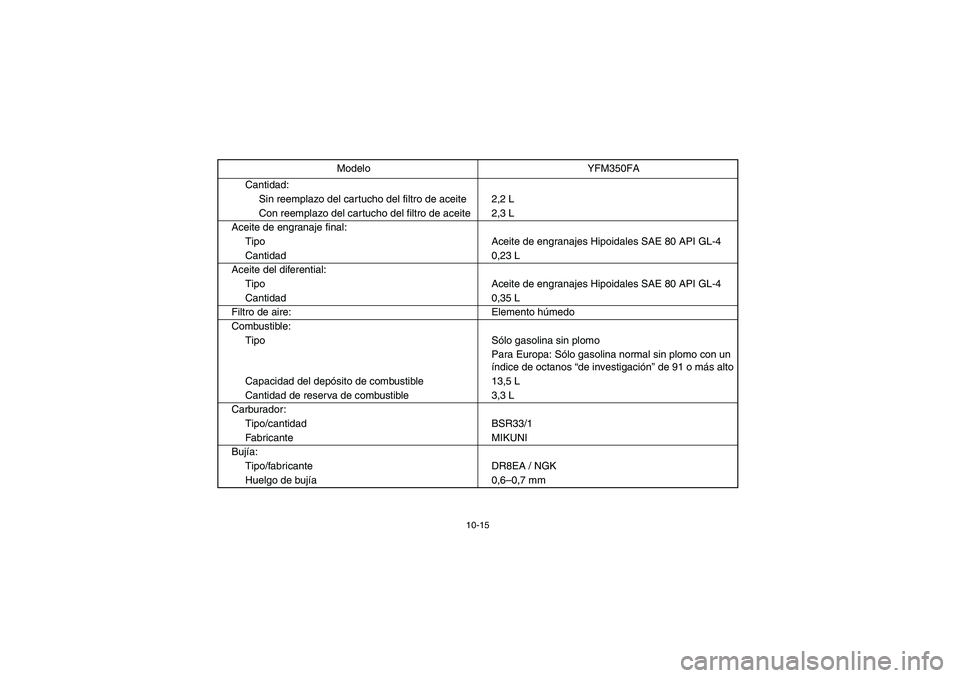

10-15
Cantidad:
Sin reemplazo del cartucho del filtro de aceite 2,2 L
Con reemplazo del cartucho del filtro de aceite 2,3 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,23 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,35 L
Filtro de aire: Elemento húmedo
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito de combustible 13,5 L
Cantidad de reserva de combustible 3,3 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNI
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm Modelo YFM350FA
