2005 Seat Altea Manual do proprietário (in Portuguese)

55
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
altea_portugues Seite 55 Freitag, 20. Mai 2005 6:33 18

56

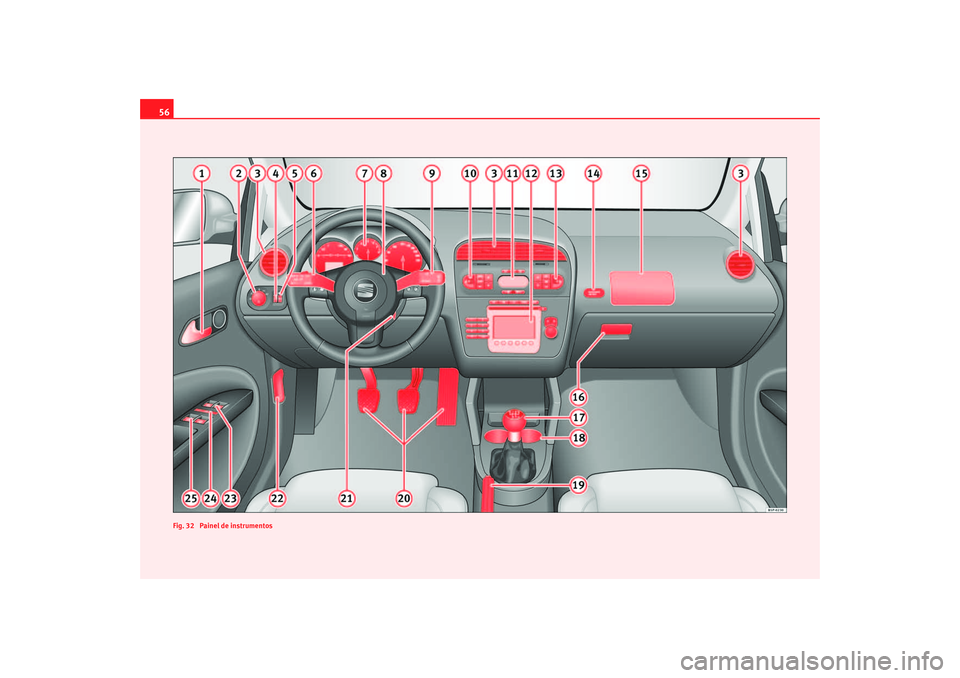

Fig. 32 Painel de instrumentosaltea_portugues Seite 56 Freitag, 20. Mai 2005 6:33 18

Posto de condução57
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

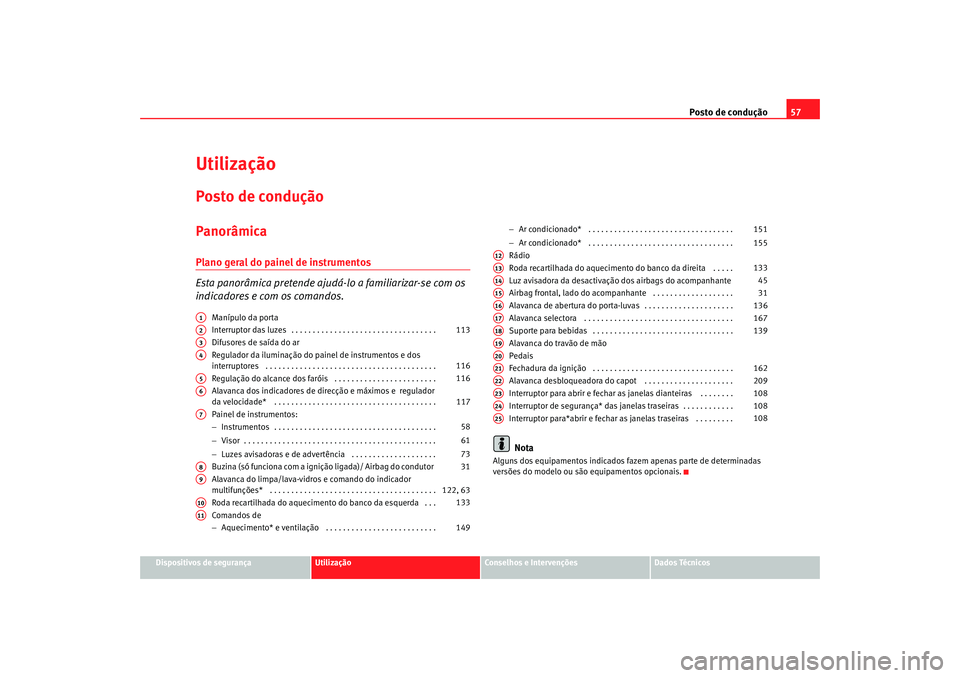

UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Regulador da iluminação do pa inel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca dos indicadores de direcção e máximos e regulador
da velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Luzes avisadoras e de advertência . . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a igni ção ligada)/ Airbag do condutor
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Roda recartilhada do aquecimento do banco da esquerda . . .
Comandos de
− Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . . −
Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio
Roda recartilhada do aquecimento do banco da direita . . . . .
Luz avisadora da desactivação dos airbags do acompanhante
Airbag frontal, lado do acompanhante . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do travão de mão
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca desbloqueadora do capot . . . . . . . . . . . . . . . . . . . . .
Interruptor para abrir e fechar as janelas dianteiras . . . . . . . .
Interruptor de segurança* das janelas traseiras . . . . . . . . . . . .
Interruptor para*abrir e fechar as janelas traseiras . . . . . . . . .
Nota
Alguns dos equipamentos indicados fazem apenas parte de determinadas
versões do modelo ou são equipamentos opcionais.
A1A2
113
A3A4
116
A5
116
A6
117
A7
58
61
73
A8
31
A9
122, 63
A10
133
A11
149 151
155
A12A13
133
A14
45
A15
31
A16
136
A17
167
A18
139
A19A20A21
162
A22
209
A23
108
A24
108
A25
108
altea_portugues Seite 57 Freitag, 20. Mai 2005 6:33 18

Posto de condução

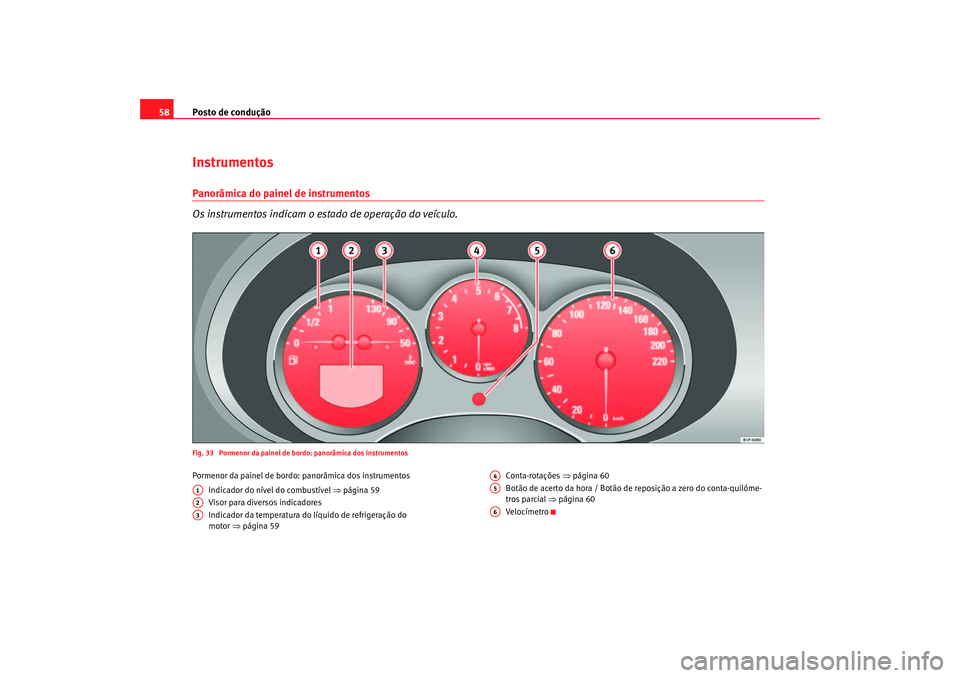

58InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.Fig. 33 Pormenor da painel de bordo: panorâmica dos instrumentosPormenor da painel de bordo: panorâmica dos instrumentos
Indicador do nível do combustível ⇒página 59
Visor para diversos indicadores
Indicador da temperatura do líquido de refrigeração do
motor ⇒página 59 Conta-rotações
⇒página 60
Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial ⇒página 60
VelocímetroA1A2A3
A4A5A6
altea_portugues Seite 58 Freitag, 20. Mai 2005 6:33 18

Posto de condução59
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

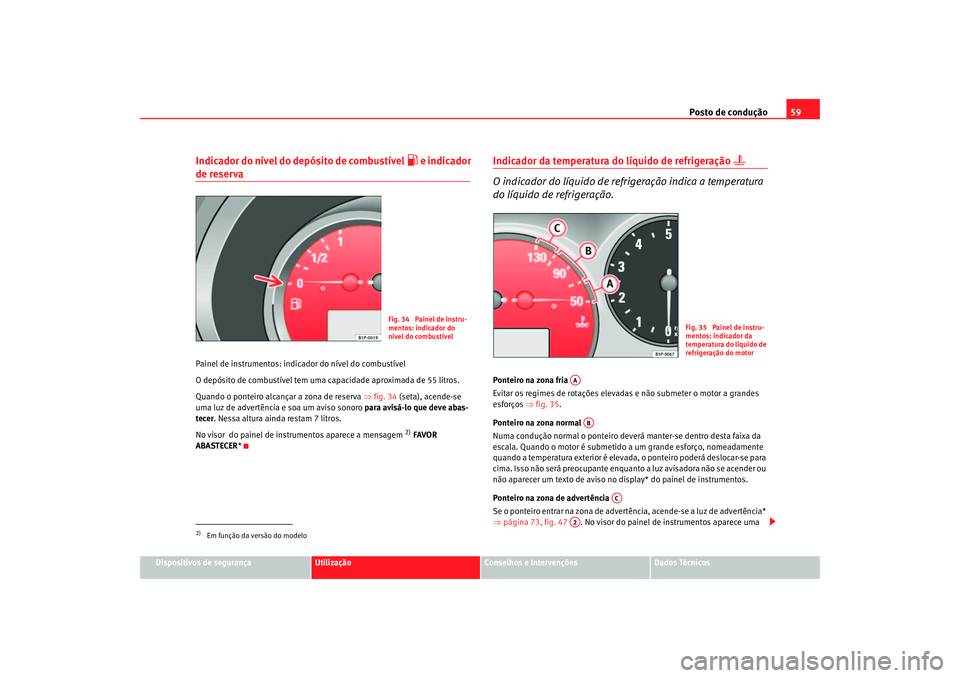

Indicador do nível do depósito de combustível

e indicador
de reservaPainel de instrumentos: indicador do nível do combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 34 (seta), acende-se
uma luz de advertência e soa um aviso sonoro para avisá-lo que deve abas-
tecer . Nessa altura ainda restam 7 litros.
No visor do painel de instrumentos aparece a mensagem
2) FAVOR
ABASTECER *
Indicador da temperatura do líquido de refrigeração


O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 35 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no display* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 73, fig. 47 . No visor do painel de instrumentos aparece uma
2)Em função da versão do modelo
Fig. 34 Painel de instru-
mentos: indicador do
nível do combustível
Fig. 35 Painel de instru-
mentos: indicador da
temperatura do líquido de
refrigeração do motor
AAAB
AC
A2
altea_portugues Seite 59 Freitag, 20. Mai 2005 6:33 18

Posto de condução

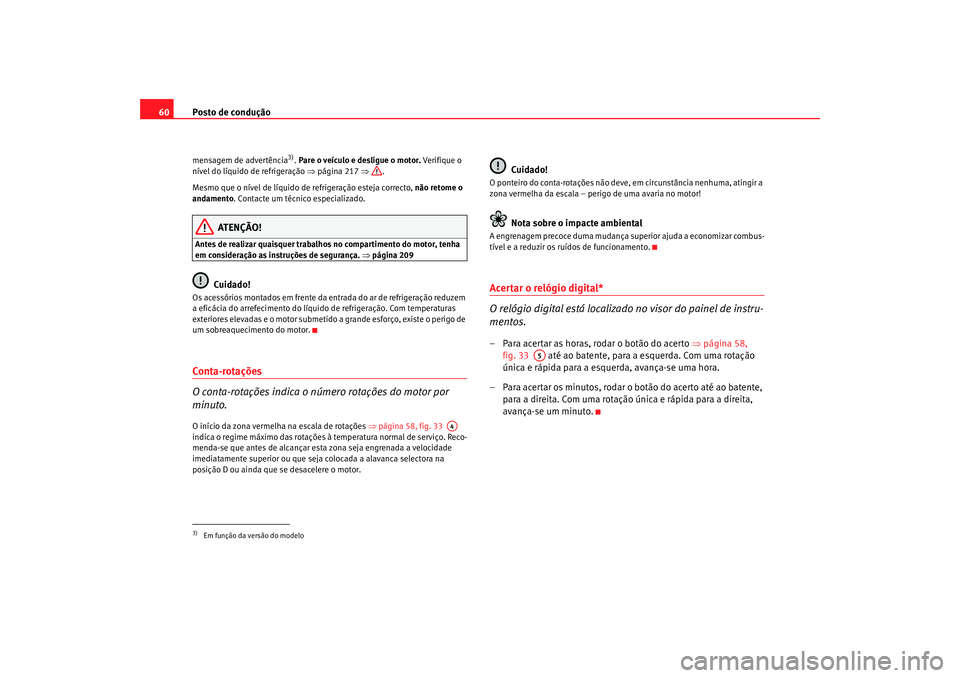

60mensagem de advertência
3). Pare o veículo e desligue o motor. Verifique o
nível do líquido de refrigeração ⇒página 217 ⇒ .
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no compartimento do motor , tenha
em consideração as instruções de segurança. ⇒página 209
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.O início da zona vermelha na escala de rotações ⇒página 58, fig. 33
indica o regime máximo das rotações à temperatura normal de serviço. Reco-
menda-se que antes de alcançar esta zona seja engrenada a velocidade
imediatamente superior ou que seja colocada a alavanca selectora na
posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve , em circunstância nenhuma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança su perior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão do acerto ⇒página 58,
fig. 33 até ao batente, para a esquerda. Com uma rotação
única e rápida para a esquerda, avança-se uma hora.
– Para acertar os minutos, rodar o botão do acerto até ao batente, para a direita. Com uma rotação única e rápida para a direita,
avança-se um minuto.
3)Em função da versão do modelo
A4
A5
altea_portugues Seite 60 Freitag, 20. Mai 2005 6:33 18

Posto de condução61
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

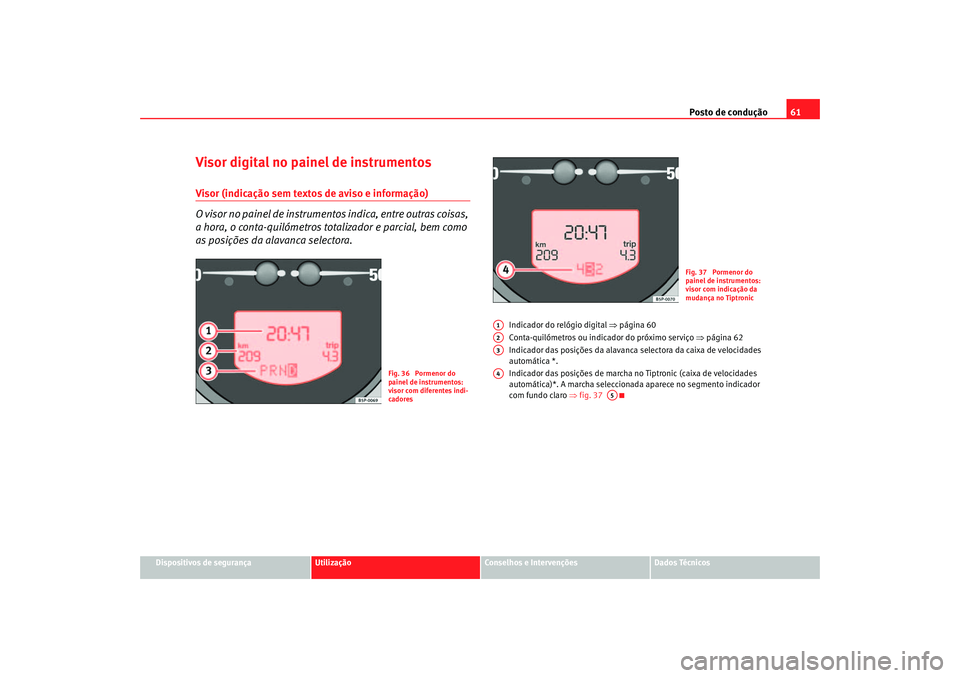

Visor digital no painel de instrumentosVisor (indicação sem textos de aviso e informação)
O v i s o r n o p a i nel d e i n st ru m e n to s i nd i ca , e nt re o u t ra s co i s a s ,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒página 60
Conta-quilómetros ou indicador do próximo serviço ⇒página 62
Indicador das posições da alavanca selectora da caixa de velocidades
automática *.
Indicador das posições de marcha no Tiptronic (caixa de velocidades
automática)*. A marcha seleccionada aparece no segmento indicador
com fundo claro ⇒fig. 37
Fig. 36 Pormenor do
painel de instrumentos:
visor com diferentes indi-
cadores
Fig. 37 Pormenor do
painel de instrumentos:
visor com indicação da
mudança no Tiptronic
A1A2A3A4
A5
altea_portugues Seite 61 Freitag, 20. Mai 2005 6:33 18

Posto de condução

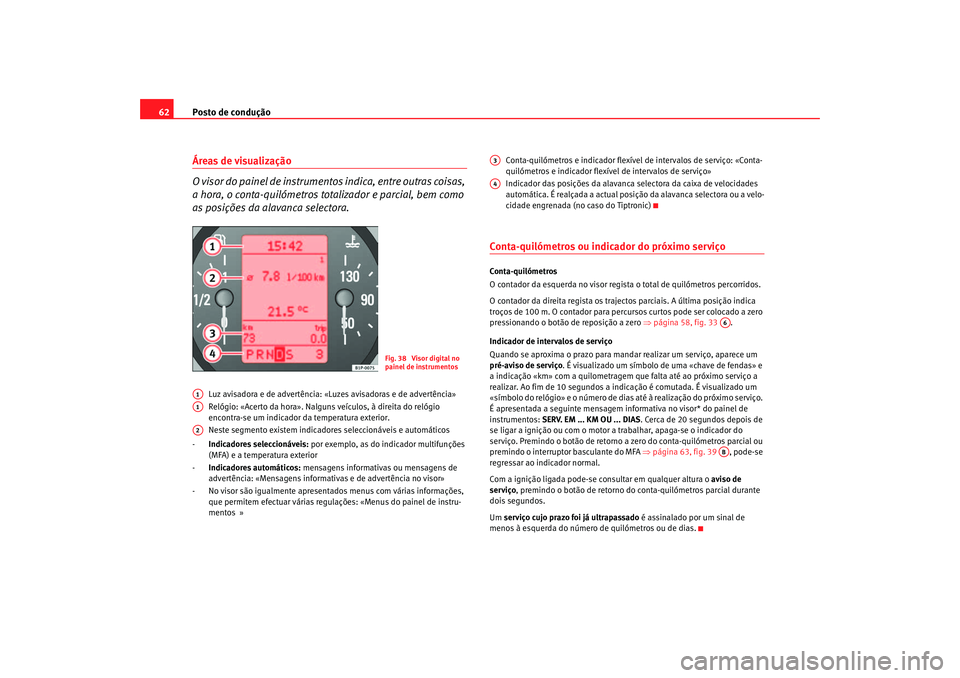

62Áreas de visualização
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Luz avisadora e de advertência: «Luzes avisadoras e de advertência»
Relógio: «Acerto da hora». Nalguns veículos, à direita do relógio
encontra-se um indicador da temperatura exterior.
Neste segmento existem indicadores seleccionáveis e automáticos
- Indicadores seleccionáveis: por exemplo, as do indicador multifunções
(MFA) e a temperatura exterior
- Indicadores automáticos: mensagens informativas ou mensagens de
advertência: «Mensagens informativas e de advertência no visor»
- No visor são igualmente apresenta dos menus com várias informações,
que permitem efectuar várias regulações: «Menus do painel de instru-
mentos » Conta-quilómetros e indica
dor flexível de intervalos de serviço: «Conta-
quilómetros e indicador flexível de intervalos de serviço»
Indicador das posições da alavanca selectora da caixa de velocidades
automática. É realçada a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)
Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
pressionando o botão de reposição a zero ⇒página 58, fig. 33 .
Indicador de intervalos de serviço
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço. É visualizado um símbolo de uma «chave de fendas» e
a indicação «km» com a quilometragem que falta até ao próximo serviço a
realizar. Ao fim de 10 segundos a indicação é comutada. É visualizado um
«símbolo do relógio» e o número de di as até à realização do próximo serviço.
É apresentada a seguinte mensagem informativa no visor* do painel de
instrumentos: SERV. EM ... KM OU ... DIAS . Cerca de 20 segundos depois de
se ligar a ignição ou com o motor a tr abalhar, apaga-se o indicador do
serviço. Premindo o botão de retorno a zero do conta-quilómetros parcial ou
premindo o interruptor basculante do MFA ⇒ página 63, fig. 39 , pode-se
regressar ao indicador normal.
Com a ignição ligada pode-se co nsultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Um serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Fig. 38 Visor digital no
painel de instrumentos
A1A1A2
A3A4
A6AB
