2005 Seat Altea Manual do proprietário (in Portuguese)

Assentos e porta-objectos135
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

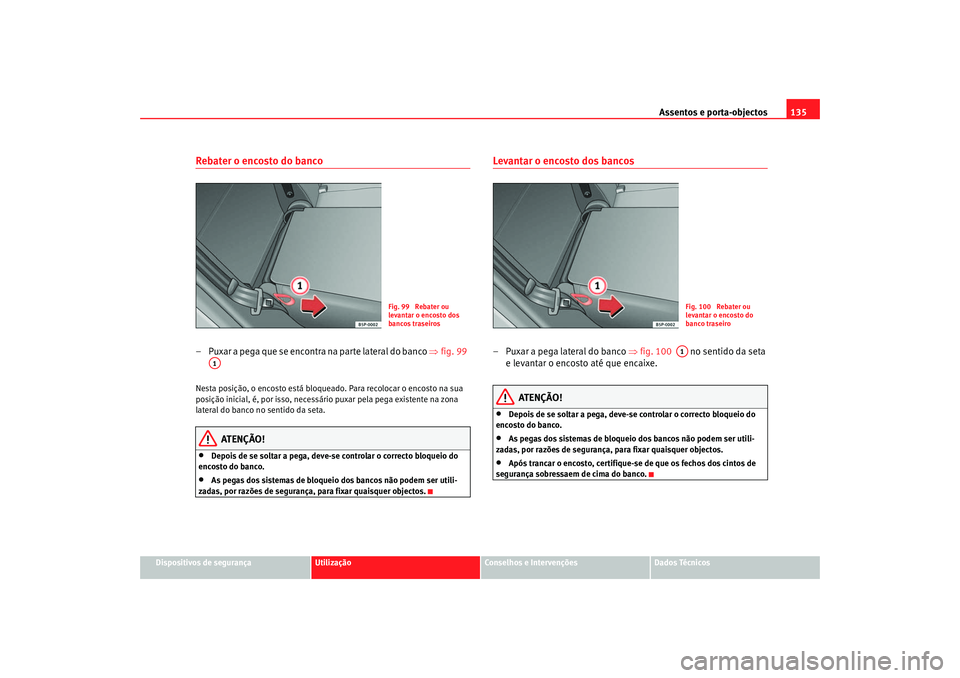

Rebater o encosto do banco – Puxar a pega que se encontra na parte lateral do banco ⇒fig. 99 Nesta posição, o encosto está bloquead o. Para recolocar o encosto na sua
posição inicial, é, por isso, necessário puxar pela pega existente na zona
lateral do banco no sentido da seta.
ATENÇÃO!
•
Depois de se soltar a pega, deve-se controlar o correcto bloqueio do
encosto do banco.
•
As pegas dos sistemas de bloqueio dos bancos não podem ser utili-
zadas, por razões de segurança, para fixar quaisquer objectos.
Levantar o encosto dos bancos– Puxar a pega lateral do banco ⇒fig. 100 no sentido da seta
e levantar o encosto até que encaixe.
ATENÇÃO!
•
Depois de se soltar a pega, deve-se controlar o correcto bloqueio do
encosto do banco.
•
As pegas dos sistemas de bloqueio dos bancos não podem ser utili-
zadas, por razões de segurança, para fixar quaisquer objectos.
•
Após trancar o encosto, certifique-se de que os fechos dos cintos d e
segurança sobressaem de cima do banco.
Fig. 99 Rebater ou
levantar o encosto dos
bancos traseiros
A1
Fig. 100 Rebater ou
levantar o encosto do
banco traseiroA1
altea_portugues Seite 135 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos

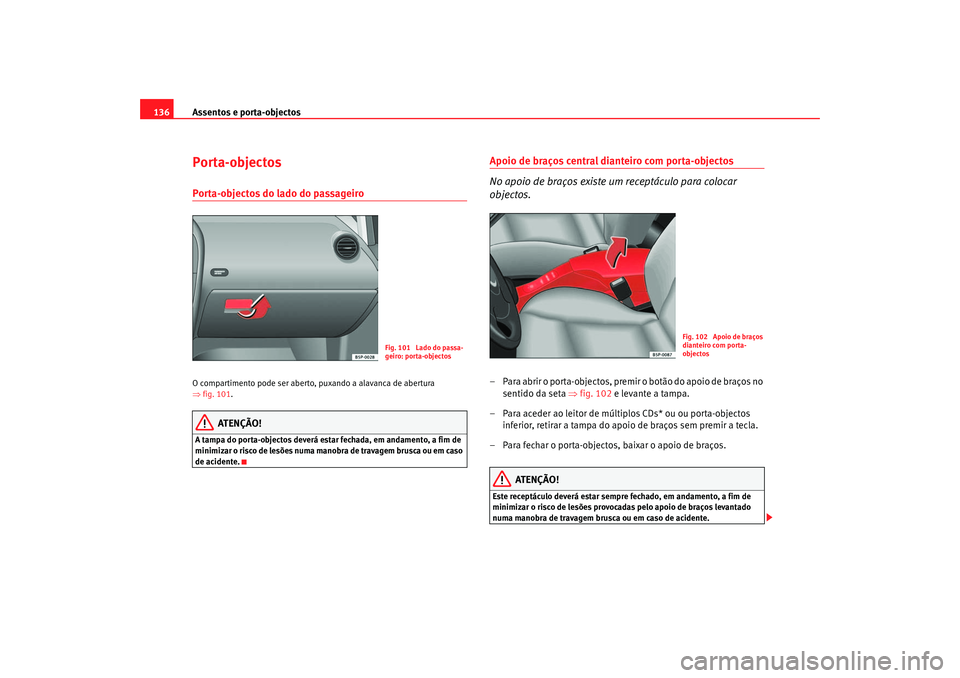

136Porta-objectosPorta-objectos do lado do passageiro O compartimento pode ser aberto, puxando a alavanca de abertura
⇒ fig. 101 .
ATENÇÃO!
A tampa do porta-objectos deverá estar fechada, em andamento, a fim de
minimizar o risco de lesões numa manobra de travagem brusca ou em caso
de acidente.
Apoio de braços central dianteiro com porta-objectos
No apoio de braços existe um receptáculo para colocar
objectos.– Para abrir o porta-objectos, premir o botão do apoio de braços no sentido da seta ⇒fig. 102 e levante a tampa.
– Para aceder ao leitor de múltiplos CDs* ou ou porta-objectos inferior, retirar a tampa do apoio de braços sem premir a tecla.
– Para fechar o porta-objectos, baixar o apoio de braços.
ATENÇÃO!
Este receptáculo deverá estar sempre fechado, em andamento, a fim de
minimizar o risco de lesões provocadas pelo apoio de braços levantado
numa manobra de travagem brusca ou em caso de acidente.
Fig. 101 Lado do passa-
geiro: porta-objectos
Fig. 102 Apoio de braços
dianteiro com porta-
objectos
altea_portugues Seite 136 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos137
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Nota

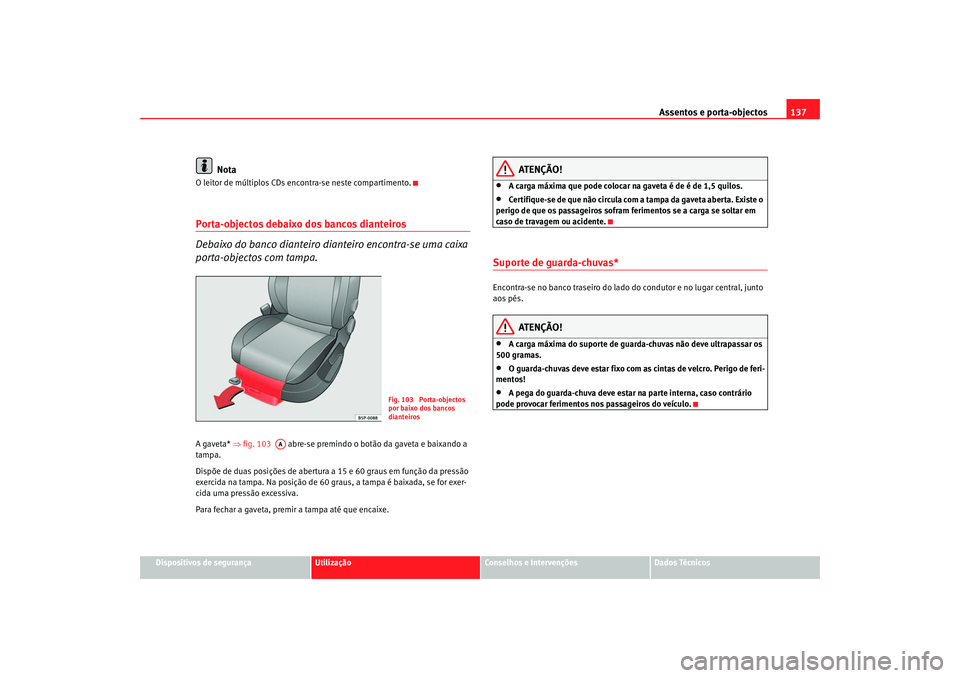

O leitor de múltiplos CDs encontra-se neste compartimento.Porta-objectos debaixo dos bancos dianteiros
Debaixo do banco dianteiro dianteiro encontra-se uma caixa
porta-objectos com tampa.A gaveta* ⇒fig. 103 abre-se premindo o botão da gaveta e baixando a
tampa.
Dispõe de duas posições de abertura a 15 e 60 graus em função da pressão
exercida na tampa. Na posição de 60 graus, a tampa é baixada, se for exer-
cida uma pressão excessiva.
Para fechar a gaveta, premir a tampa até que encaixe.
ATENÇÃO!
•
A carga máxima que pode colocar na gaveta é de é de 1,5 quilos.
•
Certifique-se de que não circula com a tampa da gaveta aberta. Existe o
perigo de que os passageiros sofram ferimentos se a carga se soltar em
caso de travagem ou acidente.
Suporte de guarda-chuvas*Encontra-se no banco traseiro do lado do condutor e no lugar central, junto
aos pés.
ATENÇÃO!
•
A carga máxima do suporte de guarda-chuvas não deve ultrapassar os
500 gramas.
•
O guarda-chuvas deve estar fixo com as cintas de velcro. Perigo de feri-
mentos!
•
A pega do guarda-chuva deve estar na parte interna, caso contrário
pode provocar ferimentos nos passageiros do veículo.
Fig. 103 Porta-objectos
por baixo dos bancos
dianteiros
AA
altea_portugues Seite 137 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos

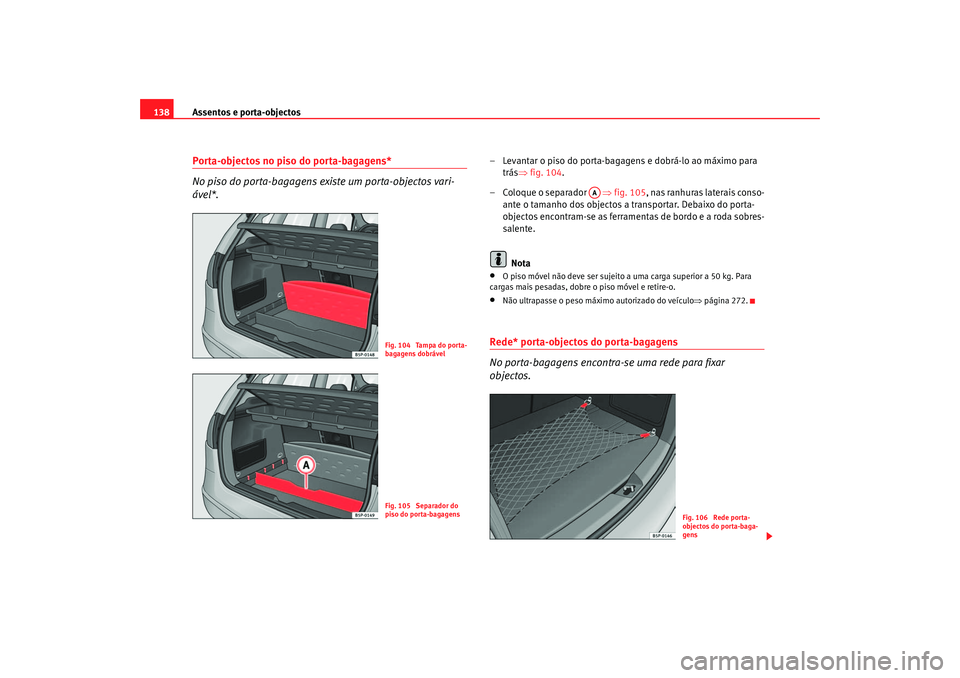

138Porta-objectos no piso do porta-bagagens*
No piso do porta-bagagens existe um porta-objectos vari-
ável*.
– Levantar o piso do porta-bagagens e dobrá-lo ao máximo para
trás ⇒fig. 104 .
– Coloque o separador ⇒fig. 105, nas ranhuras laterais conso-
ante o tamanho dos objectos a transportar. Debaixo do porta-
objectos encontram-se as ferramentas de bordo e a roda sobres-
salente.
Nota•
O piso móvel não deve ser sujeito a uma carga superior a 50 kg. Para
cargas mais pesadas, dobre o piso móvel e retire-o.
•
Não ultrapasse o peso máximo autorizado do veículo ⇒página 272.
Rede* porta-objectos do porta-bagagens
No porta-bagagens encontra-se uma rede para fixar
objectos.
Fig. 104 Tampa do porta-
bagagens dobrávelFig. 105 Separador do
piso do porta-bagagens
AA
Fig. 106 Rede porta-
objectos do porta-baga-
gens
altea_portugues Seite 138 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos139
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
– Utilize as anilhas de fixação existentes nas partes laterais do
porta-bagagens para fixar o porta-objectos ⇒página 138,
fig. 106
Nota•
O piso móvel não deve ser sujeito a uma carga superior a 50 kg. Para
cargas mais pesadas, dobre o piso móvel e retire-o.
•
Não ultrapasse o peso máximo autorizado do veículo ⇒página 272.
Outros porta-objectosExistem ainda os seguintes porta-objectos:•
na consola central,
•
nos revestimentos das portas (à frente e atrás),
•
nos revestimentos laterais do porta-bagagens,
•
na cavidade da roda sobressalente no porta-bagagens (apenas nos
veículos equipados com o kit de reparação de furos*.
Os cabides estão localizados nas pegas de trás, no tejadilho.
ATENÇÃO!
•
Não colocar objectos em cima do painel de instrumentos. Estes
objectos poderiam ser projectados no habitáculo em andamento (p. ex. na
aceleração, na travagem ou numa curva) e desviar a atenção do condutor do
trânsito.
•
Tome as medidas necessárias para que, em andamento, não caiam
objectos da consola central ou de outros porta-objectos que invadam a
zona dos pés do condutor . Em caso de uma travagem súbita, ficaria impe-
dido de travar, embraiar ou ac elerar – perigo de acidente!
•
As peças de vestuário dependuradas não podem obstruir a visibilidade
do condutor – peri go de acidente! Os cabides foram apenas feitos para
pendurar peças de vestuário leves. Não deixe ficar objectos rígidos, ponti-
agudos ou pesados nas peças de ve stuário dependuradas. No caso de
travagens súbitas ou de acidentes, nomeadamente com disparo dos
airbags, esses objectos poderiam ferir os ocupantes.
Suporte de bebidas dianteiroNa consola central, à frente da alavanca das velocidades, encontram-se dois
suportes para bebidas ⇒fig. 107 .
AT ENÇÃO! Continua ção
Fig. 107 Suporte de
bebidas dianteiro
altea_portugues Seite 139 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos
140

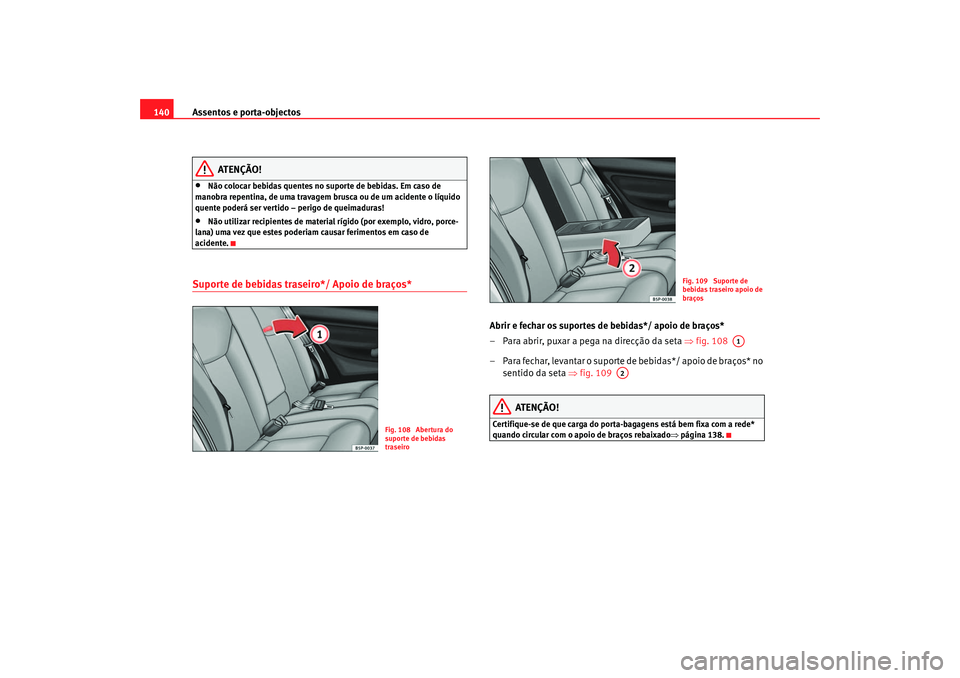

ATENÇÃO!
•
Não colocar bebidas quentes no suporte de bebidas. Em caso de
manobra repentina, de uma travagem br usca ou de um acidente o líquido
quente poderá ser vertido – perigo de queimaduras!
•
Não utilizar recipientes de material rígido (por exemplo, vidro, porce-
lana) uma vez que estes poderiam causar ferimentos em caso de
acidente.
Suporte de bebidas tras eiro*/ Apoio de braços*
Abrir e fechar os suportes de bebidas*/ apoio de braços*
– Para abrir, puxar a pega na direcção da seta ⇒fig. 108
– Para fechar, levantar o suporte de bebidas*/ apoio de braços* no sentido da seta ⇒fig. 109
ATENÇÃO!
Certifique-se de que carga do porta-bagagens está bem fixa com a rede*
quando circular com o apoio de braços rebaixado ⇒página 138.
Fig. 108 Abertura do
suporte de bebidas
traseiro
Fig. 109 Suporte de
bebidas traseiro apoio de
braços
A1
A2
altea_portugues Seite 140 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos141
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

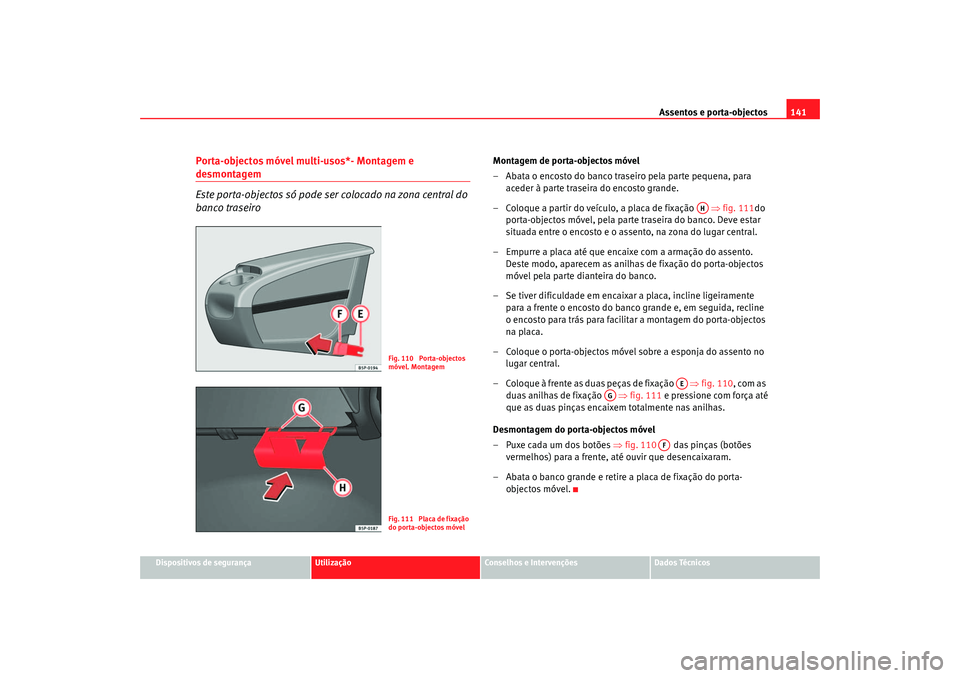

Porta-objectos móvel multi-usos*- Montagem e desmontagem
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Montagem de porta-objectos móvel
– Abata o encosto do banco traseiro pela parte pequena, para
aceder à parte traseira do encosto grande.
– Coloque a partir do veículo, a placa de fixação ⇒fig. 111 do
porta-objectos móvel, pela parte traseira do banco. Deve estar
situada entre o encosto e o assento, na zona do lugar central.
– Empurre a placa até que encaixe com a armação do assento. Deste modo, aparecem as anilhas de fixação do porta-objectos
móvel pela parte dianteira do banco.
– Se tiver dificuldade em encaixar a placa, incline ligeiramente para a frente o encosto do banco grande e, em seguida, recline
o encosto para trás para facilitar a montagem do porta-objectos
na placa.
– Coloque o porta-objectos móvel sobre a esponja do assento no lugar central.
– Coloque à frente as duas peças de fixação ⇒ fig. 110, com as
duas anilhas de fixação ⇒fig. 111 e pressione com força até
que as duas pinças encaixem totalmente nas anilhas.
Desmontagem do porta-objectos móvel
– Puxe cada um dos botões ⇒ fig. 110 das pinças (botões
vermelhos) para a frente, até ouvir que desencaixaram.
– Abata o banco grande e retire a placa de fixação do porta- objectos móvel.
Fig. 110 Porta-objectos
móvel. MontagemFig. 111 Placa de fixação
do porta-objectos móvel
AH
AE
AG
AF
altea_portugues Seite 141 Freitag, 20. Mai 2005 6:33 18

Assentos e porta-objectos

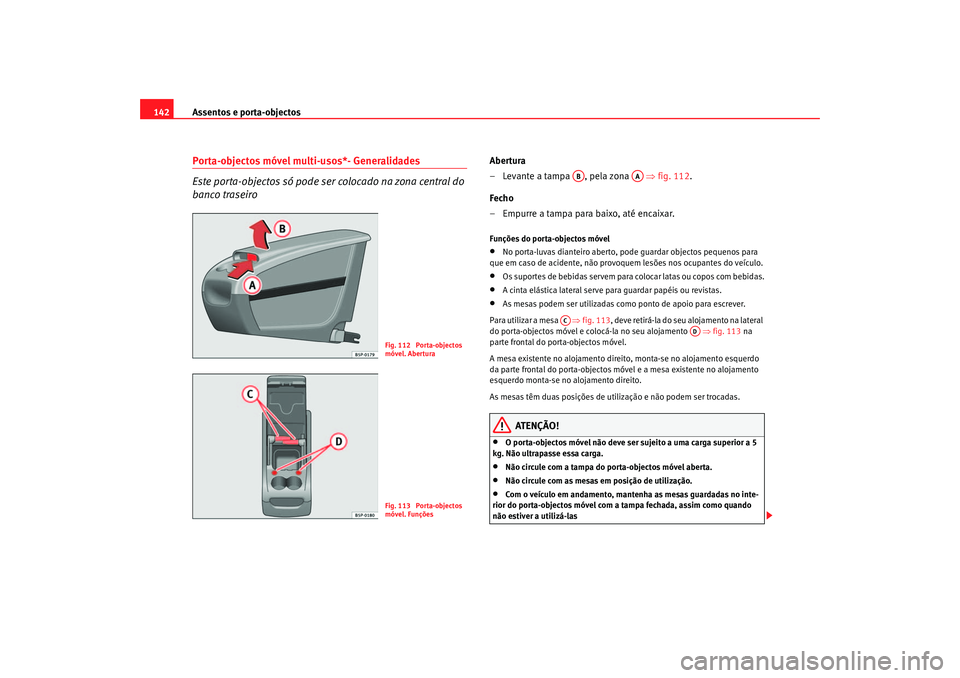

142Porta-objectos móvel multi-usos*- Generalidades
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Abertura
– Levante a tampa , pela zona ⇒fig. 112.
Fecho
– Empurre a tampa para baixo, até encaixar.Funções do porta-objectos móvel•
No porta-luvas dianteiro aberto, po de guardar objectos pequenos para
que em caso de acidente, não provoq uem lesões nos ocupantes do veículo.
•
Os suportes de bebidas servem para colocar latas ou copos com bebidas.
•
A cinta elástica lateral serve para guardar papéis ou revistas.
•
As mesas podem ser utilizadas como ponto de apoio para escrever.
Para utilizar a mesa ⇒ fig. 113, deve retirá-la do seu alojamento na lateral
do porta-objectos móvel e colocá-la no seu alojamento ⇒fig. 113 na
parte frontal do porta-objectos móvel.
A mesa existente no aloj amento direito, monta-se no alojamento esquerdo
da parte frontal do porta-objectos móvel e a mesa existente no alojamento
esquerdo monta-se no alojamento direito.
As mesas têm duas posições de utilização e não podem ser trocadas.
ATENÇÃO!
•
O porta-objectos móvel não deve ser sujeito a uma carga superior a 5
kg. Não ultrapasse essa carga.
•
Não circule com a tampa do porta-objectos móvel aberta.
•
Não circule com as mesas em posição de utilização.
•
Com o veículo em andamento, mantenha as mesas guardadas no inte-
rior do porta-objectos móvel com a tampa fechada, assim como quando
não estiver a utilizá-las
Fig. 112 Porta-objectos
móvel. AberturaFig. 113 Porta-objectos
móvel. Funções
AB
AA
AC
AD
altea_portugues Seite 142 Freitag, 20. Mai 2005 6:33 18
