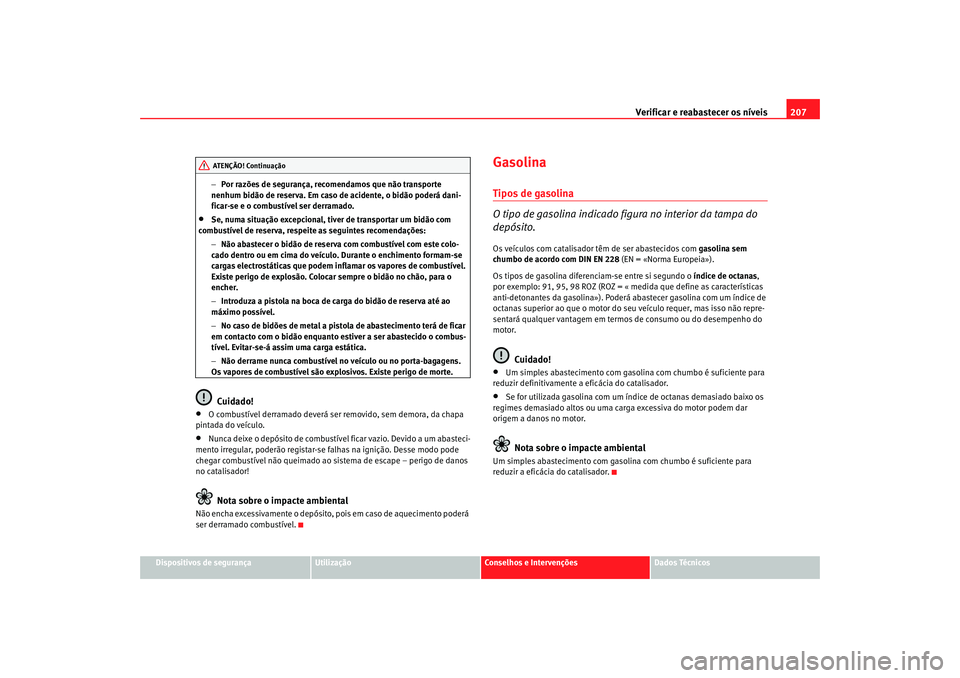

2005 Seat Altea Manual do proprietário (in Portuguese)

Verificar e reabastecer os níveis 207
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
−
Por razões de segurança, recomendamos que não transporte
nenhum bidão de reserva. Em caso de acidente, o bidão poderá dani-
ficar-se e o combustível ser derramado.
•
Se, numa situação excepcional, tiver de transportar um bidão com
combustível de reserva, respeite as seguintes recomendações:
−Não abastecer o bidão de reserva com combustível com este colo-
cado dentro ou em cima do veículo. Durante o enchimento formam-se
cargas electrostáticas que podem inflamar os vapores de combustível.
Existe perigo de explosão. Colocar sempre o bidão no chão, para o
encher.
− Introduza a pistola na boca de carga do bidão de reserva até ao
máximo possível.
− No caso de bidões de metal a pistola de abastecimento terá de ficar
em contacto com o bidão enquanto estiver a ser abastecido o combus-
tível. Evitar-se-á assim uma carga estática.
− Não derrame nunca combustível no veículo ou no porta-bagagens.
Os vapores de combustível são explosivos. Existe perigo de morte.Cuidado!
•
O combustível derramado deverá ser removido, sem demora, da chapa
pintada do veículo.
•
Nunca deixe o depósito de combustível ficar vazio. Devido a um abasteci-
mento irregular, poderão registar-se falhas na ignição. Desse modo pode
chegar combustível não queimado ao sistema de escape – perigo de danos
no catalisador!Nota sobre o impacte ambiental
Não encha excessivamente o depósito, pois em caso de aquecimento poderá
ser derramado combustível.
GasolinaTipos de gasolina
O tipo de gasolina indicado figura no interior da tampa do
depósito.Os veículos com catalisador têm de ser abastecidos com gasolina sem
chumbo de acordo com DIN EN 228 (EN = «Norma Europeia»).
Os tipos de gasolina diferenciam-se entre si segundo o índice de octanas,
por exemplo: 91, 95, 98 ROZ (ROZ = « medida que define as características
anti-detonantes da gasolina»). Poderá abastecer gasolina com um índice de
octanas superior ao que o motor do seu veículo requer, mas isso não repre-
sentará qualquer vantagem em termo s de consumo ou do desempenho do
motor.
Cuidado!
•
Um simples abastecimento com gasoli na com chumbo é suficiente para
reduzir definitivamente a eficácia do catalisador.
•
Se for utilizada gasolina com um índice de octanas demasiado baixo os
regimes demasiado altos ou uma carga excessiva do motor podem dar
origem a danos no motor.Nota sobre o impacte ambiental
Um simples abastecimento com gasoli na com chumbo é suficiente para
reduzir a eficácia do catalisador.
AT ENÇÃO! Continua ção
altea_portugues Seite 207 Freitag, 20. Mai 2005 6:33 18

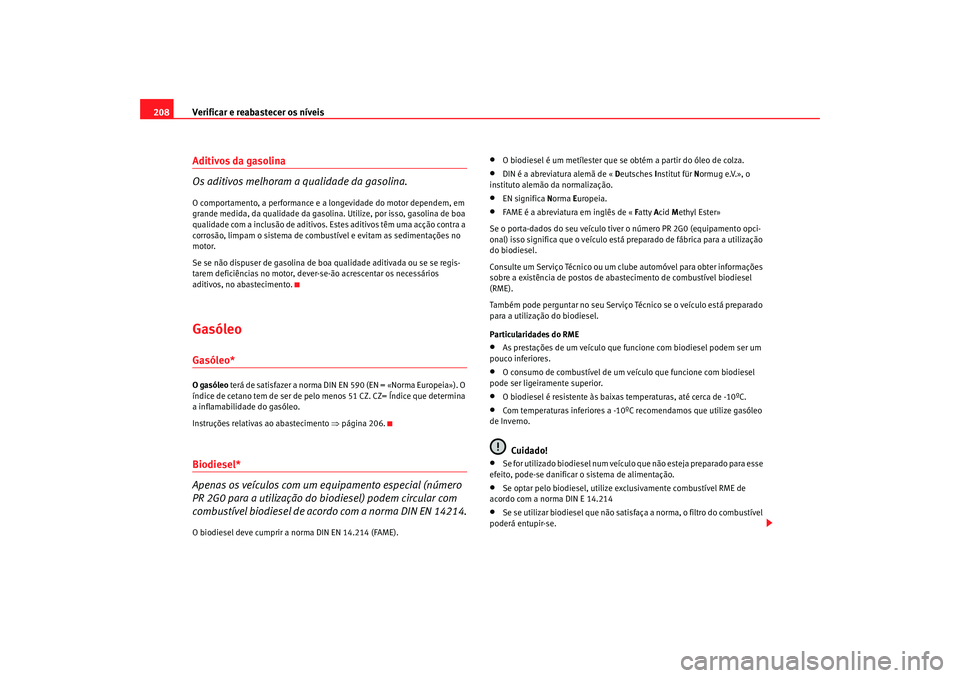

Verificar e reabastecer os níveis
208Aditivos da gasolina
Os aditivos melhoram a qualidade da gasolina.O comportamento, a performance e a longevidade do motor dependem, em
grande medida, da qualidade da gasolina. Utilize, por isso, gasolina de boa
qualidade com a inclusão de aditivos. Estes aditivos têm uma acção contra a
corrosão, limpam o sistema de combustível e evitam as sedimentações no
motor.
Se se não dispuser de gasolina de boa qualidade aditivada ou se se regis-
tarem deficiências no motor, dever-se-ão acrescentar os necessários
aditivos, no abastecimento.GasóleoGasóleo*O gasóleo terá de satisfazer a norma DIN EN 590 (EN = «Norma Europeia»). O
índice de cetano tem de ser de pelo menos 51 CZ. CZ= Índice que determina
a inflamabilidade do gasóleo.
Instruções relativas ao abastecimento ⇒página 206.Biodiesel*
Apenas os veículos com um equipamento especial (número
PR 2G0 para a utilização do biodiesel) podem circular com
combustível biodiesel de acordo com a norma DIN EN 14214.O biodiesel deve cumprir a norma DIN EN 14.214 (FAME).
•
O biodiesel é um metílester que se obtém a partir do óleo de colza.
• DIN é a abre viatura alemã de « Deutsch es Institut für Normug e.V.», o
instituto alemão da normalização.• EN significa N orma Europeia.• FAME é a abreviatura em inglês de « Fatty Acid Methyl Ester»
Se o porta-dados do seu veículo tive r o número PR 2G0 (equipamento opci-
onal) isso significa que o veículo está preparado de fábrica para a utilização
do biodiesel.
Consulte um Serviço Técnico ou um clube automóvel para obter informações
sobre a existência de postos de abastecimento de combustível biodiesel
(RME).
Também pode perguntar no seu Serviç o Técnico se o veículo está preparado
para a utilização do biodiesel.
Particularidades do RME•
As prestações de um veículo que funcione com biodiesel podem ser um
pouco inferiores.
•
O consumo de combustível de um veículo que funcione com biodiesel
pode ser ligeiramente superior.
•
O biodiesel é resistente às baixas temperaturas, até cerca de -10ºC.
•
Com temperaturas inferiores a -10º C recomendamos que utilize gasóleo
de Inverno.Cuidado!
•
Se for utilizado biodiesel num veículo que não esteja preparado para esse
efeito, pode-se danificar o sistema de alimentação.
•
Se optar pelo biodiesel, utilize ex clusivamente combustível RME de
acordo com a norma DIN E 14.214
•
Se se utilizar biodiesel que não satisf aça a norma, o filtro do combustível
poderá entupir-se.
altea_portugues Seite 208 Freitag, 20. Mai 2005 6:33 18

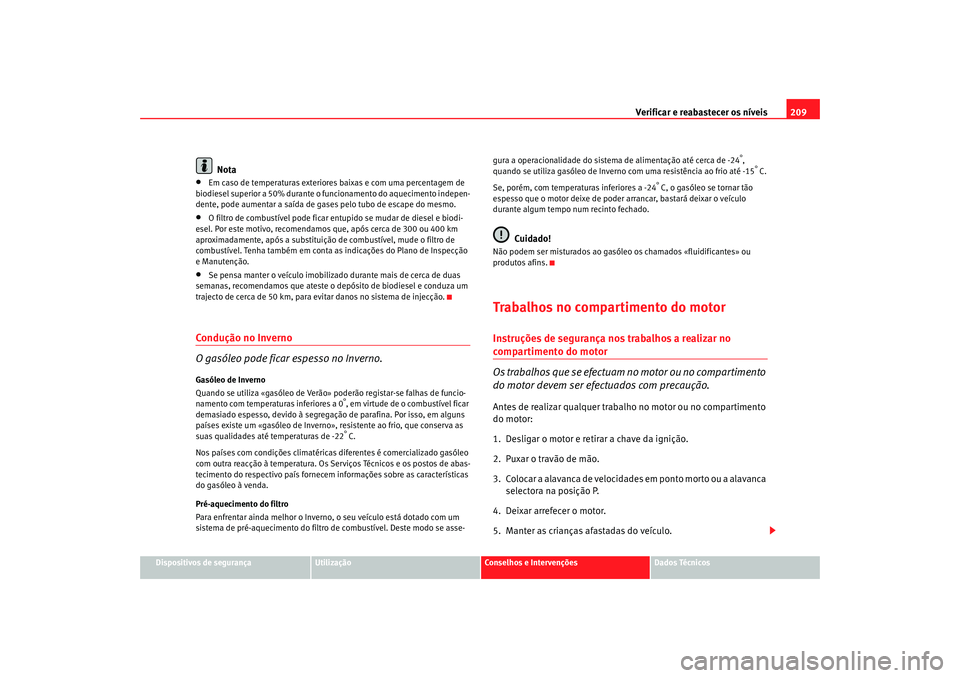

Verificar e reabastecer os níveis 209
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Nota
•
Em caso de temperaturas exteriores baixas e com uma percentagem de
biodiesel superior a 50% durante o funcionamento do aquecimento indepen-
dente, pode aumentar a saída de gases pelo tubo de escape do mesmo.
•
O filtro de combustível pode ficar entupido se mudar de diesel e biodi-
esel. Por este motivo, recomendamos que, após cerca de 300 ou 400 km
aproximadamente, após a substituição de combustível, mude o filtro de
combustível. Tenha também em conta as indicações do Plano de Inspecção
e Manutenção.
•
Se pensa manter o veículo imobilizado durante mais de cerca de duas
semanas, recomendamos que ateste o depósito de biodiesel e conduza um
trajecto de cerca de 50 km, para evitar danos no sistema de injecção.
Condução no Inverno
O gasóleo pode ficar espesso no Inverno.Gasóleo de Inverno
Quando se utiliza «gasóleo de Verão» po derão registar-se falhas de funcio-
namento com temperaturas inferiores a 0
°, em virtude de o combustível ficar
demasiado espesso, devido à segregação de parafina. Por isso, em alguns
países existe um «gasóleo de Inverno», resistente ao frio, que conserva as
suas qualidades até temperaturas de -22°C.
Nos países com condições climatéricas diferentes é comercializado gasóleo
com outra reacção à temperatura. Os Serviços Técnicos e os postos de abas-
tecimento do respectivo país fornecem informações sobre as características
do gasóleo à venda.
Pré-aquecimento do filtro
Para enfrentar ainda melhor o Inverno, o seu veículo está dotado com um
sistema de pré-aquecimento do filtro de combustível. Deste modo se asse- gura a operacionalidade do sistema de alimentação até cerca de -24
°,
quando se utiliza gasóleo de Inverno com uma resistência ao frio até -15
°C.
Se, porém, com temperaturas inferiores a -24
° C, o gasóleo se tornar tão
espesso que o motor deixe de poder arrancar, bastará deixar o veículo
durante algum tempo num recinto fechado.
Cuidado!
Não podem ser misturados ao gasóleo os chamados «fluidificantes» ou
produtos afins.Trabalhos no compartimento do motorInstruções de segurança nos trabalhos a realizar no compartimento do motor
Os trabalhos que se efectuam no motor ou no compartimento
do motor devem ser efectuados com precaução.Antes de realizar qualquer trabalho no motor ou no compartimento
do motor:
1. Desligar o motor e retirar a chave da ignição.
2. Puxar o travão de mão.
3. Colocar a alavanca de velocidades em ponto morto ou a alavanca
selectora na posição P.
4. Deixar arrefecer o motor.
5. Manter as crianças afastadas do veículo.
altea_portugues Seite 209 Freitag, 20. Mai 2005 6:33 18

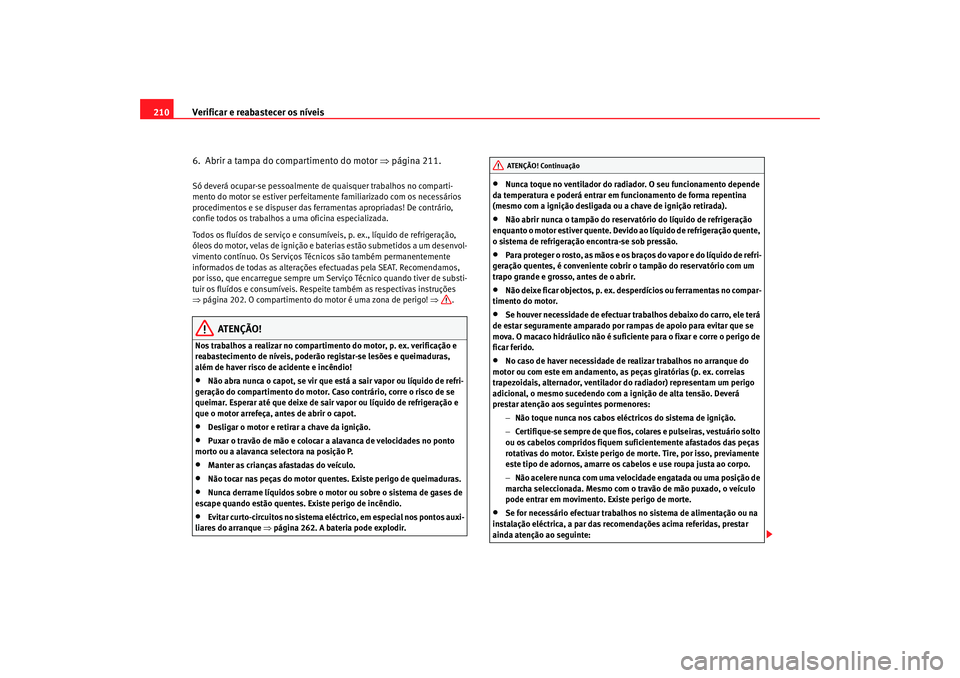

Verificar e reabastecer os níveis
210
6. Abrir a tampa do compartimento do motor ⇒página 211.Só deverá ocupar-se pessoalmente de quaisquer trabalhos no comparti-
mento do motor se estiver perfeitamente familiarizado com os necessários
procedimentos e se dispuser das ferramentas apropriadas! De contrário,
confie todos os trabalhos a uma oficina especializada.
Todos os fluídos de serviço e consumívei s, p. ex., líquido de refrigeração,
óleos do motor, velas de ignição e baterias estão submetidos a um desenvol-
vimento contínuo. Os Serviços Técn icos são também permanentemente
informados de todas as alterações efectuadas pela SEAT. Recomendamos,
por isso, que encarregue sempre um Serviço Técnico quando tiver de substi-
tuir os fluídos e consumíveis. Respeite também as respectivas instruções
⇒ página 202. O compartimento do motor é uma zona de perigo! ⇒.
ATENÇÃO!
Nos trabalhos a realizar no compartimento do motor, p. ex. verificação e
reabastecimento de níveis, poderão registar-se lesões e queimaduras,
além de haver risco de acidente e incêndio!•
Não abra nunca o capot, se vir que está a sair vapor ou líquido de r efri-
geração do compartimento do motor. Ca so contrário, corre o risco de se
queimar. Esperar até que deixe de sair vapor ou líquido de refrigeração e
que o motor arrefeça, antes de abrir o capot.
•
Desligar o motor e retirar a chave da ignição.
•
Puxar o travão de mão e colocar a alavanca de velocidades no ponto
morto ou a alavanca selectora na posição P.
•
Manter as crianças afastadas do veículo.
•
Não tocar nas peças do motor quentes. Existe perigo de queimaduras.
•
Nunca derrame líquidos sobre o motor ou sobre o sistema de gases de
escape quando estão quentes. Existe perigo de incêndio.
•
Evitar curto-circuitos no sistema eléctrico, em especial nos pontos auxi-
liares do arranque ⇒página 262. A bateria pode explodir.
•
Nunca toque no ventilador do radiador. O seu funcionamento depende
da temperatura e poderá entrar em funcionamento de forma repentina
(mesmo com a ignição desligada ou a chave de ignição retirada).
•
Não abrir nunca o tampão do reserv atório do líquido de refrigeração
enquanto o motor estiver quente. Devido ao líquido de refrigeração quente,
o sistema de refrigeração encontra-se sob pressão.
•
Para proteger o rosto, as mãos e os braços do vapor e do líquido de refri-
geração quentes, é conveniente cobrir o tampão do reservatório com um
trapo grande e grosso, antes de o abrir.
•
Não deixe ficar objectos, p. ex. desperdícios ou ferramentas no compar-
timento do motor.
•
Se houver necessidade de efectuar trabalhos debaixo do carro, ele terá
de estar seguramente amparado por rampas de apoio para evitar que se
mova. O macaco hidráulico não é suficiente para o fixar e corre o perigo de
ficar ferido.
•
No caso de haver necessidade de realizar trabalhos no arranque do
motor ou com este em andamento, as peças giratórias (p. ex. correias
trapezoidais, alternador, ventilador do radiador) representam um perigo
adicional, o mesmo sucedendo com a ignição de alta tensão. Deverá
prestar atenção aos seguintes pormenores:
−Não toque nunca nos cabos eléctricos do sistema de ignição.
− Certifique-se sempre de que fios, colares e pulseiras, vestuário solto
ou os cabelos compridos fiquem suficientemente afastados das peças
rotativas do motor. Existe perigo de morte. Tire, por isso, previamente
este tipo de adornos, amarre os cabelos e use roupa justa ao corpo.
− Não acelere nunca com uma velocidade engatada ou uma posição de
marcha seleccionada. Mesmo com o travão de mão puxado, o veículo
pode entrar em movimento. Existe perigo de morte.
•
Se for necessário efectuar trabalhos no sistema de alimentação ou na
instalação eléctrica, a par das recomendações acima referidas, prestar
ainda atenção ao seguinte:AT ENÇÃO! Continua ção
altea_portugues Seite 210 Freitag, 20. Mai 2005 6:33 18

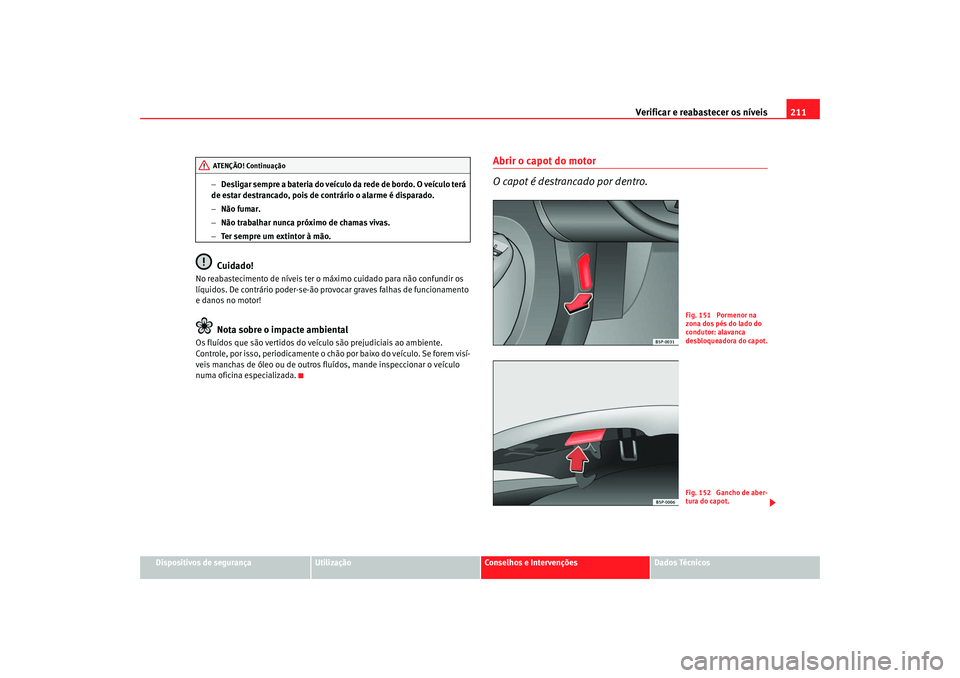

Verificar e reabastecer os níveis 211
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
−
Desligar sempre a bateria do veículo da rede de bordo. O veículo terá
de estar destrancado, pois de contrário o alarme é disparado.
− Não fumar.
− Não trabalhar nunca próximo de chamas vivas.
− Ter sempre um extintor à mão.
Cuidado!
No reabastecimento de níveis ter o má ximo cuidado para não confundir os
líquidos. De contrário poder-se-ão provocar graves falhas de funcionamento
e danos no motor!
Nota sobre o impacte ambiental
Os fluídos que são vertidos do veíc ulo são prejudiciais ao ambiente.
Controle, por isso, periodicamente o chão por baixo do veículo. Se forem visí-
veis manchas de óleo ou de outros fluídos, mande inspeccionar o veículo
numa oficina especializada.
Abrir o capot do motor
O capot é destrancado por dentro.
AT ENÇÃO! Continua ção
Fig. 151 Pormenor na
zona dos pés do lado do
condutor: alavanca
desbloqueadora do capot.Fig. 152 Gancho de aber-
tura do capot.
altea_portugues Seite 211 Freitag, 20. Mai 2005 6:33 18

Verificar e reabastecer os níveis
212

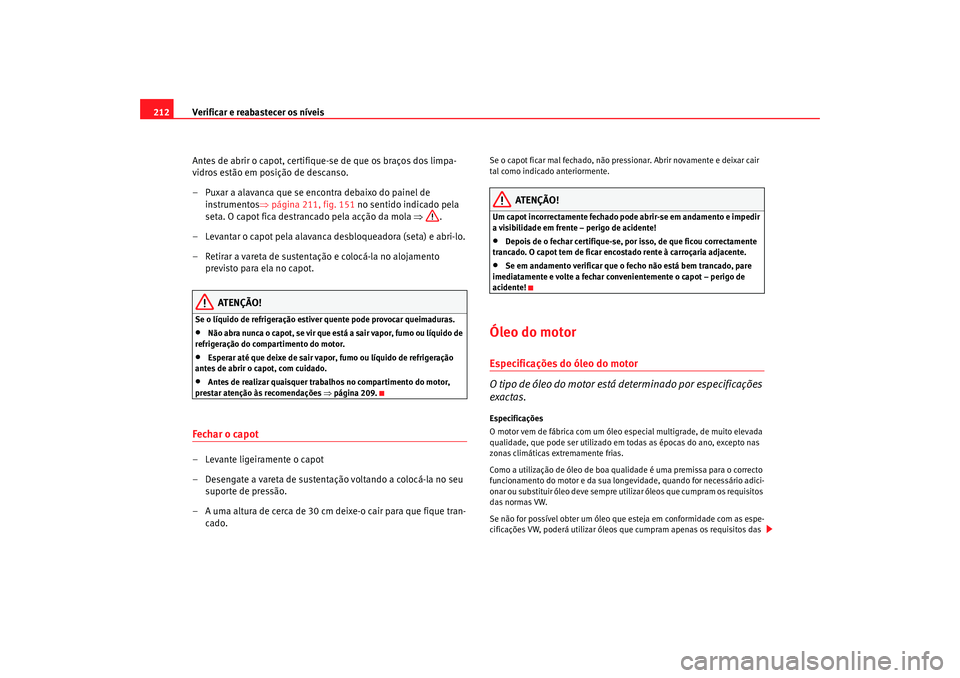

Antes de abrir o capot, certifique-se de que os braços dos limpa-
vidros estão em posição de descanso.
– Puxar a alavanca que se encontra debaixo do painel de instrumentos ⇒página 211, fig. 151 no sentido indicado pela
seta. O capot fica destrancado pela acção da mola ⇒.
– Levantar o capot pela alavanca desbloqueadora (seta) e abri-lo.
– Retirar a vareta de sustentação e colocá-la no alojamento previsto para ela no capot.
ATENÇÃO!
Se o líquido de refrigeração estiver quente pode provocar queimaduras.•
Não abra nunca o capot, se vir que está a sair vapor, fumo ou líquido de
refrigeração do compartimento do motor.
•
Esperar até que deixe de sair vapor, fumo ou líquido de refrigeração
antes de abrir o capot, com cuidado.
•
Antes de realizar quaisquer trabalhos no compartimento do motor ,
prestar atenção às recomendações ⇒ página 209.
Fechar o capot– Levante ligeiramente o capot
– Desengate a vareta de sustentação voltando a colocá-la no seu
suporte de pressão.
– A uma altura de cerca de 30 cm deixe-o cair para que fique tran- cado.
Se o capot ficar mal fechado, não press ionar. Abrir novamente e deixar cair
tal como indicado anteriormente.
ATENÇÃO!
Um capot incorrectamente fechado pode abrir-se em andamento e impedir
a visibilidade em frente – perigo de acidente!•
Depois de o fechar certifique-se, por isso, de que ficou correctamente
trancado. O capot tem de ficar encostado rente à carroçaria adjacente.
•
Se em andamento verificar que o fecho não está bem trancado, pare
imediatamente e volte a fechar convenientemente o capot – perigo de
acidente!
Óleo do motorEspecificações do óleo do motor
O tipo de óleo do motor está determinado por especificações
exactas.Especificações
O motor vem de fábrica com um óleo especial multigrade, de muito elevada
qualidade, que pode ser utilizado em todas as épocas do ano, excepto nas
zonas climáticas extremamente frias.
Como a utilização de óleo de boa qualidade é uma premissa para o correcto
funcionamento do motor e da sua longevidade, quando for necessário adici-
onar ou substituir óleo deve sempre ut ilizar óleos que cumpram os requisitos
das normas VW.
Se não for possível obter um óleo que esteja em conformidade com as espe-
cificações VW, poderá utilizar óleos que cumpram apenas os requisitos das
altea_portugues Seite 212 Freitag, 20. Mai 2005 6:33 18

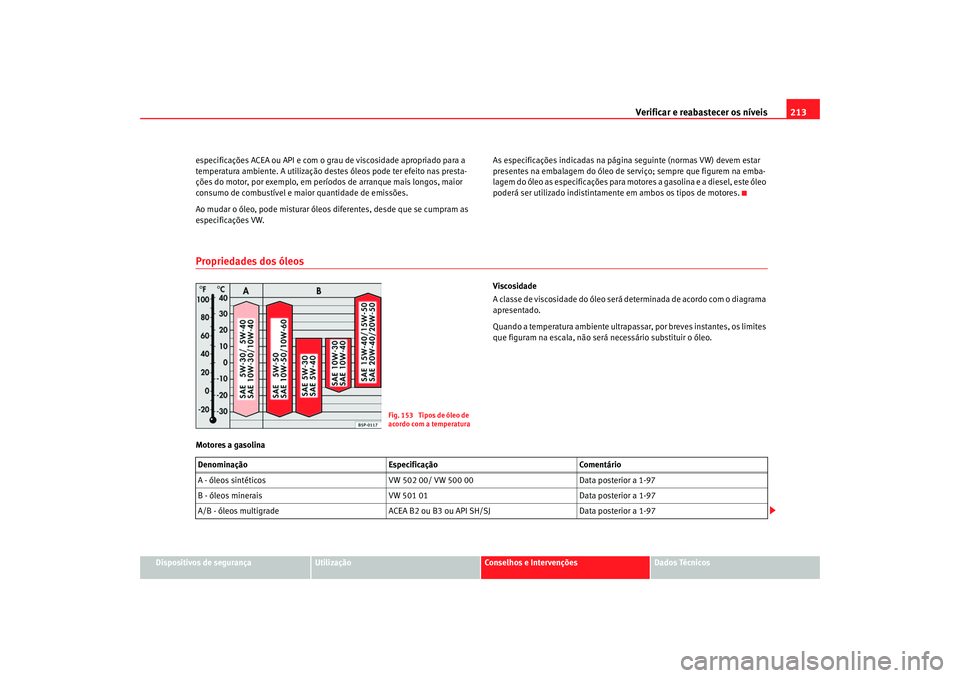

Verificar e reabastecer os níveis 213
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
especificações ACEA ou API e com o grau
de viscosidade apropriado para a
temperatura ambiente. A utilização destes óleos pode ter efeito nas presta-
ções do motor, por exemplo, em períodos de arranque mais longos, maior
consumo de combustível e maior quantidade de emissões.
Ao mudar o óleo, pode misturar óleos diferentes, desde que se cumpr am as
especificações VW. As especificações indicadas na página seguinte (normas VW) devem estar
presentes na embalagem do óleo de se
rviço; sempre que figurem na emba-
lagem do óleo as especificações para motores a gasolina e a diesel, este óleo
poderá ser utilizado indistintament e em ambos os tipos de motores.
Propriedades dos óleos
Viscosidade
A classe de viscosidade do óleo será determinada de acordo com o diagrama
apresentado.
Quando a temperatura ambiente ultrapassar, por breves instantes, os limites
que figuram na escala, não será necessário substituir o óleo.
Motores a gasolina
Fig. 153 Tipos de óleo de
acordo com a temperatura
Denominação EspecificaçãoComentário
A - óleos sintéticos VW 502 00/ VW 500 00Data posterior a 1-97
B - óleos minerais VW 501 01Data posterior a 1-97
A/B - óleos multigrade ACEA B2 ou B3 ou API SH/SJData posterior a 1-97
altea_portugues Seite 213 Freitag, 20. Mai 2005 6:33 18

Verificar e reabastecer os níveis

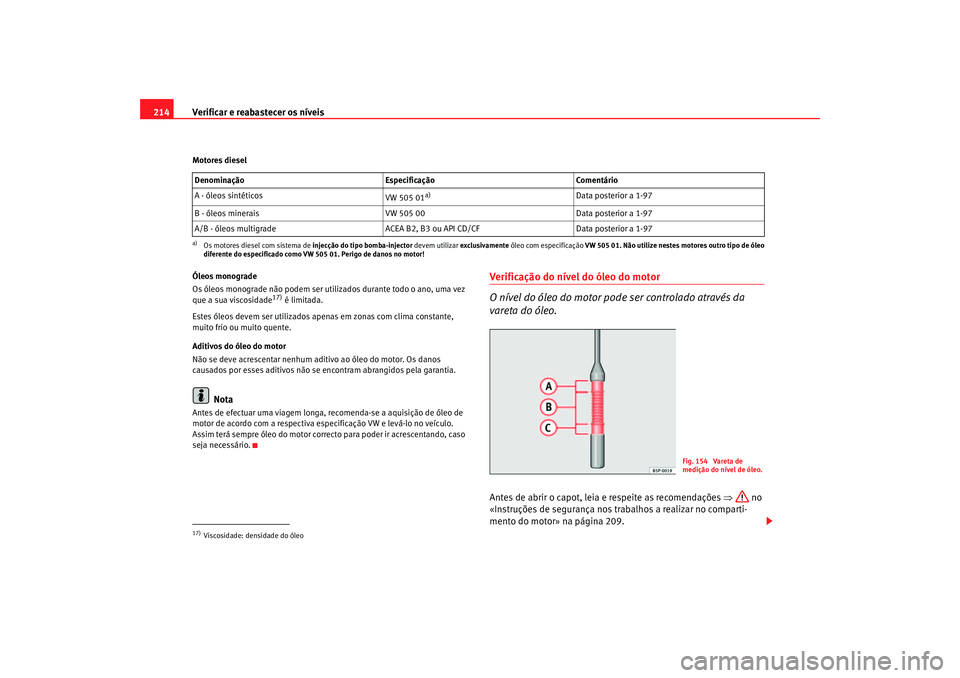

214Motores diesel
Óleos monograde
Os óleos monograde não podem ser util izados durante todo o ano, uma vez
que a sua viscosidade
17) é limitada.
Estes óleos devem ser utilizados apenas em zonas com clima constante,
muito frio ou muito quente.
Aditivos do óleo do motor
Não se deve acrescentar nenhum aditivo ao óleo do motor. Os danos
causados por esses aditivos não se encontram abrangidos pela garantia.
Nota
Antes de efectuar uma viagem longa, recomenda-se a aquisição de óleo de
motor de acordo com a respectiva espec ificação VW e levá-lo no veículo.
Assim terá sempre óleo do motor correcto para poder ir acrescentando, caso
seja necessário.
Verificação do nível do óleo do motor
O nível do óleo do motor pode ser controlado através da
vareta do óleo.Antes de abrir o capot, leia e respeite as recomendações ⇒ no
«Instruções de segurança nos trabalhos a realizar no comparti-
mento do motor» na página 209.
Denominação Especificação Comentário
A - óleos sintéticos VW 505 01
a)
a)Os motores diesel com sistema de injecção do tipo bomba-injector devem utilizar exclu sivamente óleo com esp ecificação VW 505 01. Não utilize nestes mo tores out ro tipo de óleo
diferente do especificado como VW 505 01. Perigo de danos no motor!
Data posterior a 1-97
B - óleos minerais VW 505 00Data posterior a 1-97
A/B - óleos multigrade ACEA B2, B3 ou API CD/CFData posterior a 1-97
17)Viscosidade: densidade do óleo
Fig. 154 Vareta de
medição do nível de óleo.
altea_portugues Seite 214 Freitag, 20. Mai 2005 6:33 18
