2005 Seat Altea Betriebsanleitung (in German)

Prüfen und Nachfüllen207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

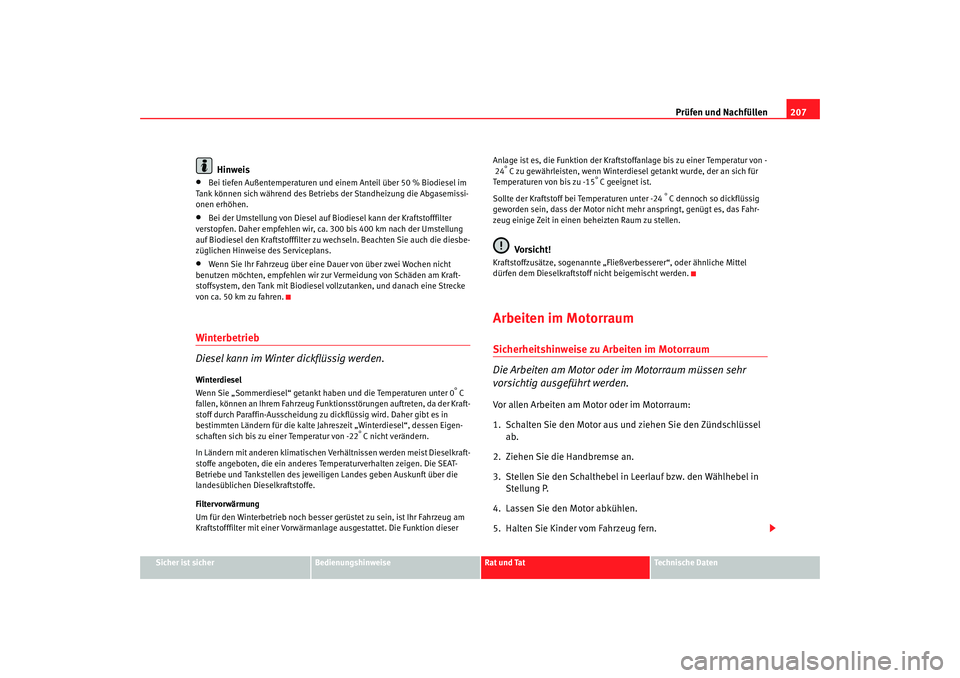

Hinweis
•
Bei tiefen Außentemperaturen und ei nem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.
•
Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Serviceplans.
•
Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zu r Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vo llzutanken, und danach eine Strecke
von ca. 50 km zu fahren.
Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Wenn Sie „Sommerdiesel“ getankt haben und die Temperaturen unter 0
°C
fallen, können an Ihrem Fahrzeug Funkti onsstörungen auftreten, da der Kraft-
stoff durch Paraffin-Ausscheidung zu dickflüssig wird. Daher gibt es in
bestimmten Ländern für die kalte Jahreszeit „Winterdiesel“, dessen Eigen-
schaften sich bis zu einer Temperatur von -22
°C nicht verändern.
In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen des jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Die Funktion dieser Anlage ist es, die Funktion der Kraftstoffanlage bis zu einer Temperatur von -
24
°C zu gewährleisten, wenn Winterdiesel getankt wurde, der an sich für
Temperaturen von bis zu -15
°C geeignet ist.
Sollte der Kraftstoff bei Temperaturen unter -24
° C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vorsicht!
Kraftstoffzusätze, sogenannte „Fließv erbesserer“, oder ähnliche Mittel
dürfen dem Dieselkraftstoff nicht beigemischt werden.Arbeiten im MotorraumSicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor allen Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
altea_aleman Seite 207 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen
208

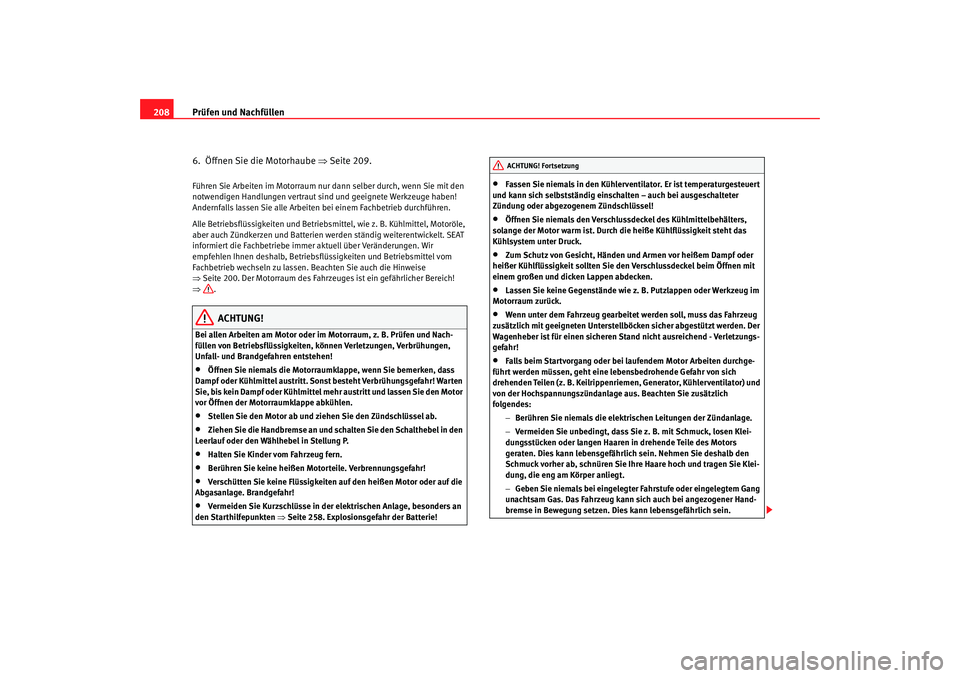

6. Öffnen Sie die Motorhaube ⇒ Seite 209.Führen Sie Arbeiten im Motorraum nu r dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z. B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien werden ständig weiterentwickelt. SEAT
informiert die Fachbetr iebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsfl üssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒ Seite 200. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z. B. Prüfen und Nach-
füllen von Betriebsflüssigkeiten, können Verletzungen, Verbrühungen,
Unfall- und Brandgefahren entstehen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.
•
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
•
Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.
•
Halten Sie Kinder vom Fahrzeug fern.
•
Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!
•
Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!
•
Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒ Seite 258. Explosionsgefahr der Batterie!
•
Fassen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!
•
Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.
•
Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.
•
Lassen Sie keine Gegenstände wie z. B. Putzlappen oder Werkzeug im
Motorraum zurück.
•
Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der
Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!
•
Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z. B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich
folgendes:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z. B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie desh alb den
Schmuck vorher ab, schnüren Sie Ihre Haare hoch und tragen Sie Klei-
dung, die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.ACHTUNG! Fortsetzung
altea_aleman Seite 208 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

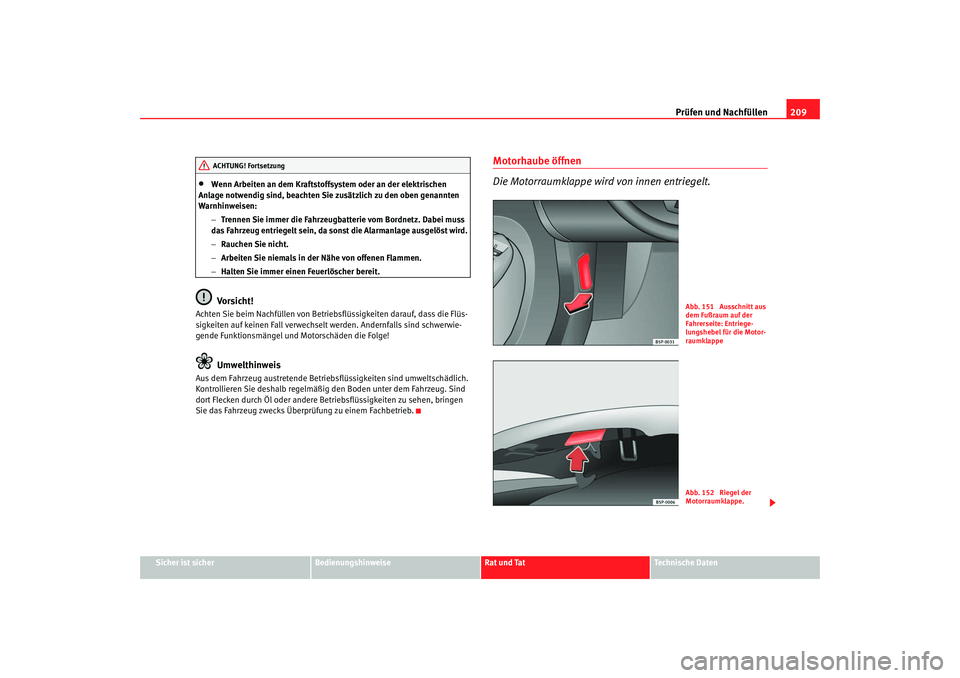

Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da so nst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vorsicht!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort Flecken durch Öl oder andere Betriebsflüssigkeiten zu sehen, bringen
Sie das Fahrzeug zwecks Überprüfung zu einem Fachbetrieb.
Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
ACHTUNG! Fortsetzung
Abb. 151 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappeAbb. 152 Riegel der
Motorraumklappe.
altea_aleman Seite 209 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen
210

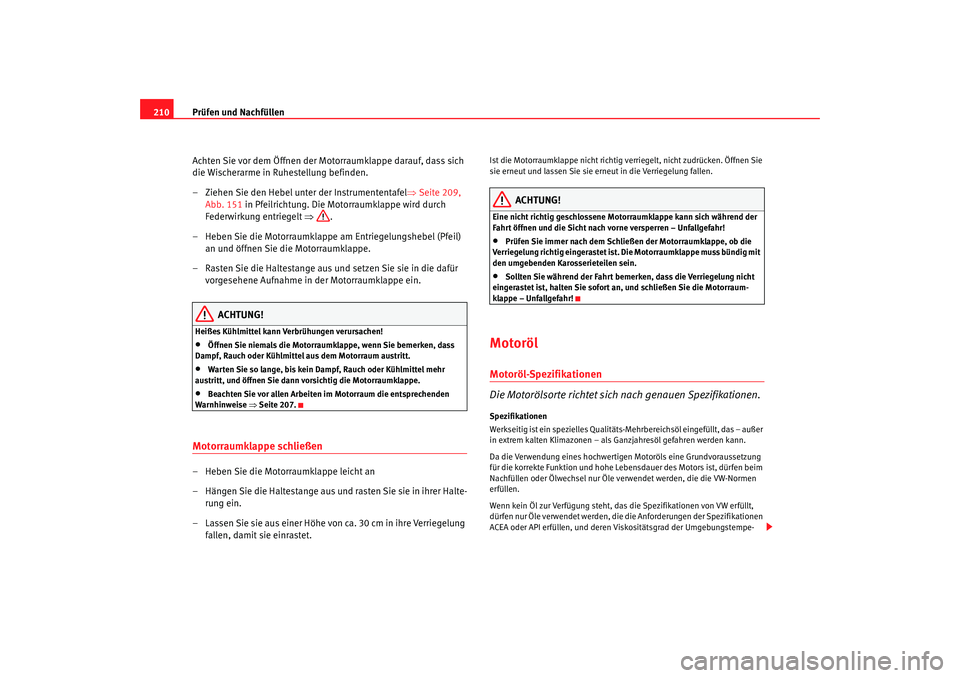

Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unter der Instrumententafel ⇒Seite 209,
Abb. 151 in Pfeilrichtung. Die Motorraumklappe wird durch
Federwirkung entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
•
Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 207.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.
Ist die Motorraumklappe nicht richtig ve rriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•
Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•
Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebensdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
altea_aleman Seite 210 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z. B. längere Startph
asen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden. Die auf der nächsten Seite angege
benen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
Ölmerkmale
Viskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Benzinmotoren
Abb. 153 Öltypen nach
Temperaturbereichen
Bezeichnung SpezifikationAnmerkungen
A - Synthetiköle VW 502 00/ VW 500 00Datum nach 1-97
B - Mineralöle VW 501 01Datum nach 1-97
A/B - Mehrbereichsöle ACEA B2 oder B3 oder API SH/SJDatum nach 1-97
altea_aleman Seite 211 Donnerstag, 19. Mai 2005 12:58 12

Prüfen und Nachfüllen

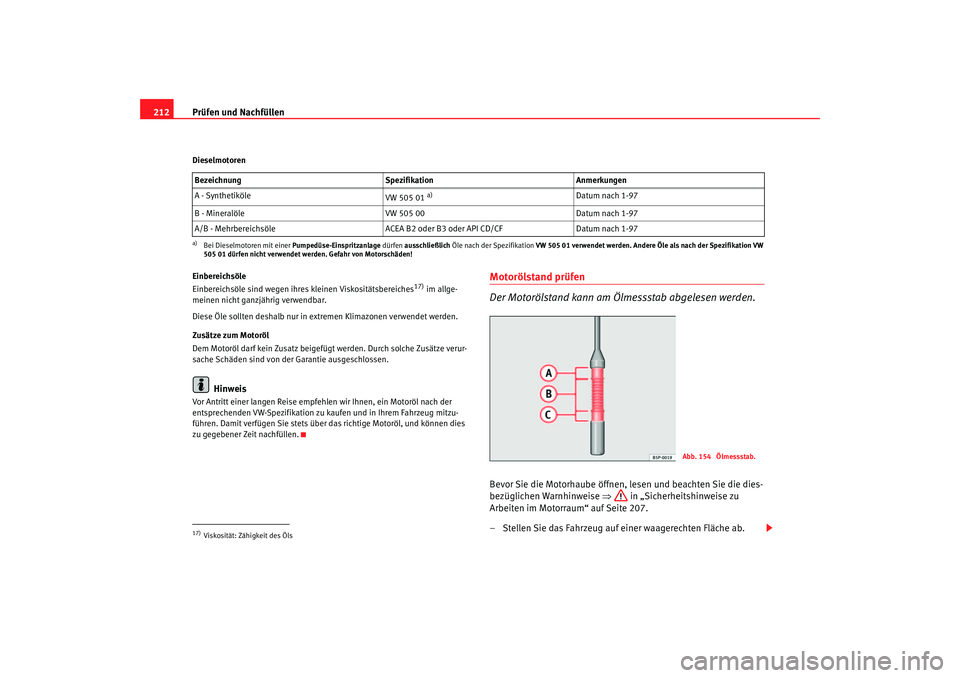

212Dieselmotoren
Einbereichsöle
Einbereichsöle sind wegen ihre s kleinen Viskositätsbereiches
17) im allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze verur-
sache Schäden sind von der Garantie ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl, und können dies
zu gegebener Zeit nachfüllen.
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 207.
– Stellen Sie das Fahrzeug auf einer waagerechten Fläche ab.
Bezeichnung Spezifikation Anmerkungen
A - Synthetiköle VW 505 01
a)
a)Bei Dieselmoto r
en mit einer P
umpedüse-Ein s
prit z
anlage dürf
en ausschließli c
h Ö le nach der Spe zifikation VW 505 01 ve rwendet werden. Andere Öle als nach der Spe zifikation VW
505 01 dürfen nicht verwendet werden. Gefahr von Motorschäden!
Datum nach 1-97
B - Mineralöle VW 505 00 Datum nach 1-97
A/B - Mehrbereichsöle ACEA B2 oder B3 oder API CD/CFDatum nach 1-97
17)Viskosität: Zähigkeit des Öls
Abb. 154 Ölmessstab.
altea_aleman Seite 212 Donnerstag, 19. Mai 2005 12:58 12

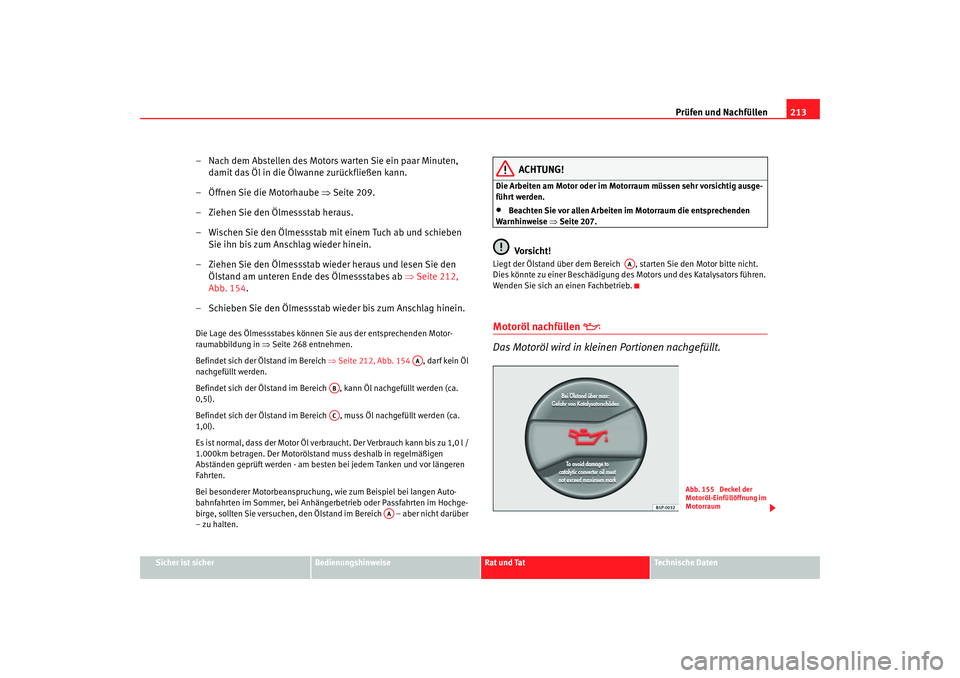

Prüfen und Nachfüllen213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Nach dem Abstellen des Motors warten Sie ein paar Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
– Öffnen Sie die Motorhaube ⇒Seite 209.
– Ziehen Sie den Ölmessstab heraus.
– Wischen Sie den Ölmessstab mit einem Tuch ab und schieben Sie ihn bis zum Anschlag wieder hinein.
– Ziehen Sie den Ölmessstab wieder heraus und lesen Sie den Ölstand am unteren Ende des Ölmessstabes ab ⇒Seite 212,
Abb. 154 .
– Schieben Sie den Ölmessstab wieder bis zum Anschlag hinein.Die Lage des Ölmessstabes können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 268 entnehmen.
Befindet sich der Ölstand im Bereich ⇒Seite 212, Abb. 154 , darf kein Öl
nachgefüllt werden.
Befindet sich der Ölstand im Bereich , kann Öl nachgefüllt werden (ca.
0,5l).
Befindet sich der Ölstand im Bereic h , muss Öl nachgefüllt werden (ca.
1,0l).
Es ist normal, dass der Motor Öl verbraucht. Der Verbrauch kann bis zu 1,0 l /
1.000km betragen. Der Motorölstand muss deshalb in regelmäßigen
Abständen geprüft werden - am besten bei jedem Tanken und vor längeren
Fahrten.
Bei besonderer Motorbeanspruchung, wie zum Beispiel bei langen Auto-
bahnfahrten im Sommer, bei Anhängerbetrieb oder Passfahrten im Hochge-
birge, sollten Sie versuchen, den Ölst and im Bereich – aber nicht darüber
– zu halten.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 207.Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
AA
ABAC
AA
AA
Abb. 155 Deckel der
Motoröl-Einfüllöffnung im
Motorraum
altea_aleman Seite 213 Donnerstag, 19. Mai 2005 12:58 12

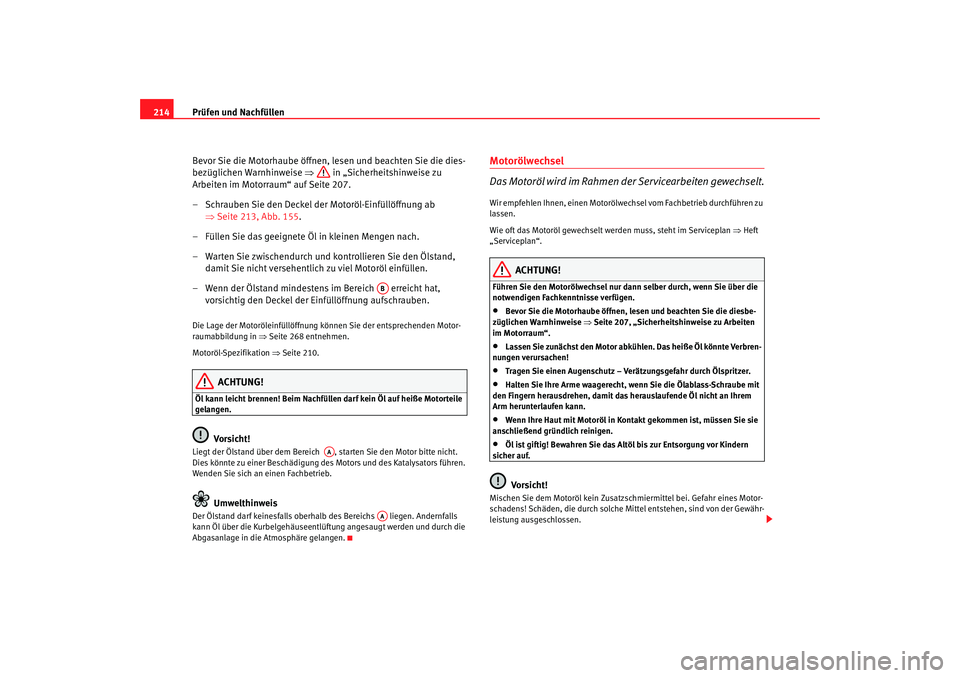

Prüfen und Nachfüllen
214
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 207.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Seite 213, Abb. 155 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand, damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens im Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 268 entnehmen.
Motoröl-Spezifikation ⇒Seite 210.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwec hsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Serviceplan ⇒Heft
„Serviceplan“.
ACHTUNG!
Führen Sie den Motorölwechsel nur d ann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 207, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abküh len. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzsc hmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
AB
AA
AA
altea_aleman Seite 214 Donnerstag, 19. Mai 2005 12:58 12
