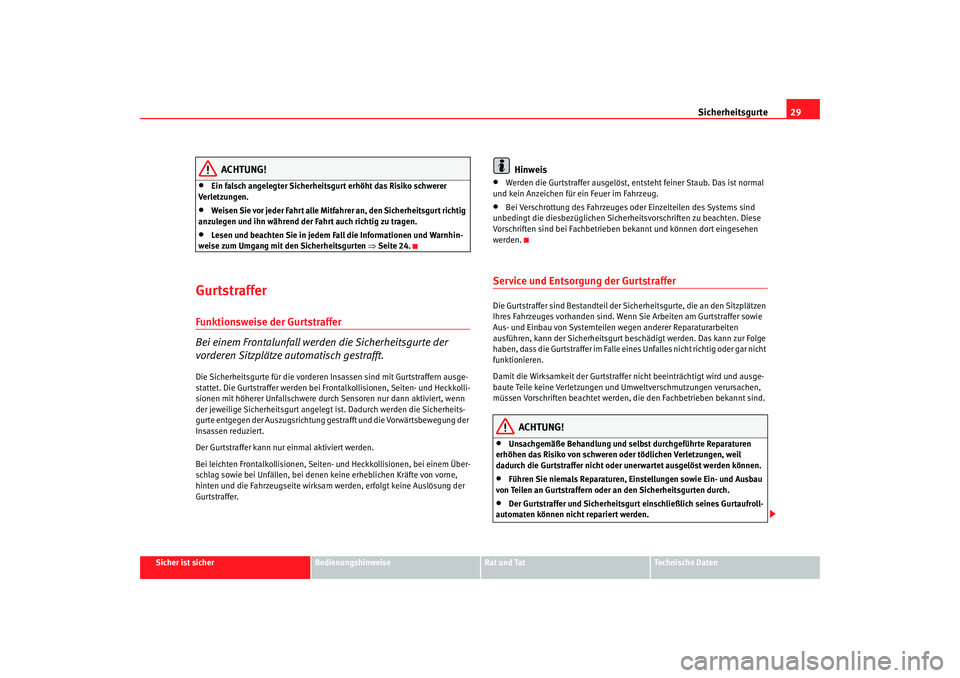

Sicherheitsgurte29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Ein falsch angelegter Sicherheitsgurt erhöht das Risiko schwerer
Verletzungen.
•
Weisen Sie vor jeder Fahrt alle Mitfahrer an, den Sicherheitsgurt richtig
anzulegen und ihn während der Fahrt auch richtig zu tragen.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Sicherheitsgurten ⇒Seite 24.
GurtstrafferFunktionsweise der Gurtstraffer
Bei einem Frontalunfall werden die Sicherheitsgurte der
vorderen Sitzplätze automatisch gestrafft.Die Sicherheitsgurte für die vorderen Insassen sind mit Gurtstraffern ausge-
stattet. Die Gurtstraffer werden bei Frontalkollisionen, Seiten- und Heckkolli-
sionen mit höherer Unfallschwere durch Sensoren nur dann aktiviert, wenn
der jeweilige Sicherheitsgurt angelegt ist. Dadurch werden die Sicherheits-
gurte entgegen der Auszugsrichtung gestrafft und die Vorwärtsbewegung der
Insassen reduziert.
Der Gurtstraffer kann nur einmal aktiviert werden.
Bei leichten Frontalkollisionen, Seiten- und Heckkollisionen, bei einem Über-
schlag sowie bei Unfällen, bei denen keine erheblichen Kräfte von vorne,
hinten und die Fahrzeugseite wirksam werden, erfolgt keine Auslösung der
Gurtstraffer.
Hinweis
•
Werden die Gurtstraffer ausgelöst, ents teht feiner Staub. Das ist normal
und kein Anzeichen für ein Feuer im Fahrzeug.
•
Bei Verschrottung des Fahrzeuges oder Einzelteilen des Systems sind
unbedingt die diesbezüglichen Sicherheitsvorschriften zu beachten. Diese
Vorschriften sind bei Fachbetrieben bekannt und können dort eingesehen
werden.
Service und Entsorgung der GurtstrafferDie Gurtstraffer sind Bestandteil der Sicherheitsgurte, die an den Sitzplätzen
Ihres Fahrzeuges vorhanden sind. Wenn Sie Arbeiten am Gurtstraffer sowie
Aus- und Einbau von Systemteilen wegen anderer Reparaturarbeiten
ausführen, kann der Sicherheitsgurt b eschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines Unfalles nicht richtig oder gar nicht
funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht beeinträchtigt wird und ausge-
baute Teile keine Verletzungen und Umweltverschmutzungen verursachen,
müssen Vorschriften beachtet werden, die den Fachbetrieben bekannt sind.
ACHTUNG!
•
Unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Gurtstraffer nicht oder unerwartet ausgelöst werden können.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen an Gurtstraffern oder an den Sicherheitsgurten durch.
•
Der Gurtstraffer und Sicherheitsgurt einschließlich seines Gurtaufroll-
automaten können nicht repariert werden.
altea_aleman Seite 29 Donnerstag, 19. Mai 2005 12:58 12

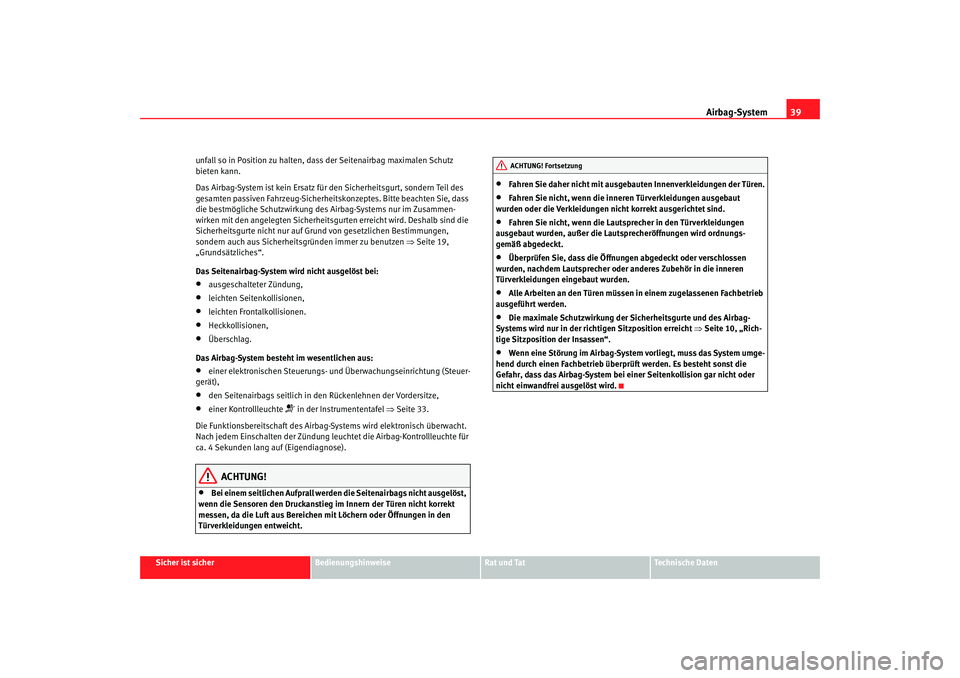

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
unfall so in Position zu halten, dass der Seitenairbag maximalen Schutz
bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen
⇒Seite 19,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
leichten Frontalkollisionen.
•
Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Seitenairbags seitlich in den Rückenlehnen der Vordersitze,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 33.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt
messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.
•
Fahren Sie daher nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden, außer die Lautsprecheröffnungen wird ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.ACHTUNG! Fortsetzung
altea_aleman Seite 39 Donnerstag, 19. Mai 2005 12:58 12

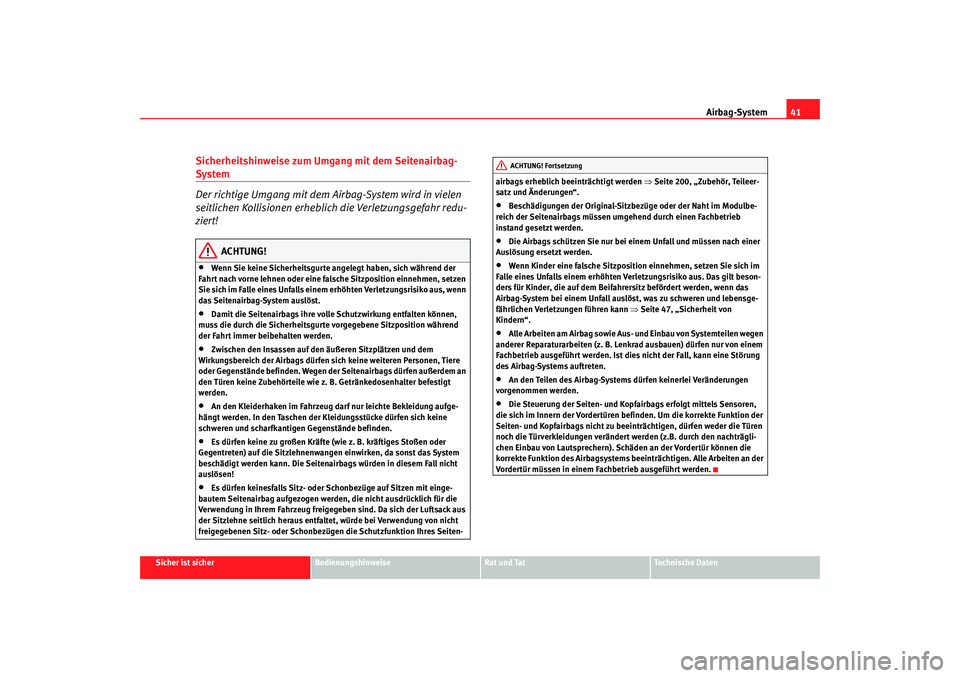

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Der richtige Umgang mit dem Airbag-System wird in vielen
seitlichen Kollisionen erheblich die Verletzungsgefahr redu-
ziert!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen
Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn
das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Zwischen den Insassen auf den äußeren Sitzplätzen und dem
Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem an
den Türen keine Zubehörteile wie z. B. Getränkedosenhalter befestigt
werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
Es dürfen keine zu großen Kräfte (wie z. B. kräftiges Stoßen oder
Gegentreten) auf die Sitzlehnenwangen einwirken, da sonst das System
beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus
der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht
freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres Seiten- airbags erheblich beeinträchtigt werden
⇒Seite 200, „Zubehör, Teileer-
satz und Änderungen“.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒ Seite 47, „Sicherheit von
Kindern“.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) dürfen nur von einem
Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störu ng
des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Tür en
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_aleman Seite 41 Donnerstag, 19. Mai 2005 12:58 12

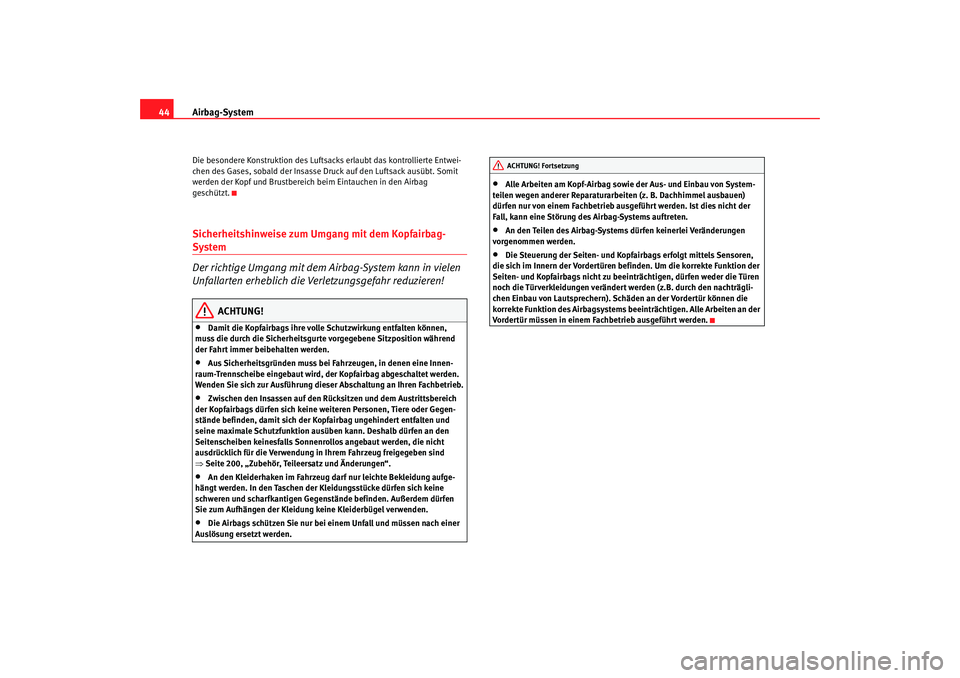

Airbag-System
44Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann in vielen
Unfallarten erheblich die Verletzungsgefahr reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dies er Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind
⇒ Seite 200, „Zubehör, Teileersatz und Änderungen“.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegen stände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopf-Airbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z. B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Tü ren
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_aleman Seite 44 Donnerstag, 19. Mai 2005 12:58 12

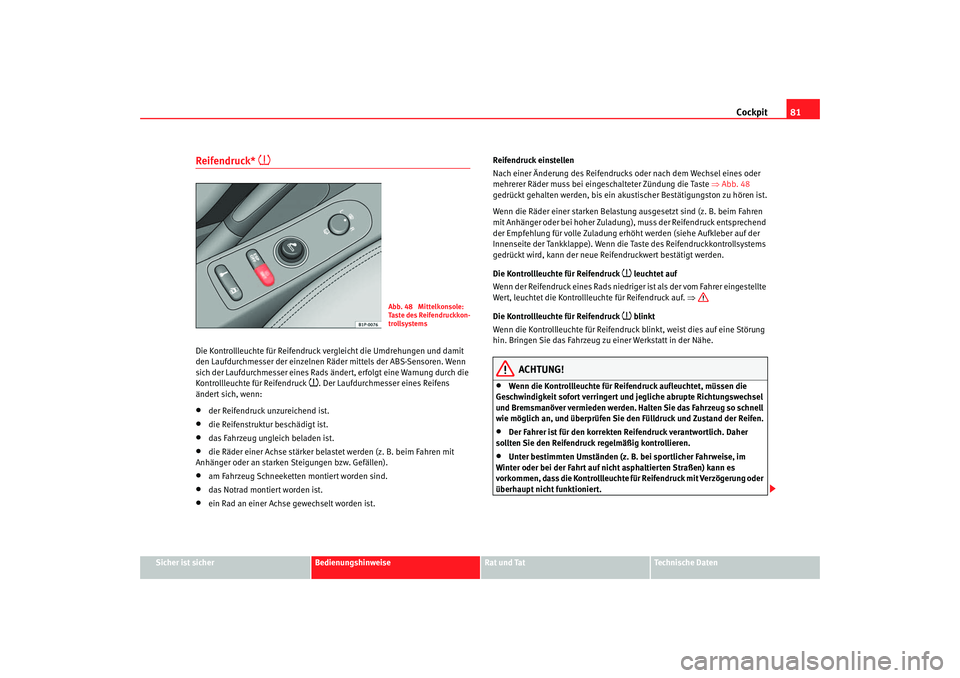

Cockpit81
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Reifendruck*

Die Kontrollleuchte für Reifendruck vergleicht die Umdrehungen und damit
den Laufdurchmesser der einzelnen Rä der mittels der ABS-Sensoren. Wenn
sich der Laufdurchmesser eines Rads ändert, erfolgt eine Warnung durch die
Kontrollleuchte für Reifendruck
. Der Laufdurchmesser eines Reifens
ändert sich, wenn:
•
der Reifendruck unzureichend ist.
•
die Reifenstruktur beschädigt ist.
•
das Fahrzeug ungleich beladen ist.
•
die Räder einer Achse st ärker belastet werden (z. B. beim Fahren mit
Anhänger oder an starken Steigungen bzw. Gefällen).
•
am Fahrzeug Schneeketten montiert worden sind.
•
das Notrad montiert worden ist.
•
ein Rad an einer Achse gewechselt worden ist. Reifendruck einstellen
Nach einer Änderung des Reifendrucks oder nach dem Wechsel eines oder
mehrerer Räder muss bei eing
eschalteter Zündung die Taste ⇒Abb. 48
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist.
Wenn die Räder einer starken Belastung ausgesetzt sind (z. B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifendruck entsprechend
der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber auf der
Innenseite der Tankklappe). Wenn die Taste des Reifendruckkontrollsystems
gedrückt wird, kann der neue Reifendruckwert bestätigt werden.
Die Kontrollleuchte für Reifendruck
 leuchtet auf
Wenn der Reifendruck eines Rads niedrige r ist als der vom Fahrer eingestellte
Wert, leuchtet die Kontrollleuchte für Reifendruck auf. ⇒
Die Kontrollleuchte für Reifendruck  blinkt
Wenn die Kontrollleuchte für Reifendruck blinkt, weist dies auf eine Störung
hin. Bringen Sie das Fahrzeug zu einer Werkstatt in der Nähe.
ACHTUNG!
•
Wenn die Kontrollleuchte für Reifendruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswechsel
und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so schnell
wie möglich an, und überprüfen Sie den Fülldruck und Zustand der Reifen.
•
Der Fahrer ist für den korrekten Reifendruck verantwortlich. Daher
sollten Sie den Reifendruck regelmäßig kontrollieren.
•
Unter bestimmten Umständen (z. B. bei sportlicher Fahrweise, im
Winter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es
vorkommen, dass die Kontrollleuchte für Reifendruck mit Verzögerung oder
überhaupt nicht funktioniert.
Abb. 48 Mittelkonsole:
Taste des Reifendruckkon-
trollsystems
altea_aleman Seite 81 Donnerstag, 19. Mai 2005 12:58 12

Auf und zu
94Bei Abschaltung der „Safesicherung“ wird auch der Innenraumvolumen-
sensor der Alarmanlage ausgeschaltet.
Bei ausgeschalteter „Safesicherung“ sind die Türen durch das einfache
Verriegelungssystem verriegelt, d. h., sie können von innen aber nicht von
außen geöffnet werden.
Unbeabsichtigte Abschaltung
Der Ablauf zur Abschaltung der „Safesicherung“ kann auch unbeabsichtigt
ausgeführt werden (wenn man z. B. einmal die Verriegelungstaste zum
Verriegeln des Fahrzeugs betätigt und da s Fahrzeug verriegelt wird, und man
dann nicht sicher ist, ob das Fahrzeug verriegelt wurde, weshalb man inner-
halb von 2 Sekunden erneut die Verriegelungstaste betätigt, wodurch dann
die „Safesicherung“ abgeschaltet wird).
Abschaltung beim Öffnen
Für die Abschaltung beim Öffnen siehe „Selektive Entriegelung*“
Zustand der „Safesicherung“
In der linken Vordertür befindet sich eine Kontrollleuchte, die von außen
durch die Fensterscheibe sichtbar ist, und die den Zustand der „Safe siche-
rung“ anzeigt.
Eine eingeschaltete „Safesicherung“ erkennen Sie am Aufblinken der
Kontrollleuchte. Diese Kontrollleuchte blinkt bei allen Fahrzeugen mit oder
ohne Alarmanlage, bis das Fahrzeug entriegelt wird.
Eine ausgeschaltete „Safesicherung“ erkennen Sie daran, dass die Kontroll-
leuchte ungefähr sieben Mal aufblinkt und dann erlischt. Bei einem Fahrzeug
ohne Alarmanlage bleibt die Kontrollleuchte aus. Bei einem Fahrzeug mit
Alarmanlage blinkt die Kontrollleuchte nach Ablauf von ca. 28 Sekunden
nach dem Erlöschen wieder auf, bis das Fahrzeug entriegelt wird.
Denken Sie daran:
Eingeschaltete Safesicherung mit bzw. ohne Alarmanlage: die Kontroll-
leuchte blinkt kontinuierlich. Ausgeschaltete Safesicherung ohne Alarmanlage:
die Kontrollleuchte blinkt
ca. 7 Mal auf und erlischt dann.
Ausgeschaltete Safesicherung mit Alarmanlage: die Kontrollleuchte blinkt
ca. 7 Mal auf, erlischt, und blinkt nach ca. 28 Sekunden wieder auf.
ACHTUNG!
Bei eingeschalteter „Safesicherung“ darf sich niemand im Fahrzeug
aufhalten, da sich die Türen weder von innen noch von außen öffnen
lassen, wodurch eine Hilfe von außen erschwert ist. Dies kann lebensge-
fährlich sein. Eingeschlossene Personen könnten in einem Notfall nicht aus
dem Fahrzeug gelangen.Selektive Entriegelung*
Dieses System ermöglicht das Entriegeln nur der Fahrtür oder
des gesamten Fahrzeugs.Entriegelung der Fahrertür
Die Entriegelung der Fahrertür erfolgt durch eine einfache Entriegelung
(einmalige Betätigung). Sie kann mit de m Schlüssel oder mit der Funkfernbe-
dienung durchgeführt werden.
Mit dem Schlüssel: drehen Sie den Schlüssel im Türschloss einmal in Rich-
tung Entriegeln. Die „Safesicherung“ der Fahrertür wird aufgehoben und die
Tür entriegelt, und kann dann geöffnet werden. Nach dem Öffnen der Fahr-
ertür verfügt man über 15 Sekunden um den Zündkontakt einzuschalten.
Dabei wird dann die „Safesicherung“ der anderen Türen aufgehoben und die
Kontrollleuchte erlischt. Bei Fahrzeugen mit Alarmanlage wird diese ausge-
schaltet.
Mit der Funkfernbedienung: betätigen Sie einmal die Entriegelungstaste
der Funkfernbedienung. Di e „Safesicherung“ des gesamten Fahrzeugs wird


altea_aleman Seite 94 Donnerstag, 19. Mai 2005 12:58 12

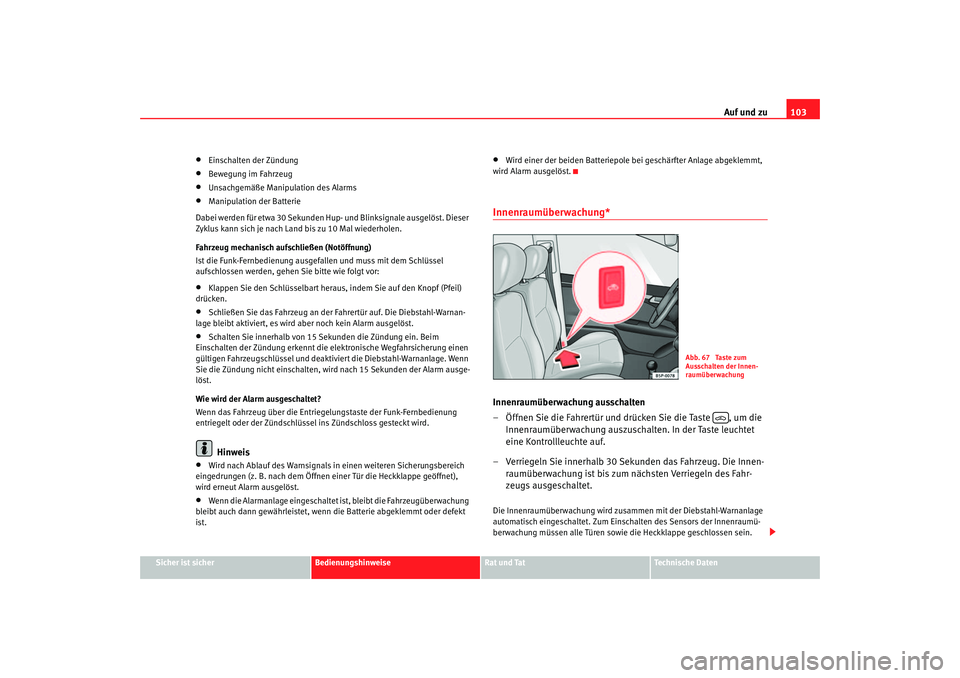

Auf und zu103
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Einschalten der Zündung
•
Bewegung im Fahrzeug
•
Unsachgemäße Manipulation des Alarms
•
Manipulation der Batterie
Dabei werden für etwa 30 Sekunden Hup- und Blinksignale ausgelöst. Dieser
Zyklus kann sich je nach Land bis zu 10 Mal wiederholen.
Fahrzeug mechanisch aufschließen (Notöffnung)
Ist die Funk-Fernbedienung ausgefal len und muss mit dem Schlüssel
aufschlossen werden, gehen Sie bitte wie folgt vor:
•
Klappen Sie den Schlüsselbart heraus, indem Sie auf den Knopf (Pfeil)
drücken.
•
Schließen Sie das Fahrzeug an der Fahrertür auf. Die Diebstahl-Warnan-
lage bleibt aktiviert, es wird aber noch kein Alarm ausgelöst.
•
Schalten Sie innerhalb von 15 Sekunden die Zündung ein. Beim
Einschalten der Zündung erkennt die elektronische Wegfahrsicherung einen
gültigen Fahrzeugschlüssel und deaktiviert die Diebstahl-Warnanlage. Wenn
Sie die Zündung nicht einschalten, wird nach 15 Sekunden der Alarm ausge-
löst.
Wie wird der Alarm ausgeschaltet?
Wenn das Fahrzeug über die Entriege lungstaste der Funk-Fernbedienung
entriegelt oder der Zündschlüssel ins Zündschloss gesteckt wird.Hinweis
•
Wird nach Ablauf des Warnsignals in einen weiteren Sicherungsbereich
eingedrungen (z. B. nach dem Öffnen einer Tür die Heckklappe geöffnet),
wird erneut Alarm ausgelöst.
•
Wenn die Alarmanlage eingeschaltet ist, bleibt die Fahrzeugüberwachung
bleibt auch dann gewährleistet, wenn die Batterie abgeklemmt oder defekt
ist.
•
Wird einer der beiden Batteriepole bei geschärf ter Anlage abgeklemmt,
wird Alarm ausgelöst.
Innenraumüberwachung*Innenraumüberwachung ausschalten
– Öffnen Sie die Fahrertür und drücken Sie die Taste , um die Innenraumüberwachung auszuschalten. In der Taste leuchtet
eine Kontrollleuchte auf.
– Verriegeln Sie innerhalb 30 Sekunden das Fahrzeug. Die Innen- raumüberwachung ist bis zum nächsten Verriegeln des Fahr-
zeugs ausgeschaltet.Die Innenraumüberwachung wird zusammen mit der Diebstahl-Warnanlage
automatisch eingeschaltet. Zum Einsch alten des Sensors der Innenraumü-
berwachung müssen alle Türen sowie die Heckklappe geschlossen sein.
Abb. 67 Taste zum
Ausschalten der Innen-
raumüberwachung

altea_aleman Seite 103 Donnerstag, 19. Mai 2005 12:58 12

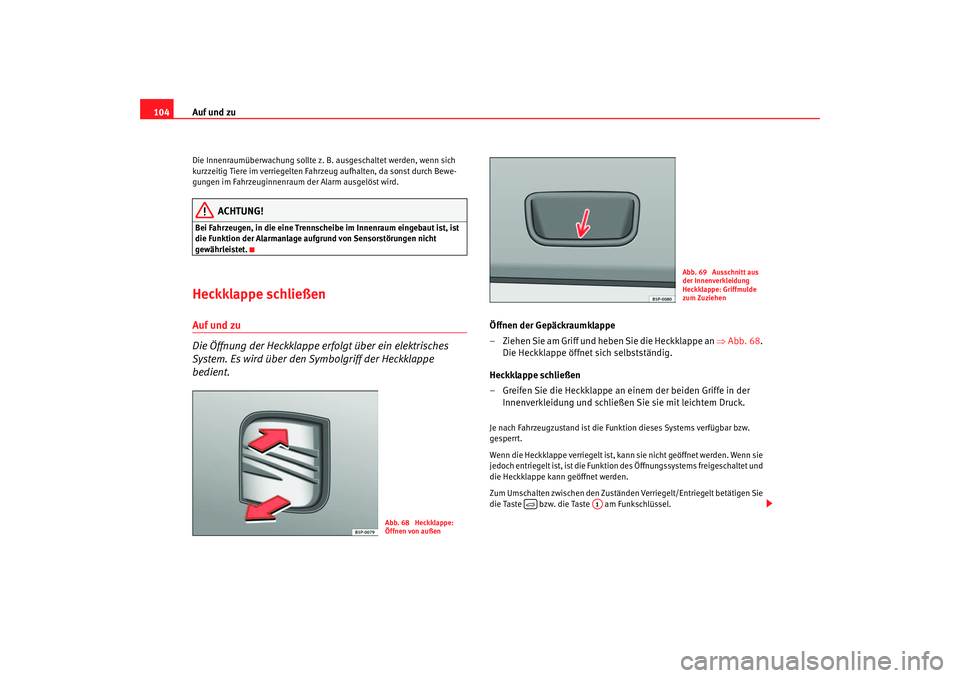

Auf und zu
104Die Innenraumüberwachung sollte z. B. ausgeschaltet werden, wenn sich
kurzzeitig Tiere im verriegelten Fahr zeug aufhalten, da sonst durch Bewe-
gungen im Fahrzeuginnenraum der Alarm ausgelöst wird.
ACHTUNG!
Bei Fahrzeugen, in die eine Trennscheibe im Innenraum eingebaut ist, ist
die Funktion der Alarmanlage aufgrund von Sensorstörungen nicht
gewährleistet.Heckklappe schließenAuf und zu
Die Öffnung der Heckklappe erfolgt über ein elektrisches
System. Es wird über den Symbolgriff der Heckklappe
bedient.
Öffnen der Gepäckraumklappe
– Ziehen Sie am Griff und heben Sie die Heckklappe an ⇒Abb. 68 .
Die Heckklappe öffnet sich selbstständig.
Heckklappe schließen
– Greifen Sie die Heckklappe an einem der beiden Griffe in der Innenverkleidung und schließen Sie sie mit leichtem Druck.Je nach Fahrzeugzustand ist die Funktion dieses Systems verfügbar bzw.
gesperrt.
Wenn die Heckklappe verriegelt ist, kann sie nicht geöffnet werden. Wenn sie
jedoch entriegelt ist, ist die Funktion des Öffnungssystems freigeschaltet und
die Heckklappe kann geöffnet werden.
Zum Umschalten zwischen den Zustände n Verriegelt/Entriegelt betätigen Sie
die Taste bzw. die Taste am Funkschlüssel.
Abb. 68 Heckklappe:
Öffnen von außen
Abb. 69 Ausschnitt aus
der Innenverkleidung
Heckklappe: Griffmulde
zum Zuziehen

A1
altea_aleman Seite 104 Donnerstag, 19. Mai 2005 12:58 12
