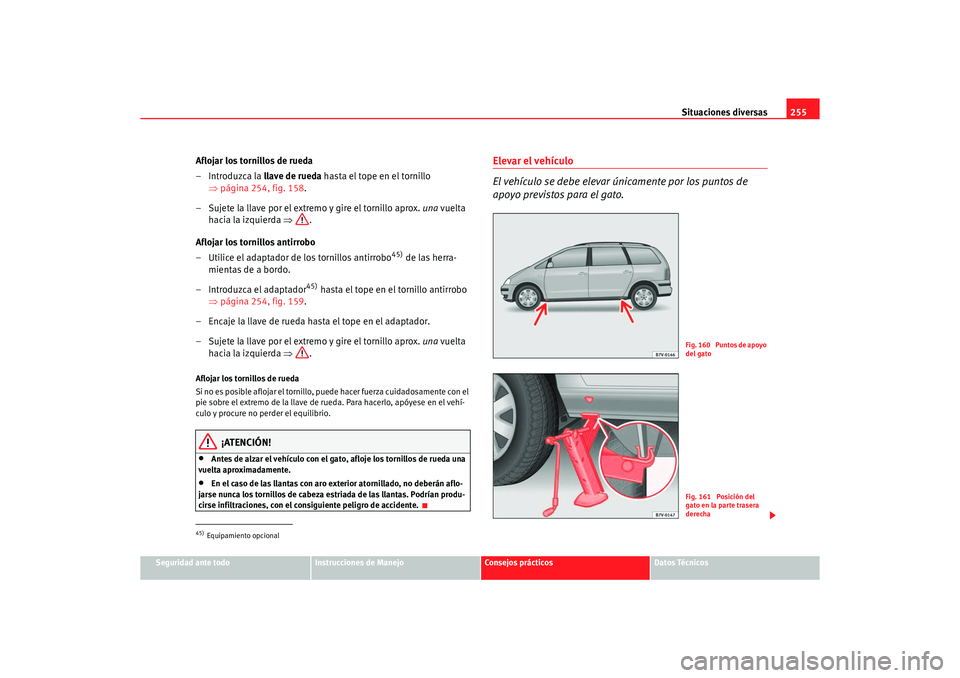

Situaciones diversas255
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aflojar los tornillos de rueda
–Introduzca la llave de rueda hasta el tope en el tornillo
⇒ página 254, fig. 158 .
– Sujete la llave por el extremo y gire el tornillo aprox. una vuelta
hacia la izquierda ⇒.
Aflojar los tornillos antirrobo
– Utilice el adaptador de los tornillos antirrobo
45)
de las herra-
mientas de a bordo.
– Introduzca el adaptador
45)
hasta el tope en el tornillo antirrobo
⇒ página 254, fig. 159 .
– Encaje la llave de rueda hasta el tope en el adaptador.
– Sujete la llave por el extremo y gire el tornillo aprox. una vuelta
hacia la izquierda ⇒.
Aflojar los tornillos de rueda
Si no es posible aflojar el tornillo, puede hacer fuerza cuidadosamente con el
pie sobre el extremo de la llave de rueda. Para hacerlo, apóyese en el vehí-
culo y procure no perder el equilibrio.
¡ATENCIÓN!
•
Antes de alzar el vehículo con el gato, afloje los tornillos de rueda una
vuelta aproximadamente.
•
En el caso de las llantas con aro exterior atornillado, no deberán aflo-
jarse nunca los tornillos de cabeza estriada de las llantas. Podrían produ-
cirse infiltraciones, con el consiguiente peligro de accidente.
Elevar el vehículo
El vehículo se debe elevar únicamente por los puntos de
apoyo previstos para el gato.
45)Equipamiento opcional
Fig. 160 Puntos de apoyo
del gatoFig. 161 Posición del
gato en la parte trasera
derecha
ALHAMBRA_09_05 Seite 255 Freitag, 30. September 2005 12:44 12

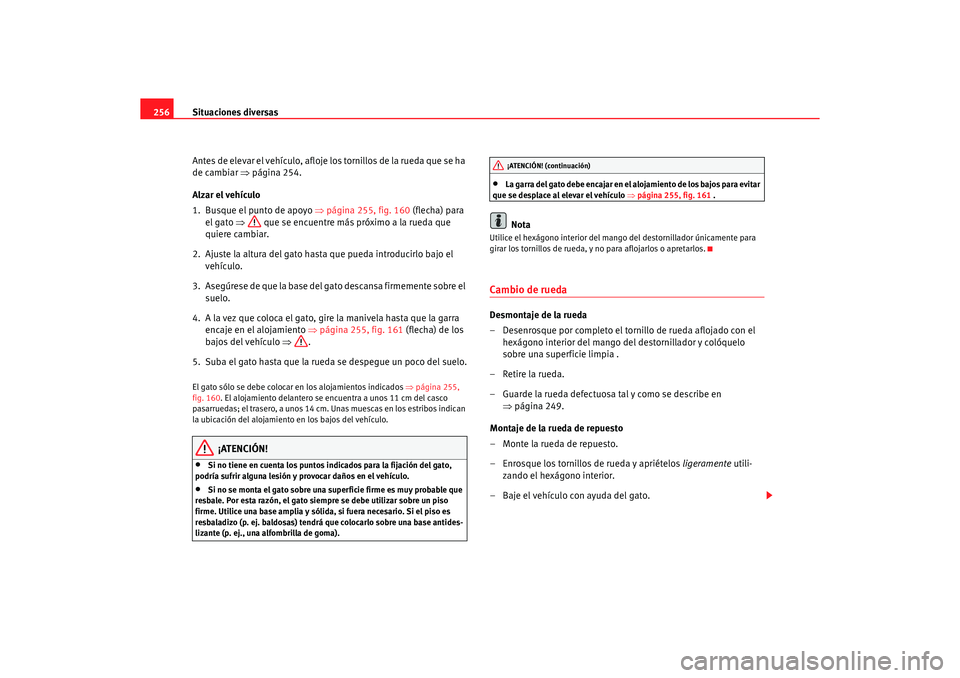

Situaciones diversas
256
Antes de elevar el vehículo, afloje los tornillos de la rueda que se ha
de cambiar ⇒página 254.
Alzar el vehículo
1. Busque el punto de apoyo ⇒página 255, fig. 160 (flecha) para
el gato ⇒ que se encuentre más próximo a la rueda que
quiere cambiar.
2. Ajuste la altura del gato hasta que pueda introducirlo bajo el vehículo.
3. Asegúrese de que la base del gato descansa firmemente sobre el suelo.
4. A la vez que coloca el gato, gire la manivela hasta que la garra encaje en el alojamiento ⇒página 255, fig. 161 (flecha) de los
bajos del vehículo ⇒.
5. Suba el gato hasta que la rueda se despegue un poco del suelo.El gato sólo se debe colocar en los alojamientos indicados ⇒página 255,
fig. 160 . El alojamiento delantero se encuentra a unos 11 cm del casco
pasarruedas; el trasero, a unos 14 cm. Unas muescas en los estribos indican
la ubicación del alojamiento en los bajos del vehículo.
¡ATENCIÓN!
•
Si no tiene en cuenta los puntos indicados para la fijación del gato,
podría sufrir alguna lesión y provocar daños en el vehículo.
•
Si no se monta el gato sobre una superficie firme es muy probable que
resbale. Por esta razón, el gato siempre se debe utilizar sobre un piso
firme. Utilice una base amplia y sólida, si fuera necesario. Si el piso es
resbaladizo (p. ej. baldosas) tendrá que colocarlo sobre una base antides-
lizante (p. ej., una alfombrilla de goma).
•
La garra del gato debe encajar en el alojamiento de los bajos para evitar
que se desplace al elevar el vehículo ⇒página 255, fig. 161 .Nota
Utilice el hexágono interior del mango del destornillador únicamente para
girar los tornillos de rueda, y no para aflojarlos o apretarlos.Cambio de ruedaDesmontaje de la rueda
– Desenrosque por completo el tornillo de rueda aflojado con el
hexágono interior del mango del destornillador y colóquelo
sobre una superficie limpia .
– Retire la rueda.
– Guarde la rueda defectuosa tal y como se describe en ⇒página 249.
Montaje de la rueda de repuesto
– Monte la rueda de repuesto.
– Enrosque los tornillos de rueda y apriételos ligeramente utili-
zando el hexágono interior.
– Baje el vehículo con ayuda del gato.
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 256 Freitag, 30. September 2005 12:44 12

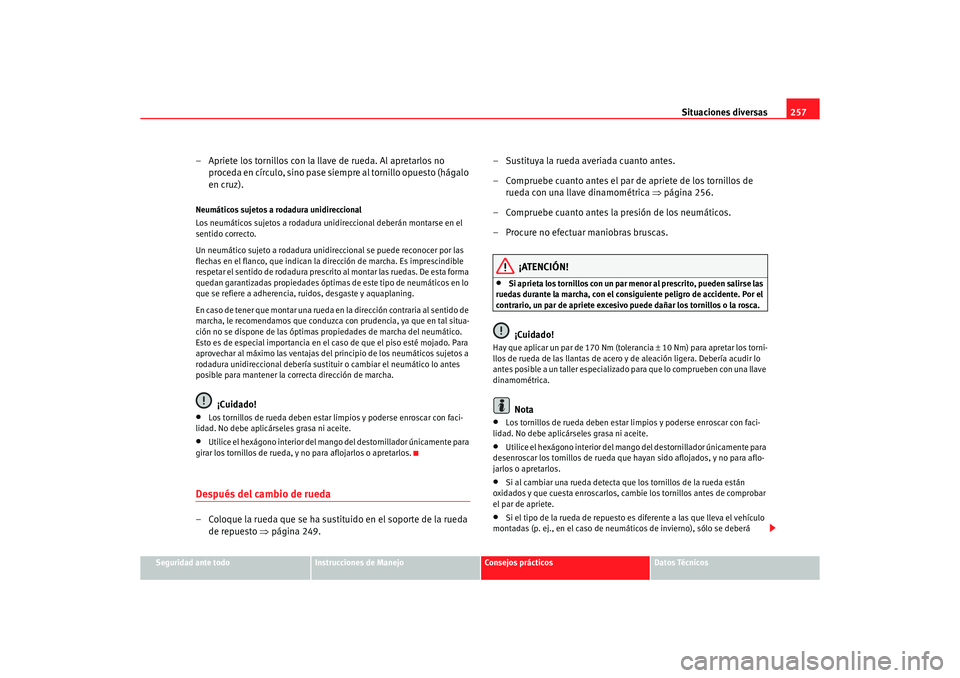

Situaciones diversas257
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Apriete los tornillos con la llave de rueda. Al apretarlos no
proceda en círculo, sino pase siempre al tornillo opuesto (hágalo
en cruz).Neumáticos sujetos a rodadura unidireccional
Los neumáticos sujetos a rodadura unidireccional deberán montarse en el
sentido correcto.
Un neumático sujeto a rodadura unidireccional se puede reconocer por las
flechas en el flanco, que indican la dirección de marcha. Es imprescindible
respetar el sentido de rodadura prescrit o al montar las ruedas. De esta forma
quedan garantizadas propiedades óptimas de este tipo de neumáticos en lo
que se refiere a adherencia, ruidos, desgaste y aquaplaning.
En caso de tener que montar una rueda en la dirección contraria al sentido de
marcha, le recomendamos que conduzca con prudencia, ya que en tal situa-
ción no se dispone de las óptimas propiedades de marcha del neumático.
Esto es de especial importancia en el caso de que el piso esté mojado. Para
aprovechar al máximo las ventajas del principio de los neumáticos sujetos a
rodadura unidireccional debería sustituir o cambiar el neumático lo antes
posible para mantener la correcta dirección de marcha.
¡Cuidado!
•
Los tornillos de rueda deben estar limpios y poderse enroscar con faci-
lidad. No debe aplicárseles grasa ni aceite.
•
Utilice el hexágono interior del mango del destornillador únicamente para
girar los tornillos de rueda, y no para aflojarlos o apretarlos.
Después del cambio de rueda– Coloque la rueda que se ha sustituido en el soporte de la rueda
de repuesto ⇒página 249. – Sustituya la rueda averiada cuanto antes.
– Compruebe cuanto antes el par de apriete de los tornillos de
rueda con una llave dinamométrica ⇒ página 256.
– Compruebe cuanto antes la presión de los neumáticos.
– Procure no efectuar maniobras bruscas.
¡ATENCIÓN!
•
Si aprieta los tornillos con un par menor al prescrito, pueden salirse las
ruedas durante la marcha, con el consiguiente peligro de accidente. Por el
contrario, un par de apriete excesivo puede dañar los tornillos o la rosca.¡Cuidado!
Hay que aplicar un par de 170 Nm (tolerancia ±10 Nm) para apretar los torni-
llos de rueda de las llantas de acero y de aleación ligera. Debería acudir lo
antes posible a un taller especializado para que lo comprueben con una llave
dinamométrica.
Nota
•
Los tornillos de rueda deben estar li mpios y poderse enroscar con faci-
lidad. No debe aplicárseles grasa ni aceite.
•
Utilice el hexágono interior del mango del destornillador únicamente para
desenroscar los tornillos de rueda que hayan sido aflojados, y no para aflo-
jarlos o apretarlos.
•
Si al cambiar una rueda detecta que los tornillos de la rueda están
oxidados y que cuesta enroscarlos, cambi e los tornillos antes de comprobar
el par de apriete.
•
Si el tipo de la rueda de repuesto es diferente a las que lleva el vehículo
montadas (p. ej., en el caso de neum áticos de invierno), sólo se deberá
ALHAMBRA_09_05 Seite 257 Freitag, 30. September 2005 12:44 12

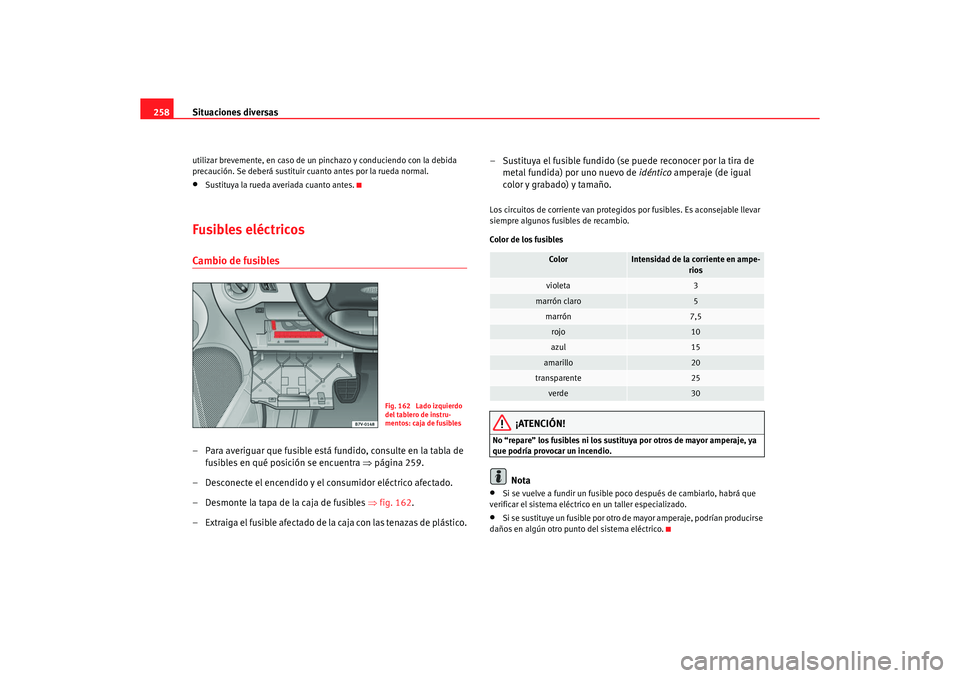

Situaciones diversas
258utilizar brevemente, en caso de un pinchazo y conduciendo con la debida
precaución. Se deberá sustituir cuanto antes por la rueda normal.•
Sustituya la rueda averiada cuanto antes.
Fusibles eléctricosCambio de fusibles– Para averiguar que fusible está fundido, consulte en la tabla de
fusibles en qué posición se encuentra ⇒página 259.
– Desconecte el encendido y el consumidor eléctrico afectado.
– Desmonte la tapa de la caja de fusibles ⇒fig. 162.
– Extraiga el fusible afectado de la caja con las tenazas de plástico. – Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por uno nuevo de idéntico amperaje (de igual
color y grabado) y tamaño.
Los circuitos de corriente van protegidos por fusibles. Es aconsejable llevar
siempre algunos fusibles de recambio.
Color de los fusibles
¡ATENCIÓN!
No “repare” los fusibles ni los sustituya por otros de mayor amperaje, ya
que podría provocar un incendio.
Nota
•
Si se vuelve a fundir un fusible poco después de cambiarlo, habrá que
verificar el sistema eléctrico en un taller especializado.
•
Si se sustituye un fusible por otro de mayor amperaje, podrían producirse
daños en algún otro punto del sistema eléctrico.
Fig. 162 Lado izquierdo
del tablero de instru-
mentos: caja de fusibles
Color
Intensidad de la corriente en ampe- rios
violeta
3
marrón claro
5
marrón
7,5
rojo
10
azul
15
amarillo
20
transparente
25
verde
30
ALHAMBRA_09_05 Seite 258 Freitag, 30. September 2005 12:44 12

Situaciones diversas259
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

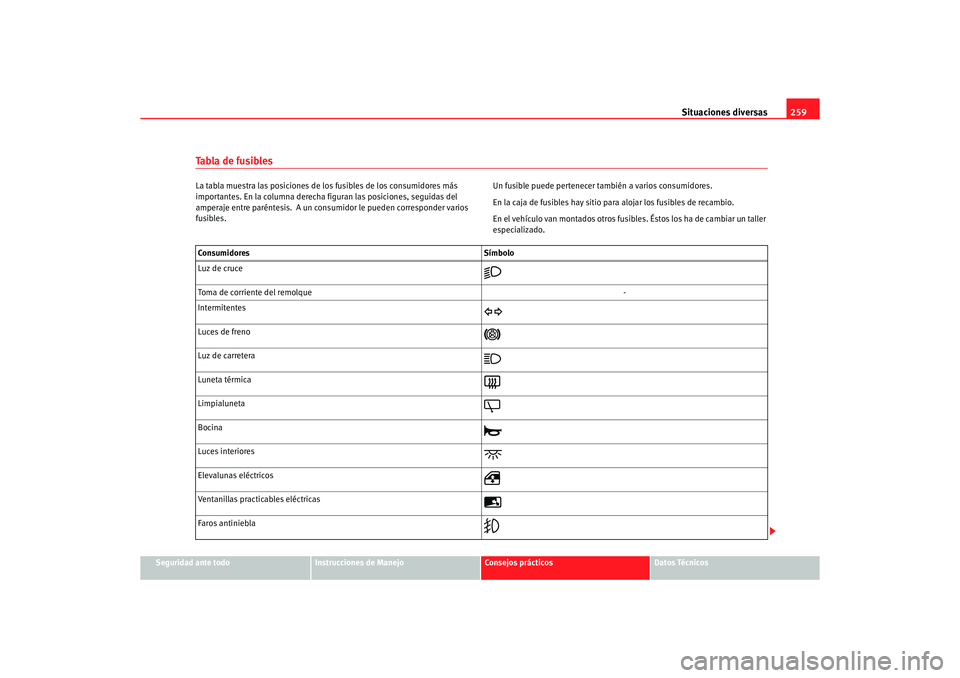

Ta b l a d e f u s i b l e sLa tabla muestra las posiciones de los fusibles de los consumidores más
importantes. En la columna derecha figuran las posiciones, seguidas del
amperaje entre paréntesis. A un consumidor le pueden corresponder varios
fusibles. Un fusible puede pertenecer también a varios consumidores.
En la caja de fusibles hay sitio para alojar los fusibles de recambio.
En el vehículo van montados
otros fusibles. Éstos los ha de cambiar un taller
especializado.
Consumidores Símbolo
Luz de cruce

Toma de corriente del remolque -
Intermitentes

Luces de freno

Luz de carretera

Luneta térmica

Limpialuneta

Bocina

Luces interiores

Elevalunas eléctricos

Ventanillas practicables eléctricas

Faros antiniebla

ALHAMBRA_09_05 Seite 259 Freitag, 30. September 2005 12:44 12

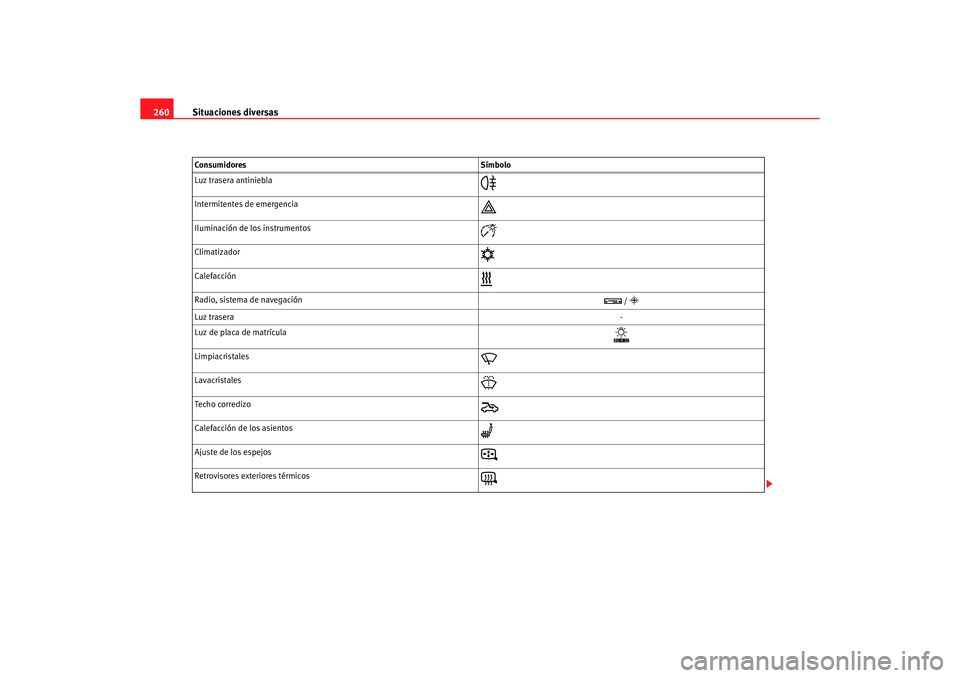

Situaciones diversas
260Luz trasera antiniebla

Intermitentes de emergencia

Iluminación de los instrumentos

Climatizador

Calefacción

Radio, sistema de navegación

/ 
Luz trasera -
Luz de placa de matrícula

Limpiacristales

Lavacristales

Techo corredizo

Calefacción de los asientos

Ajuste de los espejos

Retrovisores exteriores térmicos

Consumidores Símbolo
ALHAMBRA_09_05 Seite 260 Freitag, 30. September 2005 12:44 12

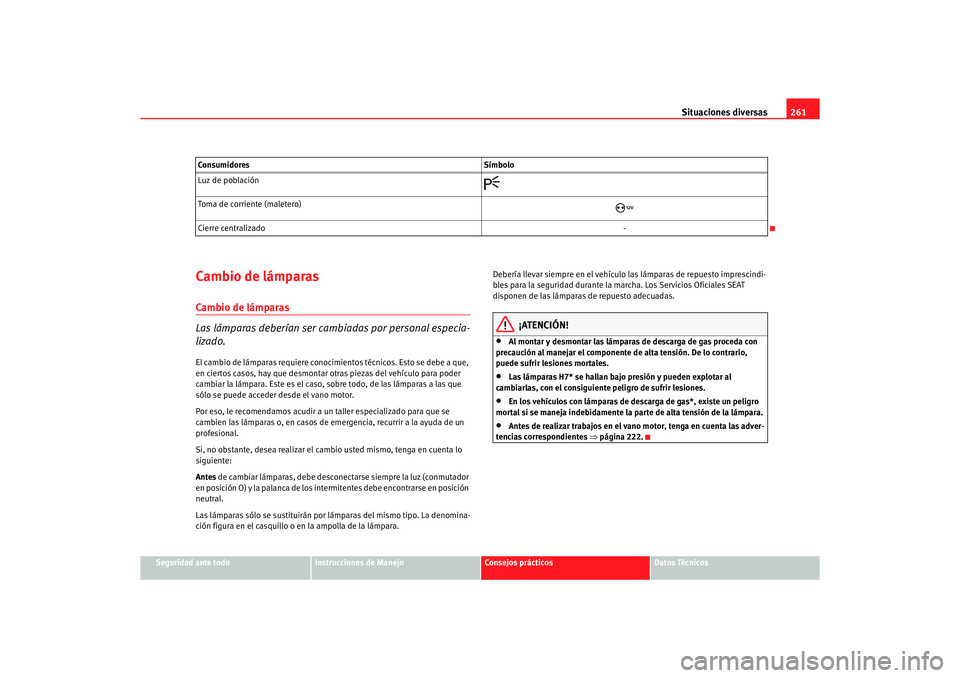

Situaciones diversas261
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cambio de lámparasCambio de lámparas
Las lámparas deberían ser cambiadas por personal especia-
lizado.El cambio de lámparas requiere conocimientos técnicos. Esto se debe a que,
en ciertos casos, hay que desmontar otras piezas del vehículo para poder
cambiar la lámpara. Este es el caso, sobre todo, de las lámparas a las que
sólo se puede acceder desde el vano motor.
Por eso, le recomendamos acudir a un taller especializado para que se
cambien las lámparas o, en casos de emergencia, recurrir a la ayuda de un
profesional.
Si, no obstante, desea realizar el cambio usted mismo, tenga en cuenta lo
siguiente:
Antes de cambiar lámparas, debe desconectarse siempre la luz (conmutador
en posición O) y la palanca de los intermitentes debe encontrarse en posición
neutral.
Las lámparas sólo se sustituirán por lámparas del mismo tipo. La denomina-
ción figura en el casquillo o en la ampolla de la lámpara. Debería llevar siempre en el vehículo las lámparas de repuesto imprescindi-
bles para la seguridad durante la
marcha. Los Servicios Oficiales SEAT
disponen de las lámparas de repuesto adecuadas.
¡ATENCIÓN!
•
Al montar y desmontar las lámparas de descarga de gas proceda con
precaución al manejar el componente de alta tensión. De lo contrario,
puede sufrir lesiones mortales.
•
Las lámparas H7* se hallan bajo presión y pueden explotar al
cambiarlas, con el consiguiente peligro de sufrir lesiones.
•
En los vehículos con lámparas de descarga de gas*, existe un peligro
mortal si se maneja indebidamente la parte de alta tensión de la lámpara.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222.
Luz de población

Toma de corriente (maletero)

Cierre centralizado
-
Consumidores
Símbolo
ALHAMBRA_09_05 Seite 261 Freitag, 30. September 2005 12:44 12

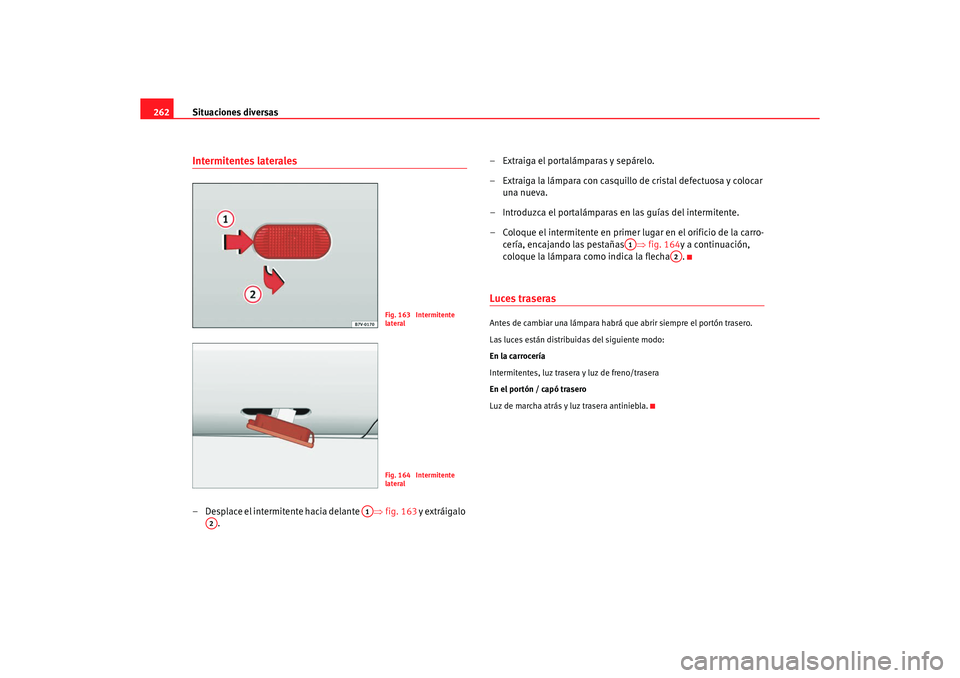

Situaciones diversas
262Intermitentes laterales– Desplace el intermitente hacia delante ⇒fig. 163 y extráigalo
. – Extraiga el portalámparas y sepárelo.
– Extraiga la lámpara con casquillo de cristal defectuosa y colocar
una nueva.
– Introduzca el portalámparas en las guías del intermitente.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 164y a continuación,
coloque la lámpara como indica la flecha .
Luces traserasAntes de cambiar una lámpara habrá que abrir siempre el portón trasero.
Las luces están distribuidas del siguiente modo:
En la carrocería
Intermitentes, luz trasera y luz de freno/trasera
En el portón / capó trasero
Luz de marcha atrás y luz trasera antiniebla.
Fig. 163 Intermitente
lateralFig. 164 Intermitente
lateral
A1
A2
A1
A2
ALHAMBRA_09_05 Seite 262 Freitag, 30. September 2005 12:44 12
