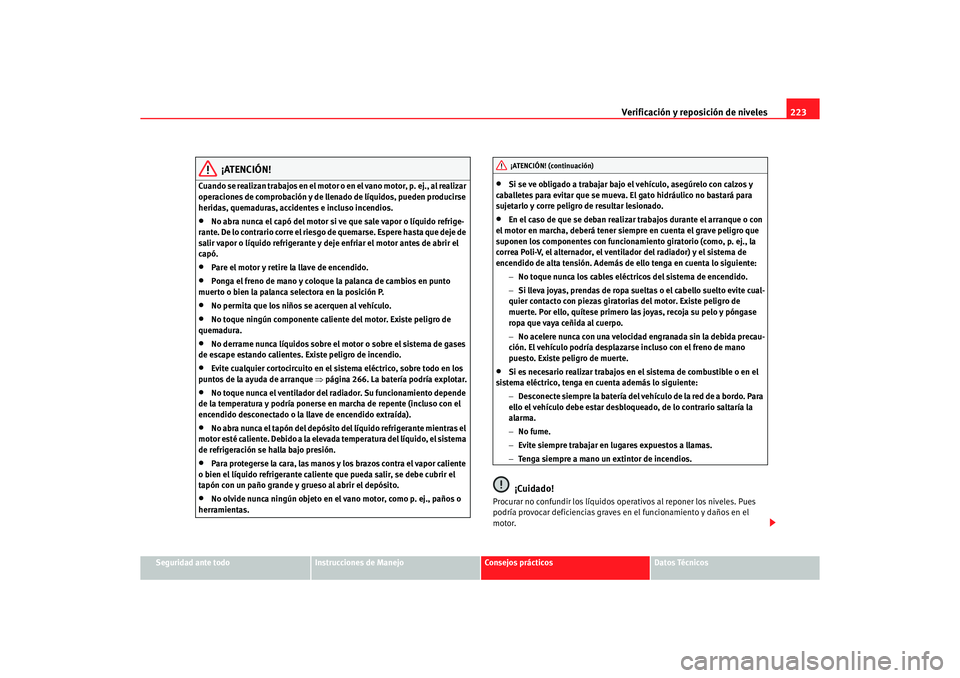

¡ATENCIÓN!
Cuando se realizan trabajos en el motor o e n e l va n o m o t o r, p . e j . , al re a l i z a r
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.•
No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.
•
Pare el motor y retire la llave de encendido.
•
Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
•
No permita que los niños se acerquen al vehículo.
•
No toque ningún componente caliente del motor. Existe peligro de
quemadura.
•
No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.
•
Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒página 266. La batería podría explotar.
•
No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).
•
No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.
•
Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
•
No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
•
Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
•
En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.
− Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
•
Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.¡Cuidado!
Procurar no confundir los líquidos oper ativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 223 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
224
Nota relativa al medio ambienteLos líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.Apertura del capó del motor
El capó del motor se desbloquea desde el interior del vehí-
culo.
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales descansan sobre el parabrisas, ya que, de lo
contrario, podrían causar desperfectos en la pintura.

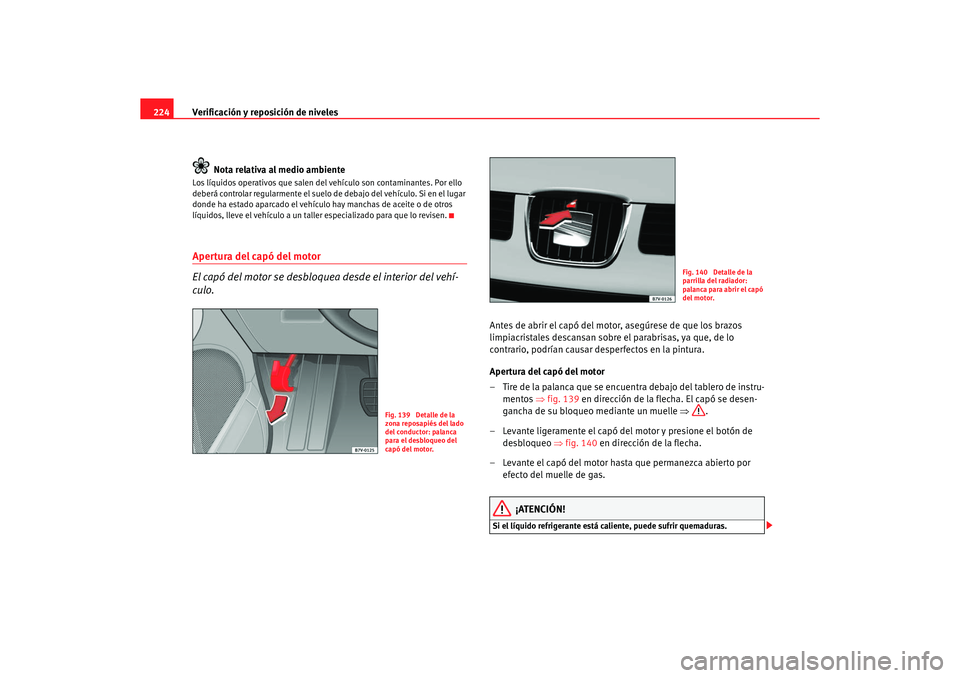

Apertura del capó del motor
– Tire de la palanca que se encuentra debajo del tablero de instru- mentos ⇒fig. 139 en dirección de la flecha. El capó se desen-
gancha de su bloqueo mediante un muelle ⇒.
– Levante ligeramente el capó del motor y presione el botón de desbloqueo ⇒ fig. 140 en dirección de la flecha.
– Levante el capó del motor hasta que permanezca abierto por efecto del muelle de gas.
¡ATENCIÓN!
Si el líquido refrigerante está caliente, puede sufrir quemaduras.
Fig. 139 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
Fig. 140 Detalle de la
parrilla del radiador:
palanca para abrir el capó
del motor.
ALHAMBRA_09_05 Seite 224 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
No abra nunca el capó si sale vapor, humo o líquido refrigerante del
vano motor.
•
Espere a que deje de salir vapor, humo o líquido refrigerante antes de
abrir con cuidado el capó del motor.
•
Asegúrese de que la varilla esté bien encajada en el soporte del capó.
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222 .

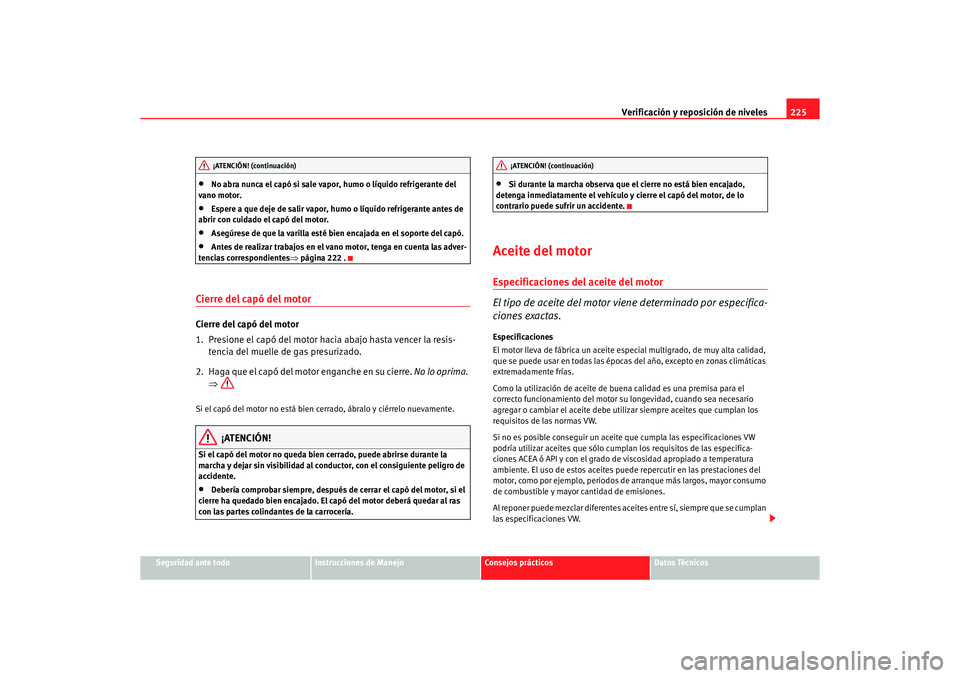

Cierre del capó del motorCierre del capó del motor
1. Presione el capó del motor hacia abajo hasta vencer la resis-
tencia del muelle de gas presurizado.
2. Haga que el capó del motor enganche en su cierre. No lo oprima.
⇒ Si el capó del motor no está bien cerrado, ábralo y ciérrelo nuevamente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha y dejar sin visibilidad al conductor, con el consiguiente peligro de
accidente. •
Debería comprobar siempre, después de cerrar el capó del motor, si el
cierre ha quedado bien encajado. El capó del motor deberá quedar al ras
con las partes colindantes de la carrocería.
•
Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
Aceite del motorEspecificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.Especificaciones
El motor lleva de fábrica un aceite espe cial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones.
Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
¡ATENCIÓN! (continuación)
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 225 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
226Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las no rmas propias para motores gasolina y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.Propiedades de los aceites
Viscosidad
La clase de viscosidad del aceite se elegirá de acuerdo con el diagrama repro-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Fig. 141 Tipos de aceite
de acuerdo a la tempera-
tura
Tipo de motor
Especificación
Gasolina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba
a)
a)Sólo aceites recomendados, de lo contrari o se pueden producir daños en el motor.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Inyector Bomba Motor 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motores con Filtro de Partículas (DPF)
a)
VW 507 00
ALHAMBRA_09_05 Seite 226 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aceites monogrado
Los aceites monogrado no se pueden utilizar durante todo el año, debido a
que su gama de viscosidad
43) es limitada.
Estos aceites conviene utilizarlos sólo en zonas de clima constante muy frío
o muy caluroso.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los dete-
rioros producidos por tales aditivos no estarán cubiertos por la garantía.
Nota
Antes de emprender un viaje largo le recomendamos adquirir aceite de motor
conforme a la correspondiente especificación VW y llevarlo en su vehículo.
Así dispondrá siempre del aceite de motor correcto para poder ir añadién-
dolo, en caso de que fuera necesario.
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla de
medición.Antes de abrir el capó del motor, deberá tener en cuenta las adver-
tencias al respecto ⇒página 222 .
– Estacione el vehículo sobre un firme llano.
– Después de parar el motor, espere unos minutos a que el aceite vuelva al cárter.
–Abra el capó del motor ⇒ página 224.
– Saque la varilla de medición de aceite .
– Limpie la varilla con un paño y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraer la varilla de medición y compruebe el nivel de aceite.
43)Viscosidad: densidad del aceite
Fig. 142 Varilla de medi-
ción de aceite
ALHAMBRA_09_05 Seite 227 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
228
– Introduzca nuevamente la varilla hasta el tope.Si el nivel se encuentra en la zona ⇒fig. 142 , no se debe añadir aceite.
Si el nivel se encuentra en la zona , se puede añadir aceite (0,5 ltr. aprox.).
Si el nivel se encuentra en la zona , se debe añadir aceite (1,0 ltr. aprox.).
Es normal que el motor consuma aceite . El consumo puede llegar a ser de
hasta 1,0 litros por 1.000 km. Por este motivo, debe controlarse el nivel de
aceite con regularidad, preferiblemente al repostar y antes de emprender
viajes largos.
Si se somete el motor a grandes esfuerzo s, por ejemplo, largos recorridos por
autopista en verano, circular con remolque o atravesar puertos de alta
montaña, debe intentar mantener el nivel de aceite en la zona sin exce-
derla.
¡ATENCIÓN!
Debe extremarse la precaución al efectuar trabajos en el motor o el vano
motor.•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 222.¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Oficial SEAT
®.

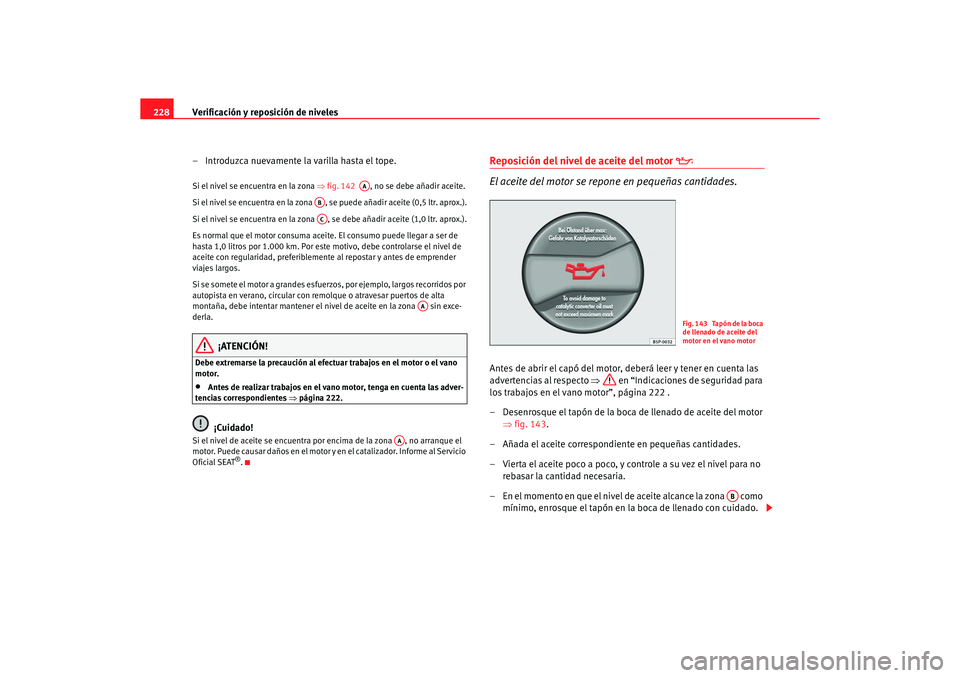

Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 222 .

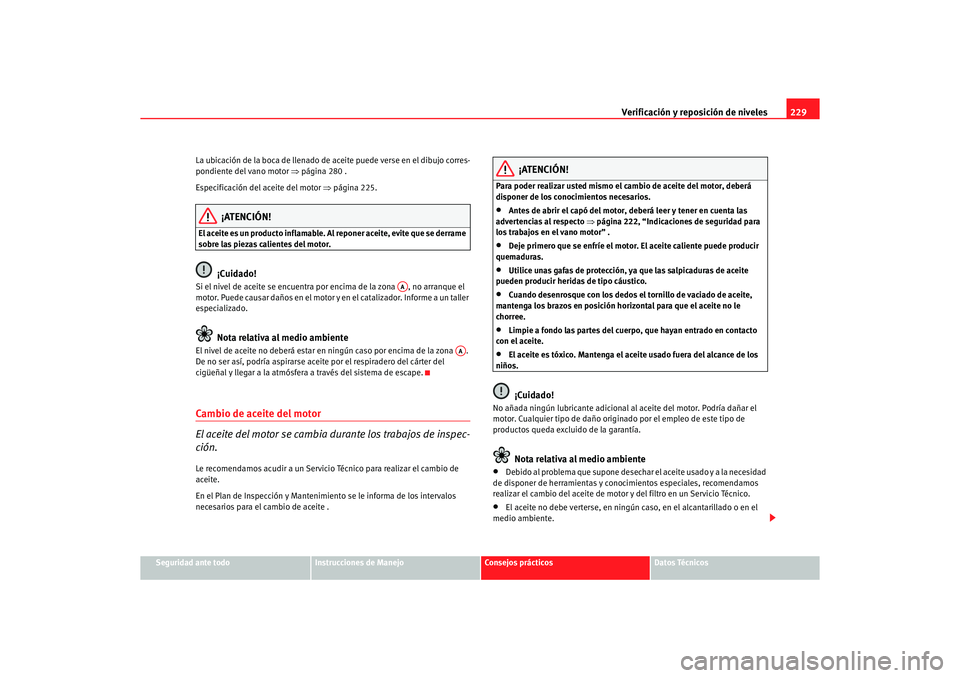

– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 143.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.
AA
ABAC
AA
AA
F i g . 1 4 3 Ta p ó n d e l a b o ca
de llenado de aceite del
motor en el vano motor
AB
ALHAMBRA_09_05 Seite 228 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles229
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
La ubicación de la boca de llenado de aceite puede verse en el dibujo corres-
pondiente del vano motor
⇒página 280 .
Especificación del aceite del motor ⇒página 225.
¡ATENCIÓN!
El aceite es un producto inflamable. Al reponer aceite, evite que se derrame
sobre las piezas calientes del motor.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un taller
especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona .
De no ser así, podría aspirarse acei te por el respiradero del cárter del
cigüeñal y llegar a la atmósfera a través del sistema de escape.Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de inspec-
ción.Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Plan de Inspección y Mantenim iento se le informa de los intervalos
necesarios para el cambio de aceite .
¡ATENCIÓN!
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.•
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒página 222, “Indicaciones de seguridad para
los trabajos en el vano motor” .
•
Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
•
Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
•
Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le
chorree.
•
Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
•
El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.¡Cuidado!
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño origin ado por el empleo de este tipo de
productos queda excluido de la garantía.
Nota relativa al medio ambiente
•
Debido al problema que supone desechar el aceite usado y a la necesidad
de disponer de herramientas y cono cimientos especiales, recomendamos
realizar el cambio del aceite de moto r y del filtro en un Servicio Técnico.
•
El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
AA
AA
ALHAMBRA_09_05 Seite 229 Freitag, 30. September 2005 12:44 12

Verificación y reposición de niveles
230•
Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor .
Líquido refrigeranteEspecificación del líquido refrigerante
El líquido refrigerante es una mezcla de agua y, como
mínimo, de un 40% de aditivo.El contenido del sistema de refrigeración debe ser una mezcla de agua y,
como mínimo, un 40% de nuestro aditivo G 12+ o un aditivo con la especifi-
cación TL-VW 774 F (se reconoce por el color lila). Esta mezcla no sólo ofrece
una protección anticongelante de hasta -25
° C, sino que proporciona
también una protección anticorrosiva, sobre todo a las piezas de aleación del
sistema de refrigeración. Además, evita la sedimentación de cal y aumenta
sensiblemente el punto de ebullición del líquido refrigerante.
El porcentaje de aditivo debe ser siempre de un 40% como mínimo, incluso
si no es necesaria la protección anticongelante en zonas de clima cálido.
Si por razones climáticas se necesita una mayor protección, se podrá
aumentar la proporción de aditivo G 12+ . No obstante, sólo hasta un 60%
como máximo, puesto que, de lo contrario, descendería la protección anti-
congelante. Y a su vez empeoraría la refrigeración. La mezcla con una propor-
ción de aditivo del 60% garantiza una protección anticongelante hasta -40
°
C.
¡ATENCIÓN!
•
El aditivo al líquido refrigerante es nocivo para la salud. Existe peligro
de intoxicación. Guarde el aditivo siempre en su envase original y fuera del alcance de los niños. Lo mismo es válido en caso de evacuar líquido refri-
gerante.
•
La cantidad de aditivo necesaria G 12+ debe calcularse teniendo en
cuenta la temperatura ambiental más baja prevista. Ya que en caso de
temperaturas exteriores extremas, podría congelarse el refrigerante y
detenerse el vehículo. Tampoco funcionará la calefacción, añadiendo el
peligro de morir congelado.¡Cuidado!
•
Cualquier otro aditivo puede reducir de manera considerable la protec-
ción anticorrosiva. Los daños ocasionado s por el empleo de dichos aditivos
pueden originar pérdidas de líquido refrigerante y, en consecuencia, que el
motor resulte seriamente dañado.
•
Es posible mezclar el aditivo G 12+ (de color lila) con el aditivo G 12 (de
color rojo) o con el G 11. No se debe mezclar G12 (de color rojo) con el G 11.¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 230 Freitag, 30. September 2005 12:44 12
