Puesto de conducción87
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
FRENO MANO PUESTO
El testigo se enciende cuando el fren
o de mano está puesto y el encendido
conectado. Deberá apagarse al quitar el freno de mano. De lo contrario, hay
que suponer la existencia de una avería en el sistema de frenos.
Si se conduce a más de 6 km/h con el freno de mano puesto se oirá además
una señal de advertencia.
Temperatura/nivel del líquido refrigerante

La advertencia correspondiente es:
STOP CONTROLAR LIQ. REFRIG.
MANUAL INSTRUCCIONES
Si este símbolo parpadea durante la marcha, significa que la temperatura del
líquido refrigerante es demasiado alta o que el nivel del mismo es demasiado
bajo. Deténgase inmediatamente, pare el motor y verifique el nivel. En caso
necesario, agregue líquido refrigerante.
Si el nivel es correcto, es posible que la anomalía se deba a un fallo del venti-
lador. En este caso habrá que verificar el fusible del ventilador del radiador,
y cambiarlo en caso necesario.
Si no se apaga el testigo, aunque el nivel del líquido sea el debido y el fusible
del ventilador esté correcto, no prosig a el viaje. Requiera la ayuda de un
técnico.
Si la avería radica sólo en el ventil ador del radiador, se podrá proseguir el
viaje hasta el Servicio Técnico más pr óximo, siempre que el nivel sea el
debido y el testigo del display esté apagado.
Alternador

La advertencia correspondiente es:
ALTERNADOR ¡TALLER!
El testigo se enciende al conectar el en cendido. Se tiene que apagar tras el
arranque del motor. El alternador es accionado por una correa Poly-V de larga duración.
Si el testigo se enciende durante la marcha, habrá que detenerse, parar el
motor y comprobar la correa Poly-V. Si la correa está floja o rota, no se podrá
proseguir el viaje, ya que la bomba del
líquido refrigerante no es propulsada.
Habrá que verificar o cambiar la correa.
Si luce el testigo aunque no esté rota o floja la correa Poly-V, puede seguirse
generalmente hasta el próximo Servicio Técnico.
Ya que la batería del vehículo se irá descargando, conviene desconectar
todos los consumidores eléctricos no imprescindibles.
Testigo del cinturón

La advertencia correspondiente es:
ABROCHAR CINTURÓN
Este testigo (só lo para algunos países) luce unos 6 segundos al conectar el
encendido para recordar que se abrochen los cinturones. Si no se abrochan
los cinturones suena una señal acústica al conectar el encendido que cesará
al abrocharse los cinturones o cuando hayan transcurrido unos 6 segundos.
¡ATENCIÓN!
•
Si el nivel del líquido de frenos estuviera por debajo de la marca “MIN”,
deberá esperar a recibir ayuda de personal especializado antes de seguir
el viaje.
•
Si el nivel del líquido es correcto, puede que la avería se deba al ABS.
Si el sistema de regulación del ABS falla, las ruedas traseras podrían
bloquearse rápidamente al frenar, originándose en determinadas circuns-
tancias, un derrape de la trasera del vehículo.
•
¡No abra nunca el capó si ve salir el vapor o líquido refrigerante del vano
motor. Peligro de quemaduras. Por ello, espere hasta que deja de salir
vapor o líquido refrigerante.
•
No toque el ventilador, ya que podr ía ponerse de repente en marcha,
incluso si el encendido está desconectado.
ALHAMBRA_09_05 Seite 87 Freitag, 30. September 2005 12:44 12

Puesto de conducción
88•
Para evitar quemarse con el líquido refrigerante hirviendo hay que
tener en cuenta lo siguiente:
•
¡Tenga cuidado al abrir el depósito de expansión del líquido refrige-
rante!. Cuando el motor está caliente, el sistema se halla bajo presión. Por
ello espere a que se enfríe el motor antes de abrir el tapón.
•
Para proteger la cara, manos y brazos del vapor o líquido caliente
deberá cubrir el tapón del ventila dor con un paño grande para abrirlo.
•
Tenga cuidado de que no caiga líquido refrigerante sobre el escape o
sobre cualquier otra pieza caliente del motor, ya que el anticongelante que
contiene podría inflamarse.
Prioridad 2 (símbolos amarillos)Si aparece un símbolo amarillo, su ena una señal acústica. Los símbolos
indican un peligro. La función indicada debe controlarse lo más rápido
posible. Si se producen varias anomal ías al mismo tiempo, aparecerán los
símbolos de uno en uno durante 2 segundos aprox.
Nivel de aceite insuficiente

La advertencia correspondiente es:
VERIFICAR NIV. ACEITE
Si se enciende el símbolo: debe detener se, parar el motor y verificar el nivel
del aceite y si fuera necesario, reponerlo.
Nivel de aceite insuficiente

La advertencia correspondiente es:
SENSOR ACE.¡TALLER! Si el símbolo parpadea significa prob
ablemente que el sensor del nivel de
aceite se halla defectuoso. Debería acudir inmediatamente a un Servicio
Técnico. Puede continuar el viaje, pero debería comprobar el nivel del aceite
regularmente, p.ej. cada ve z que tenga que repostar.
Anomalía del motor
- Motor de gasolina

- Motor diesel

La advertencia correspondiente es:
AVER.MOTOR¡TALLER!
Si surgiera un fallo en la gestión del motor durante la marcha, el testigo
correspondiente se enciende (motor de gasolina) o se pondrá a parpadear
(motor diesel) para indicarlo. En este caso habría que hacer revisar inmedia-
tamente el motor por un Servicio Técnico.
Sistema antibloqueo (ABS)*

La advertencia correspondiente es:
ABS AVERÍA
Una avería del sistema ABS se indica de la siguiente forma:
Si se enciende el testigo del ABS por separado, es posible frenar el vehículo
por el sistema de frenos normal (sin ABS). Acuda lo antes posible a un
Servicio Técnico.
Inmovilizador electrónico

La advertencia correspondiente es:
INMOVILIZ.ACTIVO
Cuando se conecta el encendido tiene lugar de forma automática, una
consulta de los datos de la llave del vehículo. El testigo parpadeará para
confirmar que se están comparando los datos.
¡ATENCIÓN! (continuación)
ALHAMBRA_09_05 Seite 88 Freitag, 30. September 2005 12:44 12

Puesto de conducción89
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

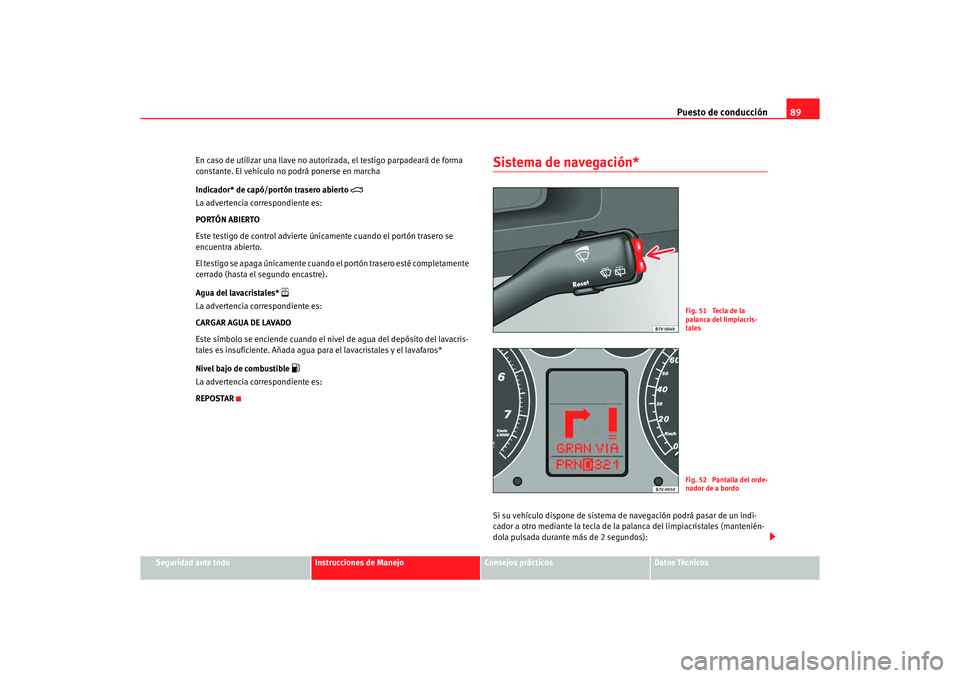

En caso de utilizar una llave no autorizada, el testigo parpadeará de forma
constante. El vehículo no podrá ponerse en marcha
Indicador* de capó/portón trasero abierto

La advertencia correspondiente es:
PORTÓN ABIERTO
Este testigo de control advierte únic
amente cuando el portón trasero se
encuentra abierto.
El testigo se apaga únicamente cuando el portón trasero esté completamente
cerrado (hasta el segundo encastre).
Agua del lavacristales*

La advertencia correspondiente es:
CARGAR AGUA DE LAVADO
Este símbolo se enciende cuando el nivel de agua del depósito del lavacris-
tales es insuficiente. Añada agua para el lavacristales y el lavafaros*
Nivel bajo de combustible

La advertencia correspondiente es:
REPOSTAR
Sistema de navegación*Si su vehículo dispone de sistema de navegación podrá pasar de un indi-
cador a otro mediante la tecla de la palanca del limpiacristales (mantenién-
dola pulsada durante más de 2 segundos):
Fig. 51 Tecla de la
palanca del limpiacris-
talesFig. 52 Pantalla del orde-
nador de a bordo
ALHAMBRA_09_05 Seite 89 Freitag, 30. September 2005 12:44 12

Puesto de conducción
90•

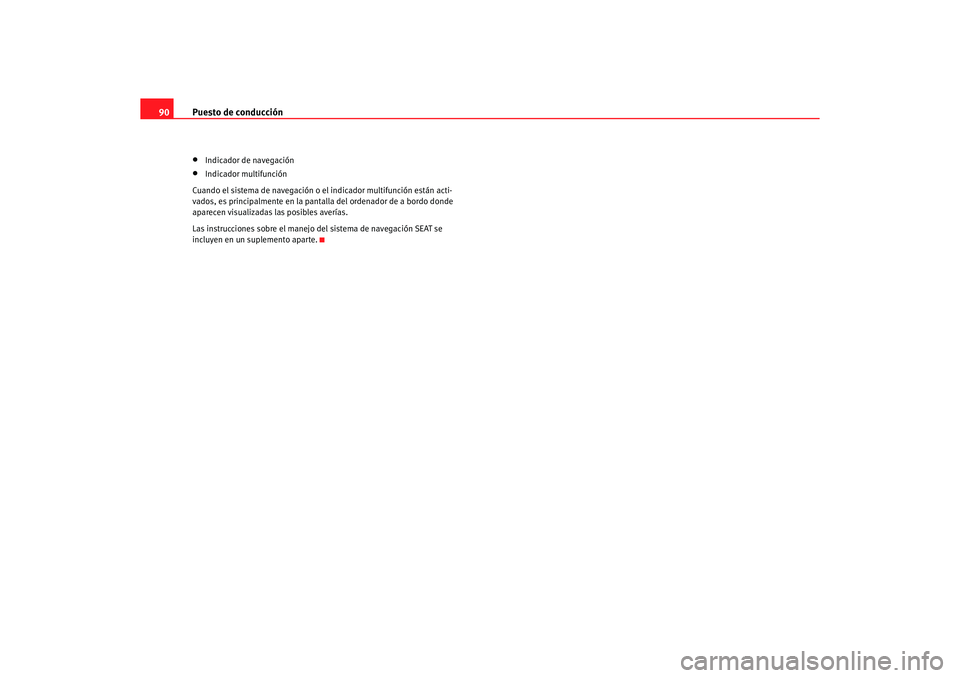

Indicador de navegación
•
Indicador multifunción
Cuando el sistema de navegación o el indicador multifunción están acti-
vados, es principalmente en la pantalla del ordenador de a bordo donde
aparecen visualizadas las posibles averías.
Las instrucciones sobre el manejo del sistema de navegación SEAT se
incluyen en un suplemento aparte.
ALHAMBRA_09_05 Seite 90 Freitag, 30. September 2005 12:44 12

Mandos en el volante91
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

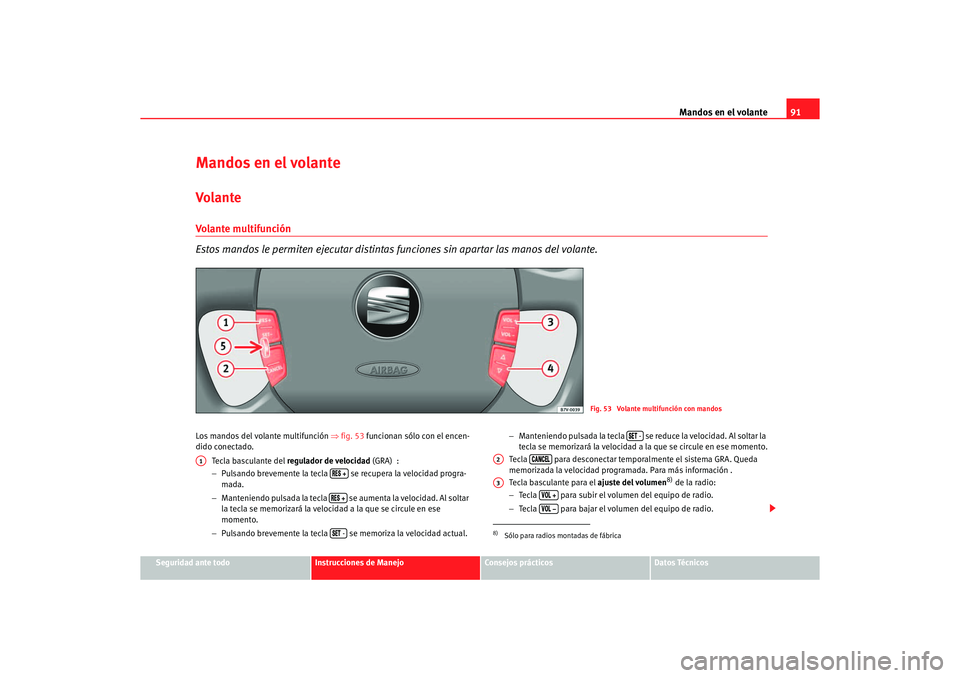

Mandos en el volanteVolanteVolante multifunción
Estos mandos le permiten ejecutar distintas funciones sin apartar las manos del volante.Los mandos del volante multifunción ⇒fig. 53 funcionan sólo con el encen-
dido conectado.
Tecla basculante del regulador de velocidad (GRA) :
− Pulsando brevemente la tecla se recupera la velocidad progra-
mada.
− Manteniendo pulsada la tecla se aumenta la velocidad. Al soltar
la tecla se memorizará la velocidad a la que se circule en ese
momento.
− Pulsando brevemente la tecla se memoriza la velocidad actual. −
Manteniendo pulsada la tecla se reduce la velocidad. Al soltar la
tecla se memorizará la velocidad a la que se circule en ese momento.
Tecla para desconectar temporalmente el sistema GRA. Queda
memorizada la velocidad programada. Para más información .
Tecla basculante para el ajuste del volumen
8) de la radio:
− Tecla para subir el volumen del equipo de radio.
− Tecla para bajar el volumen del equipo de radio.
Fig. 53 Volante multifunción con mandos
A1
   -
8)Sólo para radios montadas de fábrica
 -
A2

A3
  
ALHAMBRA_09_05 Seite 91 Freitag, 30. September 2005 12:44 12

Mandos en el volante
92

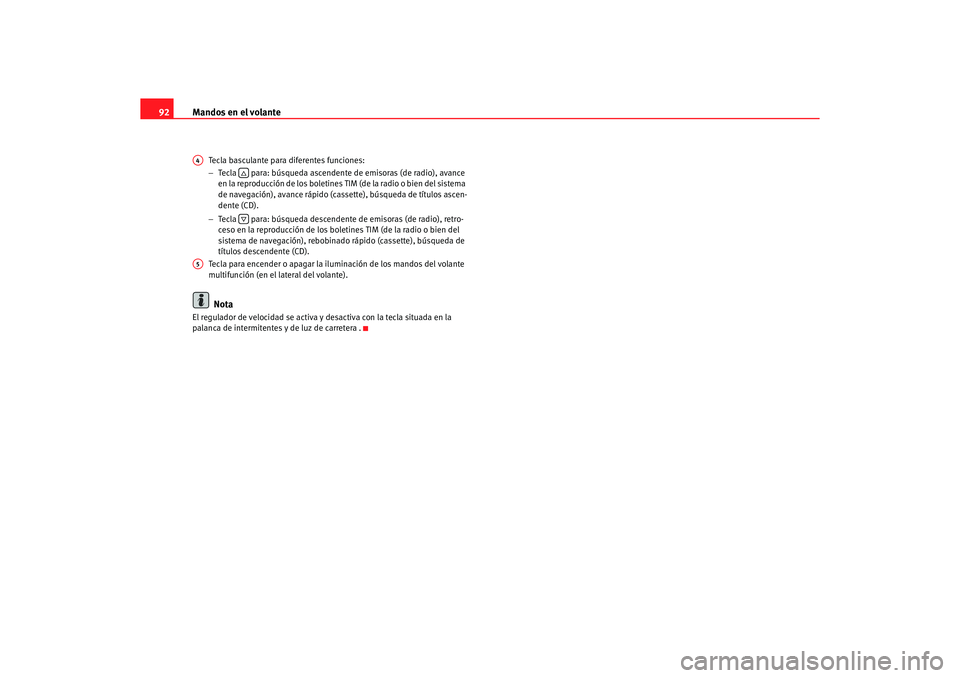

Tecla basculante para diferentes funciones:
− Tecla para: búsqueda ascendente de emisoras (de radio), avance
en la reproducción de los boletines TIM (de la radio o bien del sistema
de navegación), avance rápido (cas sette), búsqueda de títulos ascen-
dente (CD).
− Tecla para: búsqueda descendente de emisoras (de radio), retro-
ceso en la reproducción de los boletines TIM (de la radio o bien del
sistema de navegación), rebobinado rápido (cassette), búsqueda de
títulos descendente (CD).
Tecla para encender o apagar la iluminación de los mandos del volante
multifunción (en el lateral del volante).Nota
El regulador de velocidad se activa y desactiva con la tecla situada en la
palanca de intermitentes y de luz de carretera .A4

A5
ALHAMBRA_09_05 Seite 92 Freitag, 30. September 2005 12:44 12

Apertura y cierre93
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

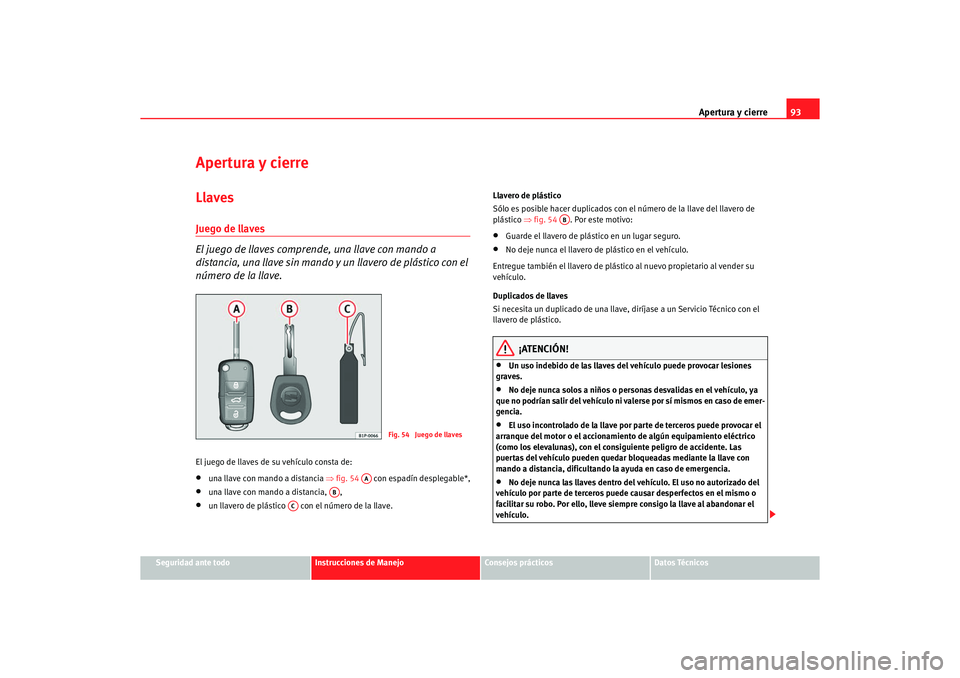

Apertura y cierreLlavesJuego de llaves
El juego de llaves comprende, una llave con mando a
distancia, una llave sin mando y un llavero de plástico con el
número de la llave.El juego de llaves de su vehículo consta de:•
una llave con mando a distancia ⇒fig. 54 con espadín desplegable*,
•
una llave con mando a distancia, ,
•
un llavero de plástico con el número de la llave. Llavero de plástico
Sólo es posible hacer duplicados con el número de la llave del llavero de
plástico
⇒fig. 54 . Por este motivo:
•
Guarde el llavero de plástico en un lugar seguro.
•
No deje nunca el llavero de plástico en el vehículo.
Entregue también el llavero de plástico al nuevo propietario al vender su
vehículo.
Duplicados de llaves
Si necesita un duplicado de una llave, diríjase a un Servicio Técnico con el
llavero de plástico.
¡ATENCIÓN!
•
Un uso indebido de las llaves del vehículo puede provocar lesiones
graves.
•
No deje nunca solos a niños o person as desvalidas en el vehículo, ya
que no podrían salir del vehículo ni va lerse por sí mismos en caso de emer-
gencia.
•
El uso incontrolado de la llave por parte de terceros puede provocar el
arranque del motor o el accionamiento de algún equipamiento eléctrico
(como los elevalunas), con el consiguiente peligro de accidente. Las
puertas del vehículo pueden quedar bloqueadas mediante la llave con
mando a distancia, dificultando la ayuda en caso de emergencia.
•
No deje nunca las llaves dentro del vehículo. El uso no autorizado del
vehículo por parte de terceros puede causar desperfectos en el mismo o
facilitar su robo. Por ello, lleve siempre consigo la llave al abandonar el
vehículo.
Fig. 54 Juego de llaves
AA
AB
AC
AB
ALHAMBRA_09_05 Seite 93 Freitag, 30. September 2005 12:44 12

Apertura y cierre
94•

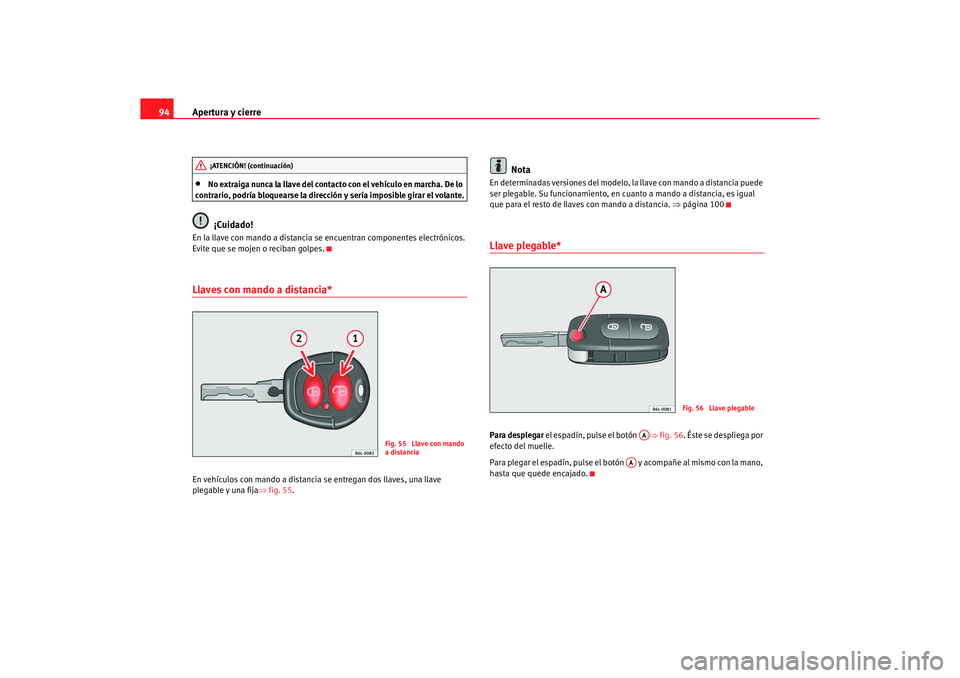

No extraiga nunca la llave del contacto con el vehículo en marcha. De lo
contrario, podría bloquearse la dirección y sería imposible girar el volante.¡Cuidado!
En la llave con mando a distancia se encuentran componentes electrónicos.
Evite que se mojen o reciban golpes.Llaves con mando a distancia*En vehículos con mando a distancia se entregan dos llaves, una llave
plegable y una fija ⇒fig. 55 .
Nota
En determinadas versiones del modelo, la llave con mando a distancia puede
ser plegable. Su funcionamiento, en cuanto a mando a distancia, es igual
que para el resto de llaves con mando a distancia. ⇒página 100Llave plegable*Para desplegar el espadín, pulse el botón ⇒fig. 56 . Éste se despliega por
efecto del muelle.
Para plegar el espadín, pulse el botón y acompañe al mismo con la mano,
hasta que quede encajado.
¡ATENCIÓN! (continuación)
Fig. 55 Llave con mando
a distancia
Fig. 56 Llave plegable
AA
AA
ALHAMBRA_09_05 Seite 94 Freitag, 30. September 2005 12:44 12
