MISTLAMPEN VOOR (fig. 19)
Gloeilamp vervangen:
– Verwijder het deksel 3zoals hier-
voor is beschreven.
– Maak de stekker Alos.
– Haak de borgveer Blos.
– Trek de lamp Cuit de houder en
vervang hem.
– Plaats de nieuwe lamp, waarbij de
lippen op het metalen deel in de uit-
sparingen van de koplamp moeten
vallen.
– Haak de borgveer Bweer vast.
– Maak de stekker Avast.RICHTINGAANWIJZERS OP
VOORSPATBORD (fig. 20 - 21)
Gloeilamp vervangen:
– Duw met de hand het lampenglas
Ain richting 1zodat de interne borg-
lip B wordt ingedrukt. Verwijder ver-
volgens de lampunit in richting 2.
– Draai de lamphouder Clinksom.
fig. 19
L0B0132b
fig. 20
L0B0128b
– Verwijder de geklemde lamp Den
vervang de lamp.
– Monteer de lamphouder Cen ver-
volgens de lampunit.
fig. 21
L0B0137b
Ga voorzichtig te werk bij
het verwijderen van de
richtingaanwijzerunit op
het voorspatbord zodat de carros-
serie en het lampenglas niet be-
schadigd worden.
Page 170 of 246
ACHTERLICHTUNITS
In de achterlichtunits zijn de gloei-
lampen voor de achterlichten/rem-
lichten, richtingaanwijzers, achteruit-
rijlichten en de mistachterlichten op-
genomen (fig. 22):A- richtingaanwijzer;
B- achterlichten/remlichten;
C- achteruitrijlicht;
D- mistachterlichten.
166
fig. 23
L0B0041b
fig. 22
L0B0115b
Gloeilamp vervangen
(fig. 23 - 24):
– Verwijder de afwerking Abij de
punten en in de richting die door de
pijlen worden aangegeven.
– Maak de stekker Blos en vervol-
gens de twee blokkeerschroeven C.
fig. 24
L0B0263b
Page 171 of 246

167
– Draai de vleugelmoer Dlos en
neem de achterlichtunit naar buiten
uit.
– Verwijder de lamphouders door ze
iets naar links te draaien (fig. 25):
A- Richtingaanwijzers (oranje);
B- Duplogloeilamp rem-/achter-
licht;
C- Gloeilamp achteruitrijlicht;
D- Gloeilamp voor mistachterlicht.
– Verwijder de gloeilampen door ze
iets in te drukken en linksom te
draaien zoals is afgebeeld in de figuur.
– Monteer na het vervangen van de
lamp de lamphouder door deze
rechtsom te draaien. Controleer ver-
volgens of de houder goed vat zit.– Monteer de lichtunit en draai de
vleugelmoer Daan de buitenkant en
de twee blokkeerschroeven Caan de
binnenkant vast.
– Maak de stekker Bvast en mon-
teer de afwerking A.
KENTEKENPLAATVERLICHTING
(fig. 26)
De kentekenplaatverlichting bevindt
zich aan beide zijden van de hand-
greep voor het openen van de achter-
klep. Gloeilamp vervangen:
– Verwijder het geklemde lampen-
glas Azoals in de figuur is aangege-
ven.
– Verwijder de geklemde lamp Ben
vervang hem;
fig. 25
L0B0138b
fig. 26
L0B0144b
DERDE REMLICHT (fig. 27 - 28)
Gloeilamp vervangen:
– Open de achterklep.
– Verwijder het geklemde be-
schermdeksel A.
fig. 27
L0B0142b
Page 172 of 246
– Duw de lippen B, zoals is aange-
geven, in en verwijder aan de onder-
kant de lamphouder Cvan de lichtu-
nit.
– Zoek de doorgebrande en ge-
klemde lamp en vervang hem.
– Monteer de lamphouder C.
– Plaats het beschermdeksel Aen
controleer of het goed bevestigd is.PLAFONDVERLICHTING IN
HET MIDDEN-ACHTER
(fig. 29 - 30)
BELANGRIJKDeze werkwijze is
voor alle drie de lampen gelijk. De il-
lustraties hebben betrekking op de
plafondverlichting voor.Gloeilamp vervangen:
– Verwijder het geklemde lampen-
glas Azoals in de figuur is aangege-
ven.
– Zoek de doorgebrande en ge-
klemde lamp en vervang hem.
– Monteer het lampenglas Aen con-
troleer of het goed bevestigd is.DEFECTE INTERIEURVERLICHTING
168
fig. 28
L0B0143b
fig. 29
L0B0146b
fig. 30
L0B0147b
Page 173 of 246
169
VERLICHTING
ZONNEKLEPSPIEGEL
(fig. 31)
Gloeilamp vervangen:
– Open het dekseltje Avan het spie-
geltje.
– Wip het geklemde lampenglas B
op de door de pijl aangegeven plaats
los.
– Verwijder de geklemde gloeilamp
Cen vervang hem.
– Monteer het lampenglas Ben sluit
het dekseltje A.VERLICHTING
DASHBOARDKASTJE (fig. 32)
Gloeilamp vervangen:
– Open de klep en wip het lampen-
glas Agedeeltelijk los.
– Trek het lampenglas Ain de rich-
ting van de pijl (naar de onderkant
van het kastje) om de schakelaar B
niet te beschadigen.
– Verwijder de geklemde gloeilamp
Cen vervang hem.
– Duw het lampenglas Aterug tot-
dat u de vergrendeling hoort en let
daarbij op schakelaar B.
fig. 31
L0B0151b
fig. 32
L0B0152b
DORPELVERLICHTING (fig. 33)
Gloeilamp vervangen:
– Wip het geklemde lampenglas A
op de door de pijl aangegeven plaats
los.
– Verwijder de geklemde lamp Ben
vervang hem.
– Duw het lampenglas Aterug tot-
dat u de vergrendeling hoort.
fig. 33
L0B0145b
Page 174 of 246

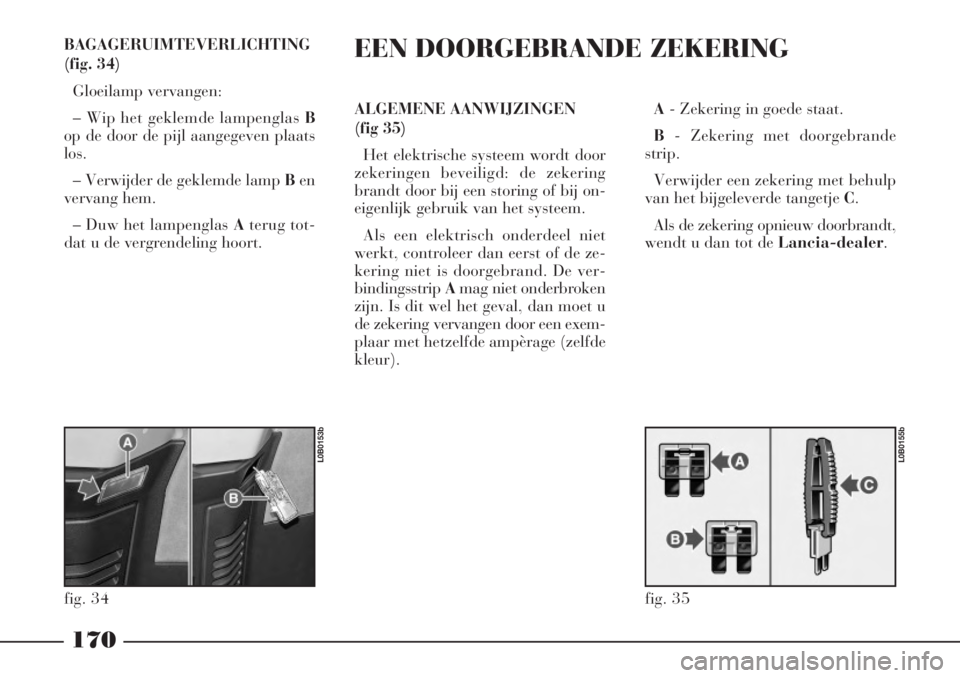

BAGAGERUIMTEVERLICHTING
(fig. 34)
Gloeilamp vervangen:
– Wip het geklemde lampenglas B
op de door de pijl aangegeven plaats
los.
– Verwijder de geklemde lamp Ben
vervang hem.
– Duw het lampenglas Aterug tot-
dat u de vergrendeling hoort.ALGEMENE AANWIJZINGEN
(fig 35)
Het elektrische systeem wordt door
zekeringen beveiligd: de zekering
brandt door bij een storing of bij on-
eigenlijk gebruik van het systeem.
Als een elektrisch onderdeel niet
werkt, controleer dan eerst of de ze-
kering niet is doorgebrand. De ver-
bindingsstrip Amag niet onderbroken
zijn. Is dit wel het geval, dan moet u
de zekering vervangen door een exem-
plaar met hetzelfde ampèrage (zelfde
kleur).
170
fig. 34
L0B0153b
fig. 35
L0B0155b
A- Zekering in goede staat.
B- Zekering met doorgebrande
strip.
Verwijder een zekering met behulp
van het bijgeleverde tangetje C.
Als de zekering opnieuw doorbrandt,
wendt u dan tot de Lancia-dealer.
EEN DOORGEBRANDE ZEKERING
Page 175 of 246
171
Vervang een defecte ze-
kering nooit door ander
materiaal. Gebruik altijd
een zekering met dezelfde kleur.
Vervang een zekering
nooit door een zekering
met een hoger ampèrage;
BRANDGEVAAR.Als een hoofdzekering
(MIDI-FUSE, MAXI-FUSE
of MEGA-FUSE) door-
brandt, voer dan geen enkele re-
paratie uit maar wendt u tot de
Lancia-dealer.PLAATS VAN DE ZEKERINGEN
(fig. 36 - 37 - 38)
De zekeringen bevinden zich in drie
zekeringenkasten:
– in het dashboardkastje; verwijder
het beschermdeksel Aom ze te berei-
ken.
– onder het luikje in de vloer voor de
passagiersstoel voor, naast de accu;
verwijder het beschermdeksel Bom ze
te bereiken.
– in de motorruimte; verwijder het
beschermdeksel Com ze te bereiken. Controleer voordat u een
zekering vervangt of de
contactsleutel uit het con-
tactslot is genomen en alle stroom-
gebruikers uit staan en/of zijn uit-
geschakeld.
