SELBSTHILFE 6- 29
4. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert auswechseln. DieSicherung muß sich paßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemmevom Hyundai-Händler repariert oderausgewechselt werden. Ist keineErsatzsicherung zur Hand, kannvorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwert verwendet werden, die für Zubehörzuständig ist, das nicht so wichtigist (z.B. Radio oder Zigarettenan-zünder). Ist dies der Fall,schnellstmöglich die Sicherung ergänzen.
daß eine Sicherung durchgebrannt ist, entsprechend der nachfolgendenSchritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen(dabei ist eine kleine im Sicherungs-kasten enthaltene "Sicherung- sabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits eine durchgebrannte Sicherung gefundenwurde.
GutDurchgebrannt
HLC4003
G200B02A
VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit demStromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, dasvon einem Hyundai-Händlerbestimmt und repariert werden muß.Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen.Eine Sicherung mit einem höherenStromstärke-Nennwert kann zuBeschädigung und Brandrisikoführen.!
HINWEIS: Siehe Seite 6-42 für dieBeschreibung der Sicherungstafel.

6- 30 SELBSTHILFE
G210B01A-AST Überprüfen der Batterie
Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasser entfernt werden. Nachdem dieBatterieklemmen trocken sind, müssensie leicht mit Schmierfett bedecktwerden.Zur Bestimmung des Batterielade- zustands die oberhalb der Batterie befindliche Batterieprüfanzeigekontrollieren.
o Batterien nur in gut gelüfteter
Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennendeZigaretten gelangen.
o Kinder vom Ladebereich fernhalten.
auf Personen, die folgendenGegenmaßnahmen ergreifen:
o Gerät Batterieflüssigkeit auf die
Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arztdie Augen weiterhin mit einemwassergetränkten Schwamm oderweichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einerBatterieentweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine des Fahrzeugs) entstehen explosive Gase. Um Verletzungsgefahrauszuschließen, müssen grundsätzlichdie folgenden Warnhinweise beachtetwerden:
WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältigdie nachfolgenden Vorsichtsmaß-nahmen beachten, um schwereVerletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, diegiftig und hoch korrosiv wirkt. Vorsichtigvorgehen, um keine Batterieflüssigkeitauf Personen oder Fahrzeug zuverschütten. Gerät Batterieflüssigkeit
G210A01A-AST ÜBERPRÜFUNG DER BATTE- RIE!
D010B01A

SELBSTHILFE 6- 31
G220A01A-AST ÜBERPRÜFUNG DER ELEK- TRISCHEN KÜHLGEBLÄSE G220B01A-AST Überprüfen des Motorkühlgebläses
Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein- schalten.
WARNUNG:
Der Kühlerlüfter wird über die Kühl-mitteltemperatur gesteuert und kanndaher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätterdes Kühlerlüfters äußerst vorsichtigvorgehen, um Verletzungen durchdie drehenden Rotorblätter zuvermeiden. Wenn die Kühlmittel- temperatur sinkt, schaltet der Lüfter automatisch aus. Dies istNormalzustand.
!
G220C01TB-AST Überprüfen des Kondensator-
Kühlerlüfters Bei laufender Klimaanlage schaltet sich der Kondensator-Kühlerlüfter von derECU automatisch gesteuert ein. Der Stand der Servolenkungsflüssigkeitsollte täglich überprüft werden.Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist.Dann überprüfen Sie, ob sich der Standder Servolenkungsflüssigkeit zwischenden "MAX"-und "MIN"-Markierungen
auf dem Flüssigkeitsbehälter befindet.
G230A03A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
HLC5006

6- 32 SELBSTHILFE
G300A02B-GST KRAFTSTOFFILTER ENT- WÄSSERN (DIESELMOTOR)
Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet, bedeutet dies, daß sich Wasser imKraftstoffilter angesammelt hat. DasFilter ist dann wie folgt zu entwässern.
G240A01A-AST SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenk- schläuche sollten entsprechend den inder Wartungstabelle in Kapitel 5aufgeführten Wartungsintervallen aufundichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen derSchlauchoberfläche müssen dieServolenkschläuche ausgewechseltwerden. Eine Qualitätsminderung desSchlauchs kann zu einer vorzeitigen Panne führen.
G300A01A
HINWEIS: Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motors schleifendeGeräusche von der Servolenkungs-pumpe zu hören sein. Verschwindetdieses Geräusch während desWarmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist auf dasVerhalten der Servolenkflüssigkeitbei extrem niedrigen Temperaturenzurückzuführen. Empfohlene Servolenkflüssigkeit Nur Öl des Typs PSF-3. HINWEIS: Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

SELBSTHILFE 6- 33
G290A01A
1. Den Ablaßstopfen unten am
Kraftstoffilter lösen und das Wasser mit geeigneten Mitteln auffangen.
2. Den Ablaßstopfen wieder festziehen,
wenn kein Wasser mehr austritt.
3. Sicherstellen, daß die Warnleuchte aufleuchtet, wenn die Zündungeingeschaltet wird, und daß sieerlischt, wenn der Motor angelassenwird.Ist dies nicht der Fall, wenden Siesich bitte an Ihren nächsten HYUNDAI-Vertragshändler.
HINWEIS: Wasser, das sich im Ölfilter angesammelt hat, sollte von einer autorisierten Hyundai-Werkstattentfernt werden. VORSICHT:
Ausgetretenes Wasser mußsorgfältig weggewischt werden, dader dem Wasser beigemischteKraftstoff sich entzünden und einen Brand verursachen könnte.
!
G290A03A-GST EINSTELLEN DER SCHEIN- WERFER Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem
Untergrund abstellen und mehrmals auf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeugin einem Abstand von 3.000 mmvon der Testwand entfernt ab.
3. Sicherstellen, daß das Fahrzeug
nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motoröl und Kraftstoff sowie Reserverad,Wagenheber und Werkzeuge).
G300B01A
Der Fahrer bzw. ein Gegenstand mit dem gleichen Gewicht muß auf demFahrersitz sitzen.
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfer einschalten (Abblendlicht).
Vertikale Einstellung HorizontaleEinstellung
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Schein-werfer) und eine horizontale Linie(durch den Mittelpunkt der einzelnenScheinwerfer) auf dem Bildschirmfür die Scheinwerfereinstellungziehen.
Anschließend eine parallele Linie 30mm unter der horizontalen Linie ziehen.

6- 34 SELBSTHILFE
TECHNISCHE DATEN: "H" Horizontale Mittellinie derScheinwerfer vom Boden Benzinmotor : 656 mm Dieselmotor : 664 mm "W" Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten Benzinmotor/Dieselmotor: 1.078 mm "L" Abstand zwischen denScheinwerfern und der Wand, ander die Scheinwerfer geprüft werden: 3.000 mm

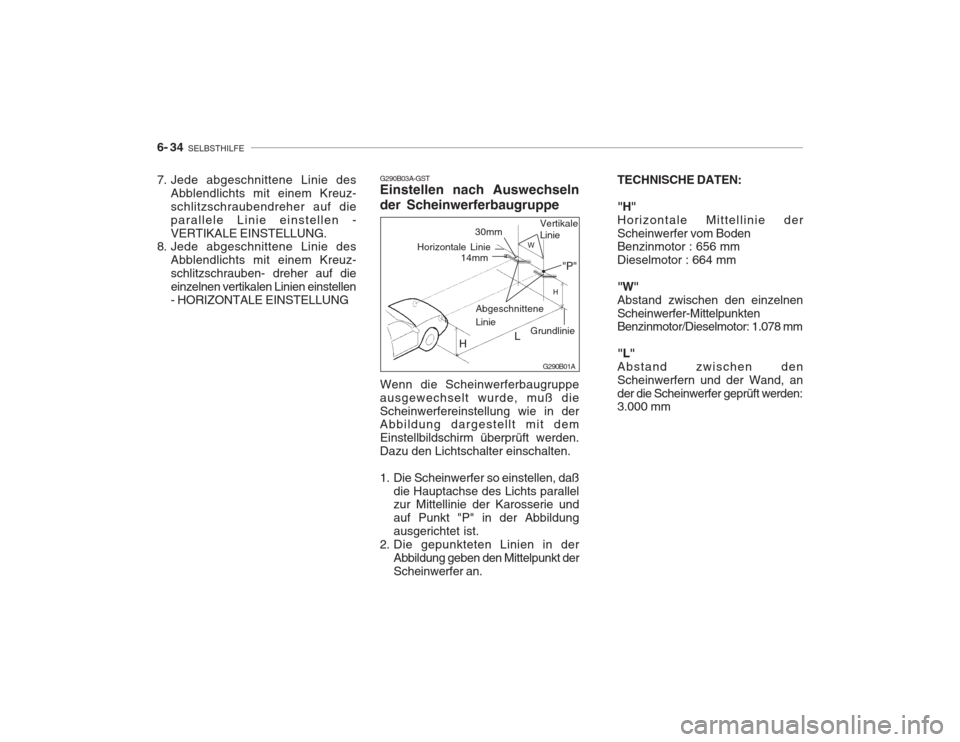

G290B03A-GSTEinstellen nach Auswechseln der Scheinwerferbaugruppe Wenn die Scheinwerferbaugruppe ausgewechselt wurde, muß dieScheinwerfereinstellung wie in der Abbildung dargestellt mit dem Einstellbildschirm überprüft werden.Dazu den Lichtschalter einschalten.
1. Die Scheinwerfer so einstellen, daß
die Hauptachse des Lichts parallel zur Mittellinie der Karosserie und auf Punkt "P" in der Abbildungausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt derScheinwerfer an. G290B01A
H
Grundlinie
Horizontale Linie
14mm30mm
Vertikale Linie
LW
H
Abgeschnittene Linie "P"
7. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuz- schlitzschraubendreher auf dieparallele Linie einstellen -VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuz-schlitzschrauben- dreher auf dieeinzelnen vertikalen Linien einstellen- HORIZONTALE EINSTELLUNG

SELBSTHILFE 6- 35
G260A02A-GST AUSWECHSELN DER GLÜH- LAMPE Vor dem Auswechseln der Glühlampe sicherstellen, daß der Schalter in Po-sition "OFF" steht.Im nächsten Absatz wird dargestellt, wie man die Glühlampen auswechselt. Darauf achten, daß die durchgebrannteGlühlampe durch eine Glühlampe dergleichen Größe und Wattzahlausgewechselt wird.Siehe Seite 6-41 für Angaben zur Wattzahl. G270A03A-ASTScheinwerfer-Glühlampe
Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motohaube öffnen.
3. Die Glühlampe stets am Plastik-
sockel anfassen und das Glas nichtberühren.
!
4. Die Scheinwerferbefestigungssch-rauben mit einem Schraubenschlü- ssel entfernen. 5. Das Netzkabel vom Glühlampen-
sockel auf der Rückseite des Scheinwerfers abziehen.
HLC5009
HLC5034-1
HLC5033
6. Die Staubabdeckung entfernen.
VORSICHT:
Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit denLampen in Kontakt kommen.

6- 36 SELBSTHILFE
WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kanndie Birne zerplatzen, und es könnenTeile in die Luft geschleudertwerden. Beim Auswechseln dieGlühlampe gegen Abrieb oder Kratzer und während der Beleuchtung gegen Flüssigkeitenschützen. Die Glühlampe nur beimEinsetzen in einen Scheinwerfereinschalten. Einen beschädigtenoder gesprungenen Scheinwerfer auswechseln. Die Glühlampe sorgfältig beseitigen.!
daß der Plastiksockel in die Scheinwerferbohrung paßt. DieStaubabdeckung nach demFestziehen der Glühlampenfederanbringen und das Netzkabel wieder anschließen.
9. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampe verwenden.
10. Die Scheinwerferhöhe richtig einstellen.
7. Die Glühlampenfeder drücken, um die Scheinwerferglühlampeherauszunehmen.
HLC5011
HLC5010
8. Die Schutzkappe von derErsatzglühlampe abnehmen und die neue Glühlampe so einsetzen, G270A03A
