2005 BMW MOTORRAD K 1200 S Manual de instrucciones (in Spanish)

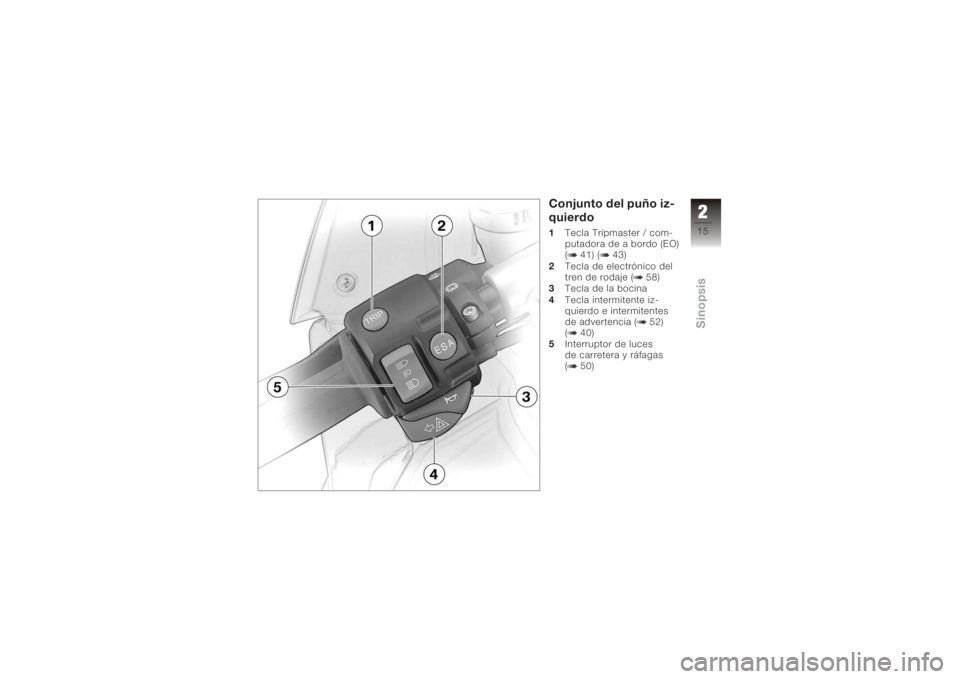

Conjunto del puño iz-
quierdo1Tecla Tripmaster / com-
putadora de a bordo (EO)
( 41) ( 43)
2 Tecla de electrónico del
tren de rodaje ( 58)
3 Tecla de la bocina
4 Tecla intermitente iz-
quierdo e intermitentes
de advertencia ( 52)
( 40)
5 Interruptor de luces
de carretera y ráfagas
( 50)
215zSinopsis

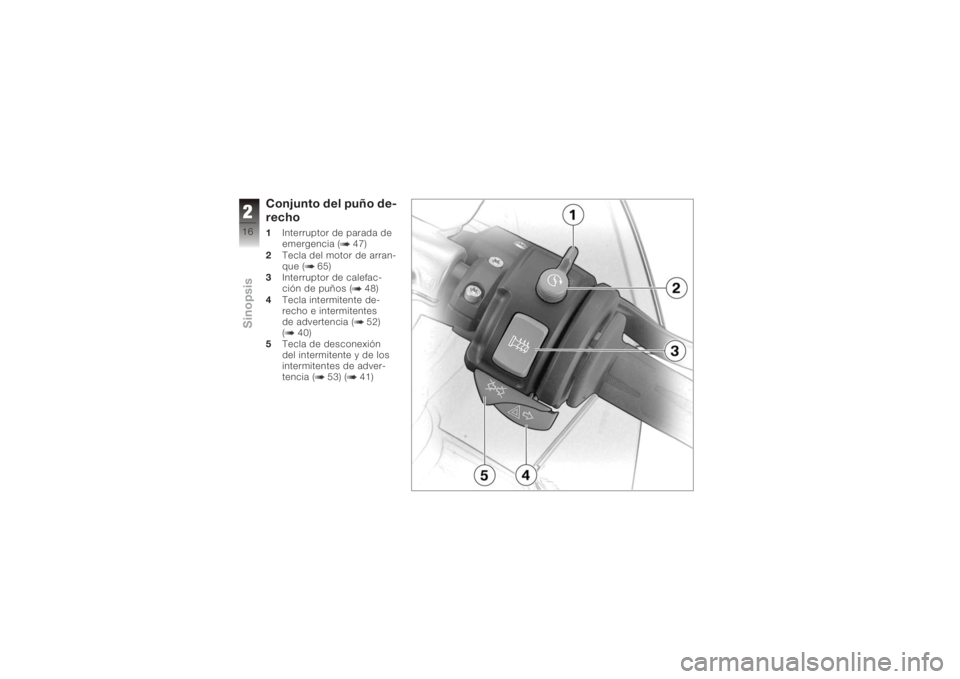

Conjunto del puño de-
recho1Interruptor de parada de
emergencia ( 47)
2 Tecla del motor de arran-
que ( 65)
3 Interruptor de calefac-
ción de puños ( 48)
4 Tecla intermitente de-
recho e intermitentes
de advertencia ( 52)
( 40)
5 Tecla de desconexión
del intermitente y de los
intermitentes de adver-
tencia ( 53) ( 41)
216zSinopsis

Cuadro de instrumen-
tos1Velocímetro
2 Cuentarrevoluciones
3 Testigos de control y de
advertencia ( 20)
4 Pantalla multifunción
( 20)
5 Testigo de control de la
alarma antirrobo (equi-
po opcional) y sensor de
iluminación de los instru-
mentos
6 Ajuste hora ( 46)
La iluminación del cua-
dro de instrumentos está
dotada de un sistema de con-
mutación automático de día y
noche.
217zSinopsis

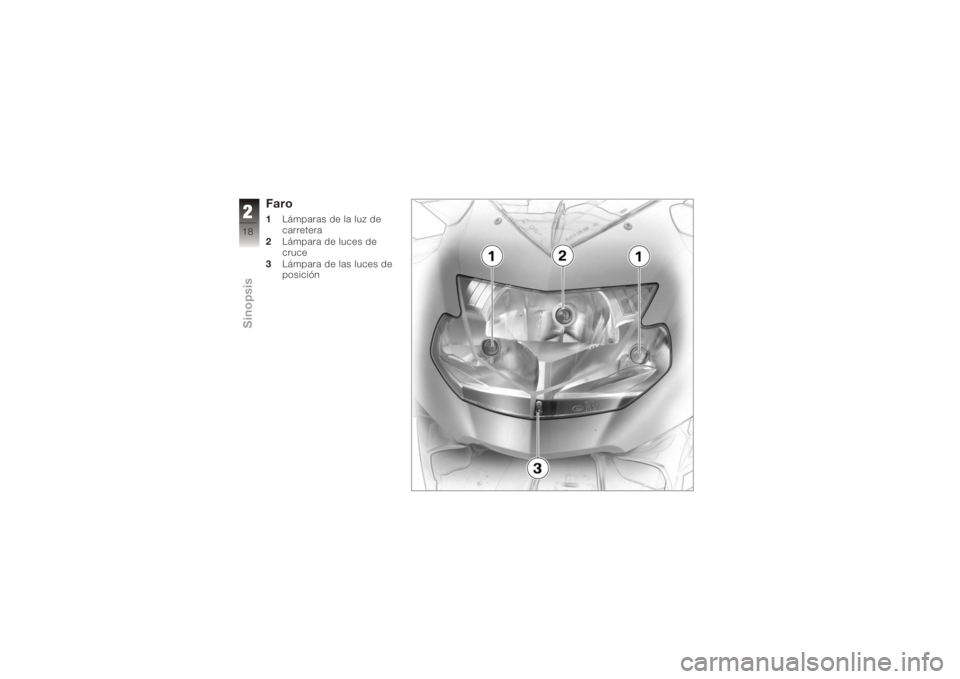

Faro1Lámparas de la luz de
carretera
2 Lámpara de luces de
cruce
3 Lámpara de las luces de
posición
218zSinopsis

Indicadores
Pantalla multifunción .......... 20
Testigos de control y de
advertencia ................... 20
Testigo de advertencia del
ABS .......................... 20
Indicadores de
funcionamiento . ............... 20
Indicadores de advertencia
generales . .................... 21
Indicadores de advertencia de
ABS .......................... 28
319zIndicadores

Pantalla multifunción1Reloj
2 Espacio para los indi-
cadores de advertencia
( 21)
3 Zona de indicaciones
de la computadora de
a bordo
4 Indicador de marcha se-
leccionada ( 21)
5 Indicador de la tempera-
tura del motor ( 21)
6 Zona para las indicación
del electrónico del tren
de rodaje ( 59) 7
Indicador Tripmaster
( 41)
8 Indicador del nivel de
combustible ( 20)
Testigos de control y
de advertencia1Testigo de control del
intermitente izquierdo
2 Testigo de control de las
luces de carretera
3 Testigo de advertencia
general
4 Testigo de control de
punto muerto 5
Testigo de advertencia
del ABS
6 Testigo de control del
intermitente derecho
Testigo de advertencia
del ABSEn algunos países es posible
una representación diferente
del testigo de advertencia de
ABS.
Representación alterna-
tiva del testigo de adver-
tencia del ABS.Indicadores de funcio-
namientoNivel de combustible
Los segmentos debajo
del símbolo del surtidor
de gasolina indican la canti-
dad de combustible restante.
320zIndicadores

Marcha
Se indica la marcha se-
leccionada.
Si no hay ninguna marcha
introducida, el indicador de
cambio indica 0. También se
enciende el testigo de control
de punto muerto.
Temperatura del líquido
refrigerante
Los segmentos debajo
del símbolo de tempe-
ratura indican el nivel de la
temperatura del líquido refri-
gerante.
Indicadores de adver-
tencia generalesRepresentación
Las advertencias generales
se indican a través de textos
y símbolos en la pantalla mul-
tifunción, y en algunos casos
se ilumina también el testi- go de advertencia general en
color rojo o en amarillo. Se
pueden visualizar simultánea-
mente varias advertencias.
321zIndicadores

Vista general de los indicadores de advertencia
Representación Significado
Se ilumina en
amarilloSe muestra la ad-
vertencia
EWS!
EWS activo ( 24)
Se ilumina en
amarillo Se muestra la
advertencia
FUEL!
Se ha alcanzado el nivel de reserva
( 24)
Se ilumina en rojo Temperatura del líquido refrigerante demasiado alta ( 24)
Se ilumina en
amarillo Aparece Sistema electrónico del motor
( 25)
Se ilumina en rojo Aparece Presión de aceite del motor insufi- ciente ( 25)
Se ilumina en rojo Aparece Corriente de carga de batería insufi- ciente ( 26)
Se ilumina en
amarillo Se muestra la
advertencia
LAMPR!
Avería en la lámpara trasera ( 26)
322zIndicadores
