para no dañar el cable del
sensor de ABS.
Levantar la motocicleta por
delante hasta que la rueda
delantera gire con libertad.
Para levantar la motocicle-
ta, se recomienda utilizar el
bastidor para la rueda de-
lantera BMW Motorrad.
Montar el bastidor para la
rueda delantera ( 112)El tornillo de apriete del
eje izquierdo sujeta el
casquillo roscado en el guia-
do de la rueda delantera. Si
el casquillo roscado está ali- neado de forma incorrecta,
la distancia entre el anillo del
sensor del ABS y el propio
sensor no será correcta, pro-
vocando un funcionamiento
anómalo del ABS e incluso la
avería del sensor del ABS.
Para garantizar el alineamien-
to correcto del casquillo ros-
cado, no desmontar o aflojar
el tornillo de apriete del eje
izquierdo.
Soltar el tornillo de sujeción
de eje derecho 6.
Desmontar el eje inserta-
ble 7sujetando la rueda.
BMW Motorrad ofrece
un adaptador para des-
montar el eje insertable. Este
adaptador puede combinar-
se con una llave de boca o
poligonal convencional de 22
cm de ancho entre caras. El
adaptador con el número de
referencia de herramienta es-
pecial BMW 36 3 691 puede adquirirse en un Concesiona-
rio BMW Motorrad.
Apoyar la rueda delantera
en la guía de la rueda sobre
el suelo.
Extraer la rueda delantera
haciéndola rodar hacia de-
lante. No dañar el sensor del
ABS al hacer rodar la
rueda delantera para extraer-
la/introducirla.
7106zMantenimiento

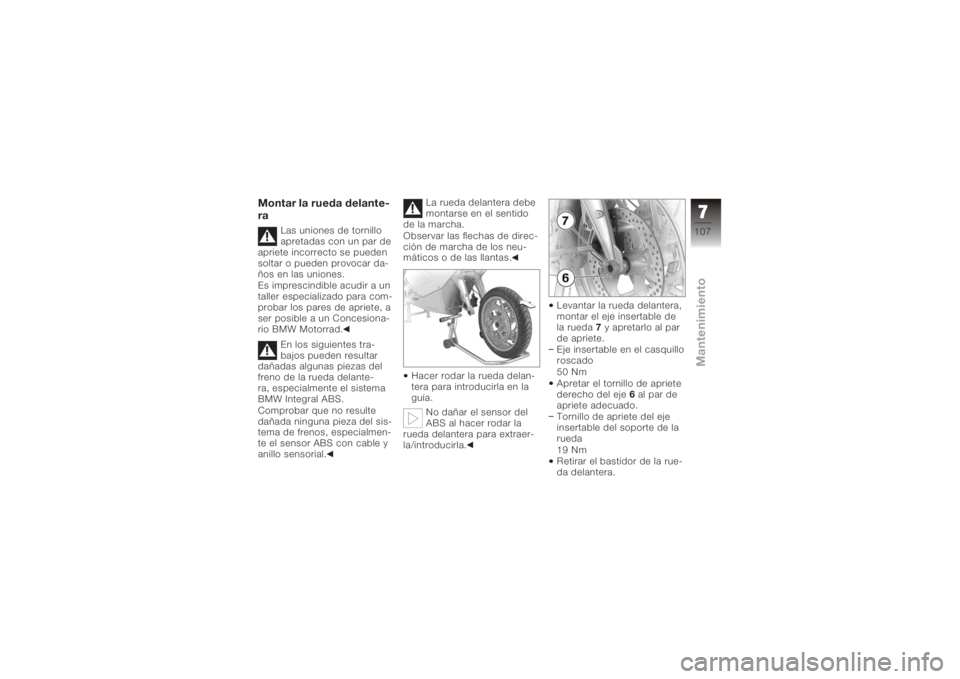

Montar la rueda delante-
ra
Las uniones de tornillo
apretadas con un par de
apriete incorrecto se pueden
soltar o pueden provocar da-
ños en las uniones.
Es imprescindible acudir a un
taller especializado para com-
probar los pares de apriete, a
ser posible a un Concesiona-
rio BMW Motorrad.
En los siguientes tra-
bajos pueden resultar
dañadas algunas piezas del
freno de la rueda delante-
ra, especialmente el sistema
BMW Integral ABS.
Comprobar que no resulte
dañada ninguna pieza del sis-
tema de frenos, especialmen-
te el sensor ABS con cable y
anillo sensorial. La rueda delantera debe
montarse en el sentido
de la marcha.
Observar las flechas de direc-
ción de marcha de los neu-
máticos o de las llantas.
Hacer rodar la rueda delan-
tera para introducirla en la
guía. No dañar el sensor del
ABS al hacer rodar la
rueda delantera para extraer-
la/introducirla. Levantar la rueda delantera,
montar el eje insertable de
la rueda
7y apretarlo al par
de apriete.
Eje insertable en el casquillo
roscado
50 Nm
Apretar el tornillo de apriete
derecho del eje 6al par de
apriete adecuado.
Tornillo de apriete del eje
insertable del soporte de la
rueda
19 Nm
Retirar el bastidor de la rue-
da delantera.
7107zMantenimiento
Colocar las pinzas de freno
sobre los discos de freno.El cable del sensor del
ABS puede desgastar-
se si está en contacto con el
disco de freno.
Comprobar que el cable del
sensor de ABS está tendido
correctamente.
Tender el cable de ABS con
cuidado.
Enroscar los tornillos de fija-
ción 3. Pinza del freno delantero,
soporte de la rueda monta-
do ( 137)
Retirar las incrustaciones de
la llanta.
Montar el guardabarros de
la rueda delantera y apretar
los tornillos
1.
Conectar el encendido.
Esperar a que finalice el
autodiagnóstico del ABS.
Accionar la maneta del fre-
no varias veces con fuer-
za hasta notar un punto de
presión.
7108zMantenimiento
Desmontar la rueda tra-
seraApoyar la motocicleta en un
bastidor auxiliar, BMW Mo-
torrad recomienda utilizar el
bastidor de la rueda trasera
de BMW Motorrad.
Montar el bastidor de la
rueda trasera.
con AO Caballete central:
Apoyar la motocicleta sobre
el caballete central y ase-
gurarse de que la base de
apoyo sea plana y resisten-
te.

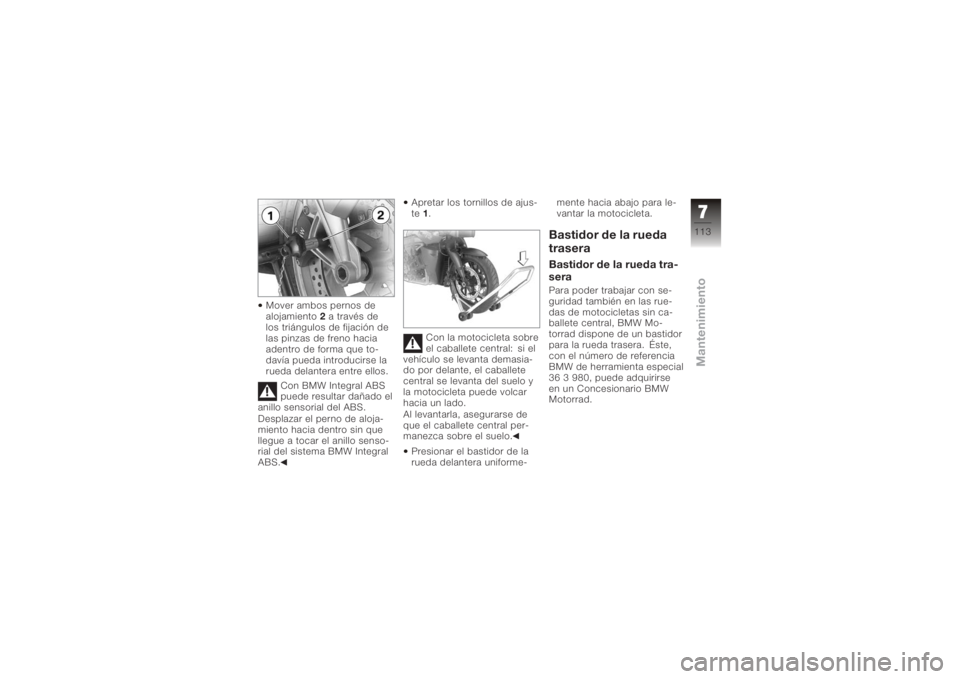

Mover ambos pernos de
alojamiento2a través de
los triángulos de fijación de
las pinzas de freno hacia
adentro de forma que to-
davía pueda introducirse la
rueda delantera entre ellos.
Con BMW Integral ABS
puede resultar dañado el
anillo sensorial del ABS.
Desplazar el perno de aloja-
miento hacia dentro sin que
llegue a tocar el anillo senso-
rial del sistema BMW Integral
ABS. Apretar los tornillos de ajus-
te
1.
Con la motocicleta sobre
el caballete central: si el
vehículo se levanta demasia-
do por delante, el caballete
central se levanta del suelo y
la motocicleta puede volcar
hacia un lado.
Al levantarla, asegurarse de
que el caballete central per-
manezca sobre el suelo.
Presionar el bastidor de la
rueda delantera uniforme- mente hacia abajo para le-
vantar la motocicleta.
Bastidor de la rueda
traseraBastidor de la rueda tra-
seraPara poder trabajar con se-
guridad también en las rue-
das de motocicletas sin ca-
ballete central, BMW Mo-
torrad dispone de un bastidor
para la rueda trasera. Éste,
con el número de referencia
BMW de herramienta especial
36 3 980, puede adquirirse
en un Concesionario BMW
Motorrad.
7113zMantenimiento
A
Abreviaturas y símbolos, 6
Aceite del motorAñadir, 96
Comprobar el nivel, 95
Datos técnicos, 139
Indicador de advertencia
de la presión de aceite del
motor, 25
Alarma antirrobo, 17
Amortiguación detrás Ajustar, 11, 13, 57
Arranque con alimentación externa, 122
Asiento Cerradura, 11, 13
Desmontar, 53
Montar, 54
Autonomía restante, 42, 44
B
Bastidor de la rueda delantera Montar, 112
Bastidor de la rueda trasera Montar, 114 Batería
Cargar la batería desembor-
nada, 124
Cargar la batería emborna-
da, 124
Desmontar, 125
Indicador de advertencia de
la corriente de carga de la
batería, 26
Montar, 126
Bloqueo de arranque Indicador de adverten-
cia, 24
Bocina, 15
C
Caballete lateral Al arrancar, 64
Calefacción de puños, 16, 48
Cambio Al arrancar, 65
Datos técnicos, 140
Cerradura del manillar, 39
Chasis Datos técnicos, 146 Combustible
Datos técnicos, 139
Indicador de advertencia de
reserva, 24
Indicador de cantidades, 20
Repostar, 78
Computadora de a bordo Autonomía restante, 44
Consumo medio, 45
Función tripmaster, 43
Poner a cero el consumo
medio, 45
Poner a cero la velocidad
media, 45
Seleccionar el indicador, 43
Tecla, 15
Temperatura ambiente, 46
Velocidad media, 44
Confirmación del manteni- miento, 153

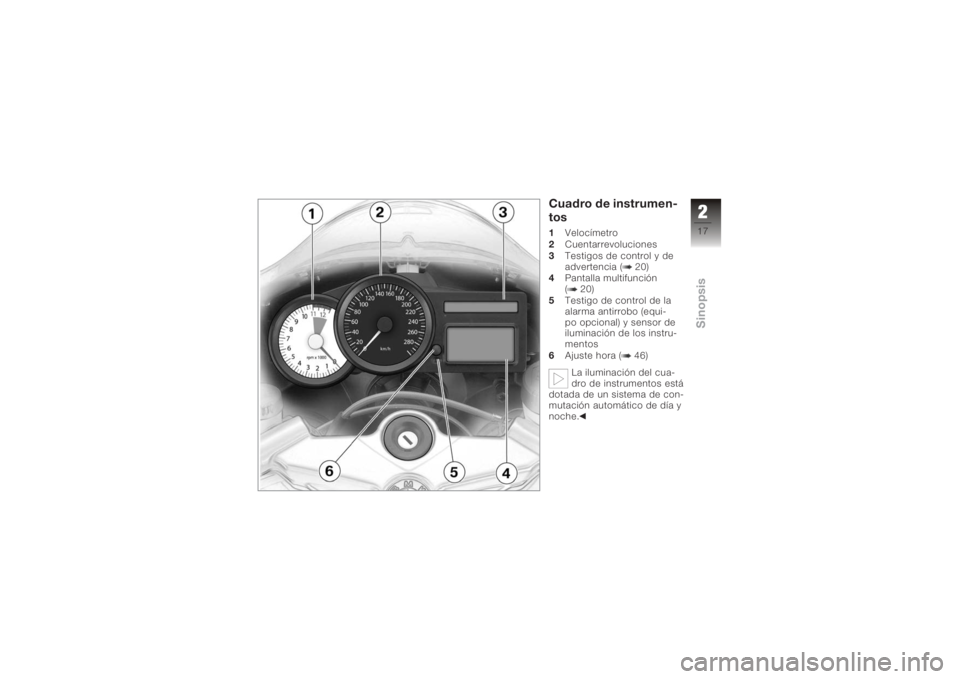

Cuadro de instrumentos Sensor de alumbrado, 17
