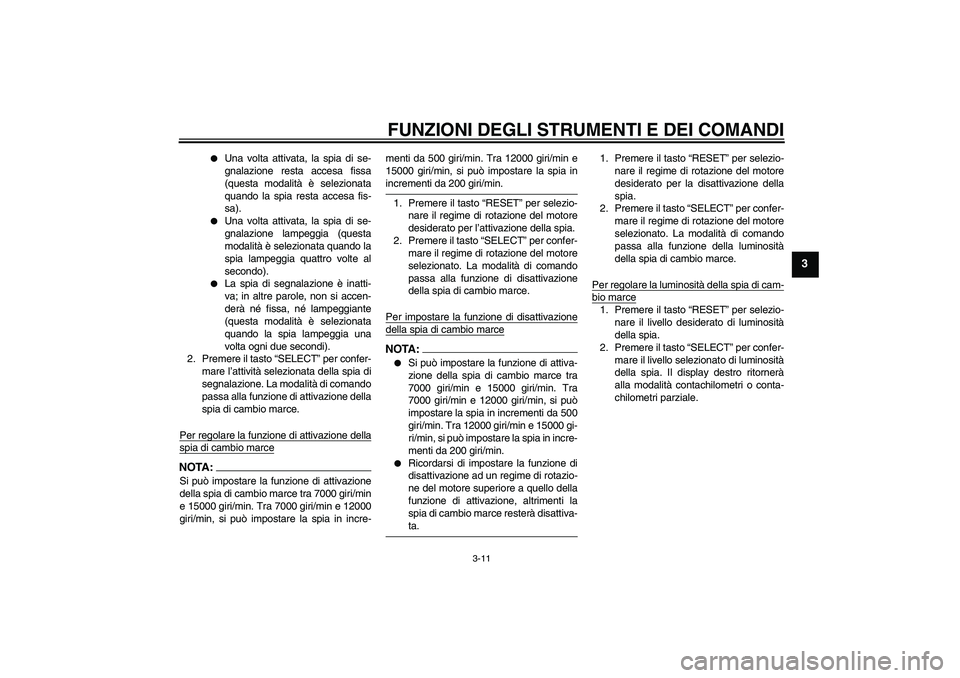

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3


Una volta attivata, la spia di se-
gnalazione resta accesa fissa
(questa modalità è selezionata
quando la spia resta accesa fis-
sa).


Una volta attivata, la spia di se-
gnalazione lampeggia (questa
modalità è selezionata quando la
spia lampeggia quattro volte al
secondo).


La spia di segnalazione è inatti-
va; in altre parole, non si accen-
derà né fissa, né lampeggiante
(questa modalità è selezionata
quando la spia lampeggia una
volta ogni due secondi).
2. Premere il tasto “SELECT” per confer-
mare l’attività selezionata della spia di
segnalazione. La modalità di comando
passa alla funzione di attivazione della
spia di cambio marce.
Per regolare la funzione di attivazione della
spia di cambio marceNOTA:Si può impostare la funzione di attivazione
della spia di cambio marce tra 7000 giri/min
e 15000 giri/min. Tra 7000 giri/min e 12000
giri/min, si può impostare la spia in incre-menti da 500 giri/min. Tra 12000 giri/min e
15000 giri/min, si può impostare la spia in
incrementi da 200 giri/min.
1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per l’attivazione della spia.
2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione di disattivazione
della spia di cambio marce.
Per impostare la funzione di disattivazionedella spia di cambio marceNOTA:

Si può impostare la funzione di attiva-
zione della spia di cambio marce tra
7000 giri/min e 15000 giri/min. Tra
7000 giri/min e 12000 giri/min, si può
impostare la spia in incrementi da 500
giri/min. Tra 12000 giri/min e 15000 gi-
ri/min, si può impostare la spia in incre-
menti da 200 giri/min.


Ricordarsi di impostare la funzione di
disattivazione ad un regime di rotazio-
ne del motore superiore a quello della
funzione di attivazione, altrimenti la
spia di cambio marce resterà disattiva-ta.1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per la disattivazione della
spia.
2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione della luminosità
della spia di cambio marce.
Per regolare la luminosità della spia di cam-
bio marce1. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità
della spia.
2. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità
della spia. Il display destro ritornerà
alla modalità contachilometri o conta-
chilometri parziale.
U5VYH0H0.book Page 11 Thursday, November 13, 2003 5:26 PM

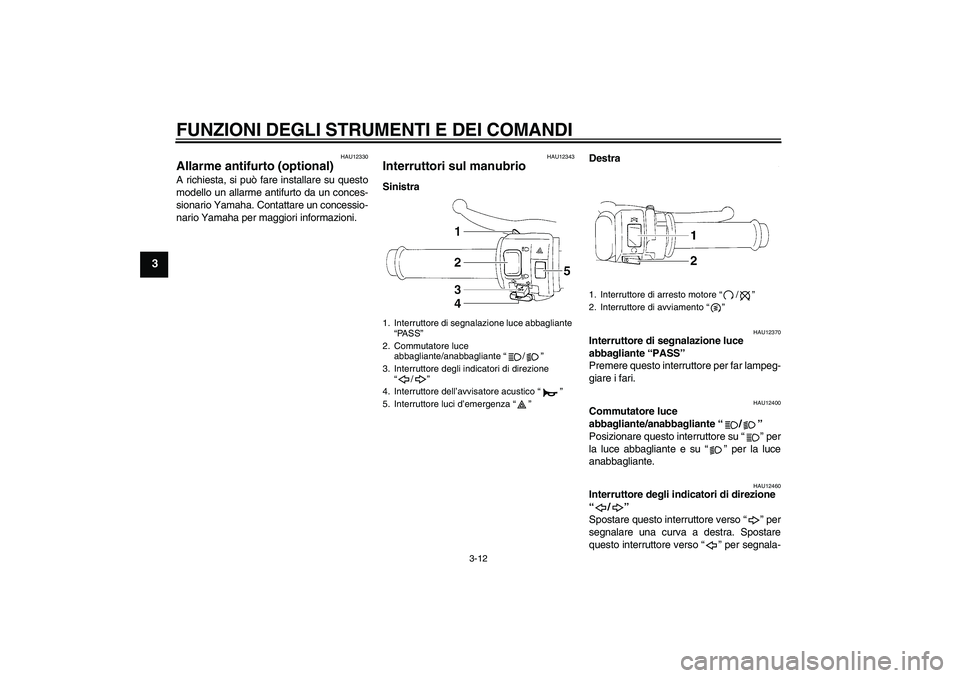

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12330
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12343
Interruttori sul manubrio SinistraDestra
HAU12370
Interruttore di segnalazione luce
abbagliante “PASS”
Premere questo interruttore per far lampeg-
giare i fari.
HAU12400
Commutatore luce
abbagliante/anabbagliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore degli indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
1. Interruttore di segnalazione luce abbagliante
“PA S S”
2. Commutatore luce
abbagliante/anabbagliante “/”
3. Interruttore degli indicatori di direzione
“/”
4. Interruttore dell’avvisatore acustico “”
5. Interruttore luci d’emergenza “”
1. Interruttore di arresto motore “/”
2. Interruttore di avviamento “”
U5VYH0H0.book Page 12 Thursday, November 13, 2003 5:26 PM

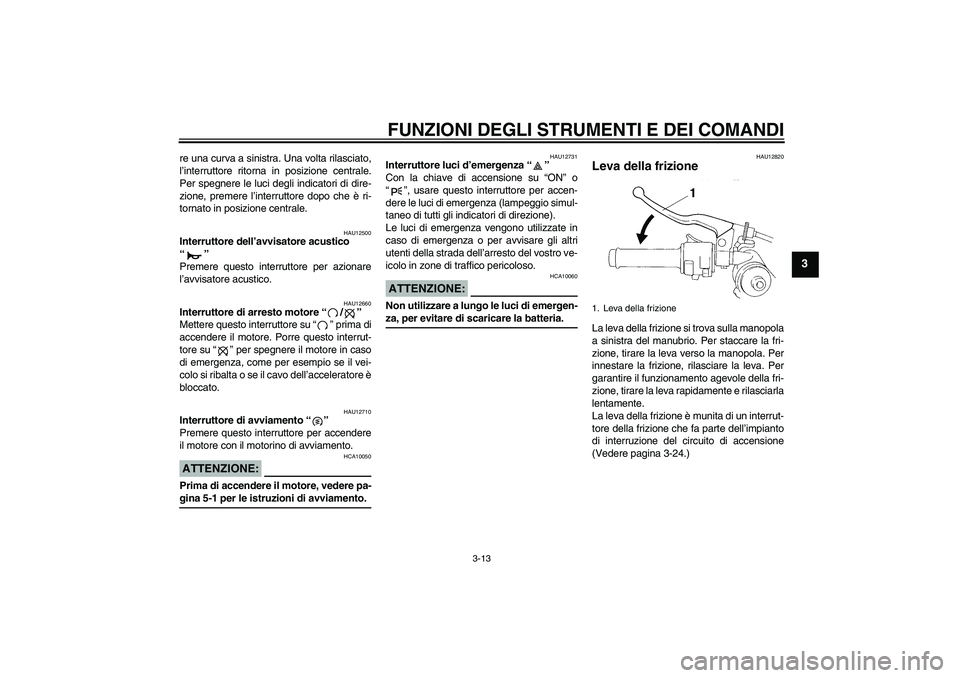

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU12731
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci di emergenza (lampeggio simul-
taneo di tutti gli indicatori di direzione).
Le luci di emergenza vengono utilizzate in
caso di emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10060
Non utilizzare a lungo le luci di emergen-za, per evitare di scaricare la batteria.
HAU12820
Leva della frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
di interruzione del circuito di accensione
(Vedere pagina 3-24.)1. Leva della frizione
U5VYH0H0.book Page 13 Thursday, November 13, 2003 5:26 PM

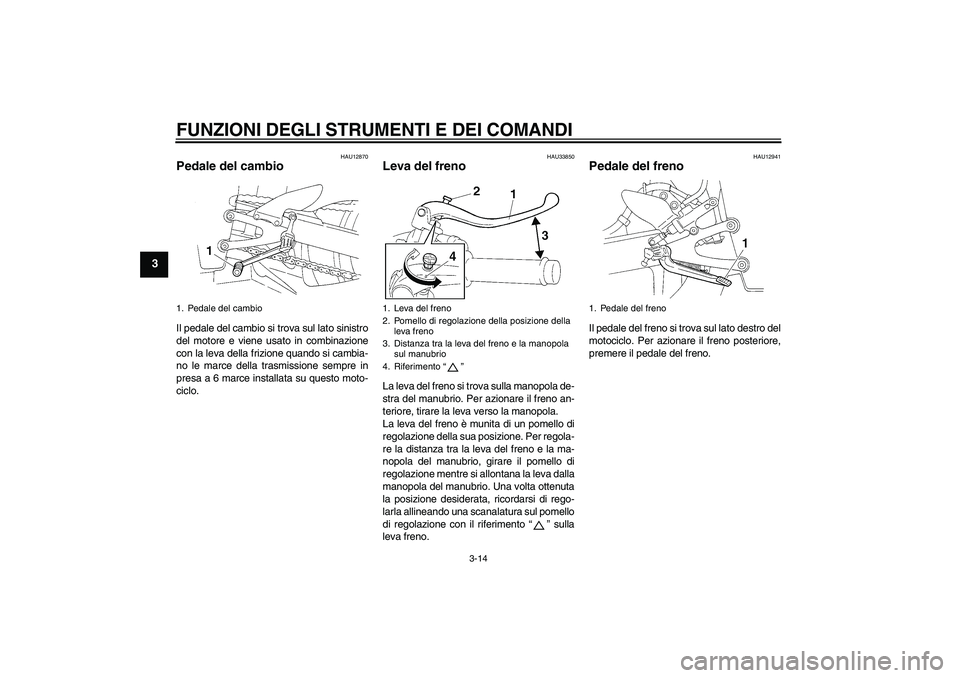

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU33850
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un pomello di
regolazione della sua posizione. Per regola-
re la distanza tra la leva del freno e la ma-
nopola del manubrio, girare il pomello di
regolazione mentre si allontana la leva dalla
manopola del manubrio. Una volta ottenuta
la posizione desiderata, ricordarsi di rego-
larla allineando una scanalatura sul pomello
di regolazione con il riferimento “” sulla
leva freno.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
1. Pedale del cambio
1. Leva del freno
2. Pomello di regolazione della posizione della
leva freno
3. Distanza tra la leva del freno e la manopola
sul manubrio
4. Riferimento “”
1. Pedale del freno
U5VYH0H0.book Page 14 Thursday, November 13, 2003 5:26 PM

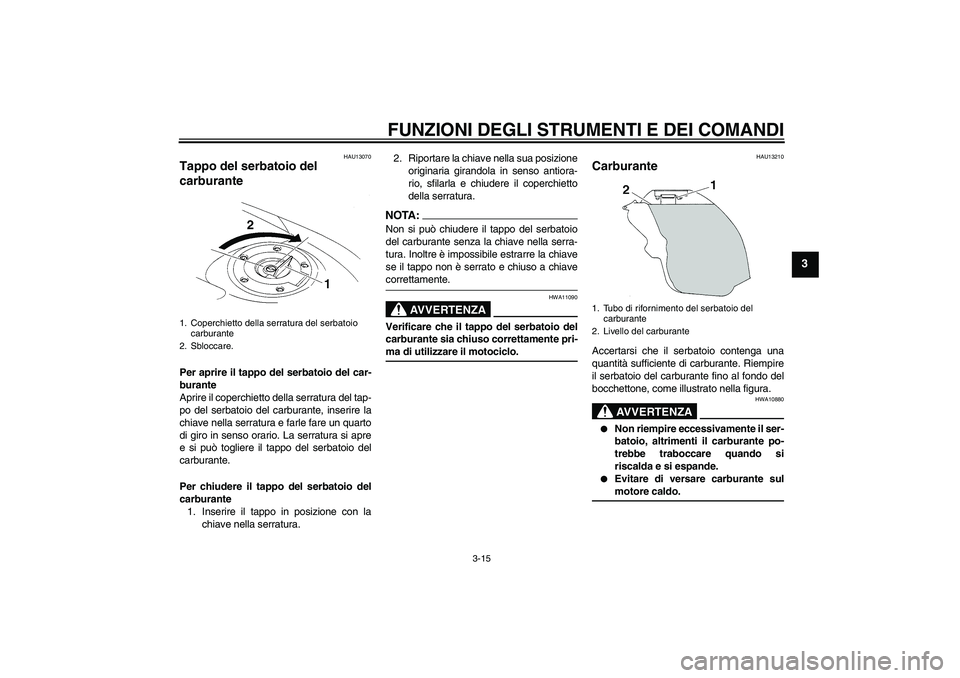

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13070
Tappo del serbatoio del
carburante Per aprire il tappo del serbatoio del car-
burante
Aprire il coperchietto della serratura del tap-
po del serbatoio del carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre
e si può togliere il tappo del serbatoio del
carburante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA:Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiavecorrettamente.
AVVERTENZA
HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-ma di utilizzare il motociclo.
HAU13210
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880


Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.


Evitare di versare carburante sulmotore caldo.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello del carburante
U5VYH0H0.book Page 15 Thursday, November 13, 2003 5:26 PM

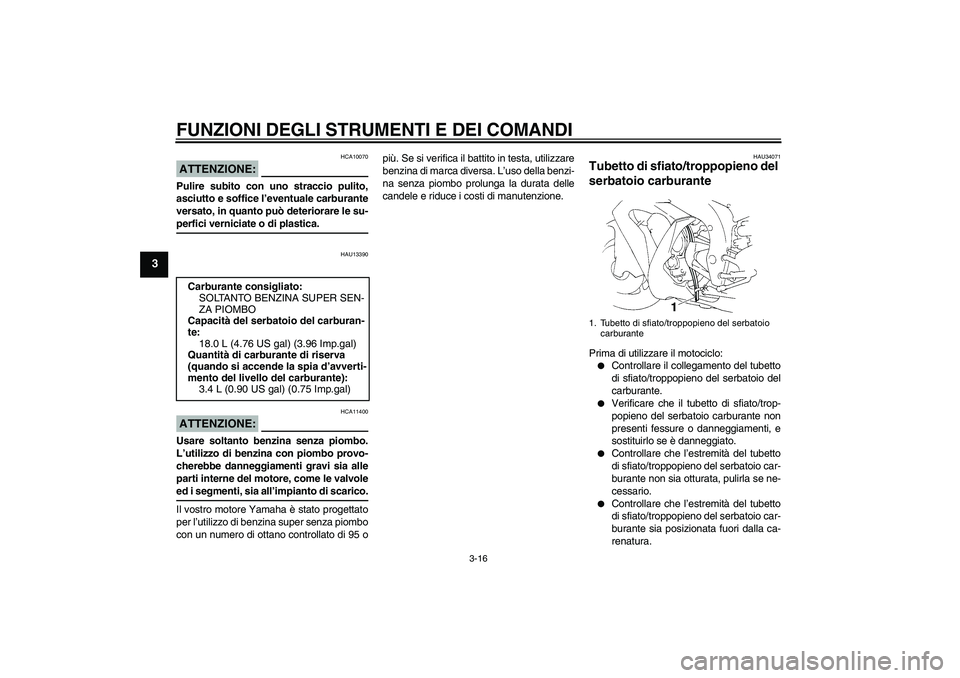

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13390
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 opiù. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU34071
Tubetto di sfiato/troppopieno del
serbatoio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
di sfiato/troppopieno del serbatoio del
carburante.


Verificare che il tubetto di sfiato/trop-
popieno del serbatoio carburante non
presenti fessure o danneggiamenti, e
sostituirlo se è danneggiato.


Controllare che l’estremità del tubetto
di sfiato/troppopieno del serbatoio car-
burante non sia otturata, pulirla se ne-
cessario.


Controllare che l’estremità del tubetto
di sfiato/troppopieno del serbatoio car-
burante sia posizionata fuori dalla ca-
renatura. Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità del serbatoio del carburan-
te:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avverti-
mento del livello del carburante):
3.4 L (0.90 US gal) (0.75 Imp.gal)
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
U5VYH0H0.book Page 16 Thursday, November 13, 2003 5:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU13430
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nella camera dello scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.


Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.


Non far girare il motore troppo alungo al minimo.
HAU33860

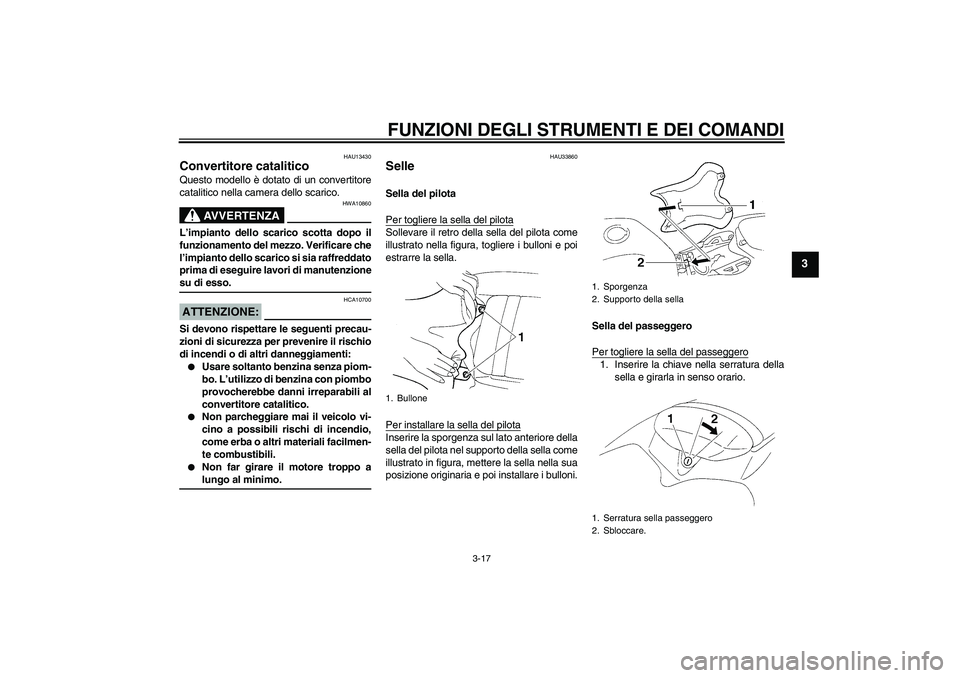

Selle Sella del pilota
Per togliere la sella del pilotaSollevare il retro della sella del pilota come
illustrato nella figura, togliere i bulloni e poi
estrarre la sella.
Per installare la sella del pilotaInserire la sporgenza sul lato anteriore della
sella del pilota nel supporto della sella come
illustrato in figura, mettere la sella nella sua
posizione originaria e poi installare i bulloni.Sella del passeggero
Per togliere la sella del passeggero
1. Inserire la chiave nella serratura della
sella e girarla in senso orario.
1. Bullone
1. Sporgenza
2. Supporto della sella
1. Serratura sella passeggero
2. Sbloccare.
U5VYH0H0.book Page 17 Thursday, November 13, 2003 5:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3

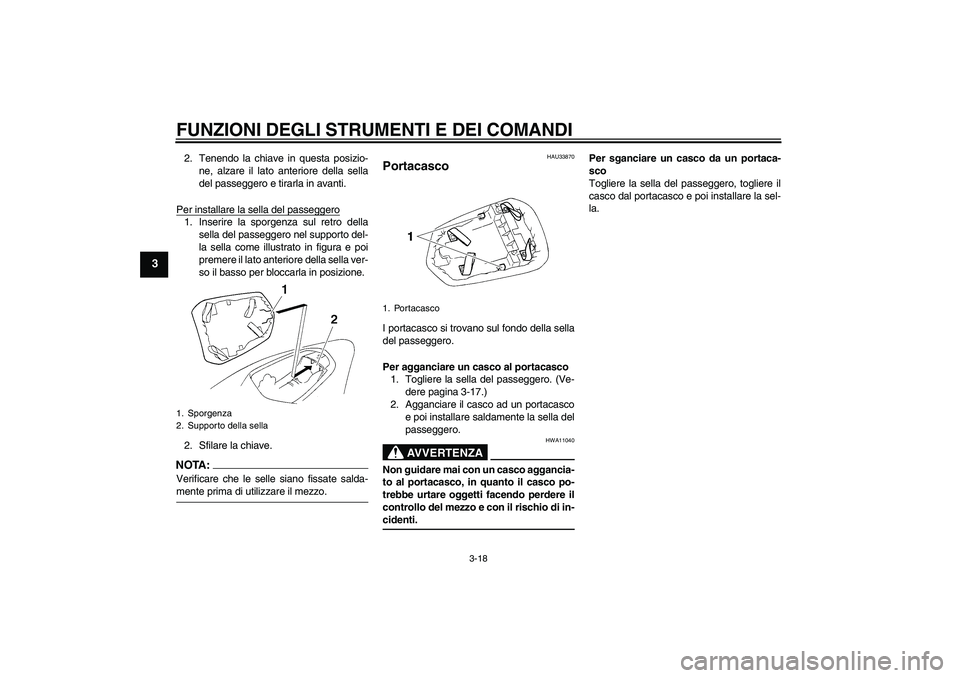

2. Tenendo la chiave in questa posizio-
ne, alzare il lato anteriore della sella
del passeggero e tirarla in avanti.
Per installare la sella del passeggero1. Inserire la sporgenza sul retro della
sella del passeggero nel supporto del-
la sella come illustrato in figura e poi
premere il lato anteriore della sella ver-
so il basso per bloccarla in posizione.
2. Sfilare la chiave.NOTA:Verificare che le selle siano fissate salda-mente prima di utilizzare il mezzo.
HAU33870
Portacasco I portacasco si trovano sul fondo della sella
del passeggero.
Per agganciare un casco al portacasco
1. Togliere la sella del passeggero. (Ve-
dere pagina 3-17.)
2. Agganciare il casco ad un portacasco
e poi installare saldamente la sella del
passeggero.
AVVERTENZA
HWA11040
Non guidare mai con un casco aggancia-
to al portacasco, in quanto il casco po-
trebbe urtare oggetti facendo perdere il
controllo del mezzo e con il rischio di in-cidenti.Per sganciare un casco da un portaca-
sco
Togliere la sella del passeggero, togliere il
casco dal portacasco e poi installare la sel-
la.
1. Sporgenza
2. Supporto della sella
1. Portacasco
U5VYH0H0.book Page 18 Thursday, November 13, 2003 5:26 PM
