2004 YAMAHA YZF-R1 Manuale duso (in Italian)

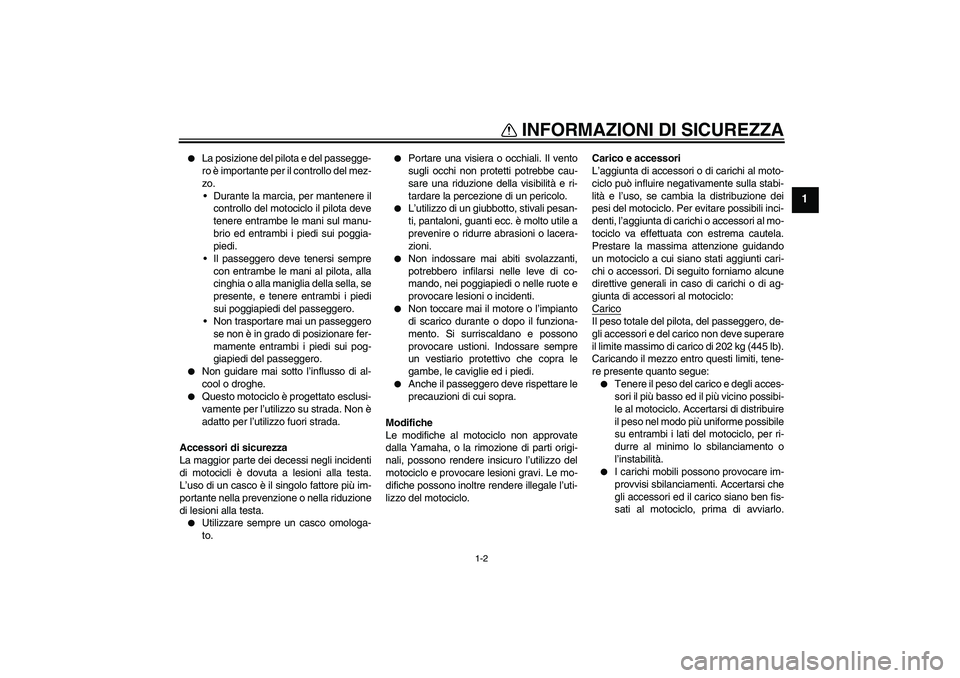

INFORMAZIONI DI SICUREZZA
1-2
1


La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
Durante la marcia, per mantenere il
controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia o alla maniglia della sella, se
presente, e tenere entrambi i piedi
sui poggiapiedi del passeggero.
Non trasportare mai un passeggero
se non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi del passeggero.


Non guidare mai sotto l’influsso di al-
cool o droghe.


Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il singolo fattore più im-
portante nella prevenzione o nella riduzione
di lesioni alla testa.


Utilizzare sempre un casco omologa-
to.


Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.


L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.


Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.


Non toccare mai il motore o l’impianto
di scarico durante o dopo il funziona-
mento. Si surriscaldano e possono
provocare ustioni. Indossare sempre
un vestiario protettivo che copra le
gambe, le caviglie ed i piedi.


Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Modifiche
Le modifiche al motociclo non approvate
dalla Yamaha, o la rimozione di parti origi-
nali, possono rendere insicuro l’utilizzo del
motociclo e provocare lesioni gravi. Le mo-
difiche possono inoltre rendere illegale l’uti-
lizzo del motociclo.Carico e accessori
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito forniamo alcune
direttive generali in caso di carichi o di ag-
giunta di accessori al motociclo:
Carico
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico di 202 kg (445 lb).
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Accertarsi di distribuire
il peso nel modo più uniforme possibile
su entrambi i lati del motociclo, per ri-
durre al minimo lo sbilanciamento o
l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
U5VYH0H0.book Page 2 Thursday, November 13, 2003 5:26 PM

INFORMAZIONI DI SICUREZZA
1-3
1
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.


Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Questi oggetti, com-
presi carichi del genere dei sacchi a
pelo, sacchi per effetti personali o ten-
de, possono provocare instabilità o ri-
durre la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto motociclo. Dato che la Yamaha non è in
grado di provare tutti gli altri accessori di-
sponibili, siete personalmente responsabili
della scelta, dell’installazione e dell’uso cor-
retti di accessori non Yamaha. Usare estre-
ma cautela nella scelta e nell’installazione
di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona delle forcelle pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona delle forcelle, te-
ner conto che devono essere il più
leggero possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure questo potrebbe divenire in-
stabile sotto l’azione di venti trasver-
sali. Questo genere di accessori
può provocare instabilità anche
quando si viene sorpassati o nel
sorpasso di veicoli di grandi dimen-
sioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere lacapacità di controllo del veicolo;
pertanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se tali accessori
superano la capacità dell’impianto
elettrico del motociclo si potrebbe veri-
ficare un guasto, che potrebbe causa-
re una pericolosa perdita
dell’illuminazione o della potenza del
motore.
Benzina e gas di scarico


LA BENZINA È ALTAMENTE INFIAM-
MABILE:
Al rifornimento, spegnere sempre il
motore.
Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.
Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.


Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.
U5VYH0H0.book Page 3 Thursday, November 13, 2003 5:26 PM

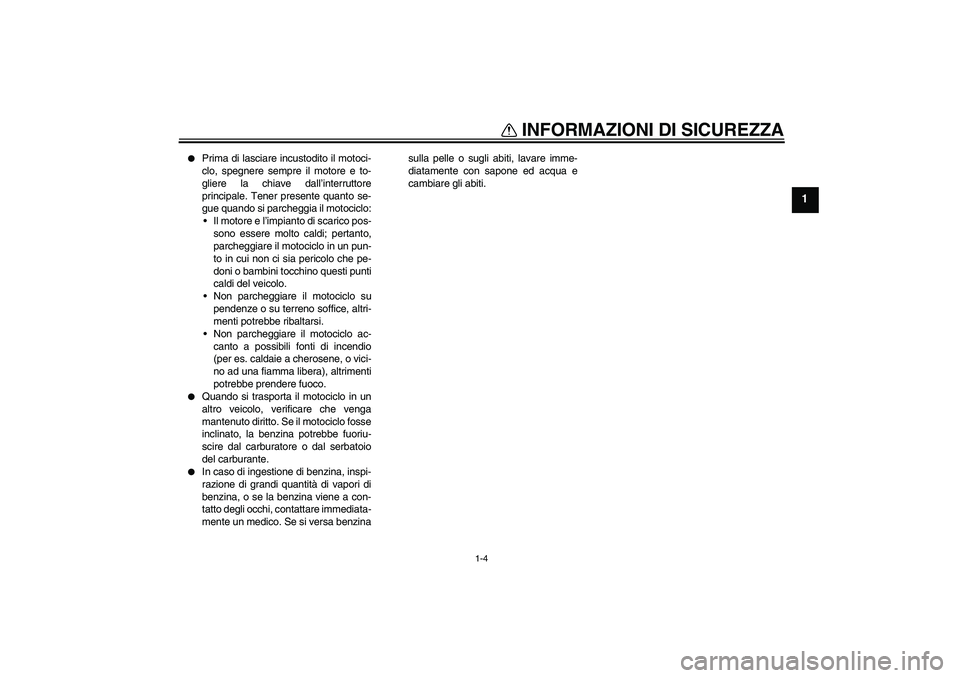

INFORMAZIONI DI SICUREZZA
1-4
1


Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dall’interruttore
principale. Tener presente quanto se-
gue quando si parcheggia il motociclo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi del veicolo.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a cherosene, o vici-
no ad una fiamma libera), altrimenti
potrebbe prendere fuoco.


Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal carburatore o dal serbatoio
del carburante.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzinasulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
U5VYH0H0.book Page 4 Thursday, November 13, 2003 5:26 PM

DESCRIZIONE
2-1
2
HAU10410

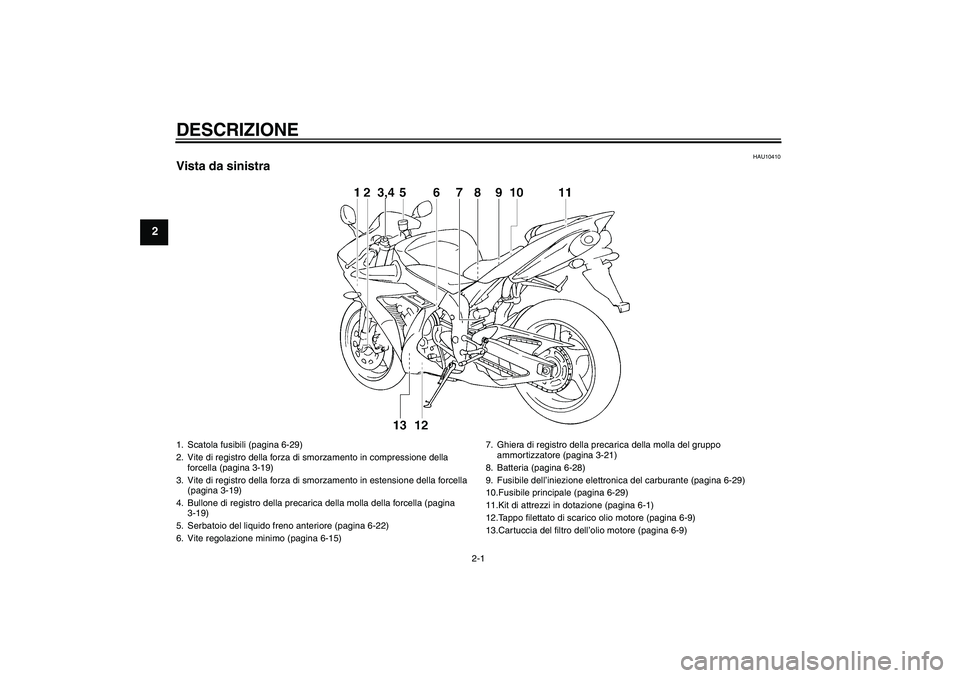

Vista da sinistra1. Scatola fusibili (pagina 6-29)
2. Vite di registro della forza di smorzamento in compressione della
forcella (pagina 3-19)
3. Vite di registro della forza di smorzamento in estensione della forcella
(pagina 3-19)
4. Bullone di registro della precarica della molla della forcella (pagina
3-19)
5. Serbatoio del liquido freno anteriore (pagina 6-22)
6. Vite regolazione minimo (pagina 6-15)7. Ghiera di registro della precarica della molla del gruppo
ammortizzatore (pagina 3-21)
8. Batteria (pagina 6-28)
9. Fusibile dell’iniezione elettronica del carburante (pagina 6-29)
10.Fusibile principale (pagina 6-29)
11.Kit di attrezzi in dotazione (pagina 6-1)
12.Tappo filettato di scarico olio motore (pagina 6-9)
13.Cartuccia del filtro dell’olio motore (pagina 6-9)U5VYH0H0.book Page 1 Thursday, November 13, 2003 5:26 PM

DESCRIZIONE
2-2
2
HAU10420

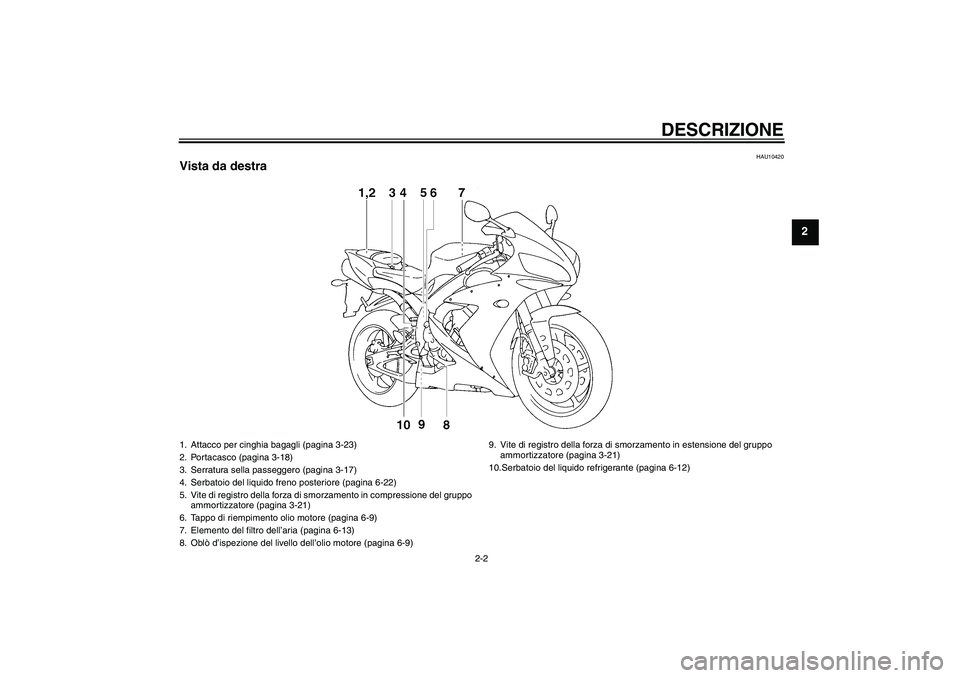

Vista da destra1. Attacco per cinghia bagagli (pagina 3-23)
2. Portacasco (pagina 3-18)
3. Serratura sella passeggero (pagina 3-17)
4. Serbatoio del liquido freno posteriore (pagina 6-22)
5. Vite di registro della forza di smorzamento in compressione del gruppo
ammortizzatore (pagina 3-21)
6. Tappo di riempimento olio motore (pagina 6-9)
7. Elemento del filtro dell’aria (pagina 6-13)
8. Oblò d’ispezione del livello dell’olio motore (pagina 6-9)9. Vite di registro della forza di smorzamento in estensione del gruppo
ammortizzatore (pagina 3-21)
10.Serbatoio del liquido refrigerante (pagina 6-12)
U5VYH0H0.book Page 2 Thursday, November 13, 2003 5:26 PM

DESCRIZIONE
2-3
2
HAU10430

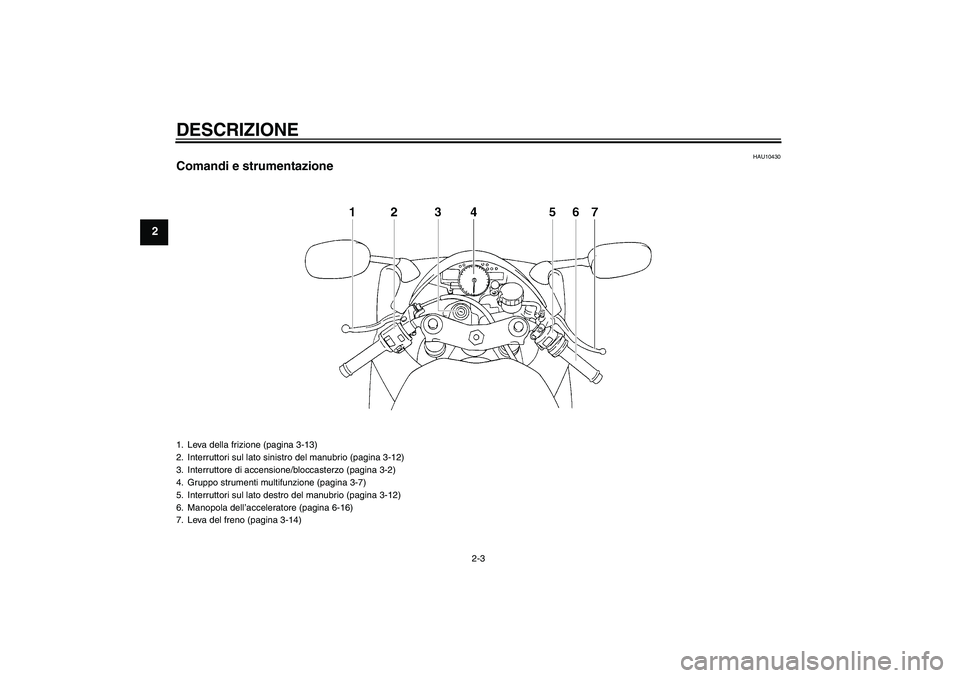

Comandi e strumentazione1. Leva della frizione (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-12)
3. Interruttore di accensione/bloccasterzo (pagina 3-2)
4. Gruppo strumenti multifunzione (pagina 3-7)
5. Interruttori sul lato destro del manubrio (pagina 3-12)
6. Manopola dell’acceleratore (pagina 6-16)
7. Leva del freno (pagina 3-14)U5VYH0H0.book Page 3 Thursday, November 13, 2003 5:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10972

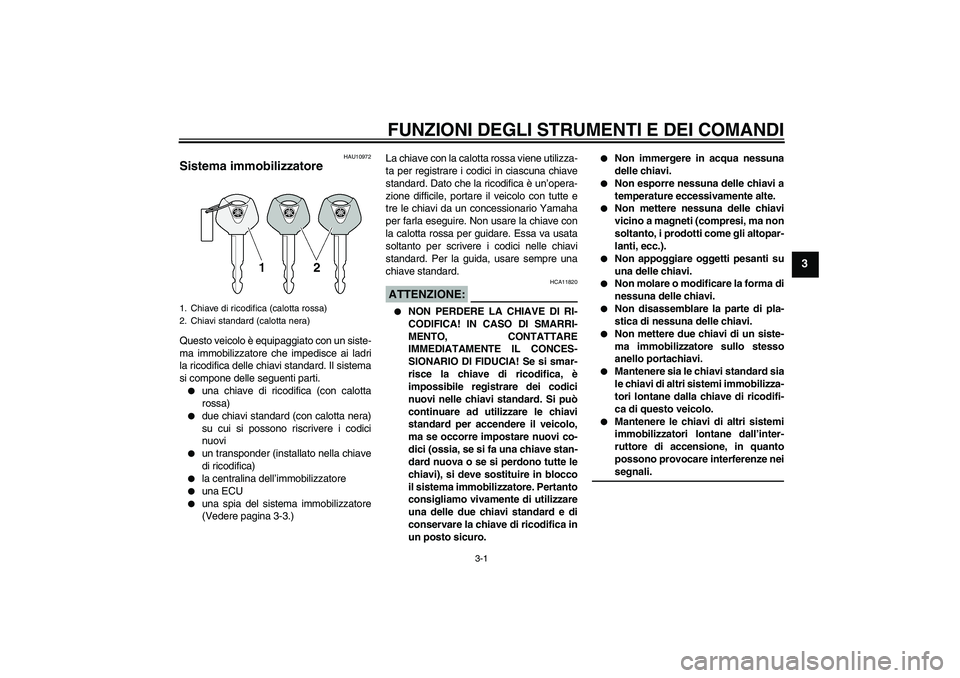

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


una ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5VYH0H0.book Page 1 Thursday, November 13, 2003 5:26 PM

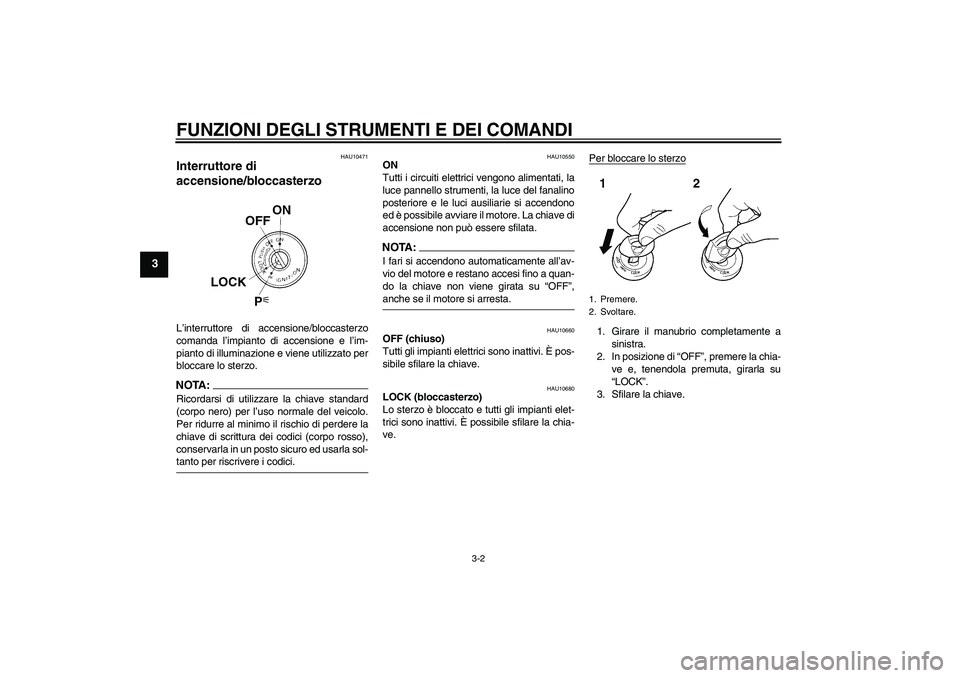

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471
Interruttore di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU10550
ON
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e le luci ausiliarie si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.NOTA:I fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U5VYH0H0.book Page 2 Thursday, November 13, 2003 5:26 PM
