2004 YAMAHA YZF-R1 Manuale duso (in Italian)

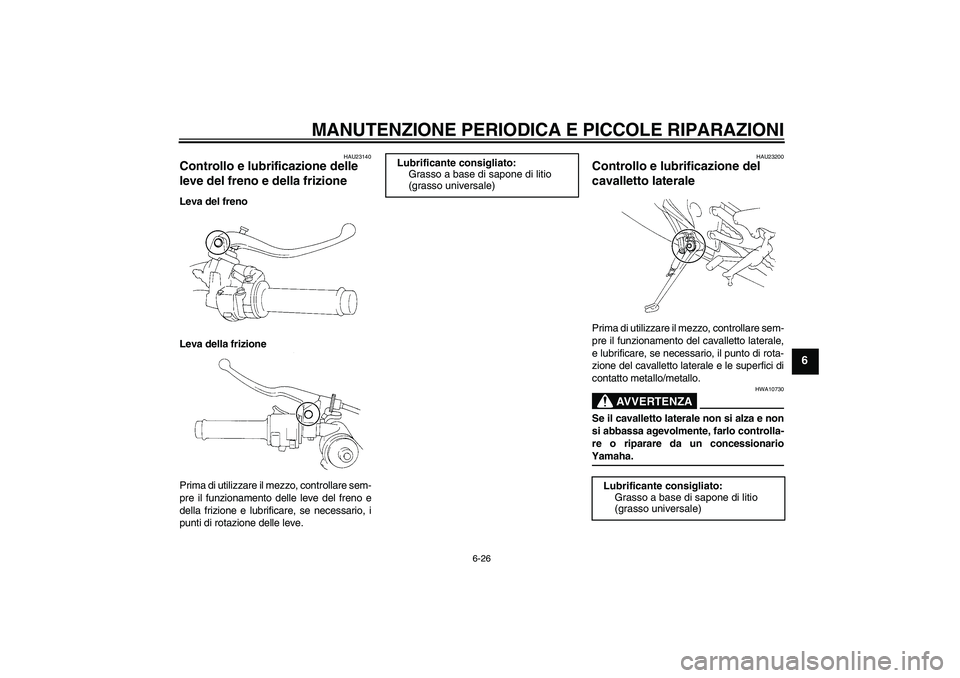

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
HAU23200
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5VYH0H0.book Page 26 Thursday, November 13, 2003 5:26 PM

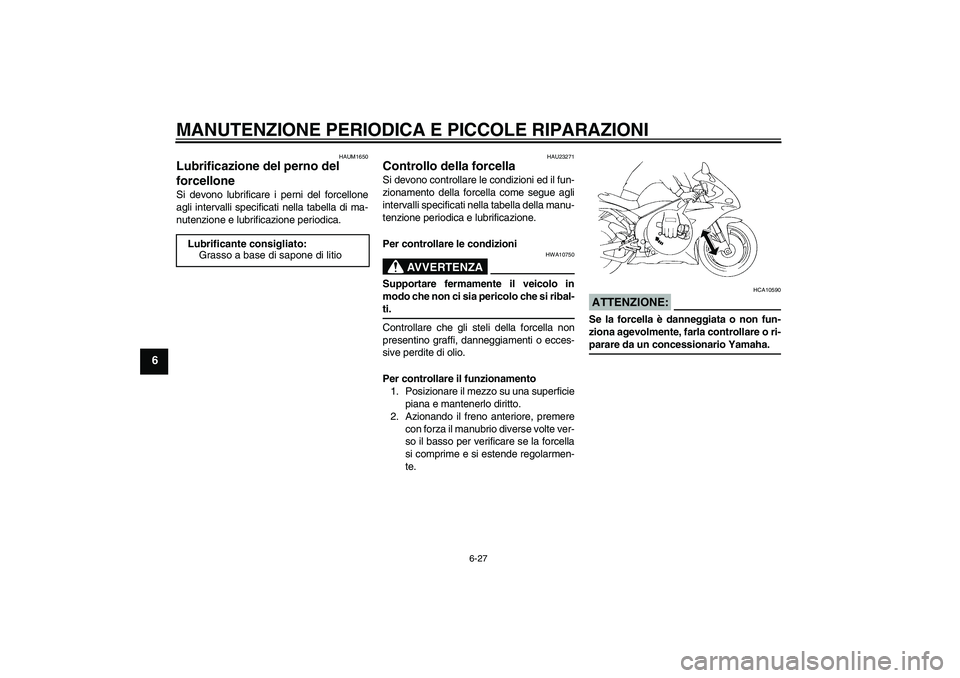

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAUM1650
Lubrificazione del perno del
forcellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23271
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha. Lubrificante consigliato:
Grasso a base di sapone di litio
U5VYH0H0.book Page 27 Thursday, November 13, 2003 5:26 PM

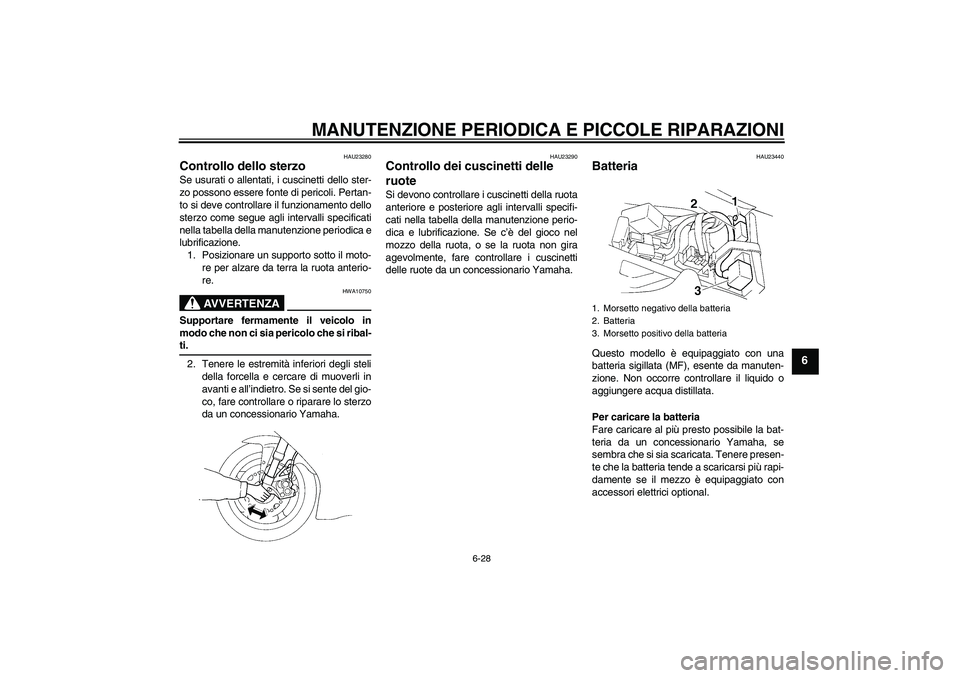

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU23280
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del gio-
co, fare controllare o riparare lo sterzo
da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23440
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il mezzo è equipaggiato con
accessori elettrici optional.1. Morsetto negativo della batteria
2. Batteria
3. Morsetto positivo della batteria
U5VYH0H0.book Page 28 Thursday, November 13, 2003 5:26 PM

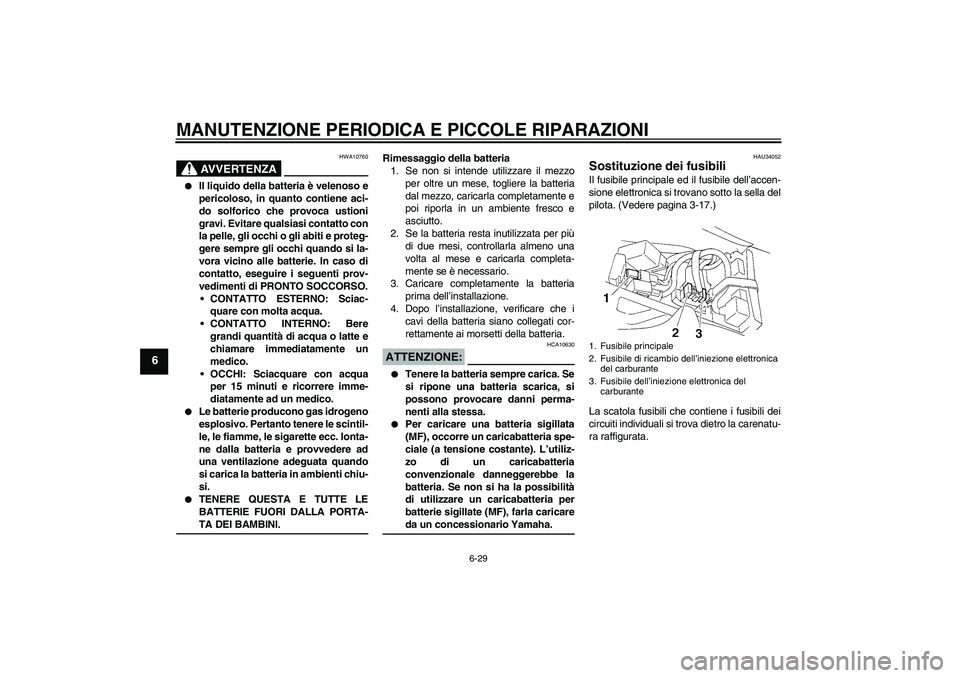

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAU34052
Sostituzione dei fusibili Il fusibile principale ed il fusibile dell’accen-
sione elettronica si trovano sotto la sella del
pilota. (Vedere pagina 3-17.)
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova dietro la carenatu-
ra raffigurata.1. Fusibile principale
2. Fusibile di ricambio dell’iniezione elettronica
del carburante
3. Fusibile dell’iniezione elettronica del
carburante
U5VYH0H0.book Page 29 Wednesday, November 19, 2003 4:01 PM

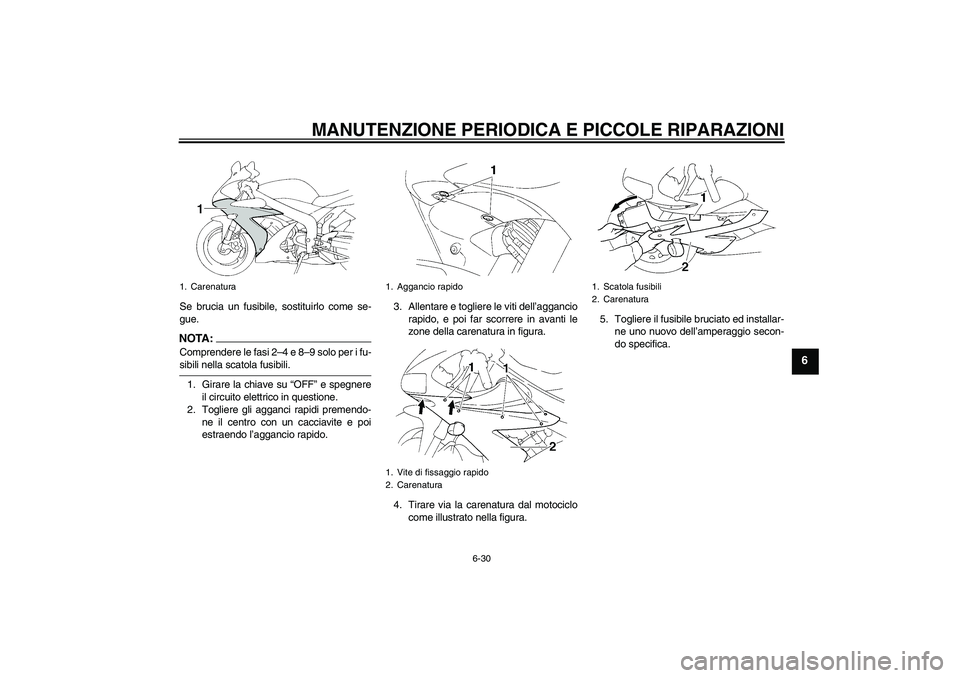

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
Se brucia un fusibile, sostituirlo come se-
gue.NOTA:Comprendere le fasi 2–4 e 8–9 solo per i fu-sibili nella scatola fusibili.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere gli agganci rapidi premendo-
ne il centro con un cacciavite e poi
estraendo l’aggancio rapido.3. Allentare e togliere le viti dell’aggancio
rapido, e poi far scorrere in avanti le
zone della carenatura in figura.
4. Tirare via la carenatura dal motociclo
come illustrato nella figura.5. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.1. Carenatura
1. Aggancio rapido
1. Vite di fissaggio rapido
2. Carenatura
1. Scatola fusibili
2. Carenatura
U5VYH0H0.book Page 30 Thursday, November 13, 2003 5:26 PM

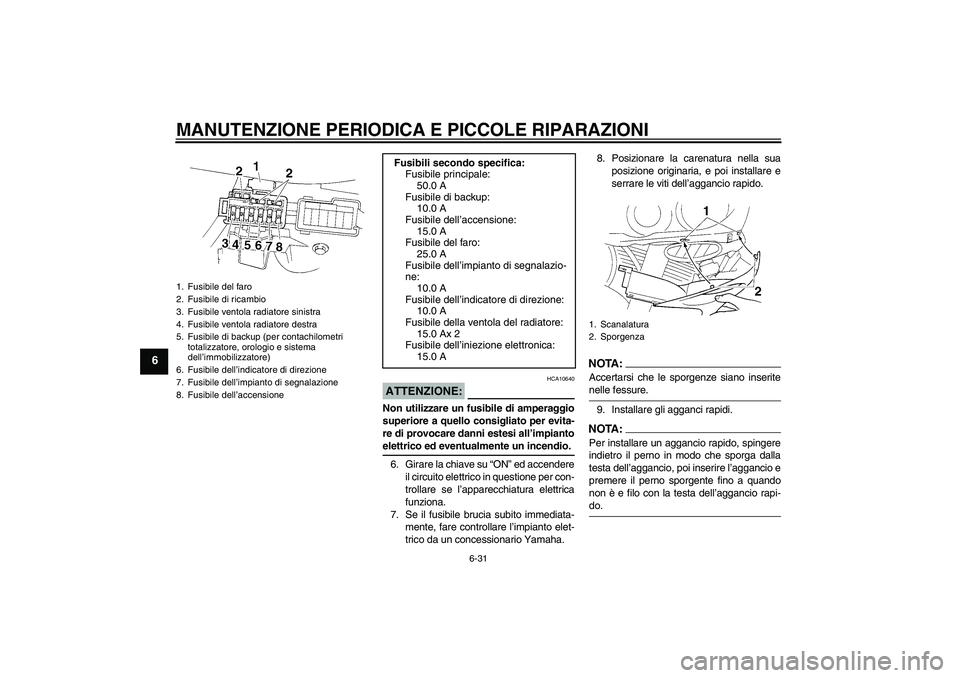

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
6. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
7. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.8. Posizionare la carenatura nella sua
posizione originaria, e poi installare e
serrare le viti dell’aggancio rapido.
NOTA:Accertarsi che le sporgenze siano inseritenelle fessure.
9. Installare gli agganci rapidi.NOTA:Per installare un aggancio rapido, spingere
indietro il perno in modo che sporga dalla
testa dell’aggancio, poi inserire l’aggancio e
premere il perno sporgente fino a quando
non è e filo con la testa dell’aggancio rapi-do.
1. Fusibile del faro
2. Fusibile di ricambio
3. Fusibile ventola radiatore sinistra
4. Fusibile ventola radiatore destra
5. Fusibile di backup (per contachilometri
totalizzatore, orologio e sistema
dell’immobilizzatore)
6. Fusibile dell’indicatore di direzione
7. Fusibile dell’impianto di segnalazione
8. Fusibile dell’accensione
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile di backup:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’indicatore di direzione:
10.0 A
Fusibile della ventola del radiatore:
15.0 Ax 2
Fusibile dell’iniezione elettronica:
15.0 A
1. Scanalatura
2. Sporgenza
U5VYH0H0.book Page 31 Wednesday, November 19, 2003 4:01 PM

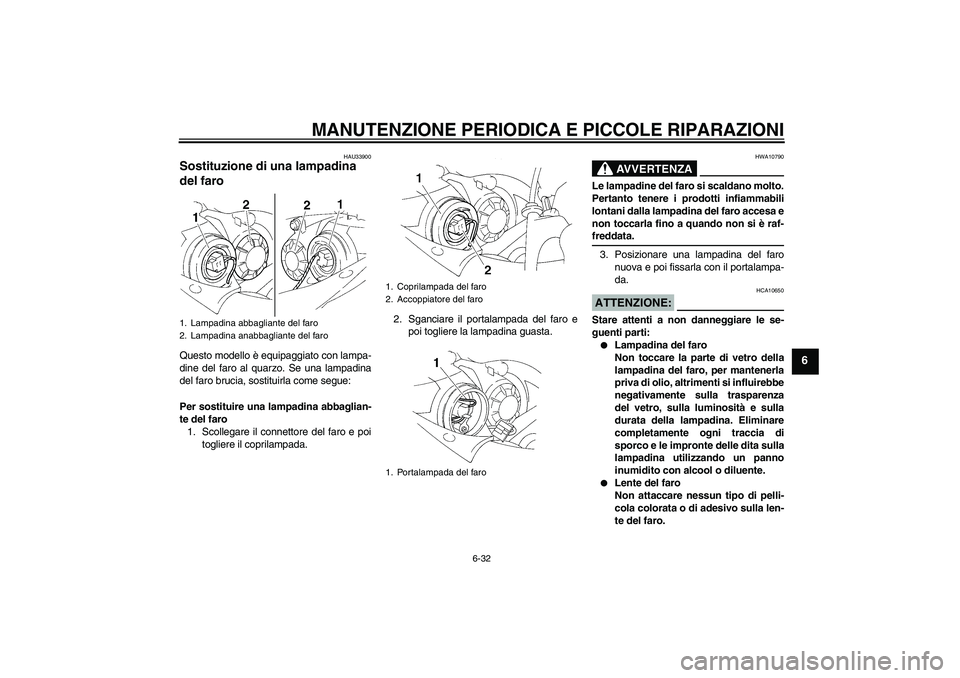

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU33900
Sostituzione di una lampadina
del faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampadina
del faro brucia, sostituirla come segue:
Per sostituire una lampadina abbaglian-
te del faro
1. Scollegare il connettore del faro e poi
togliere il coprilampada.2. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
3. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sulla len-
te del faro.
1. Lampadina abbagliante del faro
2. Lampadina anabbagliante del faro
1. Coprilampada del faro
2. Accoppiatore del faro
1. Portalampada del faro
U5VYH0H0.book Page 32 Thursday, November 13, 2003 5:26 PM

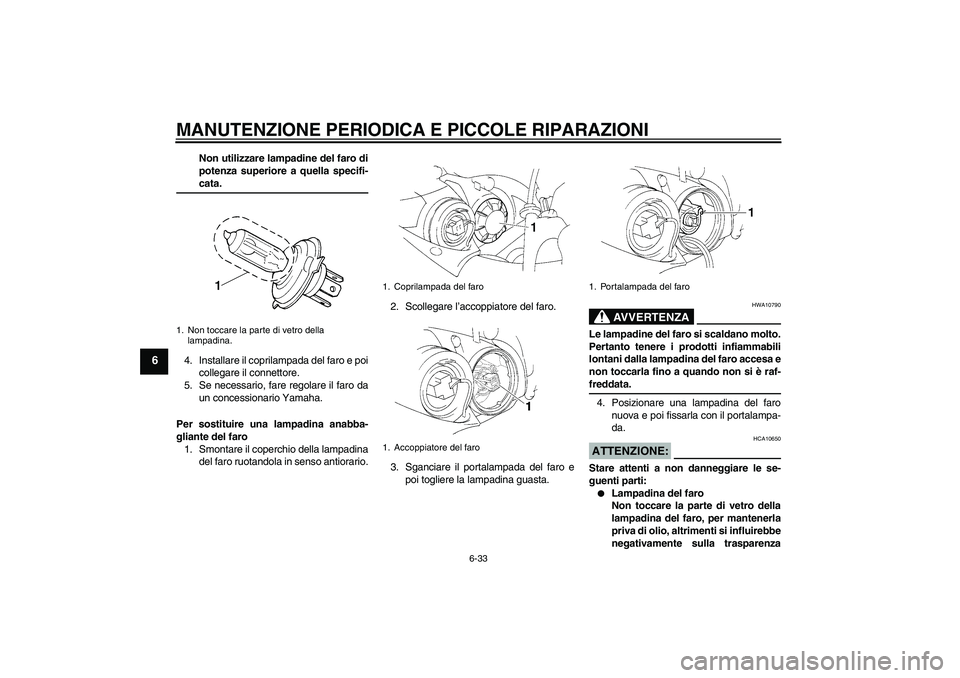

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
4. Installare il coprilampada del faro e poi
collegare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
Per sostituire una lampadina anabba-
gliante del faro
1. Smontare il coperchio della lampadina
del faro ruotandola in senso antiorario.2. Scollegare l’accoppiatore del faro.
3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
1. Non toccare la parte di vetro della
lampadina.
1. Coprilampada del faro
1. Accoppiatore del faro
1. Portalampada del faro
U5VYH0H0.book Page 33 Thursday, November 13, 2003 5:26 PM
